Industrial Wireless: Fra IWLAN og Wireless IO til LoRaWAN

Industrial Wireless: Fra IWLAN og Wireless IO til LoRaWAN

Industrial Wireless muliggør sikre og pålidelige trådløse forbindelser til industrielle applikationer. Alt efter hvilke krav der stilles, kan du anvende IWLAN eller Bluetooth til realtidskommunikation, NearFi til anvendelser i nærfeltområdet eller LoRaWAN og Trusted Wireless til større afstande. Vores Wireless-løsninger omfatter Access Points og Clients samt passende antenner og kabler.

Mere information

Den rigtige radiostyrede teknologi til din applikation

Forskellige radioteknologier til forskellige anvendelsesområder har vist deres værd i praksis. Phoenix Contact tilbyder industrieegnede trådløse løsninger til dine applikationer.

  • NearFi: Til en kontaktløs energi- og realtids-Ethernet-dataoverførsel i nærfeltområdet
  • WLAN IEEE 802.11: Wireless Ethernet til effektive og industriegnede Ethernet-netværk
  • Bluetooth: Wireless Ethernet og Wireless I/O til overførsel af styringsdata i fabriksautomationen
  • Trusted Wireless: Wireless I/O og Wireless Serial til signal- og dataoverførsel i udvidede anlæg
  • LoRaWAN: Low Power Wide Area Network til energieffektiv forsendelse af data over lange strækninger

NearFi – energi- og dataoverførsel i nærfeltområdet

NearFi er en teknologi udviklet af Phoenix Contact til kontaktløs energi- og dataoverførsel i nærfeltområdet. Gennem en protokoluafhængig og latensfri Ethernet-kommunikation giver den fleksible anvendelsesmuligheder for alle Ethernet-protokoller op til 100 Mbit/s. Energioverførslen foregår induktivt. Energi og data kan overføres både gennem en luftspalte på få cm eller gennem ikke-metalliske mellemrum som f. eks. glas, kunststof eller træ.

NearFi muliggør herved pålidelig brug af tilslutningsstik, der er udsatte for slid, i anvendelser med plads- og bevægelsesbegrænsninger, vibrationer, støv og snavs, rotation og hyppig kontaktering. Bruges derfor ofte i vedligholdelseskrævende applikationer som f. eks. til værktøjsskift på robotter, som erstatning for slæberinge på drejende og roterende taktiske borde, på førerløse transportsystemer (AGV), robotter til handling og lette konstruktioner eller til kontaktløs kommunikation i renrumssystemer.

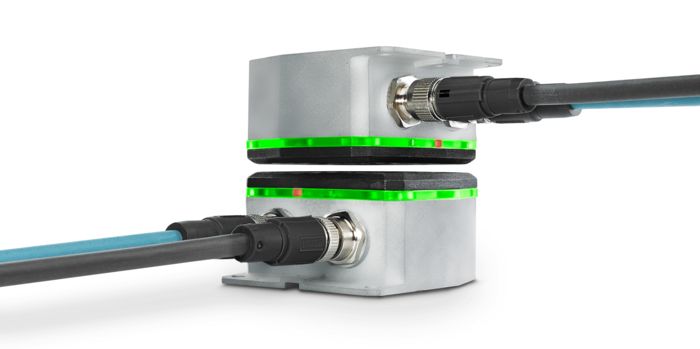

NearFi-base-kobler og remote-kobler

NearFi-koblere til kontaktløs energi- og dataoverførsel

NearFi-kobler – kontaktløs, kompakt, robust

Med NearFi-koblere kan energidata (24 V, 2 A) og Ethernet-data i realtid (100 Mbit/s, fuld duplex) overføres over en luftspalte på nogle få centimeter. Til overførsel kræves altid to enheder: En base- og en remote-kobler. Koblerne kræver ingen konfiguration og er lige så nemme at bruge som en stikforbindelse.

  • Robust IP65-hus med M12-tilslutninger til anvendelse i krævende omgivelser
  • Høj grad af frihed ved montage takket være fleksible muligheder for indstilling af, om de nærmer sig hinanden fra vilkårligt valgte retninger eller roterende over for hinanden – også med en forskydning eller en tangentiel vinkel
  • Montering vha. monteringsflangen pr. M5-skruer eller med et indvendigt gevind med M6-skruer
  • Nem idriftsættelse og diagnose takket være den integrerede justeringshjælp, all-round optisk signalering med LED'er med stærkt lys og digital udgang til diagnose ved hjælp af et højere styringssystem

IWLAN – Industrial Wireless LAN

Industrial Wireless LAN, forkortet Industrial WLAN eller IWLAN, muliggør en enkel trådløs tilslutning i PROFINET-, EtherNet/IP™- eller Modbus/TCP-netværk og betegnes ofte også som Wireless Ethernet. IWLAN udmærker sig ved, at der kan opbygges netværk over store flader med mange deltagere. En særlig styrke er roamingen, hvorved frit bevægelige deltagere over en stor WLAN-netværksflade opbygger deres trådløse forbindelse automatisk til det Access point med det trådløse signal, der passer bedst.
IWLAN egner sig dermed optimalt til anvendelser som f. eks. førerløse transportsystemer (AGV) og lagerbusser, elhængebaner eller betjening af maskiner og anlæg pr. tablet og smartphone. Ved hjælp af PROFIsafe styres selv sikkerhedsrelevante applikationer trådløst. Alt efter anvendelse tilbyder Phoenix Contact forskellige IWLAN-produkter.

WLAN 1100-enhed

All-in-one-løsningen WLAN 1100

WLAN 1100 og WLAN 2100 – WLAN-løsningen til maskinkonstruktion

WLAN 1100 og WLAN 2100 er prisstærke WLAN-totalløsninger med integrerede antenner og trådløst modul i kun en enhed. Det trådløse modul monteres nemt på maskiner eller automatiserede transportsystemer (AGV'er) ved hjælp af ethulsmontage.

  • Prisstærk totalløsning, da det trådløse modul og antenner er samlet i én enhed
  • To integrerede specialantenner til god og fuldstændig modtagelse i industrielt miljø
  • Hurtig og pladsbesparende installation takket være ethulsmontage
  • Ekstremt robust hus (stødfast iht. IK08), udvidet temperaturområde og kapslingsklasse IP66/68 giver lang levetid i barske omgivelser (kun WLAN 2100)
  • Understøttes af de sidste nye WLAN-sikkerhedsstandarder og er derfor sikker over for manipulation og misbrug
  • Nem styring via PLC pr. CLI-kommandoer, f. eks. til sikker tildeling af engangspassword
  • WLAN-Mesh til automatiseringsnetværk
Trådløst modul WLAN 1010 med eksterne antennetilslutninger

Det kompakte trådløse modul WLAN 1010 med eksterne antennetilslutninger

WLAN 1010 og WLAN 2010 – WLAN-løsningen til kompakte maskinsystemer

De industrielle trådløse moduler WLAN 1010 og WLAN 2010 har de velkendte funktioner i 1000- og 2000-serien i et kompakt IP20-hus med eksterne antennetilslutninger. De er blevet udviklet til anvendelser, der kræver høj fleksibilitet ved valg og positionering af antenner. Herunder bl. a. kompakte maskinsystemer, lager-shuttles eller mobile robotter.

  • Enkel montering på vægge, plader eller bæreskinnen
  • Bedst mulig modtagelse, også under vanskelige pladsforhold takket være fleksibel positionering af eksterne antenner
  • Høj grad af pålidelighed takket være MIMO-radioteknik
  • Robust industrielt apparatdesign
  • Pålidelig, hurtig roaming
  • Høj sikkerhed takket være to virtuelle Access points og IP-filter
  • Konfiguration via web, SNMP, REST-API eller CLI
  • WLAN-Mesh til automatiseringsnetværk
FL EPA i brug i felten

FL EPA til brug i felten

WLAN EPA - gør moduler WLAN-egnede hurtigt og nemt

Ethernet-portadapteren (EPA) gør industrielle automatiseringsenheder med Ethernet-tilslutning WLAN-egnede. IP65-totalløsninger installeres direkte i felten og forbindes med automatiseringsenheden via et M12-Ethernetkabel.

  • Kompakt trådløst modul med integreret antenne
  • Enkel montage i felten takket være kapslingsklasse IP65 og M12-tilslutninger til Ethernet og spænding
  • Hurtig og nem opsætning af sikre punkt-til-punkt- og mini-netværk med Mode Button (alternativt er en komfortabel konfiguration via webbrowseren også mulig)
  • Konfigureres automatiseret via enkle AT-kommandoer vha. en styring eller styres under drift

Industrial Bluetooth

Bluetooth er frem for alt kendt fra området mobiltelefoni og computertilbehør, men har også etableret sig som kommunikationsløsning på området for maskin- og anlægskonstruktion. Teknologien er ekstremt ufølsom over for interferens i frekvensbåndet og muliggør pålidelig parallel drift med andre Bluetooth- eller WLAN-applikationer. Derfor kan der med Bluetooth realiseres meget pålidelige trådløse forbindelser, som bl. a. er en forudsætning for sikkerhedskommunikation (PROFIsafe, SafetyBridge osv.). Bluetooth er især velegnet til små, statiske anvendelser på trådløse netværk med få deltagere (punkt-til-punkt-applikation eller små netværk med maksimalt syv deltagere). Samlet set er Bluetooth særdeles velegnet til overførsel af Ethernet- og PROFINET-data eller I/O-signaler til mobile eller roterende maskindele.

To stk. Ethernet-Funkbridge-EPA kommunikerer med hinanden

Den robuste Ethernet-Funkbridge-EPA

Bluetooth EPA – Ethernet og PROFINET over Bluetooth

Ethernet-portadapteren EPA 2 forbinder trådløst Ethernet-egnede automatiseringsmoduler via Bluetooth med styringsnetværket, inkl. sikkerhed. EPA 2 forener et driftssikkert trådløst modul med en integreret antenne i et kompakt og robust IP65-industrihus, hvorved integrering i din applikation bliver nem at gennemføre.

  • Transparent integration i industrielle Ethernet-styringsnetværk som PROFINET
  • Enkel konfiguration takket være MODE-knap
  • Egnet til sikkerhedskommunikation såsom PROFIsafe eller SafetyBridge
  • Low Emission Mode sørger for lav støjemission ved oprettelse af forbindelse
  • Black Channel Listing muliggør konfiguration af op til tre WLAN-kanaler, hvis frekvensområder ikke bruges af EPA-modulet.
FL BLE 1300

FL BLE 1300 integrerer Bluetooth low energy-sensorer i industrielle netværk

BLE 1300 – integrering af industrielle Bluetooth low energy-sensorer

FL BLE 1300 muliggør integrering af Bluetooth Low Energy-sensorer i industrielle styringer og IoT-systemer. De registrerede driftsrelevante data og informationer danner grundlaget for innovative IoT-applikationer, som du kan optimere dine produktionsprocesser med.

  • Anvendelse som en Bluetooth Low Energy-kommunikationsgrænseflade til dataudveksling mellem styring og sensorer, eller den kan udføre enkle sammenligninger af tærskelværdier autonomt
  • Pålidelig drift med lang levetid, også i industrielle omgivelser
  • Fremtidssikret tilslutning af næsten alle Bluetooth Low Energy-sensorer
  • Individuel og nøjagtigt tilpasset integrering i dit system
Wireless MUX overfører I/O-signaler

Med Wireless-MUX overføres I/O-signaler pålideligt til svært tilgængelige eller drejende stationer.

Wireless Multiplexer – overførsel af I/O-signaler via Bluetooth

Wireless MUX kan anvendes der, hvor du vil overføre I/O-signaler uden kabel. Systemet overfører 16 digitale og 2 analoge signaler bidirektionelt, hvilket vil sige, at de dermed erstatter et signalkabel med 40 ledere.

  • Enkel idriftsættelse, da konfiguration eller indstilling ikke er nødvendig
  • Højt antal kanaler i kompakt hus
  • Hurtig oprettelse af forbindelse og signaloverførsel
  • Rækkevidde op til 200 m med rundstråleantenner, op til 400 m med retningsantenner ved frit udsyn
  • Aktuel Bluetooth 4.0-teknologi

Trusted Wireless

Den proprietære radioteknologi Trusted Wireless er udviklet af Phoenix Contact specielt til anvendelse i industrielle miljøer. Den er særligt velegnet til trådløs overførsel af sensor- og aktuatorinformation samt til overførsel af små til mellemstore datamængder i udstrakte anlæg. Ved frit udsyn kan der etableres bro over afstande mellem to trådløse forbindelsesled fra nogle hundrede meter op til flere kilometer.

Teknologien anvendes i det industrielle trådløse system Radioline fra Phoenix Contact.

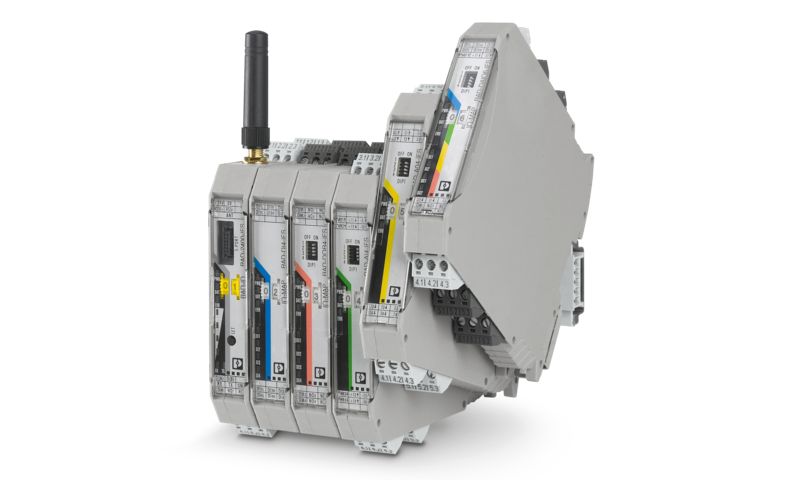

Radioline trådløst modul

Radioline er det trådløse modul til store anlæg

Det trådløse system Radioline til I/O-signaler og serielle data

Radioline er det trådløse system til store anlæg. Det særlige er, at ind- og udgange angives med blot en drejning på føringshjulet – helt uden programmering. Takket være Trusted Wireless-radioteknologi er Radioline det bedste valg for pålidelig anvendelse i industrielle omgivelser.

  • Høj grad af pålidelighed takket være Trusted Wireless-teknologi
  • Understøttede frekvensbånd: 868 MHz, 900 MHz og 2,4 GHz
  • Rækkevidder på op til 32 km via indstillelig datahastighed
  • Fleksibel i netværksopbygningen: Radioline understøtter både punkt-til-punkt-forbindelser og komplekse mesh-netværk med op til 250 deltagere
  • Spar enheder: Med kun en enhed overfører du I/O-signaler eller serielle data, takket være integreret RS-232/485-grænseflade
  • Kan udvides med op til 32 I/O-moduler – takket være DIN-skinne-busstik og Hot-Swap-evne
Radioline outdoor-boks

Koblingsudstyrskombination til udendørs installation

For at overføre I/O-signaler eller serielle data trådløst på en hurtig og enkel måde kan Radioline-outdoor-boksen installeres udenfor. Vælg de trådløse moduler (alternativt 868, 900 eller 2400 MHz) samt type og antal af I/O-udvidelsesmoduler direkte, når du bestiller.

  • Ideelt egnet til installation udendørs takket være robust, stænkvandstæt og UV-bestandigt IP66-hus til temperaturer fra -25 til +55 °C
  • Komplet forfortrådet montagekasse med integreret netdel, overspændingsbeskyttelse, udvalgt trådløst modul og I/O-udvidelsesmoduler, der sikrer intuitiv idriftsættelse og nemmere konfiguration

LoRaWAN

LoRaWAN er en Low Power Wide Area Network-specifikation (LPWAN) til trådløse batteridrevne systemer i et trådløst netværk iht. IEEE 802.15.4. Netværket muliggør problemfri dataudveksling mellem brugerenheder (knudepunkter), sensorer, gateways og IT-infrastrukturen via en universel overførselsprotokol. Som den første åbne standard tager LoRaWAN hensyn til kravene fra IoT-anvendelser.

  • Krypteret tovejskommunikation
  • Brug af det offentlige ISM-bånd (i Europa: 868 MHz)
  • Lavt energiforbrug på 100 nA til 10 mA i standby-drift
  • Meget høj modtagefølsomhed på op til -140 dBm ved 20 dBm sendeeffekt
  • Rækkevidde på op til flere km er mulig

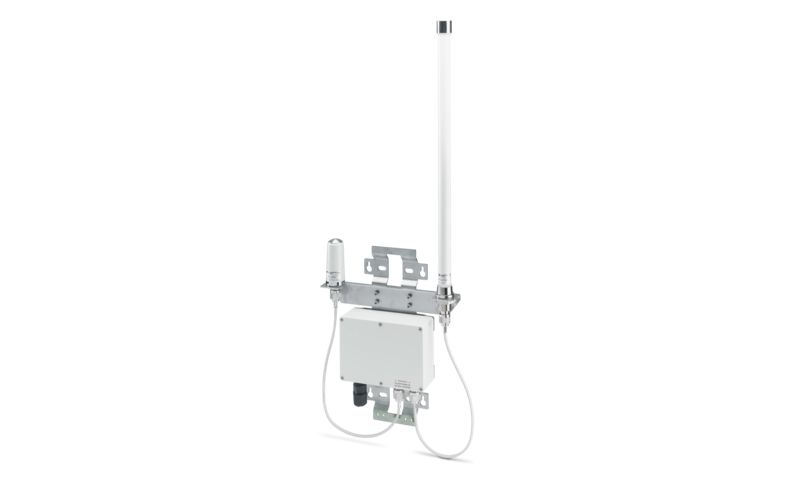

LoRaWAN-gateway

Gateway til op- og udbygning af et LoRaWAN-netværk

LoRaWAN-gateway – grundlaget for steduafhængig kommunikation i LoRaWAN-netværk

Vores åbne LoRaWAN-gateway står til din disposition, når du vil oprette eller udvide dit private LoRaWAN-netværk. Gatewayen fungerer med et internt 4G/LTE-modem, men kan også tilsluttes internettet via Ethernet. Baseret på en standardiseret stack fungerer LoRaWAN-gatewayen som en transparent mediekonverter mellem LoRaWAN-serveren og brugerenheden. Informationerne fra flere hundrede til tusinde enheder overføres af gatewayen, afhængigt af belastningen i det trådløse netværk.

  • Til op- og udbygning af et LoRaWAN-netværk
  • Frit parametrerbar mht. adgangen til LoRaWAN-servere
  • Beskyttede data takket være krypteret og sikker overførsel
  • Spændingsforsyning over Ethernet PoE+
  • Internt 4G / LTE-modem
  • Egnet til outdoor-anvendelser takket være høj kapslingsklasse i IP67

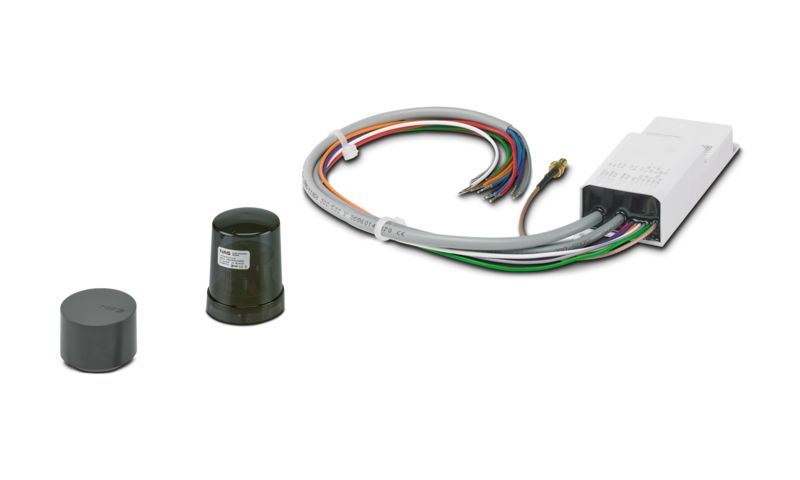

LoRaWAN-styreenheder

LoRaWAN-styreenheder til intelligent lysstyring

LoRaWAN-styreenheder – intelligent og trådløs fortrådning af lamper

Phoenix Contact tilbyder LoRaWAN-styreenheder (LCU) til administration og styring af lamper og LED-drivere. Sortimentet spænder fra enheder med baser for nem tilslutning til Zhaga- og NEMA-lampehoveder til universelle styreenheder, hvormed du kan integrere dine eksisterende lamper i et LoRaWAN-netværk. De indbyggede enheder til den klassiske belysningsstyretavle erstatter timeren eller rundstyringsenheden og styrer dermed hele gader.
Sortimentet indeholder som ekstraudstyr mulighed for at kontrollere moderne LED-drivere via den gængse DALI-kommunikationsprotokol. Det betyder, at styreenhederne kan bruges på flere LED-drivere uanset producent.

  • Forbedring af enegieffektiviteten gennem behovsorienteret belysning
  • Altid overblik over belysningspunkter med fjernparametrering og -diagnose
  • Krypteret tovejskommunikation til lamper
  • Kompatibel med gængse grænsefladestandarder som ZHAGA og NEMA
  • Eftermontering af eksisterende lysinfrastruktur ved blot at udvide kontrolteknologien
Gadebelysning i netværk i en by

LoRaWAN-baseret gadebelysningsløsning

Fremtidssikret design af belysningsstruktur

Vil du kombinere de enkelte belysningspunkter i et LoRaWAN-netværk og kombinere dem med andre Smart City-applikationer? Brug vores LoRaWAN-komponenter til at integrere lamperne i et intelligent lysstyringssystem.

Sammen med dig kan vi udtænke en fremtidssikret løsning, der er skræddersyet til dine behov, baseret på åbne grænseflader og IoT-systemer.

Rundstråleantenner og retningsantenner

Altid klar til modtagelse med den rigtige antenneteknologi

Antenner og tilbehør

Altid klar til at modtage: Phoenix Contact tilbyder et bredt produktprogram af rundstråleantenner til frit bevægelige applikationer og retningsantenner til at bygge bro over store afstande. Til trådløse forbindelsesled, som bevæger sig langs en defineret strækning, f. eks. elhængebaner, fås der også lækbølgeledere. Produktprogrammet afrundes af den rigtige kablingsteknologi, monteringstilbehør som ledninger, overspændingsbeskyttelse og tilslutningsstik.

Antennesystemet har afgørende betydning for et trådløst systems ydeevne. Du kan læse om, hvad du skal overveje, når du skal udvælge og installere produktet, i vores folder 10 antenneregler.

Medarbejder under planlægning af trådløse netværk

Vi støtter dig i planlægningen af effektive trådløse systemer med høj fejlsikkerhed

Professionel planlægning af trådløse netværk

God planlægning er en vigtig forudsætning for et pålideligt og effektivt trådløst netværk. Vi hjælper dig med planlægning, konfiguration og idriftsættelse af dit trådløse netværk samt med vedligeholdelse og support i tilfælde af fejl. Vil du gøre dig selv eller dine medarbejdere klar til at arbejde med radioteknik? Vi tilbyder dig individuelt tilpassede kurser og træning i praksis.

Professionel trådløs oplysning

For at forenkle planlægningen af trådløse netværk baseret på det trådløse system Radioline tilbyder Phoenix Contact gratis simulering af trådløse netværk med op til ti stationer. Fortæl os koordinaterne for de stationer, der skal netværkes, og vi vil undersøge muligheden for dig ved hjælp af software til planlægning af trådløse netværk eller gennem radiosignaltests på stedet. Ved hjælp af simulering afgøres det, om en trådløs forbindelse fungerer eller skal testes. I simuleringen tages data om højde samt radio- og overfladeegenskaber i betragtning. Du modtager en udførlig testrapport og en stykliste med alle nødvendige komponenter.
