PTMED 4 - Gennemgangsklemme

3212141

Gennemgangsklemme, mærkespænding: 500 V, mærkestrøm: 32 A, antal tilslutninger: 2, tilslutningstype: Push-in-tilslutning, Dimensioneringstværsnit: 4 mm², 1. etage, tværsnit: 0,2 mm² - 6 mm², monteringstype: NS 35/7,5, NS 35/15, farve: grå

Produktdetaljer

Produkttype	Gennemføringsklemme
Produktfamilie	PTME
Antal tilslutninger	2
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Mærkeimpulsholdespænding	6 kV
Maks. tabseffekt ved mærkebetingelse	1,02 W

Antal tilslutninger pr. etage	2
Mærketværsnit	4 mm²
1. etage
Afisoleringslængde	10 mm ... 12 mm
Prøvedorn	A4
Tilslutning iht. standard	IEC 60947-7-1
Ledertværsnit stiv	0,2 mm² ... 6 mm²
Ledertværsnit AWG	24 ... 10 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,2 mm² ... 4 mm²
Ledertværsnit fleksibelt [AWG]	24 ... 12 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,25 mm² ... 4 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,25 mm² ... 4 mm²
2 fleksible ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave	0,5 mm² ... 1 mm²
Mærkestrøm	32 A
Maks. belastningsstrøm	32 A (ved 6 mm² ledertværsnit)
Mærkespænding	500 V
Mærketværsnit	4 mm²
1. etage Tilslutningstværsnit direkte stikbare
Ledertværsnit stiv	0,5 mm² ... 6 mm²
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,5 mm² ... 4 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,5 mm² ... 4 mm²

Bredde	6,2 mm
Endepladebredde	2,2 mm
Højde	70,5 mm
Dybde	48,8 mm
Dybde på NS 35/7,5	49,5 mm
Dybde på NS 35/15	57 mm

Farve	grå (RAL 7042)
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Temperaturindeks isolationsmateriale (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	130 °C
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R26	HL 1 - HL 3
Varmeafgivelse kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Overflade brandbarhed NFPA 130 (ASTM E 162)	bestået
Specifik optisk røggastæthed NFPA 130 (ASTM E 662)	bestået
Røggastoksitet NFPA 130 (SMP 800C)	bestået

Stødspændingstest
Testspænding beregnet værdi	7,3 kV
Resultat	Test bestået
Temperaturstigningstest
Krav temperaturstigningstest	Temperaturforøgelse ≤ 45 K
Resultat	Test bestået
Korttidsstrømsikkerhed 4 mm²	0,5 kA
	0,15 kA
	1,25 kA
Resultat	Test bestået
Driftsfrekvent gennemslagsstyrke
Testspænding beregnet værdi	1,89 kV
Resultat	Test bestået

Mekaniske data
Åben sidevæg	Ja

Mekanisk styrke
Resultat	Test bestået
Fastgørelse på holderen
Bæreskinne/Befestigungsauflage	NS 35
Testkraft beregnet værdi	1 N
Resultat	Test bestået
Kontrol af lederbeskadigelse og -løsning
Rotationshastighed	10 o/min.
Omdrejninger	135
Ledertværsnit/vægt	0,2 mm² / 0,2 kg
	4 mm² / 0,9 kg
	6 mm² / 1,4 kg
Resultat	Test bestået

Ældning
Temperaturcykluser	192
Resultat	Test bestået
Nåleflammetest
Indvirkningstid	30 s
Resultat	Test bestået
Svingninger/bredbåndsstøj
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Levetidstest kategori 1, klasse B, på køretøjskasse
Frekvens	f₁ = 5 Hz til f₂ = 150 Hz
ASD-niveau	1,857 (m/s²)²/Hz
Acceleration	0,8g
Testvarighed pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestået
Chokudøvelse
Testspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Chokform	Halvsinus
Acceleration	5g
Chokvarighed	30 ms
Antal chok pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestået
Omgivelser
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenopvarmning, maks. kortvarig driftstemperatur, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i kort tid, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montage)	-5 °C ... 70 °C
Omgivelsestemperatur (aktivering)	-5 °C ... 70 °C
Relativ luftfugtighed (drift)	20 % ... 90 %
Omgivelsestemperatur (lagring/transport)	30 % ... 70 %

Tilslutning iht. standard	IEC 60947-7-1

Monteringstype	NS 35/7,5
	NS 35/15

Varedata

Varenummer	3212141
Pakningsenhed	50 Stk.
Minimum bestillingsmængde	50 Stk.
Salgsnøgle	BE2233
Produktnøgle	BE2233
Katalogside	Side 105 (C-1-2019)
GTIN	4046356512732
Vægt pr. stk. (inkl. indpakning)	12,666 g
Vægt pr. stk. (ekskl. indpakning)	12,319 g
Toldtarifnummer	85369010
Oprindelsesland	PL

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG
Usegroup B
	300 V	26 A	24 - 10
Usegroup C
	300 V	26 A	24 - 10

Environmental product compliance

Kompatible produkter

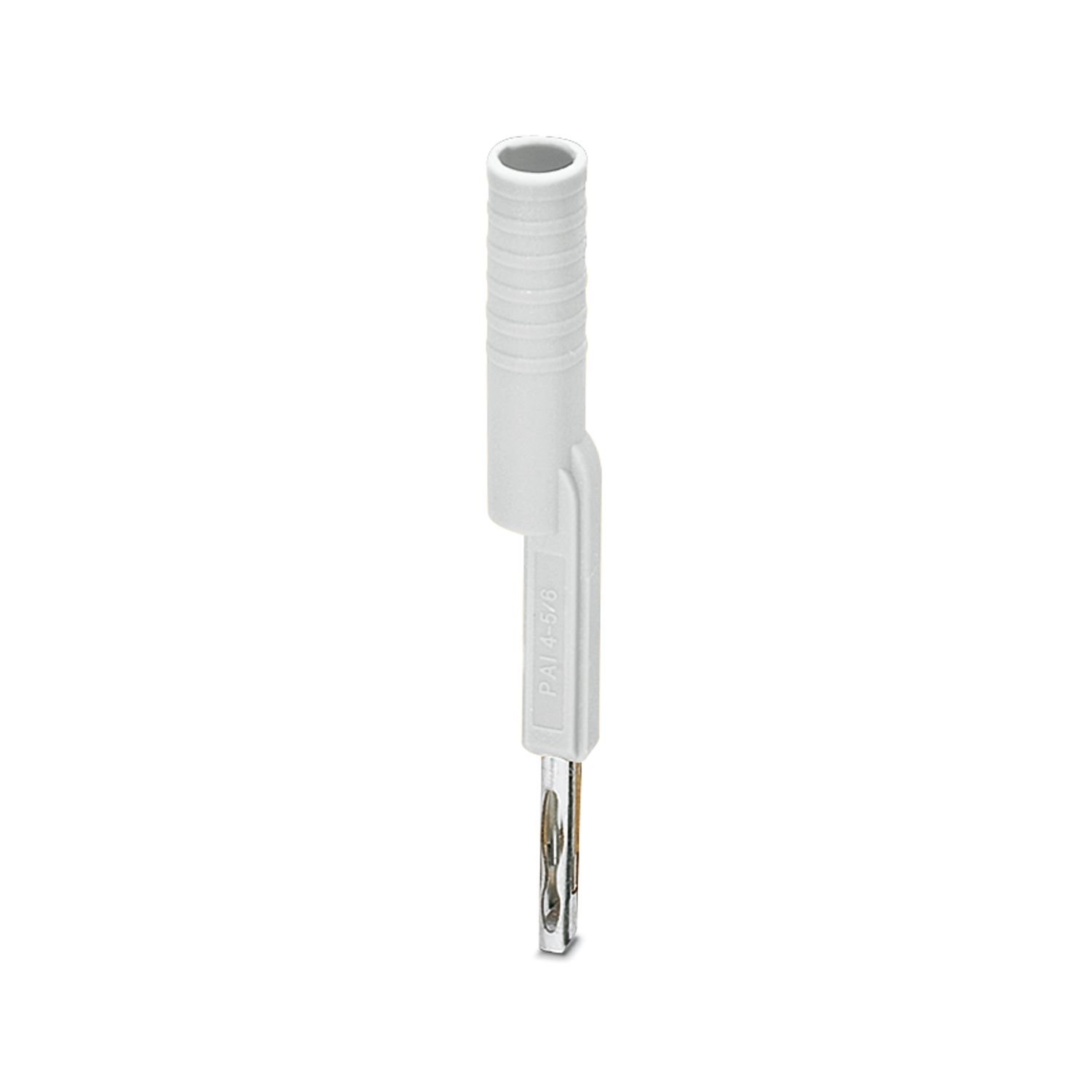

Tilbehør

Dine fordele

Gennemføringsklemmer med samme kontur fås

Påtrykte koblingssymboler for bedre overskuelighed

Overskuelighed

Enkel betjening 

Kompakt konstruktion

Omfattende tilbehør, fleksibelt i anvendelse

Sikkert indgreb i endepositionerne

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja (Ingen undtagelser)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grænseværdierne
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Intet stof med en massefraktion på mere end 0,1%
EF3.0 Klimaforandringer
CO2e kg	0,071 kg CO2e
