Vazební člen sběrnice je určen k použití v síti PROFINET. Vazební člen sběrnice představuje spojovací článek k systému Axioline F-I/O a k průmyslovým signálům I/O, které jsou k němu přivedeny. K vazebnímu členu sběrnice můžete přiřadit až 63 účastníků Axioline F. Popisy zařízení pro řídicí jednotky od společnosti Phoenix Contact jsou nedílnou součástí technických nástrojů PC Worx a PLCnext Engineer. Pro integraci stanice Axioline F do jiných programovacích systémů jsou k dispozici příslušné soubory GSDML. Tyto soubory jsou k dispozici ke stažení na následující adrese: www.phoenixcontact.com/product/2701815
AXL F BK PN
-
Vazební člen sběrnice
2701815

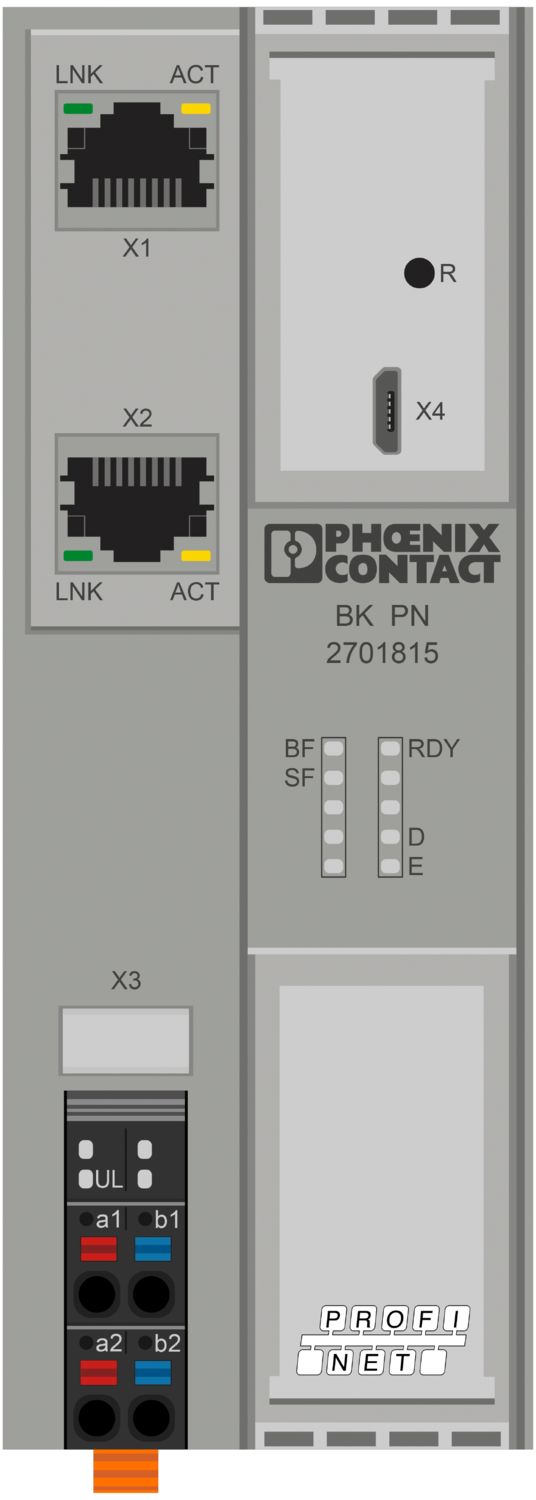

Axioline F, Vazební člen sběrnice, PROFINET, Zásuvka RJ45, přenosová rychlost v místní sběrnici: 100 MBit/s, krytí: IP20, včetně modulu patice sběrnice a Axioline F zástrčky
Zdarma ke stažení.
Soubory ke stažení
Detaily výrobku
| Výkres v měřítku |
|
| Šířka | 45 mm |
| Výška | 126,1 mm |
| Hloubka | 74 mm |
| Poznámka k rozměrovým údajům | Hloubka platí při použití nosné lišty TH 35-7.5 (podle EN 60715). |
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| PROFINET | |
| Počet rozhraní | 2 |
| Typ připojení | Zásuvka RJ45 |
| Informace k typu připojení | Automatické vyjednání a automatické křížení |
| Rychlost přenosu | 100 MBit/s (plný duplex) |
| Fyzika přenosu | Ethernet v RJ45 zkroucený pár |
| Axioline F , místní sběrnice | |
| Počet rozhraní | 1 |
| Typ připojení | Modul patice sběrnice |
| Rychlost přenosu | 100 MBit/s |
| Servis | |
| Počet rozhraní | 1 |
| Typ připojení | Micro USB typ B |
| Systémové meze | |
| Počet podporovaných účastníků | max. 63 (na stanici) |
| Počet připojitelných účastníků místní sběrnice | max. 63 |
| PROFINET | |
| Funkce zařízení | PROFINET Device |
| Specifikace | Verze 2.2 |
| Conformance Class | Conformance-Class C |
| Device ID | 1000hex |
| Vendor ID | 00B0hex |
| Typ produktu | V/V komponenty |
| Produktová řada | Axioline F |
| Provedení | modulární blok |
| Montážní poloha | libovolné (dodržujte teplotní snížení výkonu) |
| Rozsah dodávky | včetně modulu patice sběrnice a Axioline F zástrčky |
| Izolační vlastnosti | |
| Kategorie přepětí | II (IEC 60664-1, EN 60664-1) |
| Stupeň znečištění | 2 (IEC 60664-1, EN 60664-1) |
| Maximální ztrátový výkon při jmenovité podmínce | 3,7 W |
| Potenciály: Napájení logického napětí UL (z UL se vyrábí napájení místní sběrnice Axioline F Usběrnice) | |
| Napájecí napětí | 24 V DC |
| Rozmezí napájecího napětí | 19,2 V DC ... 30 V DC (včetně všech tolerancí, včetně zvlnění) |
| Odběr proudu | max. 570 mA (2,0 A na sběrnici UBus, UL = 24 V) |
| Ochranné spínání | Přepěťová ochrana; elektronicky |
| Ochrana proti přepólování; elektronicky | |
| Potenciály: Napájení místní sběrnice Axioline F (UBus) | |
| Napájecí napětí | 5 V DC (přes modul patice sběrnice) |
| Napájení proudem | max. 2 A |
| Galvanické oddělení/izolace rozsahů napětí | |
| Zkušební napětí: Rozhraní PROFINET 1 / Rozhraní PROFINET 2 | 1500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Rozhraní PROFINET 1 / napájecí napětí logiky 24 V (UL) | 1500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Rozhraní PROFINET 2 / napájecí napětí logiky 24 V (UL) | 1500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Rozhraní PROFINET 1 / provozní uzemnění | 1500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Rozhraní PROFINET 2 / provozní uzemnění | 1500 V AC, 50 Hz, 1 min |
| Zkušební napětí: Napájecí napětí logiky 24 V (UL) / provozní uzemnění | 500 V AC, 50 Hz, 1 min |
| Technologie připojení | |
| Označení přípojky | Zástrčka Axioline F |
| Informace k typu připojení | Dbejte údajů k průřezům vodiče v uživatelské příručce "Axioline F: systém a instalace". |
| Připojení vodiče | |
| Typ připojení | Svorky Push-in |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče (ohebného) | 0,2 mm² ... 1,5 mm² |
| Průřez vedení AWG | 24 ... 16 |
| Délka odstranění izolace | 8 mm |
| Zástrčka Axioline F | |
| Typ připojení | Svorky Push-in |
| Informace k typu připojení | Dbejte údajů k průřezům vodiče v uživatelské příručce "Axioline F: systém a instalace". |
| Průřez vodiče tuhý | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče ohebný | 0,2 mm² ... 1,5 mm² |
| Průřez vodiče AWG | 24 ... 16 |
| Délka odstranění izolace | 8 mm |
| Okolní podmínky | |
| Teplota prostředí (provoz) | -25 °C ... 60 °C (Montážní poloha: Montáž na stěnu na vodorovnou nosnou lištu) |
| -25 °C ... 55 °C (Montážní poloha: libovolná) | |
| Druh ochrany | IP20 |
| Tlak vzduchu (provoz) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Tlak vzduchu (skladování/přeprava) | 70 kPa ... 106 kPa (až do 3000 m n.m.) |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % (bez kondenzace par) |
| Přípustná vlhkost vzduchu (skladování/přeprava) | 5 % ... 95 % (bez kondenzace par) |
| Třída ochrany | III (IEC 61140, EN 61140, VDE 0140-1) |
| Způsob montáže | Montáž na nosnou lištu |
| Montážní poloha | libovolné (dodržujte teplotní snížení výkonu) |
DNV GL
ID schválení: TAA00000DFLR
ID schválení: LR2480202TANK
ID schválení: 14A006BV
ID schválení: 36433/B4 BVPRS
ID schválení: TE/1020/880590/21RINA
ID schválení: ELE008423XGABS
ID schválení: 20-2059154-PDAPROFINET
ID schválení: Z10813UAE-RoHS
ID schválení: 23-02-63241cULus Listed
ID schválení: E238705cULus Listed
ID schválení: E238705
Vaše výhody
2 porty Ethernetu (s integrovaným přepínačem)
Odpovídá požadavkům specifikace PROFINET V2.2
Podporuje PROFIsafe
PROFINET RT a IRT
Minimální doba cyklu PROFINET u RT a IRT 250 µs
Schopný aktualizace firmwaru
Doba chodu ve vazebním členu sběrnice zanedbatelná (oproti 0 µs)
Typická doba cyklu místní sběrnice Axioline F cca 10 µs
Webová správa
podporuje provoz Axioline Smart Elements
podporuje Diag+
Bezpečné zpracování analogových hodnot pomocí Safe AI a dalších komponentů
