Pomocí pojistkových svornic můžete umístit pojistky s různým provedením a jmenovitými proudy. Pomocí vícepatrových variant vedete pouze jednou svornicí zabezpečený a nezabezpečený potenciál. Varianty pro použití v oblasti s nebezpečím výbuchu druhu ochrany před výbuchem Ex-nA rozšiřují oblast použití. Ke svornicím elektronických prvků a diodovým svornicím jsou navíc k dispozici řadové svornice s LED diodami, závěrnými diodami nebo odpory.
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 6,3 A, typ připojení: Svorky Push-in, 1. Patro, Jmenovitý průřez: 1 mm2, průřez: 0,2 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 24 V, jmenovitý proud: 6,3 A, počet pólů: 1, typ připojení: Svorky Push-in, Jmenovitý průřez: 4 mm2, průřez: 0,2 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 24 V, jmenovitý proud: 6,3 A, typ připojení: Pružinová svorka, 1. Patro, Jmenovitý průřez: 1 mm2, průřez: 0,08 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20 / 5 x 25 / 5 x 30, jmenovité napětí: 800 V, jmenovitý proud: 6,3 A, počet pólů: 1, typ připojení: Šroubové připojení, Jmenovitý průřez: 1 mm2, průřez: 0,2 mm2- 4 mm2, způsob montáže: NS 35/7,5, NS 35/15, NS 32, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 6,3 A, počet pólů: 1, typ připojení: Svorky Push-in, Jmenovitý průřez: 4 mm2, průřez: 0,2 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 6,3 A, typ připojení: Pružinová svorka, Jmenovitý průřez: 4 mm2, průřez: 0,08 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20 / 5 x 25, jmenovité napětí: 400 V, jmenovitý proud: 6,3 A, typ připojení: Šroubové připojení, 1. Patro, Jmenovitý průřez: 1 mm2, průřez: 0,2 mm2- 4 mm2, způsob montáže: NS 35/7,5, NS 35/15, NS 32, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 10 A, počet pólů: 1, typ připojení: Šroubové připojení, Jmenovitý průřez: 1,5 mm2, průřez: 0,5 mm2- 16 mm2, způsob montáže: NS 35/7,5, NS 35/15, NS 32, barva: černá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 6,3 A, typ připojení: Svorky Push-in, Jmenovitý průřez: 4 mm2, průřez: 0,2 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: šedá
Pojistková řadová svornice, způsob jištění: Sklo / keramika / ..., typ pojistky: G / 5 x 20, jmenovité napětí: 500 V, jmenovitý proud: 6,3 A, typ připojení: Šroubové připojení, Jmenovitý průřez: 4 mm2, průřez: 0,14 mm2- 6 mm2, způsob montáže: NS 35/7,5, NS 35/15, barva: černá

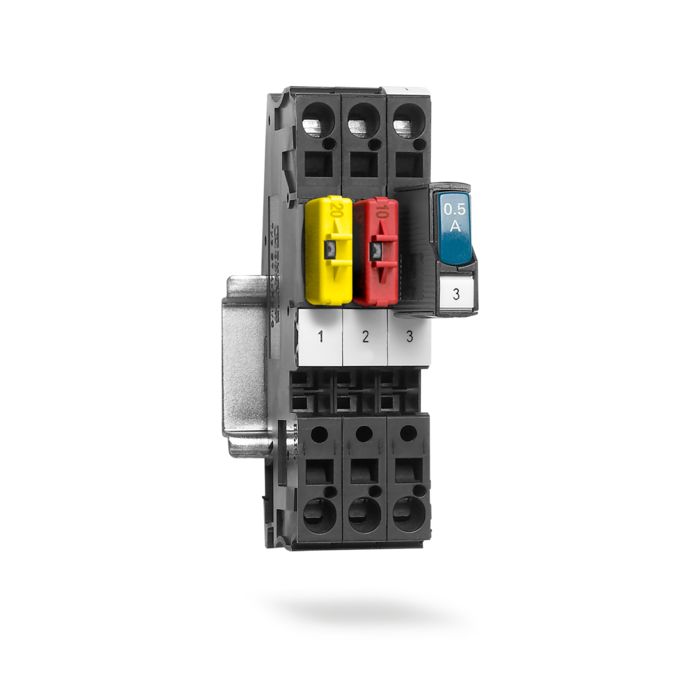

Pojistková svornice
Snadno přístupné pojistkové vložky lze pohodlně nasadit a vyměnit. Společnost Phoenix Contact nabízí tyto pojistkové svornice:
Na nosnou lištu můžete pomocí pojistkových svornic namontovat tyto varianty pojistek:
Speciálně pro fotovoltaiku nabízíme držáky pojistek a pojistky typu 10,3×38 mm, 10,3×85 mm maximálně do 1 500 V.
Pro zobrazení chyby existují také u těchto řadových svornic varianty se světelnou indikací.
Pojistkové zástrčky P-FU
Pojistkové zástrčky pro pojistkové vložky typu G od společnosti Phoenix Contact jsou vhodné pro použití v základních rozpojovacích svornicích a jsou obzvláště flexibilní:
Výměnné tepelné přístrojové jističe TCP
Naše tepelné přístrojové jističe TCP poskytnou vašim indukčním spotřebičům optimální ochranu proti přetížení v systémech rozvodu proudu. Integrovaná funkce spínání přístrojových jističů umožňuje okamžité opětovné zapnutí a minimalizuje dobu odstávky vašeho zařízení.
Svornice elektronického prvku a diodové svornice
Svornice elektronického prvku a diodové svornice lze použít v různých aplikacích. Zohledněny jsou i bezpečnostní požadavky: natištěná schémata zapojení nebo symboly značně snižují riziko chybného zapojení. Různé elektromechanické konstrukční prvky a elektrické konstrukční prvky svornic mají různé využití. Používají se v následujících aplikacích:
Efektivní plánování s vývojovým prostředím clipx ENGINEER
Díky vývojovému prostředí clipx ENGINEER lze mnohem efektivněji plánovat a objednávat svorkovnice, osazené montážní desky i přípojné krabice a údaje o nich plynule přenášet do výroby – na každém pracovišti. Inteligentní rozhraní k vašemu programu ECAD a k aplikacím a konfigurátorům Phoenix Contact zrychlí vaše plánování.
Produktová brožura Řadové svornice
Máte zájem o tištěné materiály o našich řadových svornicích? V následující části najdete různé brožury na téma řadové svornice. Vedle produktové brožury je zde také brožura o systému řadových svornic CLIPLINE complete a o kontrolách kvality řadových svornic.
