FO teknolojili optik iletim maksimum iletim mesafelerinde bant genişliğini sınırlamadan elektromanyetik etkilere dayanım sağlar.

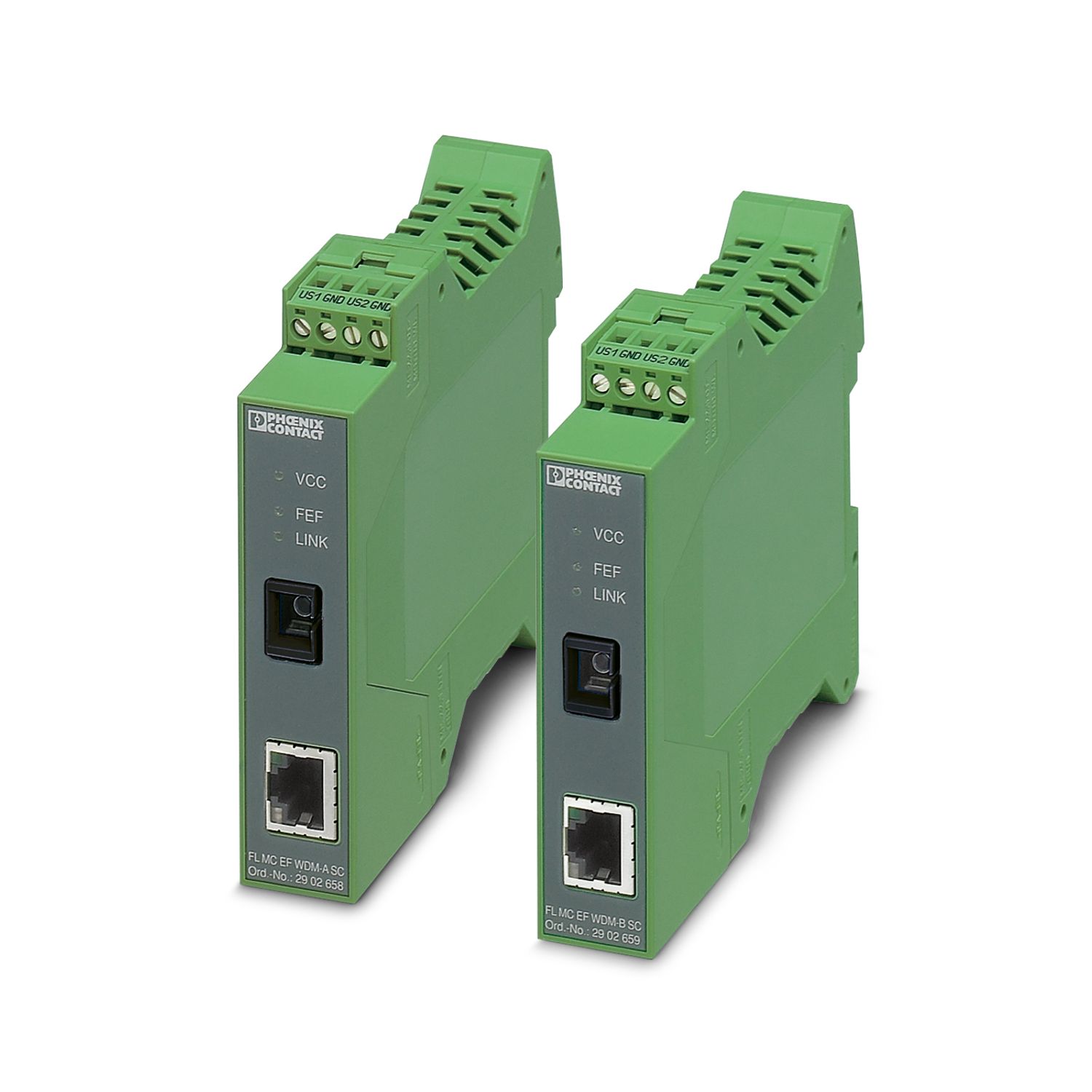

FL MC EF WDM-B SC
-
FO dönüştürücüler
2902659
FO konvertör (yedek cihaz B),10/100Base-T(X)'den bağımsız tek yönlü cam fiberlere WDM (dalga boyu bölmeli çoğullama ) teknolojisi ile tam çift yönlü iletim için, SC tek yönlü fiber optik bağlantı (1550/1310 nm). İşlem için cihaz seti (A tipi ve B tipi) gereklidir.
Bu ürünün çalışması için ilave ürünler gerekli.
Zorunlu Aksesuarlar
Ürün Ayrıntıları
| Kullanım kısıtlaması | |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |
| Ürün tipi | Medya dönüştürücü |
| MTTF | 1400 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) |
| 599 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) | |
| 101 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) | |
| MTBF | 492 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) |
| 133 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) | |
| Sinyal gecikmesi | ± 1,3 µs (Store-and-Forward modu, 10/100 Mbps, çerçeve boyuna bağlı) |
| İşlevsellik | |
| Temel fonksiyonlar | Depola-ve-ilet medya dönüştürücü |
| Elektriksel izolasyon | IEEE 802.3'e uygun |
| VCC // FE // Ethernet | |
| Nominal durum için maksimum güç kaybı | 2,64 W |
| Test gerilimi data arayüzü/besleme | 0,5 kVrms (50 Hz, 1 dk) |
| Besleme | |
| Besleme gerilim aralığı | 18 V DC ... 30 V DC (Vidalı bağlantı) |
| 18 V DC ... 30 V DC (alternatif veya yedek olarak, bus kontağı ve sistem akım beslemesi üzerinden) | |
| Nominal besleme gerilimi | 24 V DC |
| Tipik akım tüketimi | 110 mA (24 V DC) |
| Koruma devresi | Polarite koruma |
| Besleme | |
| Bağlantı yöntemi | Geçmeli vidalı klemens (COMBICON), yedekleme mümkün |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok telli [AWG] | 24 ... 14 |
| Kablo soyma uzunluğu | 7,00 mm |
| Sıkma torku | 0,56 Nm ... 0,79 Nm |
| Sinyal | Ethernet |
| Temel fonksiyonlar | Depola-ve-ilet medya dönüştürücü |
| Veri: optik FO | |
| İletim kapasitesi, minimum | ≥ -14 dBm (Link modunda (9/125 µm) dinamik (ortalama)) |
| İletim kapasitesi, maksimum | ≤ -8 dBm (Link modunda (9/125 µm) dinamik (ortalama)) |
| 3 dB sistem rezervi dahil iletim uzunluğu | 38 km (F-E 9/125 0,36 dB/km) |
| 34 km (F-E 9/125 0,4 dB/km) | |
| 28 km (F-E 9/125 0,5 dB/km) | |
| 21 km (F-G 62,5/125 0,7 dB/km F 1000) | |
| 5,5 km (F-G 62,5/125 2,6 dB/km F 600) | |
| 21 km (F-G 50/125 0,7 dB/km F 1200) | |
| 9 km (F-G 50/125 1,6 dB/km F 800) | |
| Bağlantı yöntemi | SC tek yönlü |
| Dalga boyu | 1550 nm (Gönder) |
| 1310 nm (Alıyor) | |
| Minimum alıcı hassasiyeti | min. -31 dBm (Link modunda dinamik (ortalama)) |
| Maksimum alıcı hassasiyeti | -3 dBm (Link modunda dinamik (ortalama)) |
| İletim ortamı | Çok fonksiyonlu fiberglas |
| Tek fonksiyonlu fiberglas | |
| Veri: Ethernet arabirimi, IEEE 802.3 uyarınca 10/100Base T(X) | |
| İletim hızı | 10/100 MBit/s |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 1 |
| İletim uzunluğu | 100 m (ekranlı bükümlü çift) |
| İletim ortamı | Bakır |
| Sinyal LED'leri | Aktivite, hat durumu, 10/100 Mbps |
| Auto-negotiation modları | Otomatik |
| Link durumu | Link hatası geçişi |
| MDI-/MDI-X switchover | Otomatik-MDI(X) |
| Boyutlu çizim |
|
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 114,5 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| FO kablo | |
| Fiber tipleri | 50/125 µm |
| 62.5/125 µm | |
| Cam fiber | |
| IEC 60068-2-32’e göre serbest düşüş | : 1 m |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 25g, 11 ms periyot, yarı sinüs şok darbe |
| Ortam koşulları | |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 65 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| ≤ 2000 m (UL'ye uygun) | |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| CE | |
| Sertifika | CE uyumlu |
| ATEX | |
| Tanımlama | II 3 G Ex nA IIC T4 Gc X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| UL, ABD / Kanada | |
| Tanımlama | 508 Listed |
| Class I, Zone 2, AEx nA IIC T4 | |
| Class I, Zone 2, Ex nA IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Aşındırıcı gaz testi | |
| Tanımlama | ISA-S71.04-1985 G3 Harsh Group A |
| Gemi inşası | |
| Tanımlama | DNV GL |
| Gemi yapımı verileri | |
| Temperature | B |
| Humidity | A |
| Titreşim | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Elektrostatik deşarj | |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Elektrostatik deşarj | |
| Kontak deşarjı | ± 6 kV (Test seviyesi 3) |
| Hava deşarjı | ± 8 kV (Test seviyesi 3) |
| Dolaylı deşarj | ± 6 kV |
| Açıklamalar | Kriter B |
| Elektromanyetik HF alanı | |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Elektromanyetik HF alanı | |
| Frekans aralığı | 80 MHz ... 3 GHz (Test seviyesi 3) |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Hızlı geçiciler (patlama) | |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Hızlı geçiciler (patlama) | |
| Giriş | ± 2 kV (Test seviyesi 3) |
| Sinyal | ± 2 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Darbe akımı yükü (aşırı gerilim) | |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Darbe akımı yükü (aşırı gerilim) | |
| Giriş | ± 0,5 kV (DC besleme) |
| Sinyal | ± 1 kV (Data hattı, asimetrik) |
| Açıklamalar | Kriter B |
| İletilen girişim | |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| İletilen girişim | |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Parazit yayılımı | |
| Standartlar/yönetmelikler | EN 55032 |
| Açıklamalar | A sınıfı, endüstriyel uygulamalar |
| Kriterler | |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kaplama uygulamasını bozabilecek maddeler içermez | VDMA 24364:2018-05 |
| Elektriksel izolasyon | IEEE 802.3'e uygun |
| Montaj tipi | DIN rayı montajı |
UL onaylı
Onay kimliği: E238705cUL Listed
Onay kimliği: E238705cUL Listed
Onay kimliği: E199827UL onaylı
Onay kimliği: E199827
Avantajlarınız
Sadece tek bir fiber ile tam çift yönlü iletişim
38 km'ye kadar iletim menzili
Auto negotiation
Otomatik MDI/MDI-X anahtarlama
Kolay bağlantı izleme için link hatası aynen iletimi (LFPT) ve uç hatası (FEF) işlevleri
10/100 Mbps
DNV GL uyarınca gemi yapımı onayı
