Źródło napięcia stałego, napięcie wejściowe 9,6 V DC ... 30 V DC, napięcie wyjściowe 10 V, 7,5 V, 5 V, 2,5 V DC, separacja galwaniczna, konfiguracja przełącznikiem DIP, przyłącza z klatką sprężynową, konfiguracja standardowa. Zamiennik: 2902065 MINI MCR-2-CVCS-PT.

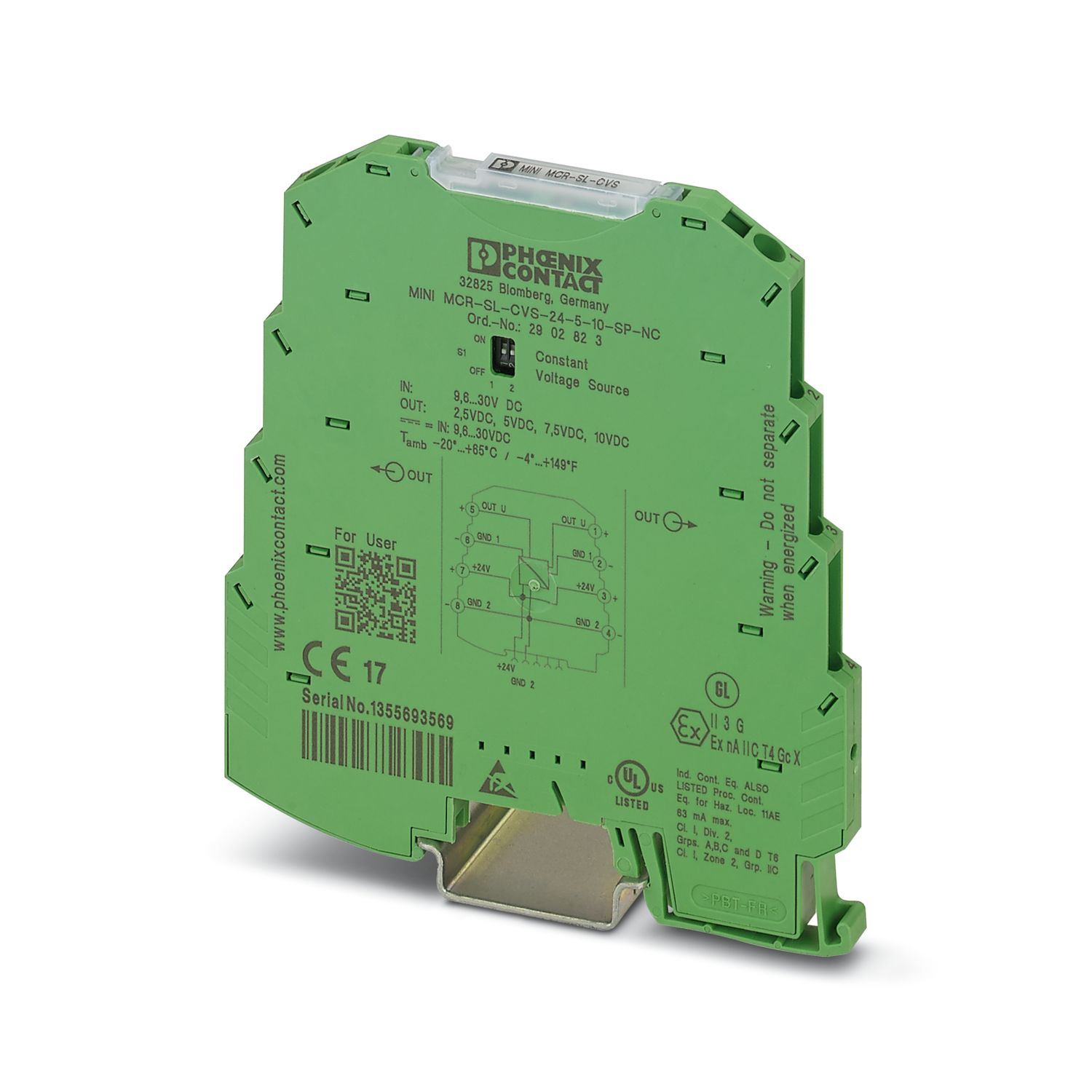

Konfigurowalne źródło napięcia stałego MINI MCR-SL-CVS-24-10-5 o szerokości 6,2 mm służy do wytwarzania stałych napięć o wysokiej precyzji.
Napięcie wejściowe może pochodzić z przedziału między 9,6 V a 30 V DC.
Dostępne z boku obudowy łączniki DIP umożliwiają konfigurowanie napięć wyjściowych 10 V DC, 5 V DC, 7,5 V DC i 2,5 V DC.
Napięcie wejściowe można w zależności od wyboru doprowadzić poprzez zaciski przyłączające lub w połączeniu z konektorem szyny nośnej
| Typ produktu | Źródło napięcia stałego |
| Rodzina produktów | MINI Analog |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 2 |
| Znamionowe napięcie izolacji | 50 V AC/DC |
| Regulacja zakresu nastaw | ± 300 mV |
| Galwaniczna separacja | izolacja podstawowa wg EN 61010 |
| napięcie probiercze wejście/wyjście | 1,5 kV AC (50 Hz, 60 s) |
| Maks. współczynnik temperaturowy | < 0,01 %/K |
| Typowy współczynnik temperaturowy | < 0,002 %/K |
| maksymalny błąd przenoszenia | ≤ 0,1 % (wartości granicznej) |
| ≤ 0,5 % (bez kompensacji) | |
| Zasilanie | |
| znamionowe napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 9,6 V DC ... 30 V DC (Do mostkowania napięcia zasilania można posłużyć się konektorem na szynę nośną (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, nr kat. 2869728), mocowany zatrzaskowo na szynie nośnej 35 mm wg EN 60715.) |
| Pobór prądu maksymalny | < 25 mA (Wyjście napięcia 10 V z obciążeniem 30 mA przy 24 V DC IN) |
| < 65 mA (Wyjście napięcia 10 V z obciążeniem 30 mA przy 9,6 V DC IN) | |
| < 50 mA (Wyjście napięcia 10 V z obciążeniem 30-mA przy 12 V DC IN) | |
| < 20 mA (Wyjście napięcia 10 V z obciążeniem 30-mA przy 30 V DC IN) | |
| Pobór mocy | < 600 mW (przy 24 V IN) |
| < 624 mW (przy 9,6 V IN) | |
| < 564 mW (przy 12 V IN) | |
| < 540 mW (przy 30 V IN) | |
| Sygnał: Napięcie | |
| Sygnał wejściowy napięcie | 9,6 V DC ... 30 V DC |
| Sygnał: Napięcie | |
| Konfigurowalne/programowalne | tak, skonfigurowany fabrycznie |
| Maksymalne napięcie sygnału wyjściowego | 10 V DC |
| 7,5 V DC | |
| 5 V DC | |
| 2,5 V DC | |
| Prąd zwarcia | ok. 32 mA |
| Prąd wyjściowy | ≤ 30 mA |
| tętnienia (ripple) | < 20 mVSS |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Długość odizolowania | 8 mm |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 12 |
| Rysunek wymiarowy |
|
| Szerokość | 6,2 mm |
| Wysokość | 93,1 mm |
| Głębokość | 102,5 mm |
| Kolor | zielony (RAL 6021) |
| Materiał obudowy | PBT |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -20 °C ... 65 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| CE | |
| Certyfikat | Zgodność z CE |
| ATEX | |
| Oznaczanie | II 3 G Ex nA IIC T4 Gc X |
| UL, USA / Kanada | |
| Oznaczanie | UL 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T6 | |
| Class I, Zone 2, Group IIC | |
| Dopuszczenie morskie | |
| Oznaczanie | D, EMC1 |
| Certyfikat | DNV GL 14085-15HH |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC |
| Odporność na zakłócenia | EN 61000-6-2 |
| Wskazówka | W przypadku wpływów zakłócających mogą mieć miejsce niewielkie odchylenia. |
| Emisja zakłóceń | |
| Normy/przepisy | EN 61000-6-4 |
| Wyładowanie elektrostatyczne | |
| Normy/przepisy | EN 61000-4-2 |
| Wyładowanie elektrostatyczne | |
| Uwaga | Należy podjąć środki zabezpieczające przed wyładowaniami elektrostatycznymi. |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Oznaczenie | Pole elektromagnetyczne wysokiej częstotliwości |
| Normy/przepisy | EN 61000-4-3 |
| Typowe odchylenia od wartości krańcowej obszaru pomiarowego | 3 % |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Uwaga | Kryterium A |
| Szybkie stany przejściowe (burst) | |
| Oznaczenie | Szybkie przejściowe przebiegi zakłócające (Burst) |
| Normy/przepisy | EN 61000-4-4 |
| Typowe odchylenia od wartości krańcowej obszaru pomiarowego | 3 % |
| Szybkie stany przejściowe (burst) | |
| Uwaga | Kryterium B |
| Obciążenie prądem udarowym (surge) | |
| Normy/przepisy | EN 61000-4-5 |
| Obciążenie prądem udarowym (surge) | |
| Uwaga | Kryterium B |
| Wpływ zaburzeń przewodzonych | |
| Oznaczenie | Wielkości zakłóceń wyprowadzanych |
| Normy/przepisy | EN 61000-4-6 |
| Typowe odchylenia od wartości krańcowej obszaru pomiarowego | 0,5 % |
| Wpływ zaburzeń przewodzonych | |
| Uwaga | Kryterium A |
| Galwaniczna separacja | izolacja podstawowa wg EN 61010 |
| Sposób montażu | Montaż na szynie DIN |
| Informacja montażu | Do mostkowania napięcia zasilania można posłużyć się łącznikiem T-BUS na szynę DIN, mocowanym zatrzaskowo na szynie nośnej 35 mm wg EN 60715. |
| Pozycja montażu | dowolna |
