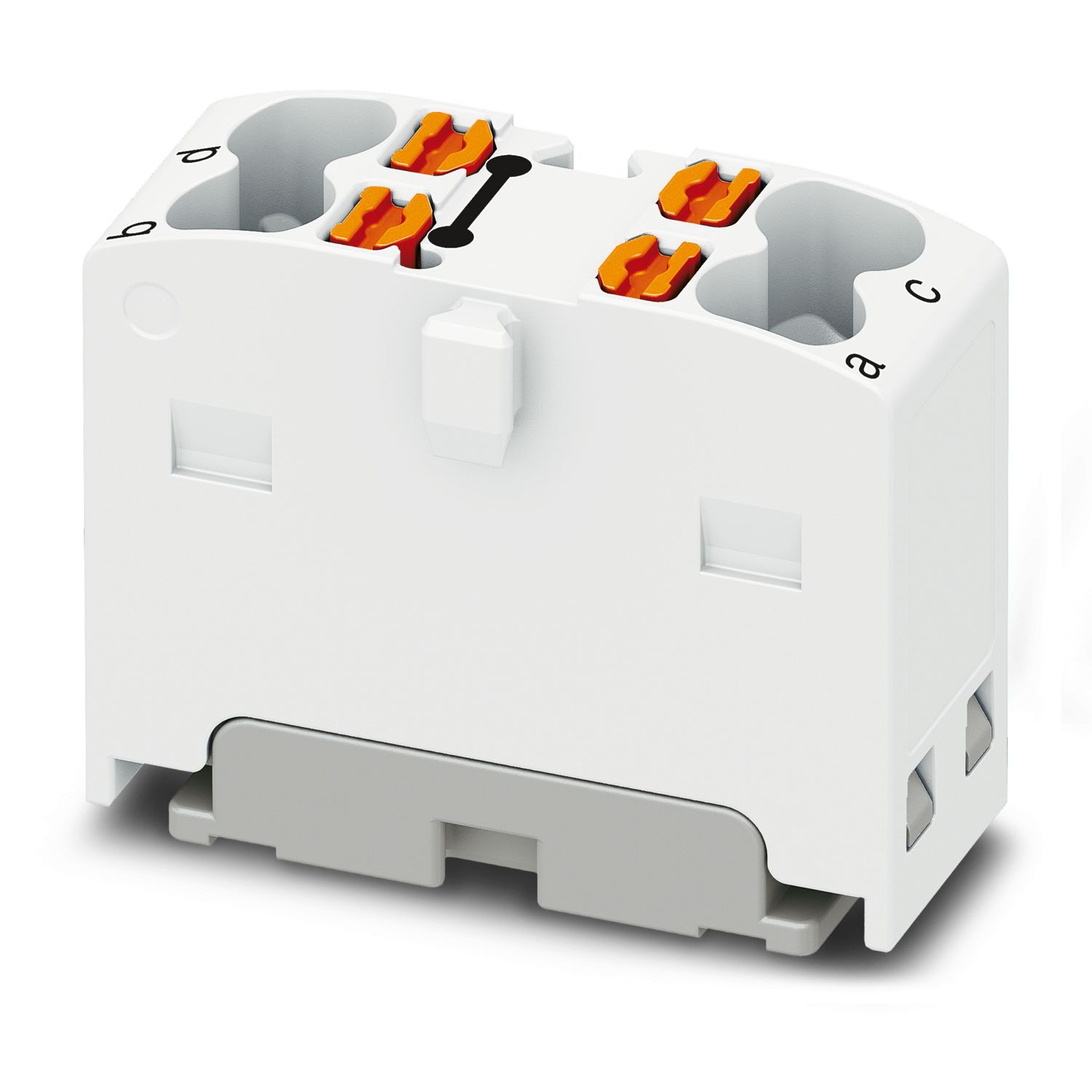

PTFIX 4X1,5 WH - Blok rozdzielczy - 1046615

Wskazówki

Uwaga dotycząca eksploatacji	bloki można mostkować ze sobą poprzez tunel przewodów, pasujące mostki wtykowe patrz akcesoria
Informacje ogólne
Wskazówka	Nie można przekraczać maks. prądu obciążenia pojedynczego punktu zaciskowego.

Właściwości produktu

Typ produktu	Złączka instalacyjna
Ilość przyłączy	4
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Parametry elektryczne

Znamionowe napięcie udarowe	6 kV
Maksymalna utrata mocy w warunkach znamionowych	0,56 W

Dane przyłączeniowe

Liczba przyłączy na poziom	4
Przekrój znamionowy	1,5 mm²
Przekrój znamionowy AWG	14
Długość odizolowania	8 mm ... 10 mm
sonda wzorcowa	A2 / B1
Przyłącze według normy	IEC 60998-2-2
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
przekrój przewodu AWG	26 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]	26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Prąd znamionowy	17,5 A
Maksymalny prąd obciążenia	22 A
Prąd sumaryczny maks.	26 A
Napięcie znamionowe	450 V
Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,34 mm² ... 2,5 mm²
Przekrój przewodu, drut [AWG]	26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²

Wymiary

Szerokość	8,3 mm
Wysokość	21,6 mm
Głębokość	17,7 mm

Dane materiału

Kolor	biały (RAL 9010)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	125 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badania elektryczne

Badanie napięciem udarowym
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 1,5 mm²	0,18 kA
Badanie prądem krótkotrwałym wytrzymywanym 2,5 mm²	0,3 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	1,89 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Parametry mechaniczne

Dane mechaniczne
Otw. ściana bocz.	nie

Próby mechaniczne

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35/NS 15
Obciążenie pomiarowe wartość zadana	1 N
Wynik	Badanie zakończone wynikiem pozytywnym
Wskazówka	Przy ustawieniu w rzędzie kilku bloków zaleca się umieszczenie między blokami elementu kołnierzowego lub adaptera na szynę DIN pod każdym punktem połączenia.
		W wersjach z 6 lub 7 złączami wystarczy umieścić jeden adapter szyny DIN po środku każdego bloku, a elementy kołnierzowe za co drugim blokiem.
		W przypadku używania adaptera szyny DIN PTFIX-NS35 podłączony blok może wystawać maks. do połowy.
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	0,14 mm² / 0,2 kg
		1,5 mm² / 0,4 kg
		2,5 mm² / 0,7 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Warunki środowiskowe i żywotność

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Normy i przepisy

Przyłącze według normy	IEC 60998-2-2

Montaż

Sposób montażu	zatrzaśnięcie na adapterze na szynę nośną
		Montaż bezpośredni z kołnierzem
		Jednostronnie podparty

Numer artykułu	1046615
Jednostka opakowania	30 Szt.
Minimalne zamówienie	30 Szt.
Klucz sprzedaży	BEA112
Klucz produktu	BEA112
Strona katalogu	Strona 429 (C-1-2019)
GTIN	4055626640969
Waga jednej sztuki (z opakowaniem)	3,63 g
Waga jednej sztuki (bez opakowania)	3,63 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	150 V	20 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	300 V	20 A	26 - 12
Usegroup C
	150 V	20 A	26 - 12
Usegroup F
	500 V	20 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
