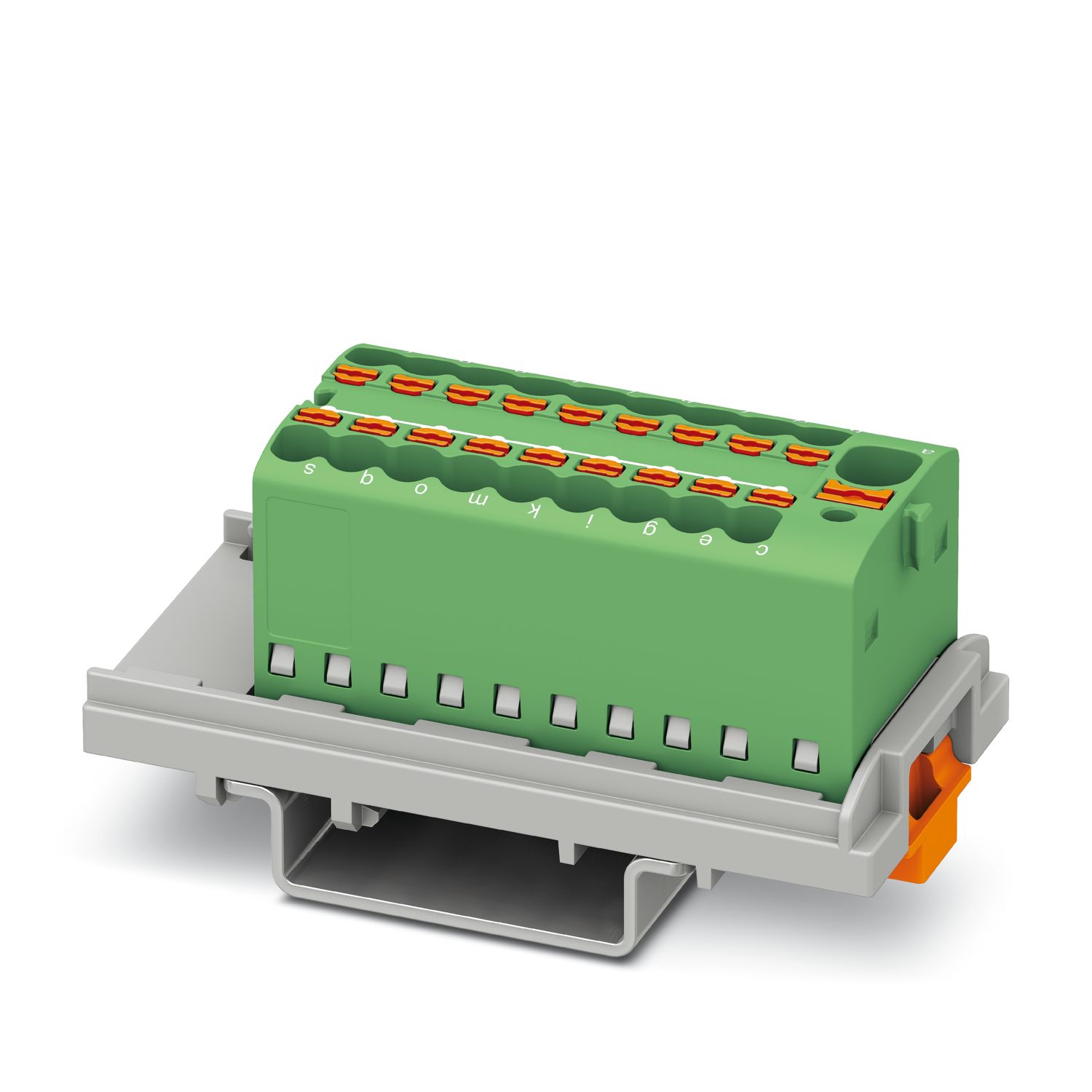

PTFIX 4/18X1,5-NS35 GN - Blok rozdzielczy - 1047458

Wskazówki

Informacje ogólne
Wskazówka	Nie można przekraczać maks. prądu obciążenia pojedynczego punktu zaciskowego.
	W przypadku aplikacji do dystrybucji energii należy przestrzegać normy IEC 60364-4-43:2008, zmodyfikowana + errata paźdz. 2008 (DIN VDE 0100-430:2010-10) punkt 433.2 i kolejne!

Właściwości produktu

Typ produktu	Złączka instalacyjna
Ilość przyłączy	19
Liczba rzędów	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Parametry elektryczne

Znamionowe napięcie udarowe	6 kV
Maksymalna utrata mocy w warunkach znamionowych	0,56 W

Dane przyłączeniowe

Zasilanie	tak
Liczba przyłączy na poziom	19
Przekrój znamionowy	1,5 mm²
Przekrój znamionowy AWG	14
Wyprowadzenie
Rodzaj przyłącza	zaciski Push-in
Długość odizolowania	8 mm ... 10 mm
sonda wzorcowa	A3
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 2,5 mm²
przekrój przewodu AWG	26 ... 14 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]	26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 1,5 mm²
Prąd znamionowy	17,5 A
Maksymalny prąd obciążenia	22 A (przy średnicy przewodu 2,5)
Prąd sumaryczny maks.	32 A
Napięcie znamionowe	500 V
Złącze zbiorcze
Długość odizolowania	10 mm ... 12 mm
Przyłącze według normy	IEC 60998-2-2
Przekrój przewodu sztywnego	0,2 mm² ... 6 mm²
przekrój przewodu AWG	24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka	0,2 mm² ... 6 mm²
Przekrój przewodu linki [AWG]	24 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,2 mm² ... 4 mm²
Prąd znamionowy	41 A
Maksymalny prąd obciążenia	41 A (przy przekroju poprzecznym przewodu 6 mm²)
Prąd sumaryczny maks.	41 A
Przekrój znamionowy	4 mm²
Wyprowadzenie Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,34 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,34 mm² ... 1,5 mm²
Złącze zbiorcze Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,34 mm² ... 6 mm²
Przekrój przewodu, drut [AWG]	24 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,34 mm² ... 4 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,2 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,2 mm² ... 4 mm²

Wymiary

Szerokość	21,6 mm
Wysokość	58,1 mm
Głębokość na NS 15	26,4 mm
Głębokość na NS 35/7,5	28,4 mm

Dane materiału

Kolor	zielony (RAL 6021)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	125 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badania elektryczne

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	7,3 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	1,89 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Parametry mechaniczne

Dane mechaniczne
Otw. ściana bocz.	nie

Próby mechaniczne

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35/NS 15
Obciążenie pomiarowe wartość zadana	5 N
Wynik	Badanie zakończone wynikiem pozytywnym

Warunki środowiskowe i żywotność

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2018-05
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Normy i przepisy

Przyłącze według normy	IEC 60947-7-1
	IEC 60998-2-2

Montaż

Sposób montażu	NS 35/7,5
Sposób montażu		NS 35/15

Numer artykułu	1047458
Jednostka opakowania	20 Szt.
Minimalne zamówienie	20 Szt.
Klucz sprzedaży	BEA124
Klucz produktu	BEA124
GTIN	4055626665634
Waga jednej sztuki (z opakowaniem)	22,96 g
Waga jednej sztuki (bez opakowania)	22,96 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

ECLASS-13.0	27250118
ECLASS-15.0	27250118

	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
keine
	500 V	24 A

	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
B
Wyjście	300 V	20 A	26 - 12
Wejście	300 V	30 A	24 - 10
C
Wyjście	150 V	20 A	26 - 12
Wejście	150 V	30 A	24 - 10

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

PTFIX 4/18X1,5-NS35 GN - Blok rozdzielczy

1047458
