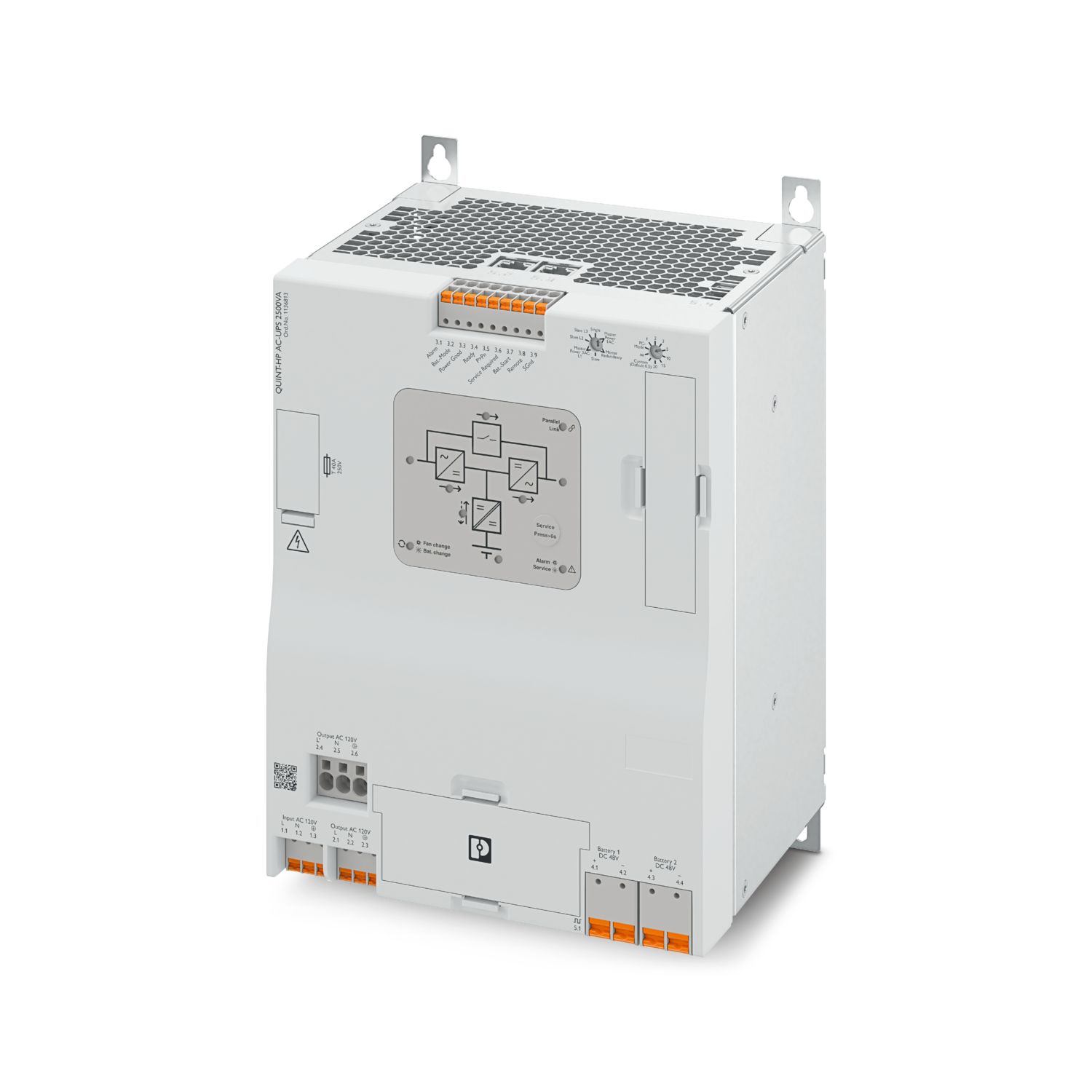

Moduł UPS QUINT-HP do montażu naściennego, z IQ Technology i dopasowanym zewnętrznym modułem baterii, zapewnia maksymalną dyspozycyjność systemu. Topologia online z czystą falą sinusoidalną niezawodnie zasila odbiorniki AC idealnym napięciem przy mocach od 1,5 do 2,5 kVA.
QUINT-HP-UPS/120AC/2.5KVA/PT
-
Zasilacz bezprzerwowy
1136813
QUINT AC UPS, IQ Technology, Montaż naścienny, wejście: 120 V AC, wyjście: 120 V AC / 2500 VA. Do eksploatacji wymagane są co najmniej 2 x 1133819.
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu

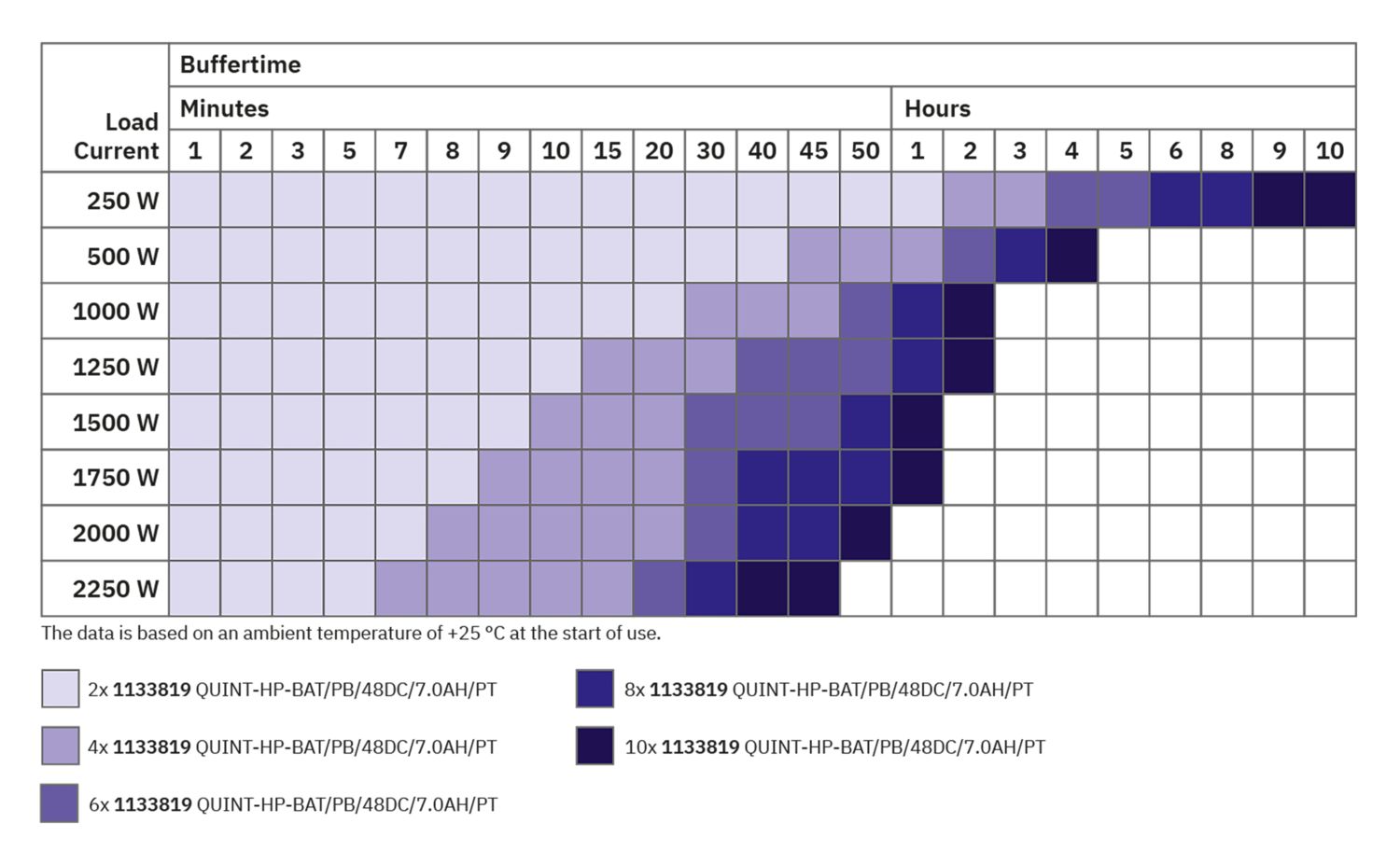

| Informacje ogólne | |
| Informacje o akumulatorze | Do prawidłowego działania modułu UPS wymagane są co najmniej 2 moduły akumulatorowe QUINT-HP-BAT/PB/48DC/7.0AH/PT (1133819). Aby uzyskać dłuższy czas podtrzymania, do modułu UPS należy zawsze podłączać wielokrotność 2 modułów akumulatorowych (2, 4, 6, 8 lub 10). Do jednego modułu UPS można podłączyć maksymalnie 10 akumulatorów. |
| Napięcie wejściowe | 100 V AC -10 % / +20 % |
| 110 V AC -10 % / +20 % | |
| 120 V AC -10 % / +15 % | |
| 130 V AC -15 % / +10 % | |
| Rodzaj napięcia zasilania | AC |
| Zakres częstotliwości (fN) | 47,5 Hz ... 52,5 Hz |
| 57 Hz ... 63 Hz | |
| Bezpiecznik obejściowy | 40 A T 250 V |
| Dopuszczalne zabezpieczenie wstępne | 40 A (Listed breaker) |
| Pobór prądu | nom. 24 A (100 V AC) |
| nom. 23,3 A (110 V AC) | |
| nom. 24 A (120 V AC) | |
| nom. 23,4 A (130 V AC) | |
| maks. 34,4 A (100 V AC) | |
| maks. 31,2 A (110 V AC) | |
| maks. 35,4 A (120 V AC) | |
| maks. 34,6 A (130 V AC) | |
| Znamionowa krótkotrwała wytrzymałość elektryczna Icw | 6 kA |
| Klasyfikacja wg IEC 62040-3 | VFI-SS-111 |

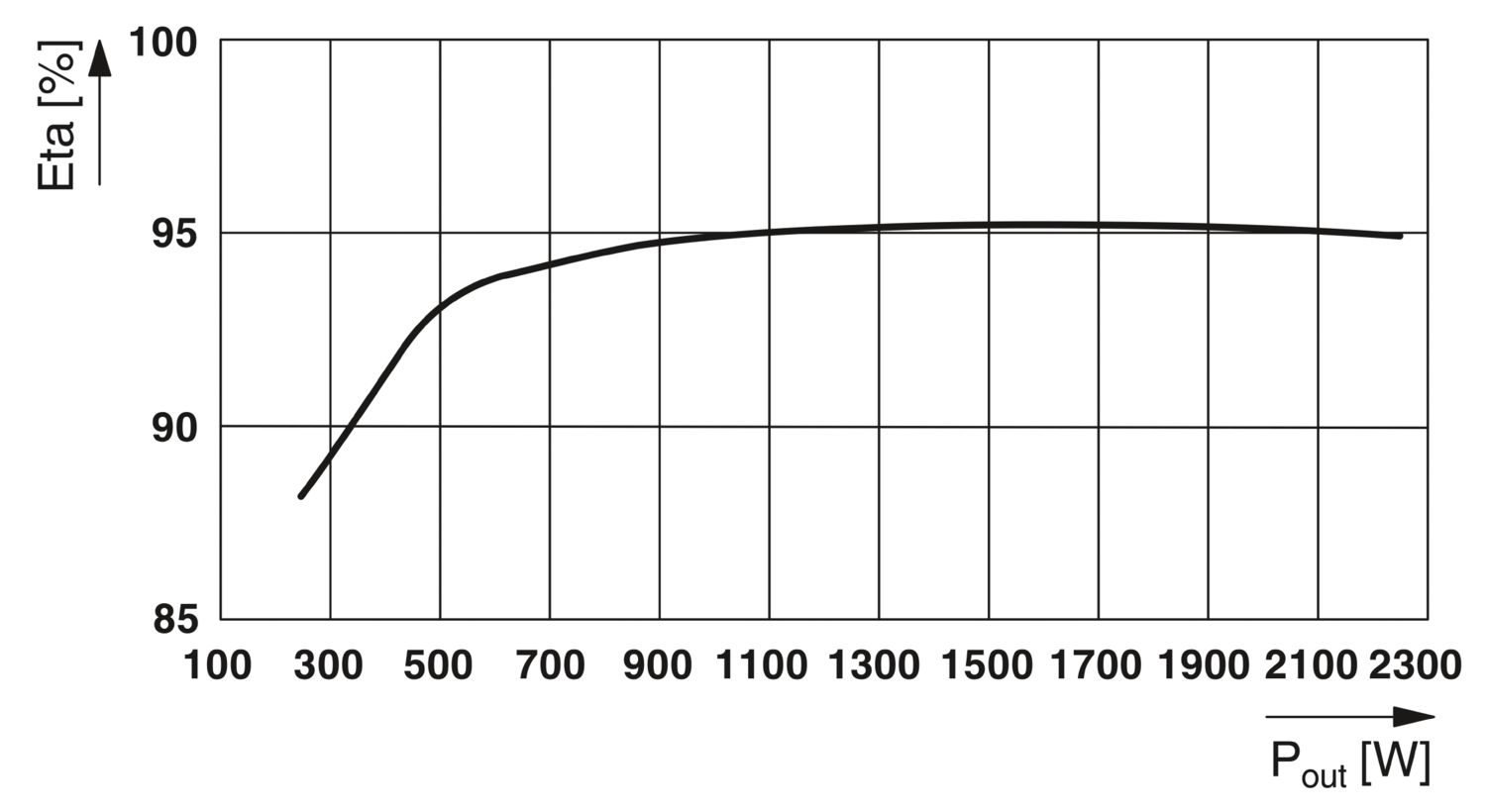

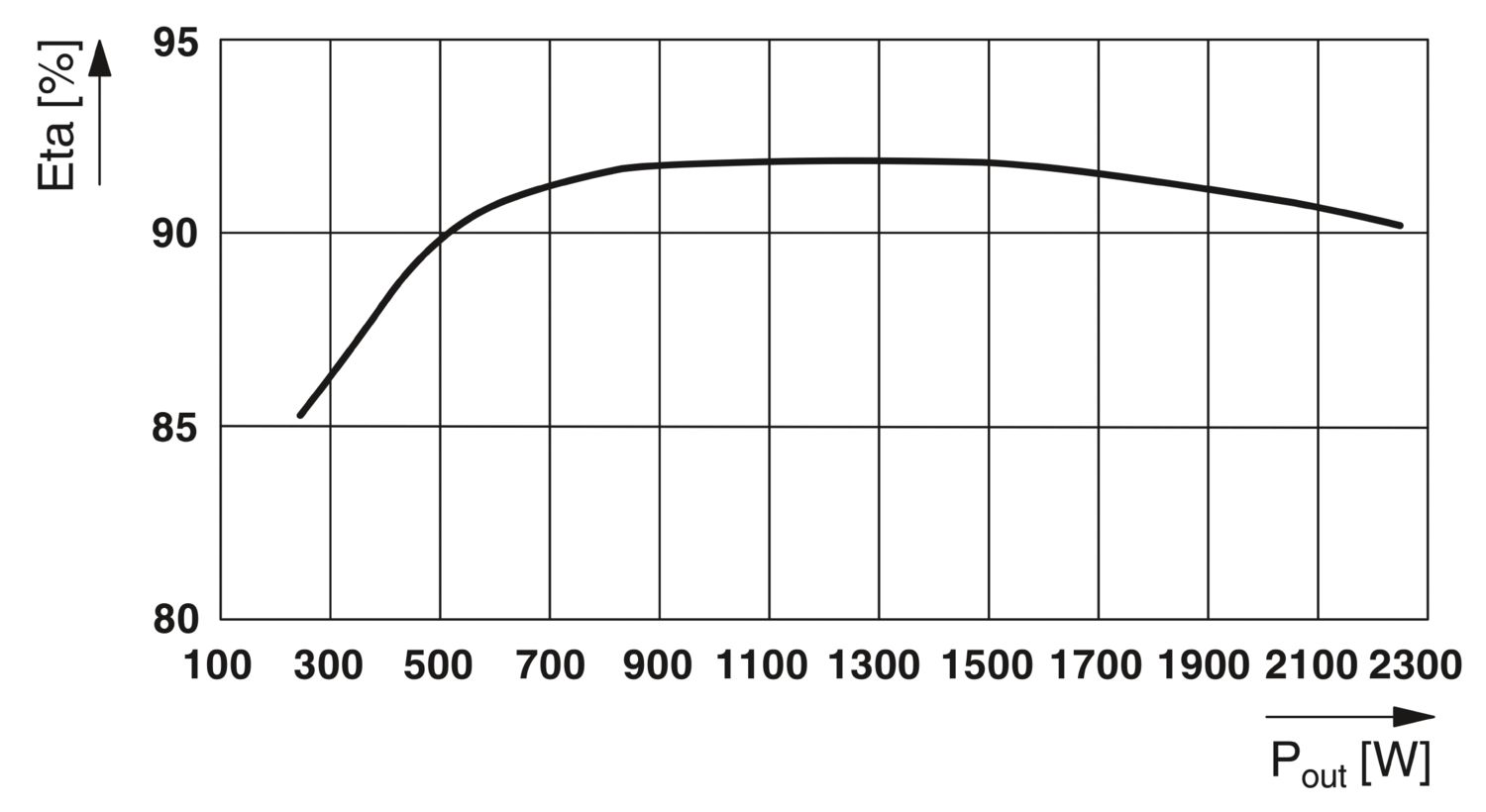

| Sprawność | > 94 % (100 % Obciążenie, akumulator naładowany) |
| > 90 % (100 % Obciążenie, akumulator naładowany) | |
| Moc pozorna | 2500 VA |
| Moc czynna | 2250 W |
| współczynnik mocy (cos fi) | 0,9 |
| Współczynnik szczytu | 2,5 |
| Czas przełączenia | 0 ms |
| możliwość łączenia równoległego | tak |
| maks. 3 | |
| możliwość łączenia szeregowego | nie |
| przeciążalność Zasilanie z sieci | 120 % ... 150 % (20 s / 5 s, następnie przełączenie na tryb obejściowy) |
| przeciążalność Zasilanie z akumulatora | 120 % ... 150 % (20 s / 5 s, następnie wyłączenie) |
| przeciążalność Tryb obejściowy | 120 % ... 150 % (trwale / 20 s, następnie wyłączenie) |
| Znamionowa krótkotrwała wytrzymałość elektryczna Icw | 6 kA |
| Tryb sieciowy | |
| Napięcie wyjściowe | 100 V AC ±2 % |
| 110 V AC ±2 % | |
| 120 V AC ±2 % | |
| 130 V AC ±2 % | |
| Kształt napięcia wyjściowego | czysty sinus |
| Prąd wyjściowy | nom. 20 A (100 V AC) |
| nom. 18,2 A (110 V AC) | |
| nom. 20,8 A (120 V AC) | |
| nom. 19,2 A (130 V AC) | |
| Maksymalna moc strat, bieg jałowy | 9 W |
| Maksymalna moc strat, obciążenie znamionowe | < 120 W (100 % Obciążenie, akumulator naładowany) |
| Znamionowa częstotliwość wyjściowa | 50 Hz |
| 60 Hz | |
| ±0,5 % (Tolerancja częstotliwości wyjściowej) | |
| Elektroniczne ograniczenie prądu | > 2 x Output: Current nom. (> 200 ms) |
| Tryb akumulatorowy | |
| Maksymalna moc strat, bieg jałowy | 9 W |
| Maksymalna moc strat, obciążenie znamionowe | 250 W (100 % Obciążenie, akumulator naładowany) |
| Znamionowa częstotliwość wyjściowa | 50 Hz |
| 60 Hz | |
| ±0,5 % (Tolerancja częstotliwości wyjściowej) | |
| Współczynnik zniekształceń (THD) | < 3 % (obciążenie liniowe) |
| < 8 % (obciążenie nieliniowe) | |
| Elektroniczne ograniczenie prądu | > 2 x Output: Current nom. (> 200 ms) |
| Wejście | |
| Napięcie wejściowe | 48 V DC |
| maks. 60 V DC | |
| Prąd wejściowy | maks. 40 A |
| Zakres pojemności znamionowej | 7 Ah ... 200 Ah |
| Prąd ładowania | maks. 10 A |
| Wyjście | |
| Prąd zwarcia | 650 A (< 1,5 ms) |
| Informacje ogólne | |
| możliwość łączenia równoległego | tak |
| maks. 5 (na ciąg baterii) | |
| możliwość łączenia szeregowego | nie |
| IQ-Technology | tak |
| Dopuszczalne zabezpieczenie poprzedzające | 40 A |
| Czujnik temperatury | tak |
| Dopuszczalne zabezpieczenie poprzedzające | 40 A |
| Wejście | |
| Pozycja | 1.x |
| Oznaczanie | 1.1 (L), 1.2 (N), 1.3 () |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 1.1 (L), 1.2 (N), 1.3 () |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 4 mm² ... 6 mm² |
| linka | 4 mm² ... 6 mm² |
| linka z tulejką nieizolowaną | 4 mm² |
| linka z tulejką izolowaną | 4 mm² |
| AWG | 10 |
| Długość odizolowania | 10 mm |
| Wyjście | |
| Pozycja | 2.x |
| Oznaczanie | 2.1 (L), 2.2 (N), 2.3 () |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 2.1 (L), 2.2 (N), 2.3 () |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 4 mm² ... 6 mm² |
| linka | 4 mm² ... 6 mm² |
| linka z tulejką nieizolowaną | 4 mm² |
| linka z tulejką izolowaną | 4 mm² |
| AWG | 10 |
| Długość odizolowania | 10 mm |
| Wyjście | |
| Pozycja | 2.x |
| Oznaczanie | 2.4 (L'), 2.5 (N), 2.6 () |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 2.4 (L'), 2.5 (N), 2.6 () |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 4 mm² ... 6 mm² |
| linka | 4 mm² ... 6 mm² |
| linka z tulejką nieizolowaną | 4 mm² |
| linka z tulejką izolowaną | 4 mm² |
| AWG | 10 |
| Długość odizolowania | 15 mm |
| Akumulator | |
| Pozycja | 4.x |
| Oznaczanie | 4.1, 4.2; 4.3, 4.4 |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 4.1 (+), 4.2 (-), 4.3 (+), 4.4 (-) |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 6 mm² ... 16 mm² |
| linka | 6 mm² ... 16 mm² |
| linka z tulejką nieizolowaną | 6 mm² ... 16 mm² |
| linka z tulejką izolowaną | 6 mm² ... 16 mm² |
| AWG | 8 ... 6 |
| Długość odizolowania | 18 mm |
| Sygnał | |
| Pozycja | 3.x |
| Oznaczanie | 3.1 ... 3.9 |
| Technika przyłączeniowa | |
| Oznakowanie pinów | 3.1 (Alarm), 3.2 (Bat.-Mode), 3.3 (Power Good), 3.4 (Ready), 3.5 (P>Pn), 3.6 (Service Required), 3.7 (Bat.-Start), 3.8 (Remote), 3.9 (SGnd) |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 0,2 mm² ... 4 mm² |
| linka | 0,2 mm² ... 4 mm² |
| linka z tulejką nieizolowaną | 0,2 mm² ... 2,5 mm² |
| linka z tulejką izolowaną | 0,2 mm² ... 2,5 mm² |
| AWG | 24 ... 12 |
| Długość odizolowania | 10 mm |
| Interfejs | Interfejs komunikacyjny modułu akumulatorowego |
| Liczba interfejsów | 1 |
| Rodzaj przyłącza | RJ45 |
| Pozycja | 5.x |
| Rygiel | Haki zatrzasków |
| Fizyka transmisji | Twisted-Pair 4x2 |
| Interfejs | Interfejs komunikacyjny praca równoległa |
| Liczba interfejsów | 2 |
| Rodzaj przyłącza | RJ45 |
| Pozycja | 5.x |
| Rygiel | Haki zatrzasków |
| Fizyka transmisji | Twisted-Pair 4x2 |
| Wejście sygnałowe Bat.-Start | |
| Oznaczenie sygnalizacji | Bat.-Start |
| Pozycja | 3.x |
| Oznakowanie pinów | 3.7 (Bat.-Start) |
| Sygnał Low | Połączenie za SGnd < 2,7 kΩ |
| Sygnał high | Otwarte (> 200 kΩ między uruchomieniem akum. a SGnd) |
| Wejście sygnałowe Remote | |
| Oznaczenie sygnalizacji | Remote |
| Pozycja | 3.x |
| Oznakowanie pinów | 3.8 (Remote) |
| Sygnał Low | Połączenie za SGnd < 2,7 kΩ |
| Sygnał high | Otwarte (> 35 kΩ między Remote i SGnd) |
| Wyjście sygnałowe Alarm | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | Alarm |
| Oznakowanie pinów | 3.1 (Alarm) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Wyjście sygnałowe Battery Mode | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | Bat.-Mode |
| Oznakowanie pinów | 3.2 (Bat.-Mode) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Wyjście sygnałowe Power Good | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | Power Good |
| Oznakowanie pinów | 3.3 (Power Good) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Wyjście sygnałowe Ready | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | Ready |
| Oznakowanie pinów | 3.4 (Ready) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Wyjście sygnałowe P > PN | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | P>Pn |
| Oznakowanie pinów | 3.5 (P>Pn) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Wyjście sygnałowe Service Required | |
| Pozycja | 3.x |
| Oznaczenie sygnalizacji | Service Required |
| Oznakowanie pinów | 3.6 (Service Required) |
| Wyjście przełączające | Wyjście tranzystorowe, aktywne |
| Napięcie wyjściowe | 24 V |
| prąd długotrwały obciążenia | ≤ 20 mA |
| Uziemienie sygnału SGnd | |
| Funkcja | Uziemienie sygnału |
| Potencjał odniesienia | do wejść i wyjść sygnałowych |
| Typ produktu | Moduł UPS AC |
| Rodzina produktów | QUINT AC UPS |
| Właściwości izolacji | |
| Klasa ochrony | I |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 3 |
| Wymiary produktu | |
| Szerokość | 188 mm |
| Wysokość | 240 mm |
| Głębokość | 143 mm |
| Otwór | |
| Średnica | 5,5 mm |
| Wymiary montażowe | |
| Odstęp montażu prawo/lewo | 0 mm / 0 mm |
| Odstęp montażu góra/dół | 50 mm / 50 mm |
| Sposób montażu | Montaż naścienny |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wys. zastosowania | ≤ 4000 m (> 1000 m: 3 % / 1000 m) |
| Maks. dop. wilgotność powietrza (praca) | ≤ 95 % |
| Udar | 30g, w każdym kierunku przestrzeni (wg normy IEC 60068-2-27) |
| Drgania (praca) | 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6) |
| Systemy zasilania UPS | |
| Oznaczenie normy | Systemy zasilania UPS |
| Normy/przepisy | EN 62040-1 |
| EN 62040-2 | |
| UL | |
| Oznaczanie | UL/C-UL Recognized UL 1778 |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC 2014/30/UE |
| Dyrektywa dot. urządzeń niskiego nap. | Zgodność z dyrektywą dot. urz. niskiego nap. 2014/35/WE |
| Emisja zakłóceń | Emisja zakłóceń |
| Odporność na zakłócenia | Odporność na zakłócenia |
| Wyładowanie elektrostatyczne | |
| Normy/przepisy | EN 61000-4-2 |
| Wyładowanie elektrostatyczne | |
| Wyładowanie stykowe | ± 6 kV |
| Wyładowanie powietrzne | ± 8 kV |
| Uwaga | Kryterium A |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Normy/przepisy | EN 61000-4-3 |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Zakres częstotliwości | 80 MHz ... 6 GHz |
| Natężenie pola kontrolnego | 10 V/m |
| Uwaga | Kryterium A |
| Szybkie stany przejściowe (burst) | |
| Normy/przepisy | EN 61000-4-4 |
| Szybkie stany przejściowe (burst) | |
| Wejście | ± 2 kV |
| ± 2 kV | |
| wyjście | ± 2 kV |
| Sygnał | ± 2 kV |
| ± 2 kV (Komunikacja równoległa, moduł akumulatorowy) | |
| Uwaga | Kryterium A |
| Zakłócenia impulsowe udarowe (surge) | |
| Normy/przepisy | EN 61000-4-5 |
| Zakłócenia impulsowe udarowe (surge) | |
| Sygnał | 1 kV (niesymetryczne) |
| Uwaga | Kryterium A |
| Wejście/wyjście | ± 1 kV (symetryczny) |
| ± 2 kV (niesymetryczne) | |
| Wpływ zaburzeń przewodzonych | |
| Normy/przepisy | EN 61000-4-6 |
| Wpływ zaburzeń przewodzonych | |
| Zakres częstotliwości | 0,15 MHz ... 80 MHz |
| Sygnał | 10 V (niesymetryczne) |
| Uwaga | Kryterium A |
| Pole magnetyczne o częstotliwości energetycznej | |
| Normy/przepisy | EN 61000-4-8 |
| Częstotliwość | 60 Hz |
| Sygnał | 30 A/m |
| Uwaga | Kryterium A |
| Harmoniczne i interharmoniczne | |
| Normy/przepisy | EN 61000-4-13 |
| Harmoniczne i interharmoniczne | |
| Uwaga | Kryterium A |
| Kryteria | |
| Kryterium A | Normalny wskaźnik roboczy w zakresie ustalonych granic. |
| Kryterium B | Przejściowe zakłócenie wskaźnika roboczego jest samodzielnie korygowane przez urządzenie. |
| Numer artykułu | 1136813 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | CMUW15 |
| Klucz produktu | CMUW15 |
| GTIN | 4063151073237 |
| Waga jednej sztuki (z opakowaniem) | 6 122 g |
| Waga jednej sztuki (bez opakowania) | 5 700 g |
| Numer taryfy celnej | 85371091 |
| Kraj pochodzenia | DE |
ECLASS
| ECLASS-13.0 | 27040705 |
ETIM
| ETIM 9.0 | EC000382 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak (Brak zwolnień/wyłączeń) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Brak substancji niebezpiecznych powyżej wartości granicznych
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Brak substancji o stężeniu masowym powyżej 0,1% |
Produkty kompatybilne
-
PLT-SEC-T3-120-FM-UT - Ogranicznik przepięć typ 3 2907918
-
QUINT-HP-COM/USB-SER - Karta interfejsowa 1252055
-

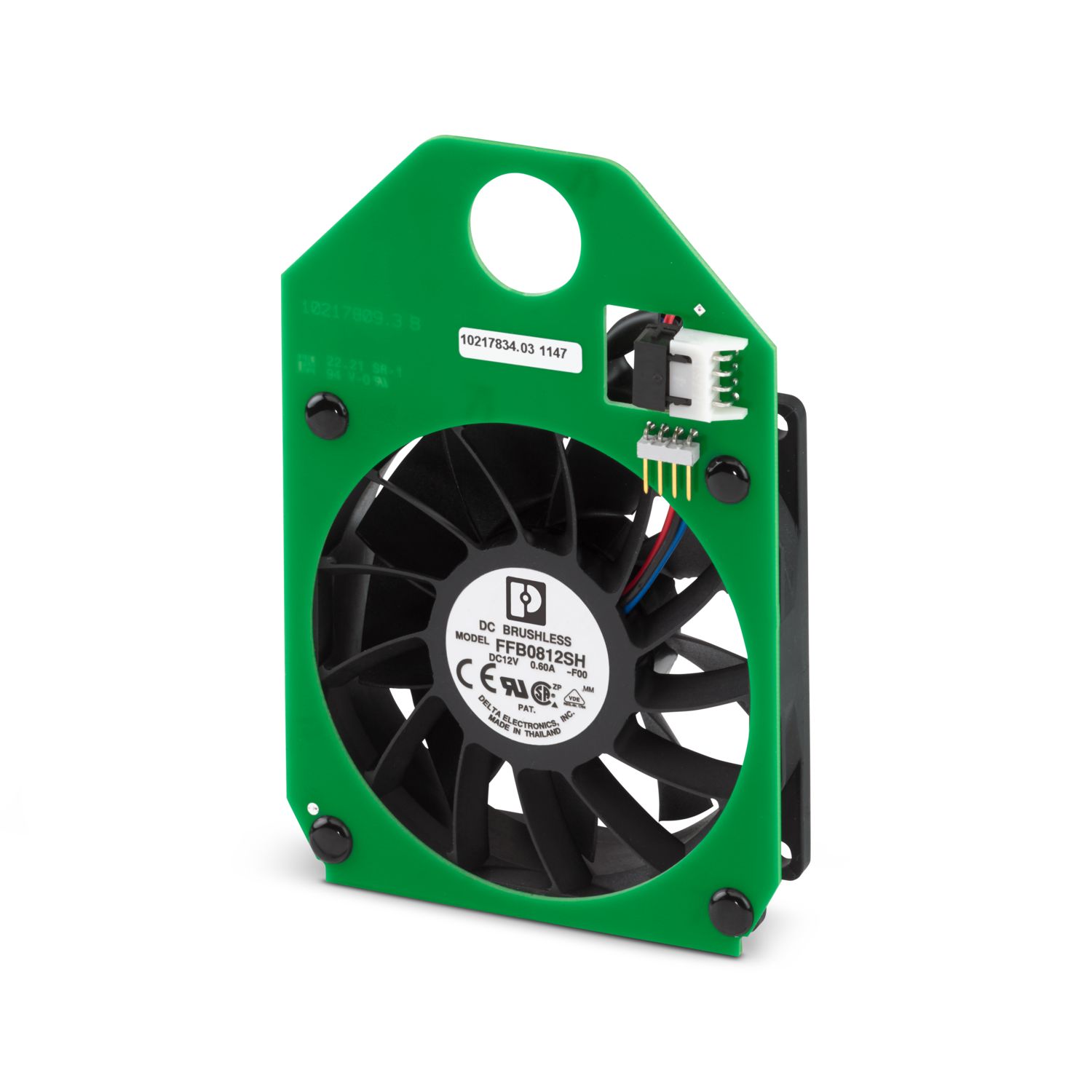

QUINT-HP-FAN - Wentylator 1252068
-
MINI-SCREW-USB-DATACABLE - Kabel do transmisji danych 2908217
-
CABLE-USB/MINI-USB-3,0M - Kabel USB 2986135
-
POWER MANAGEMENT SUITE - Program konfiguracyjny 1252232
Korzyści
Przebieg sinusoidalny przy zasilaniu normalnym i bateryjnym
Możliwość połączenia równoległego w celu zwiększenia mocy, zapewnienia redundancji lub dla systemu 3-AC
Możliwość uruchomienia z zasobnika energii również przy braku wejściowego napięcia sieciowego
Platforma komunikacyjna: Com.board z interfejsem USB lub portem szeregowym
Kompaktowa konstrukcja dzięki aktywnemu chłodzeniu
PHOENIX CONTACT Sp. z o.o.
ul. Bierutowska 57-59, Budynek nr 3/A, 51-317 Wrocław
