Zacisk przelotowy, rodzaj przyłącza: Zacisk śrubowy z tuleją zaciskową, Przyłącze końcówki kablowej, liczba biegunów: 1, prąd obciążenia: 101 A, przekrój: 6 mm2 - 35 mm2, kierunek podłączenia przewodu do kierunku wtykania: 0 °, szerokość: 15,1 mm, kolor: szary
| Typ produktu | Zacisk przelotowy |
| Rodzina produktów | UW 25-POT |
| Liczba biegunów | 1 |
| Raster | 15,1 mm |
| Ilość przyłączy | 2 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 1 |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |
| Właściwości | |
| Prąd znamionowy IN | 101 A |
| Napięcie znamionowe UN | 630 V |
| Napięcie znamionowe (III/3) | 630 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| Technika przyłączeniowa | |
| System złączy | UW 25 |
| Przekrój znamionowy | 25 mm² |
| Przyłącze przewodu zewnątrz | |
| Rodzaj przyłącza | Zacisk śrubowy z tuleją zaciskową |
| Kierunek podłączenia przewodu względem kierunku wtyku | 0 ° |
| Przekrój przewodu sztywnego | 6 mm² ... 35 mm² |
| Przekrój przewodu giętkiego | 10 mm² ... 25 mm² |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 4 mm² ... 25 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 4 mm² ... 25 mm² |
| 2 przewody o takim samym przekroju, sztywne | 2,5 mm² ... 10 mm² |
| 2 przewody o takim samym przekroju, giętkie | 4 mm² ... 10 mm² |
| 2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego | 2,5 mm² ... 10 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 2,5 mm² ... 10 mm² |
| sonda wzorcowa | B7 |
| Długość odizolowania | 19 mm |
| Moment dokręcania | 4 Nm ... 4,5 Nm |
| Przyłącze przewodu wewnątrz | |
| Rodzaj przyłącza | Przyłącze końcówki kablowej |
| Kierunek podłączenia przewodu względem kierunku wtyku | 0 ° |
| Grubość zmian | 1 mm...6 mm |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | ocynowana |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | szary (7042) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Uwaga dotycząca bezpieczeństwa | |
| Uwaga dotycząca bezpieczeństwa | • Produkt może być instalowany i eksploatowany wyłącznie przez personel wykwalifikowany w zakresie elektrotechniki. Aby być w stanie rozpoznać i wyeliminować zagrożenia, personel musi znać podstawy elektrotechniki. |
| • Przestrzegać podanych tu danych technicznych oraz dokumentów w sekcji „Do pobrania“. W materiałach do pobrania można znaleźć ważne informacje, np. instrukcje montażu, rysunki techniczne i dane 3D. | |
| • Kołnierz do wprowadzania przewodu nie jest zabezpieczony przed dotknięciem palcem. Nigdy nie podłączać i nie odłączać złączki szynowej pod napięciem. Podjąć odpowiednie środki ochrony przeciwporażeniowej. | |
| • W celu zachowania napięcia znamionowego końcówkę kablową ustawić prosto i wyśrodkować, a złączkę szynową zalać od wewnątrz. | |

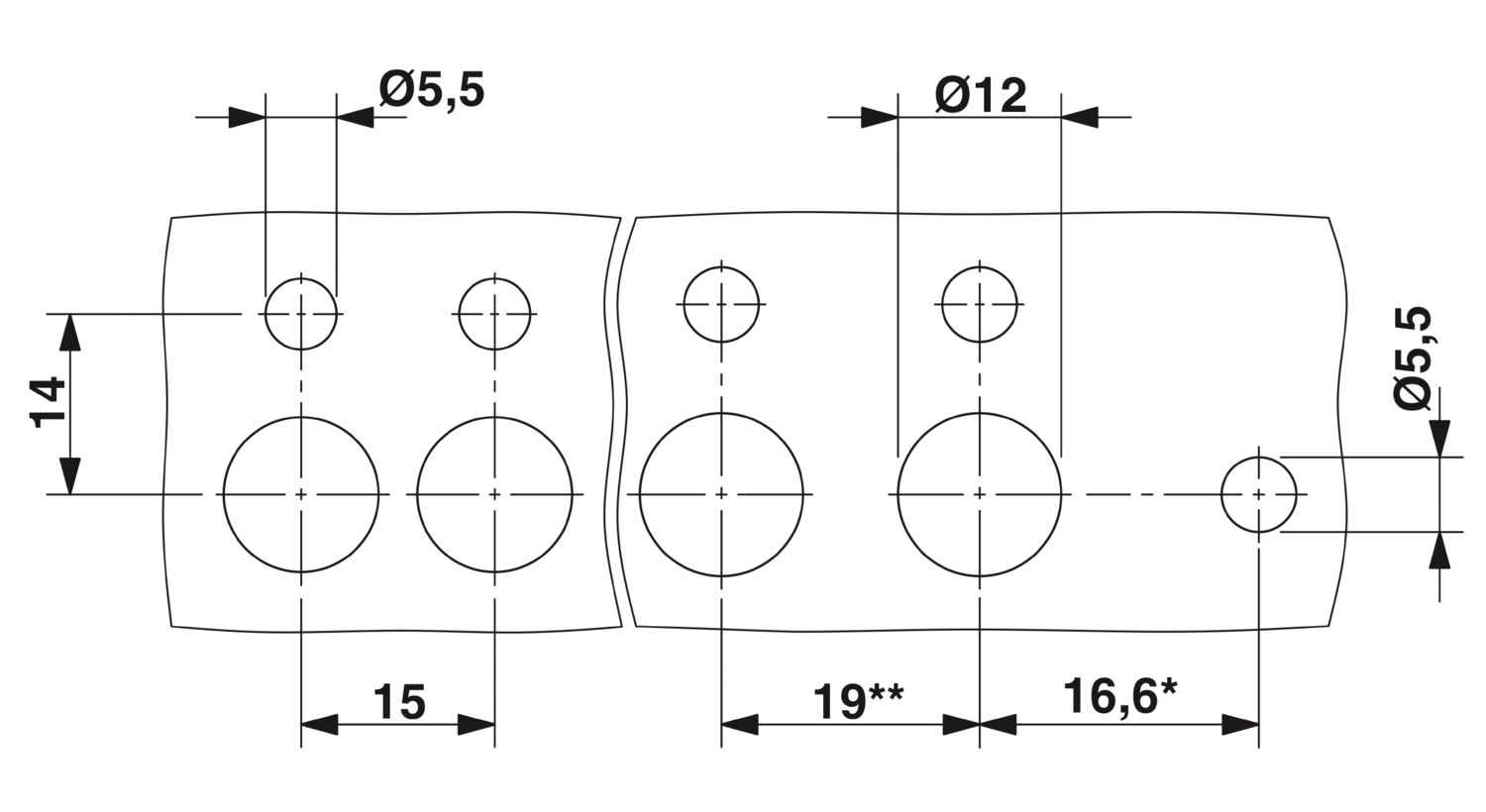

| Rysunek wymiarowy |
|
| Raster | 15,1 mm |
| Szerokość [w] | 15,1 mm |
| Wymiary zewnętrzne | |
| Szerokość [w] | 15,1 mm |
| Wysokość [h1] | 48,5 mm |
| Długość [l1] | 42,3 mm |
| Wymiary wewnętrzne | |
| Szerokość [w] | 15,1 mm |
| Wysokość [h2] | 30 mm |
| Długość [l2] | 28,7 mm |
| Próba uszkodzenia i poluzowania przewodu | |
| Specyfikacja pomiarowa | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista | 6 mm² / sztywny / > 80 N |
| 10 mm² / giętki / > 90 N | |
| 35 mm² / linka / > 190 N | |
| 25 mm² / giętki / > 135 N | |
| Badanie nagrzewania | |
| Specyfikacja pomiarowa | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Wymagane sprawdzanie przyrostów temperatury | Wzrost temp. ≤ 45 K |
| Badanie prądem krótkotrwałym wytrzymywanym | |
| Specyfikacja pomiarowa | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Odstępy izolacyjne powietrzne i powierzchniowe | 1. Koordynacja izolacji | |
| Zastosowanie | Część wewnętrzna nie zalewana |
| z płytką dystansową | |
| Specyfikacja pomiarowa | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 630 V |
| Znamionowe napięcie udarowe (III/3) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 8 mm |
| Badanie rozżarzonym drutem | |
| Specyfikacja pomiarowa | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Temperatura | 960 °C |
| Czas działania | 30 s |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od wykresu obciążalności prądowej / zmniejszenia obciążalności) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 112,5 A | 10 - 2 | ||
| Usegroup C | ||||
| 600 V | 112,5 A | 10 - 2 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 10 - 3 | ||||
| Usegroup C | ||||
| 10 - 3 | ||||
