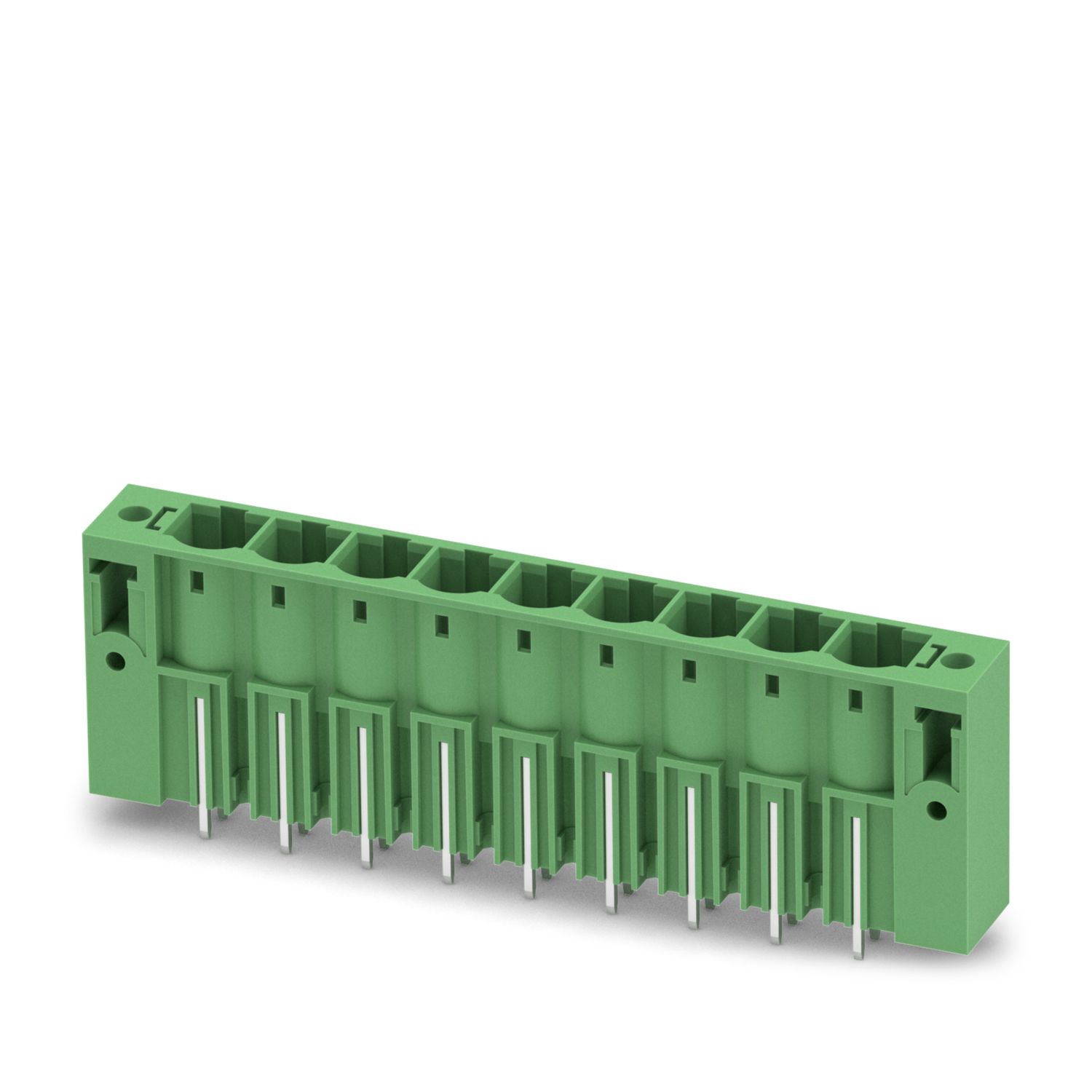

Złącze do PCB, przekrój znamionowy: 16 mm2, kolor: zielony, prąd znamionowy: 76 A, napięcie znamionowe (III/2): 1000 V, powierzchnia styku: Ag, sposób połączenia styku: Gniazdo, liczba potencjałów: 9, liczba rzędów: 1, liczba biegunów: 9, ilość przyłączy: 9, rodzina produktów: SPC 16/..-STF, raster: 10,16 mm, rodzaj przyłącza: Przyłącze sprężynowe Push-in, kierunek przyłączania przewód/płytka: 0 °, zaczep: - bez zatrzasku, system wtyków: COMBICON PC 16, blokada: Blokada śrubowa, rodzaj mocowania: Kołnierz śrubowy, rodzaj opakowania: zapakowany w karton
| Typ produktu | Złącze do PCB |
| Rodzina produktów | SPC 16/..-STF |
| Linia produktowa | COMBICON Connectors XL |
| Konstrukcja | wtyk |
| Liczba biegunów | 9 |
| Raster | 10,16 mm |
| Ilość przyłączy | 9 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 9 |
| Kołnierz mocujący | Kołnierz śrubowy |
| Właściwości | |
| Prąd znamionowy IN | 76 A |
| Napięcie znamionowe UN | 1000 V |
| Opór przejścia | 0,5 mΩ |
| Napięcie znamionowe (III/3) | 1000 V |
| Znamionowe napięcie udarowe (III/3) | 8 kV |
| Napięcie znamionowe (III/2) | 1000 V |
| Znamionowe napięcie udarowe (III/2) | 8 kV |
| Napięcie znamionowe (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| Technika przyłączeniowa | |
| Konstrukcja | Standard |
| System złączy | COMBICON PC 16 |
| Przekrój znamionowy | 16 mm² |
| Sposób połączenia styku | Gniazdo |
| Blokada | |
| Rodzaj rygla | Blokada śrubowa |
| Kołnierz mocujący | Kołnierz śrubowy |
| Moment dokręcania | 0,3 Nm ... 0,7 Nm |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze sprężynowe Push-in |
| Kierunek przyłączania przewód/płytka | 0 ° |
| Przekrój przewodu sztywnego | 0,75 mm² ... 16 mm² |
| Przekrój przewodu giętkiego | 0,75 mm² ... 16 mm² |
| Przekrój przewodu AWG | 18 ... 4 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,75 mm² ... 16 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,75 mm² ... 10 mm² |
| 2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego | 0,75 mm² ... 4 mm² |
| Sprawdzian trzpieniowy a x b / średnica | - / 5,4 mm |
| Długość odizolowania | 18 mm |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | Taśma posrebrzana |
| Powierzchnia metalowa w punkcie połączeniowym (warstwa wierzchnia) | Srebrny (4 - 8 µm Ag) |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Srebrny (4 - 8 µm Ag) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | zielony (6021) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Rysunek wymiarowy |
|
| Raster | 10,16 mm |
| Szerokość [w] | 109,2 mm |
| Wysokość [h] | 25,1 mm |
| Długość [l] | 44,5 mm |
| Kołnierz | |
| Moment dokręcania | 0,3 Nm ... 0,7 Nm |
| Uwaga dotycząca eksploatacji | Złącza wtykowe COMBICON są zgodnie z normą DIN EN 61984 złączami bez mocy łączeniowej (COC). Przy zgodnej z przepisami eksploatacji nie wolno ich podłączać ani odłączać pod napięciem i obciążeniem. |
| Przyłącze przewodu | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba uszkodzenia i poluzowania przewodu | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Wielokrotne podłączanie i odłączanie | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Próba wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Przekrój przewodu/rodzaj przewodu/siła ciągnąca wartość zadana/wartość rzeczywista | 0,75 mm² / sztywny / > 30 N |
| 0,75 mm² / giętki / > 30 N | |
| 16 mm² / sztywny / > 100 N | |
| 16 mm² / giętki / > 100 N | |
| Siły wtykania/wyciągania | |
| Specyfikacja pomiarowa | DIN EN 60512-13-2:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Liczba cykli | 50 |
| Siła wtykania na biegun ok. | 7 N |
| Siła wyciągania na biegun ok. | 7 N |
| Wytrzymałość napisów | |
| Specyfikacja pomiarowa | DIN EN 60068-2-70:1996-07 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Polaryzacja i kodowanie | |
| Specyfikacja pomiarowa | DIN EN 60512-13-5:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wizualna | |
| Specyfikacja pomiarowa | DIN EN 60512-1-1:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wymiarów | |
| Specyfikacja pomiarowa | DIN EN 60512-1-2:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Znamionowe napięcie impulsowe na wysokości morza | 9,8 kV |
| Rezystancja styku R1 | 0,5 mΩ |
| Rezystancja styku R2 | 0,5 mΩ |
| Liczba cykli podłączania-odłączania | 50 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Test klimatyczny | |
| Specyfikacja pomiarowa | DIN EN ISO 6988:1997-03 |
| Obciążenie korozyjne | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cykl |
| Obciążenie wysoką temperaturą | 100 °C/168 h |
| Napięcie przemienne wytrzymywane | 4,26 kV |
| Udary | |
| Specyfikacja pomiarowa | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Rodzaj udaru | O kształcie półsinusoidy |
| Przyspieszenie | 30g |
| Czas trwania udaru | 18 ms |
| Kierunki pomiaru | Oś X, Y i Z (dod. i uj.) |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | DIN EN 60512-5-1:2003-01 |
| Sprawdzona liczba pinów | 9 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60512-3-1:2003-01 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Cykle temperatury | |
| Specyfikacja pomiarowa | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 1000 V |
| Znamionowe napięcie udarowe (III/3) | 8 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 8 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 12,5 mm |
| Znamionowe napięcie izolacji (III/2) | 1000 V |
| Znamionowe napięcie udarowe (III/2) | 8 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 8 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 8 mm |
| Znamionowe napięcie izolacji (II/2) | 1000 V |
| Znamionowe napięcie udarowe (II/2) | 6 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 5,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 5,5 mm |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 66 A | 20 - 4 | ||
| Usegroup C | ||||
| 600 V | 66 A | 20 - 4 | ||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 1000 V | 76 A | 0,75 - 16 |
