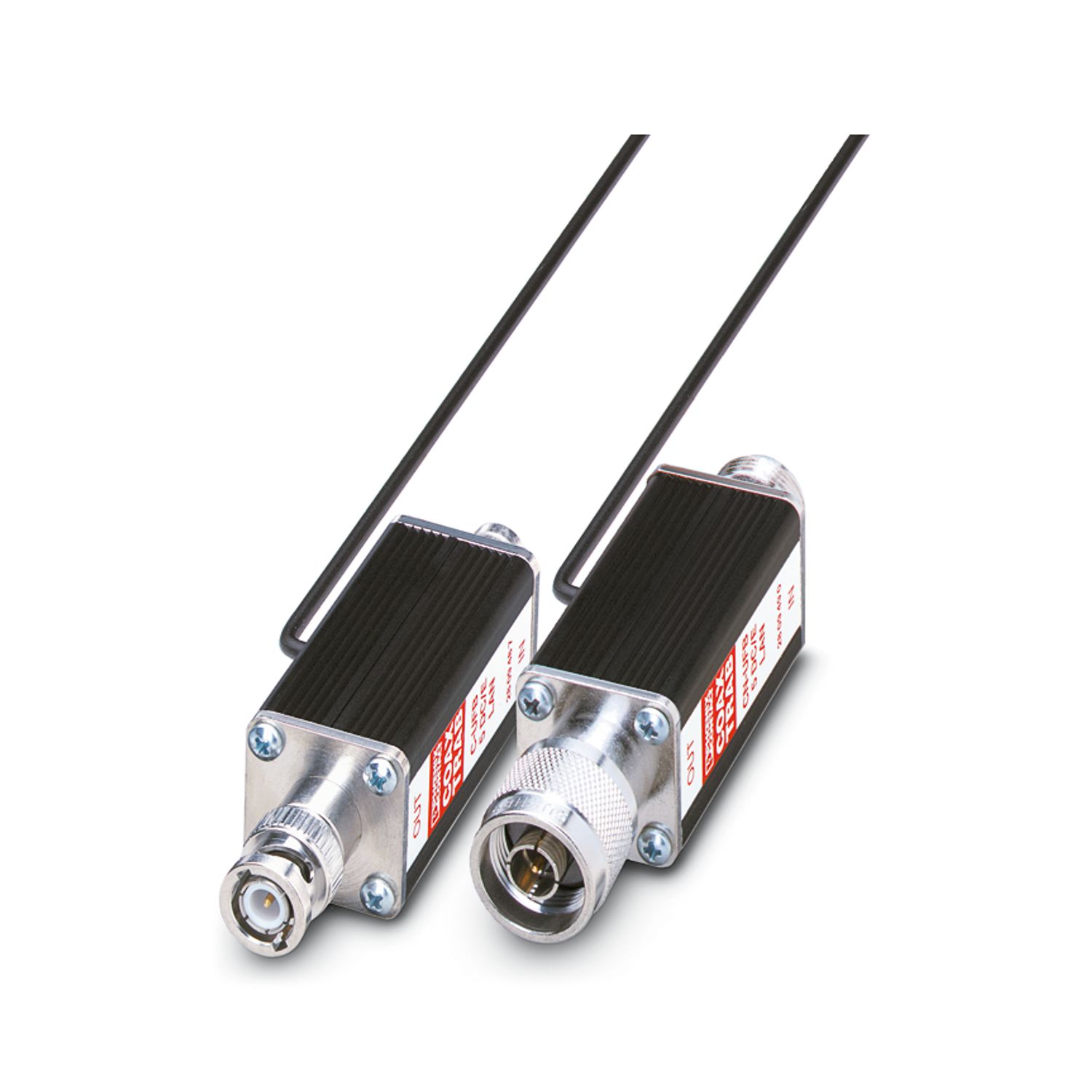

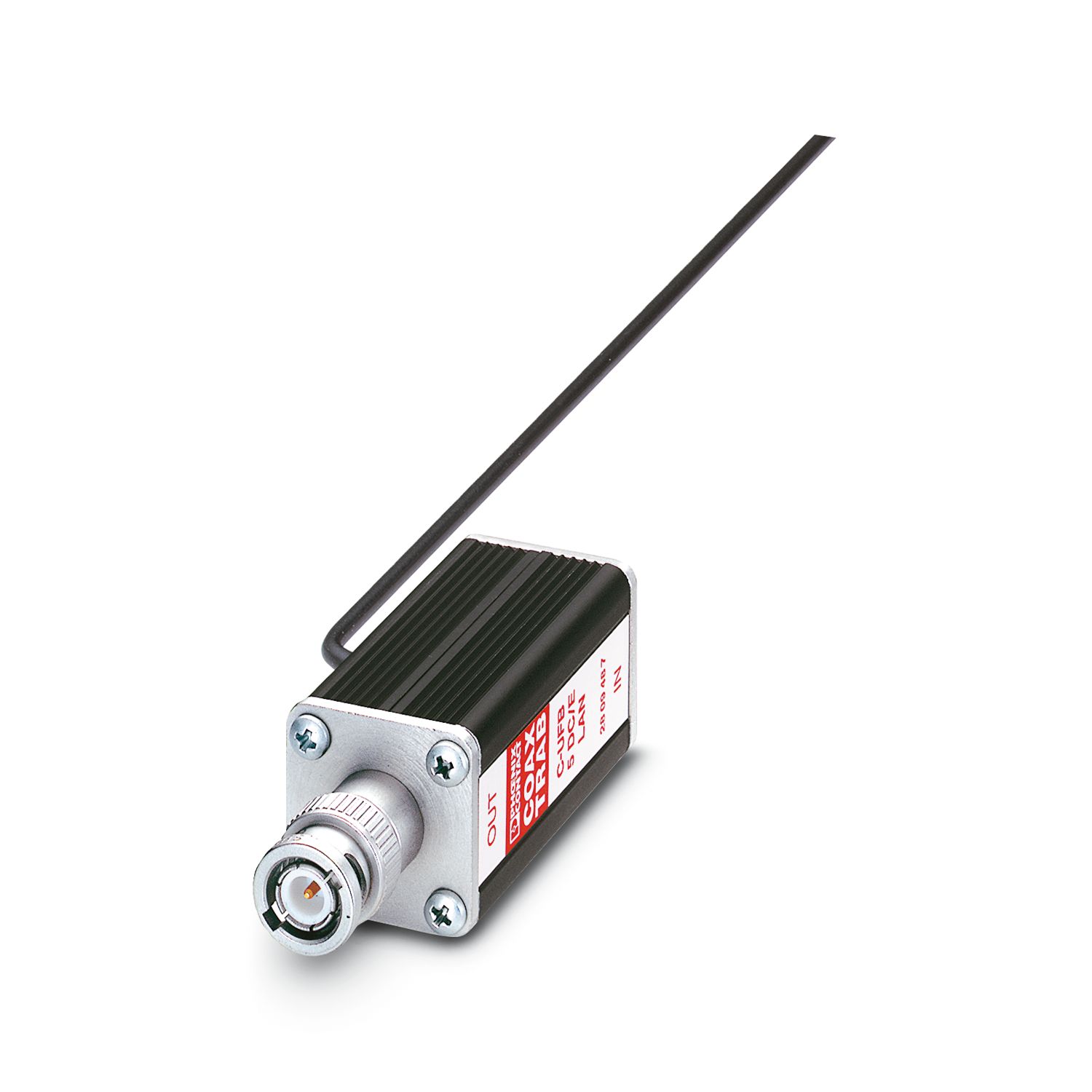

C-UFB- 5DC/E-LAN
-
Ogranicznik przepięć
2809487
Adapter z ochroną przeciwprzepięciową dla interfejsów sieci LAN, przyłącze: BNC gniazdo-wtyk

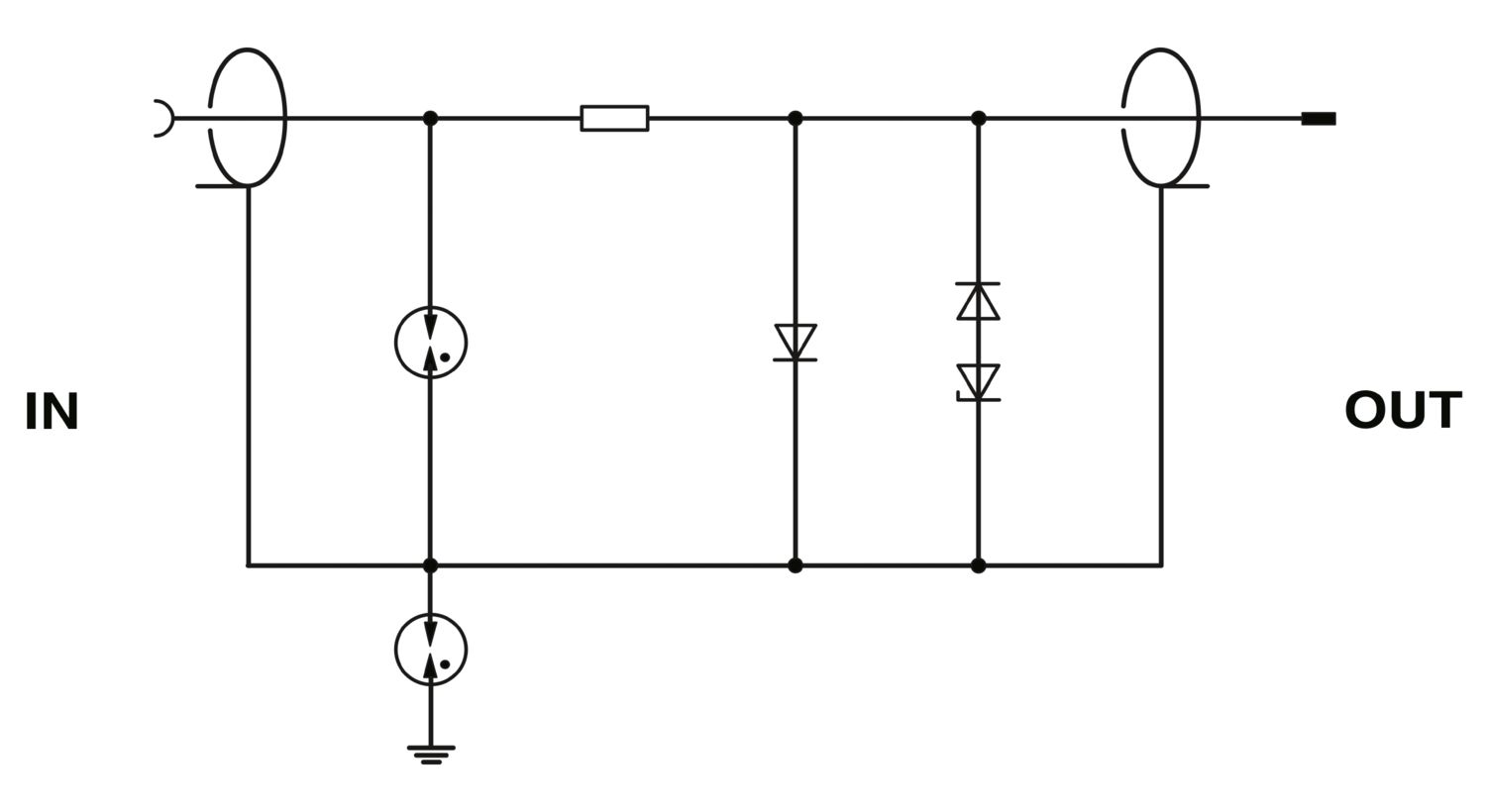

Szczegóły produktu
| Typ produktu | Ochrona przed przepięciami urządzeń informatycznych |
| Klasa testu IEC | C2 |
| C3 | |
| D1 | |
| Klasa wymagań VDE | C2 |
| C3 | |
| D1 | |
| Konstrukcja | Adapter |
| Liczba biegunów | 1 |
| Rodzaj przyłącza | BNC 50 Ω |

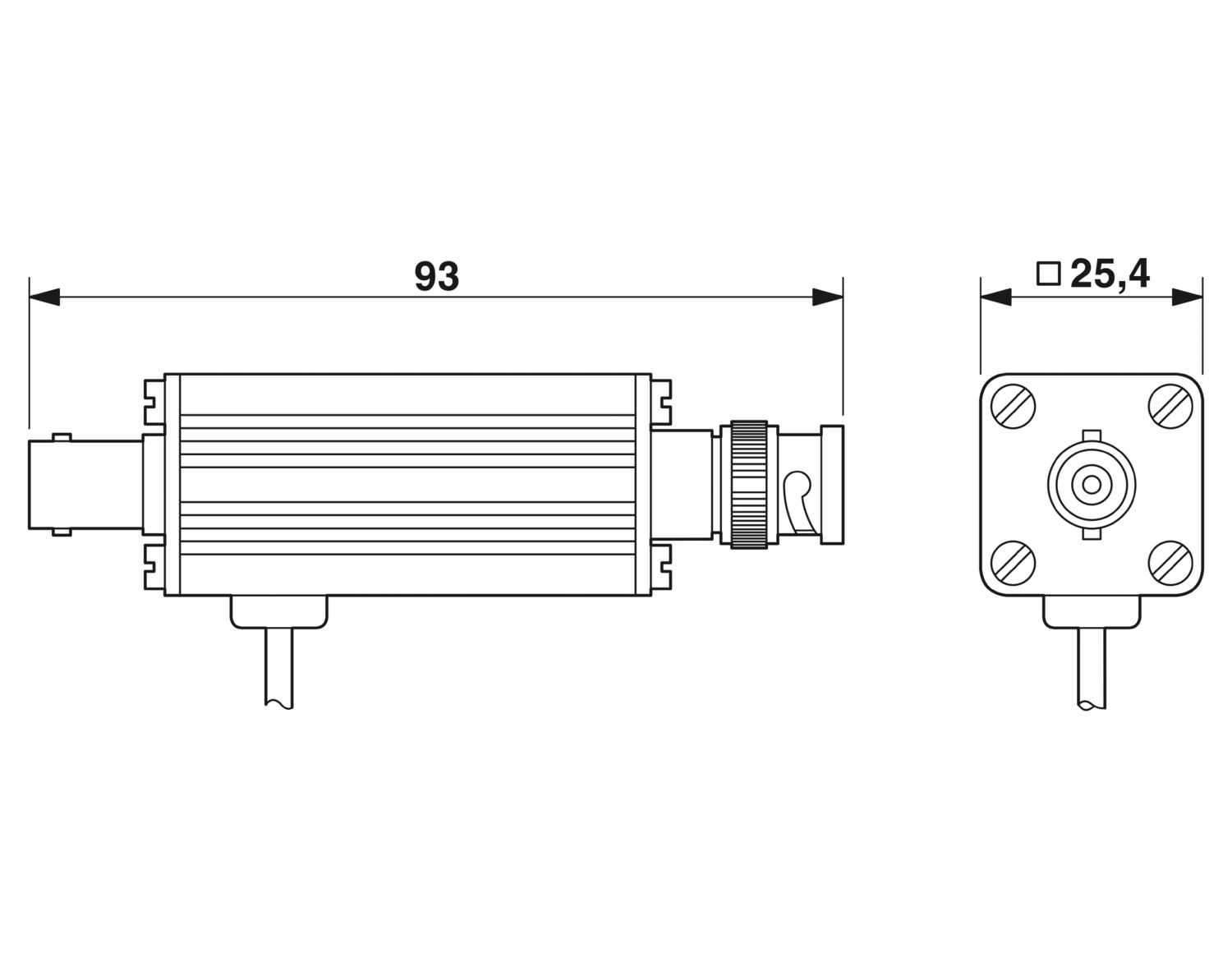

| Rysunek wymiarowy |
|
| Szerokość | 25,4 mm |
| Wysokość | 25,4 mm |
| Głębokość | 93 mm |
| Materiał obudowy | Aluminium |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Kierunek działania | Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Najwyższe napięcie stałe UC (żyła-żyła) | - 7,5 V DC (Żyła-ekran) |
| Najwyższe napięcie stałe UC (żyła-osłona) | 0,5 V DC (7,5 V DC) |
| Prąd roboczy IC przy UC | ≤ 100 µA |
| Prąd przewodu ochr. IPE | ≤ 1 µA |
| Znamionowy prąd odprowadzany In (8/20) µs (żyła-ziemia) | 10 kA |
| Znamionowy prąd odprowadzany In (8/20) µs (żyła-ekran) | 10 kA |
| Znamionowy prąd odprowadzany In (8/20) µs (ekran - ziemia) | 10 kA |
| Całkowity prąd udarowy (8/20) µs | 10 kA |
| ograniczenie napięcia wyjściowego przy 1 KV/µs (żyła-ziemia) spike | ≤ 600 V |
| ograniczenie napięcia wyjściowego przy 1 KV/µs (żyła-żyła) statycznie | ≤ 12 V |
| ograniczenie napięcia wyjściowego przy 1 KV/µs (żyła-ziemia) statycznie | ≤ 600 V |
| Napięcie resztkowe przy In (faza-faza) | ≤ 25 V |
| Napięcie resztkowe przy In (faza-uziemienie) | ≤ 400 V |
| Poziom ochrony Up (żyła-żyła) | ≤ 25 V (Żyła-ekran) |
| Poziom ochrony Up (żyła-uziemienie) | ≤ 600 V |
| Czas zadziałania tA (żyła-żyła) | ≤ 1 ns |
| czas zadziałania tA (żyła-ziemia) | ≤ 100 ns |
| Tłumienność wtrąceniowa aE, asym. | 0,3 dB (≤ 40 MHz / 50 Ω) |
| Częstotliwość graniczna fg (3 dB), asym. (PE) w systemie 100 Ω | typ. 200 MHz (50 Ω / żyła-ekran) |
| Częstotliwość graniczna fg (3 dB), asym. (ekran) w systemie 100 Ω | typ. 200 MHz (50 Ω) |
| Pojemność (faza – masa sygnału) | 25 pF (f=1 MHz / VR= 0 V) |
| Rezystancja na tor | 2,35 Ω ±10 % |
| Odporność na prąd udarowy (żyła-żyła) | C2 - 10 kV / 5 kA |
| Odporność na prąd udarowy (żyła-ziemia) | C2 - 10 kV / 5 kA |
| D1 - 2,5 kA |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Klasa wymagań VDE | C2 |
| C3 | |
| D1 | |
| Odstępy izolacyjne powietrzne i powierzchniowe | |
| Normy/przepisy | VDE 0110-1 / IEC 60664-1 |
| Normy Specyfikacja informatyczna | |
| Normy/przepisy | IEC 61643-21 |
| IEC 61643-21 | |
| Sposób montażu | Odpowiedni wtyk pośredni |
