ELR 1-SC-24DC/600AC-30
-
Stycznik półprzewodnikowy
1032921

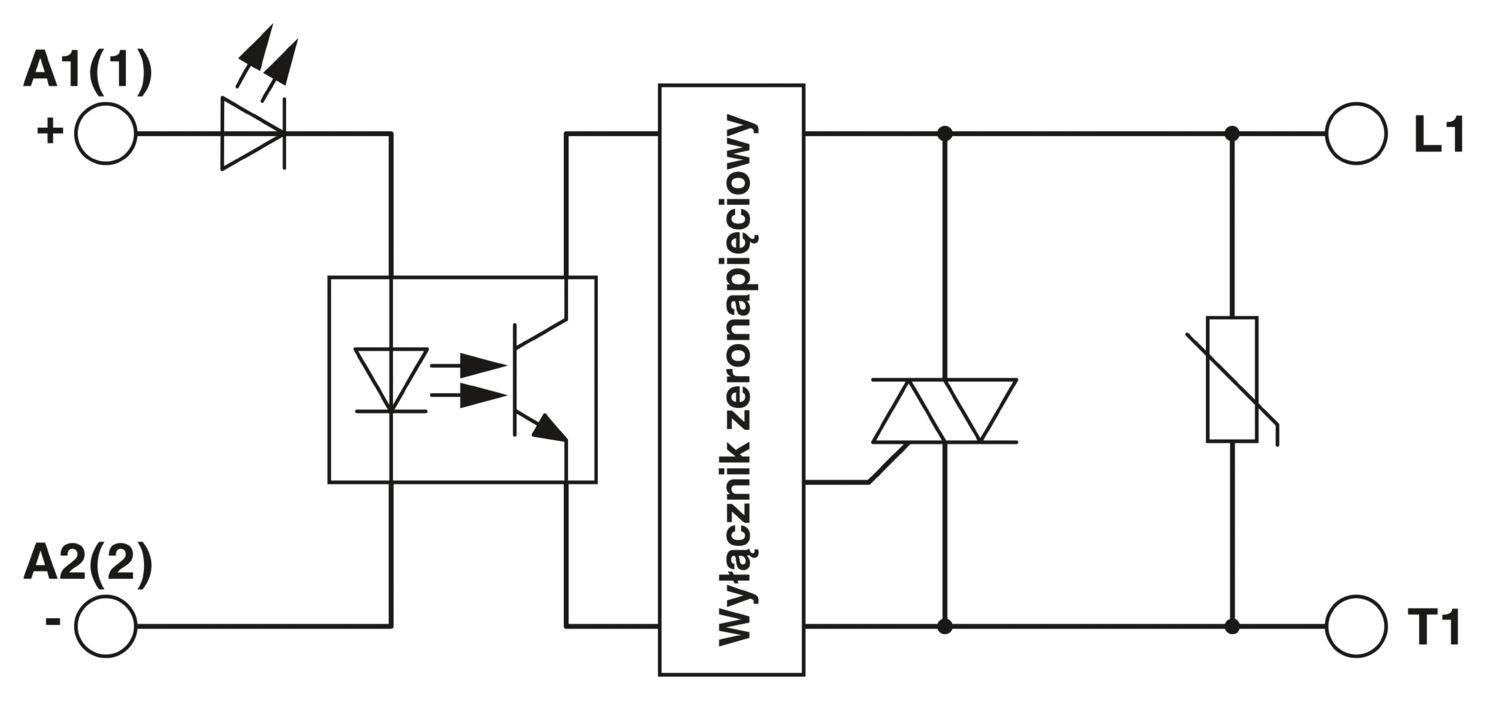

1-fazowy stycznik półprzewodnikowy, napięcie wejściowe: 24 V DC, prąd wyjściowy: 30 A, łącznik zeronapięciowy
Szczegóły produktu
| Typ produktu | Stycznik półprzewodnikowy |
| Liczba faz | 1 |
| Maksymalna utrata mocy w warunkach znamionowych | 28 W |
| Rodzaj sieci | 1-fazowy |
| Sterowanie | |
| Oznaczenie wejścia | Wejście sterujące |
| Napięcie znamionowe uruchomienia UC | 24 V DC |
| Zakres napięcia uruchomieniowego | 4 V DC ... 32 V DC |
| Prąd znamionowy uruchomienia IC | ok. 12 mA |
| Próg przełączenia | ≤ 1 V DC (Sygnał "0") |
| ≥ 4 V DC (Sygnał "1") | |
| wskaźnik napięcia roboczego | LED zielona |
| Częstotliwość przenoszenia | 25 Hz |
| Wyjście obciążenia | |
| Zakres napięcia roboczego | 42 V AC ... 660 V AC |
| Pomiarowe natężenie robocze dla AC-51 | 30 A |
| Pomiarowe natężenie robocze dla AC-53a | 15 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| Szczytowe napięcie zaporowe | 1200 V |
| Częstotliwość sieci | 45 Hz |
| 65 Hz | |
| Zakres prądu obciążenia | 250 mA ... 30 A (patrz krzywa redukcyjna) |
| prąd upływu | < 3 mA (w stanie wyłączonym) |
| Napięcie resztkowe | < 1 V |
| Prąd udarowy | 600 A (t = 10 ms) |
| Całka obciążenia granicznego | 1800 A2s |
| Układ ochronny | warystor |
| Kąt fazowy cos phi min | 0,5 |
| obwód sterowania | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 8 mm |
| Gwint śruby | M3 |
| Przekrój przewodu sztywnego | 0,5 mm² ... 2,5 mm² |
| Przekrój przewodu giętkiego | 0,5 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 18 ... 12 |
| Obwód obciążający | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| Długość odizolowania | 12 mm |
| Gwint śruby | M4 |
| Przekrój przewodu sztywnego | 2,5 mm² ... 6 mm² |
| Przekrój przewodu giętkiego | 1 mm² ... 4 mm² |
| Przekrój przewodu AWG | 14 ... 10 |
| Przyłącze przewodu ochronnego | |
| Rodzaj przyłącza | Końcówka oczkowa |
| Gwint śruby | M5 |
| Moment dokręcania | 1,5 Nm |
| wskaźnik napięcia roboczego | LED zielona |
| Szerokość | 18 mm |
| Wysokość | 110 mm |
| Głębokość | 103 mm |
| Kolor | szary (RAL 7042) |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -30 °C ... 70 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Normy / przepisy | |
| Normy/przepisy | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Sposób montażu | Montaż na szynie DIN |
| Informacja montażu | w rzędzie z odstępami ≥ 22,5 mm |
| Pozycja montażu | pionowo (szyna nośna — poziomo) |
| Numer artykułu | 1032921 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | CK6831 |
| Klucz produktu | DK6831 |
| Strona katalogu | Strona 49 (C-5-2019) |
| GTIN | 4055626537924 |
| Waga jednej sztuki (z opakowaniem) | 261,7 g |
| Waga jednej sztuki (bez opakowania) | 256 g |
| Numer taryfy celnej | 85364190 |
| Kraj pochodzenia | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak |
| zwolnienia/wyłączenia, o ile są znane | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Lead (nr CAS: 7439-92-1) |
| EF3.0 Zmiana klimatu | |
| CO2e kg | 3,508 kg CO2e |
