HC-M-B10-MFH-H
-
Ramka na moduły
1182089
Ramka na moduły, rozmiar: B10, wykonanie : po stronie tulei (A, B, C, ...), 4 mm2 ... 6 mm2, zastosowanie: Ramka na moduły
Szczegóły produktu
| Informacje ogólne | Ten produkt zastępuje 1417404 HC-M-B10-MF-H |
| Typ produktu | Ramka na moduły |
| Seria | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Zastosowanie | Ramka na moduły |
| Konstrukcja | B10 |
| Liczba gniazd na moduły | 3 |
| Wykonanie | po stronie tulei (A, B, C, ...) |
| Typ ramy | Ramka na moduły |
| Przyłącze przewodu | |
| Przekrój przyłącza | 4 mm² ... 6 mm² (do przewodów PE - strona energetyczna) |
| 1 mm² ... 2,5 mm² (do przewodów PE strona sterownicza) | |
| Przekrój przyłączanego przewodu AWG | 12 ... 10 (do przewodów PE - strona energetyczna) |
| 18 ... 14 (do przewodów PE strona sterownicza) | |
| Moment dokręcania | 0,5 Nm ... 0,8 Nm (Śruby mocujące do montażu w obudowie HEAVYCON) |

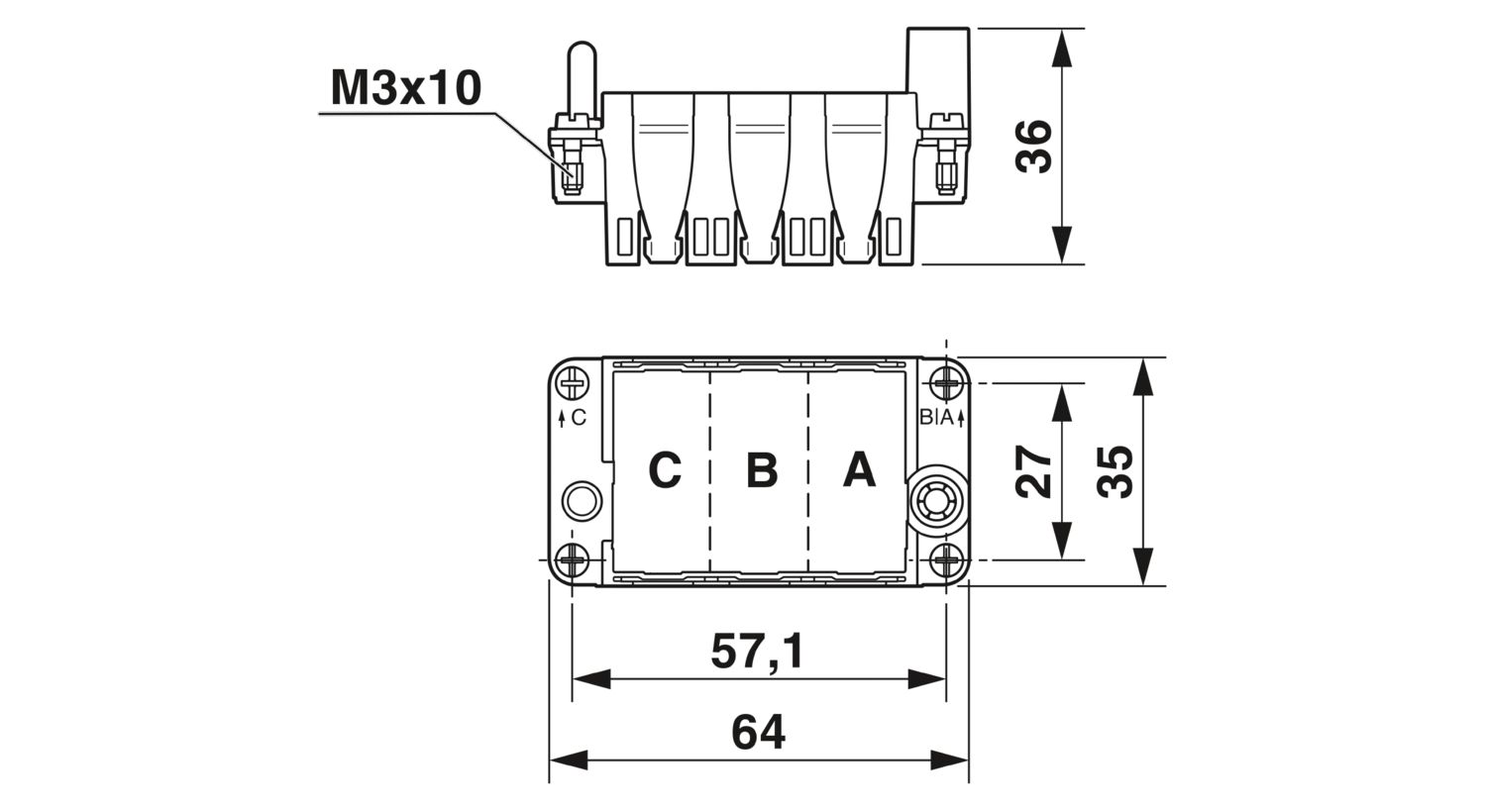

| Rysunek wymiarowy |
|
| Szerokość | 34,9 mm |
| Wysokość | 36 mm |
| Długość | 64 mm |
| materiał uchwytu styków | stop cynku do ciśnieniowego odlewania |
| Dane mechaniczne | |
| Liczba cykli wtykania | ≥ 500 |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
| Informacja montażu | HC-MHR-PE16 ( 1636981) do rozszerzenia przyłącza PE na 16mm². |
| W przypadku żył PE założyć ochronę na żyły (śruby przyłączeniowe PE bez osłony drutu), w przypadku obudów bez króćca z bocznym odgałęzieniem maks. długość gwintu przepustu kablowego 12 mm | |
| W przypadku zastosowania ramki na moduły w obudowach metalowych należy zapewnić podłączenie przewodu ochronnego przez przyłącze PE znajdujące się przy ramce na moduły lub przez specjalny metalowy moduł PE |
