CA-19S1NP2HZ00
-
Złącze wtykowe urządzeń ścianki tylnej
1628090
M23, Złącze wtykowe urządzeń ścianki tylnej, seria: CA, prosta, ekranowany: tak, do blokady standardowej i SPEEDCON, liczba biegunów: 16+3, Kierunek obrotu: standard, sposób połączenia styku: Gniazdo, Złącze wlutowywane, Uszczelka osiowa, kodowanie: N, ten artykuł powinien być wolny od ołowiu od 1 kw. 2027 r. zgodnie z RoHS II bez wyjątku 6c (Pb < 0,1%), alternatywa bezołowiowa jest dostępna z wyprzedzeniem na żądanie
Szczegóły produktu
| Typ produktu | Złącza okrągłe (po stronie urządzenia) |

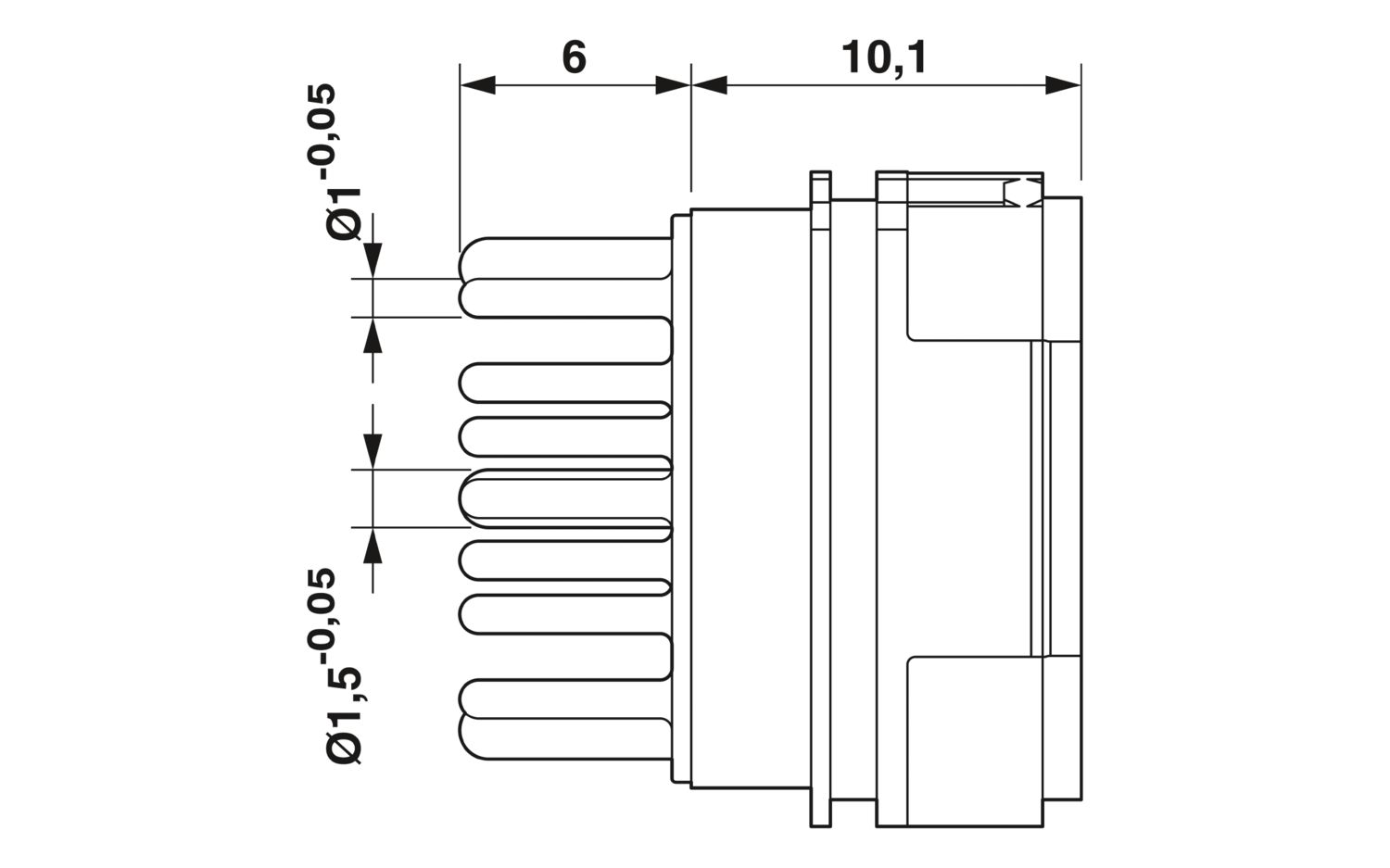

| Rysunek wymiarowy |
|
| Długość kołka lutowniczego | 3,55 mm |
| 3,55 mm |
| Klasa palności wg UL 94 | V0 |
| Izolator | |
| Kodowanie | N |
| materiał styku | CuZn |
| materiał powierzchni styku | Ni/Au |
| Rodzaj przyłącza | Złącze wlutowywane |
| Rodzaj zestyku | Gniazdo |
| Zastosowanie | Sygnał |
| Liczba biegunów | 19 |
| Kierunek obrotu | standard |
| wygląd wtyku | 16+3 |
| Liczba Styk (Grupa styków 1) | 3 |
| średnica Styk (Grupa styków 1) | 1,5 mm |
| Przekrój linki min. Styk (Grupa styków 1) | 0,08 mm² |
| Przekrój linki maks. Styk (Grupa styków 1) | 1 mm² |
| Prąd znamionowy Styk (Grupa styków 1) | 10 A (przy maks. przekroju przyłączeniowym) |
| Napięcie znamionowe Styk (Grupa styków 1) | 48 V AC |
| 74 V DC | |
| Znamionowe napięcie udarowe | 1,5 kV |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |
| Liczba Kontakt | 16 |
| średnica Kontakt | 1 mm |
| Przekrój linki min. Kontakt | 0,08 mm² |
| Przekrój linki maks. Kontakt | 1 mm² |
| Prąd znamionowy na styk sygnałowy | 8 A |
| Napięcie znamionowe Kontakt | 48 V AC |
| 74 V DC | |
| Liczba Styk | 0 |
| Obudowa | |
| Rodzaj gwintu | M23 |
| Rodzaj rygla | do blokady standardowej i SPEEDCON |
| Przepust Pg | bez |
| Materiał obudowy | Części obrotowe: stop miedziano-cynowy (CuZn), części z odlewów ciśnieniowych: cynk (GD-Zn) |
| Stopień ochrony (wetknięty) | IP67 |
Korzyści
Możliwość bezpiecznego zastosowania na obiektach dzięki wysokim stopniom ochrony
Złącze wtykowe do uniwersalnego konfekcjonowania na miejscu
Ciągła ochrona kompatybilności elektromagnetycznej dzięki niezawodnemu przesyłaniu sygnałów
Połączenie lutowane: sprawdzona technologia przyłączania różnych przewodów
Właściwy dla zastosowania montaż ścienny do wyboru za pomocą gwintu lub zabezpieczenia przed przekręceniem i nakrętki kontrującej
