HC-STA-B10-SLWSC-2SSM25-ELC-AL
-
Obudowa
1412845
Obudowa gniazda z bocznym wyprowadzeniem kabla B10, z pałąkiem wzdłużnym, materiał: odlew aluminiowy ciśnieniowy, odporny na wodę morską, materiał pokrywy ochronnej: PC, odejście kabla: 2, boczne, 2x M25, wysokość: 54,6 mm, dławnica kablowa: bez, klapka ochronna: tak, Standard
Szczegóły produktu
| Informacje ogólne | do wkładek stykowych HC-B10, BB18, DD42, M, K8/24 |
| Informacje ogólne | dostępny również w wersji malowanej proszkowo lub kolorowej: 1372605 HC-STA-B10-SLWSC-2SSM25-EL/.../... |
| Typ produktu | Obudowy z ryglowaniem pałąkami |
| Rodzaj obudowy | Obudowa gniazda z bocznym wyprowadzeniem kabla |
| Zastosowanie | Standard |
| Konstrukcja | B10 |
| Ilość odejść kablowych | 2 |
| Rodzaj dławików | 2x M25 |
| Wykonanie | Niska konstrukcja |
| Klapka ochronna | tak |
| Wyprowadzenie kabla | boczne |
| Przepust Pg | bez |

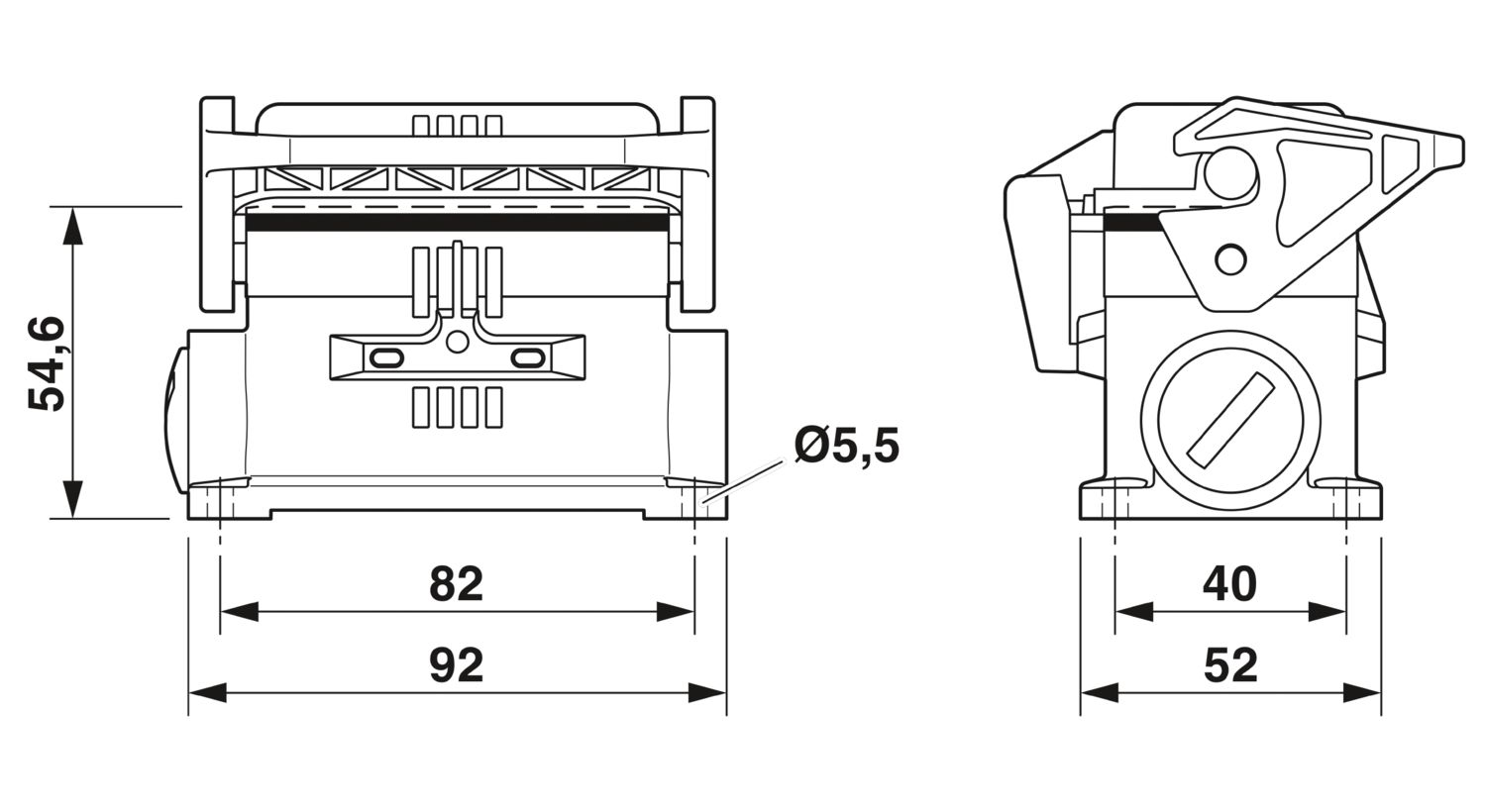

| Rysunek wymiarowy |
|
| Szerokość | 52 mm |
| Wysokość | 54,6 mm |
| Długość | 92 mm |
| Średnica otworu | 5,5 mm |
| Klasa palności wg UL 94 | V0 (Blokada) |
| V0 (Klapka ochronna) | |
| Materiał uszczelki | NBR, przewodząca |
| Materiał obudowy | odlew aluminiowy ciśnieniowy, odporny na wodę morską |
| Materiał powłoki obudowy | niepowlekany |
| materiał pokrywy ochronnej | PC |
| materiał pałąka ryglującego | PA |
| Dane mechaniczne | |
| Rodzaj dławików | 2x M25 |
| typ ryglowania | Pałąk |
| Moment dokręcania | 2 Nm ... 3 Nm (do śrub mocujących M5 obudowy gniazda z bocznym wyprowadzeniem kabla) |
| Informacja montażu | Otwór jest zamknięty plastikową zaślepką i można go otworzyć śrubokrętem. |
| Warunki otoczenia | |
| Stopień ochrony | IP66 (z zablokowaną osłoną) |
| IP67 (w stanie wetkniętym) | |
| Stopień ochrony (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Wytrzymałość udarowa | IK08 |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
Korzyści
Dobre działanie ekranujące przy zakłóceniach elektromagnetycznych
