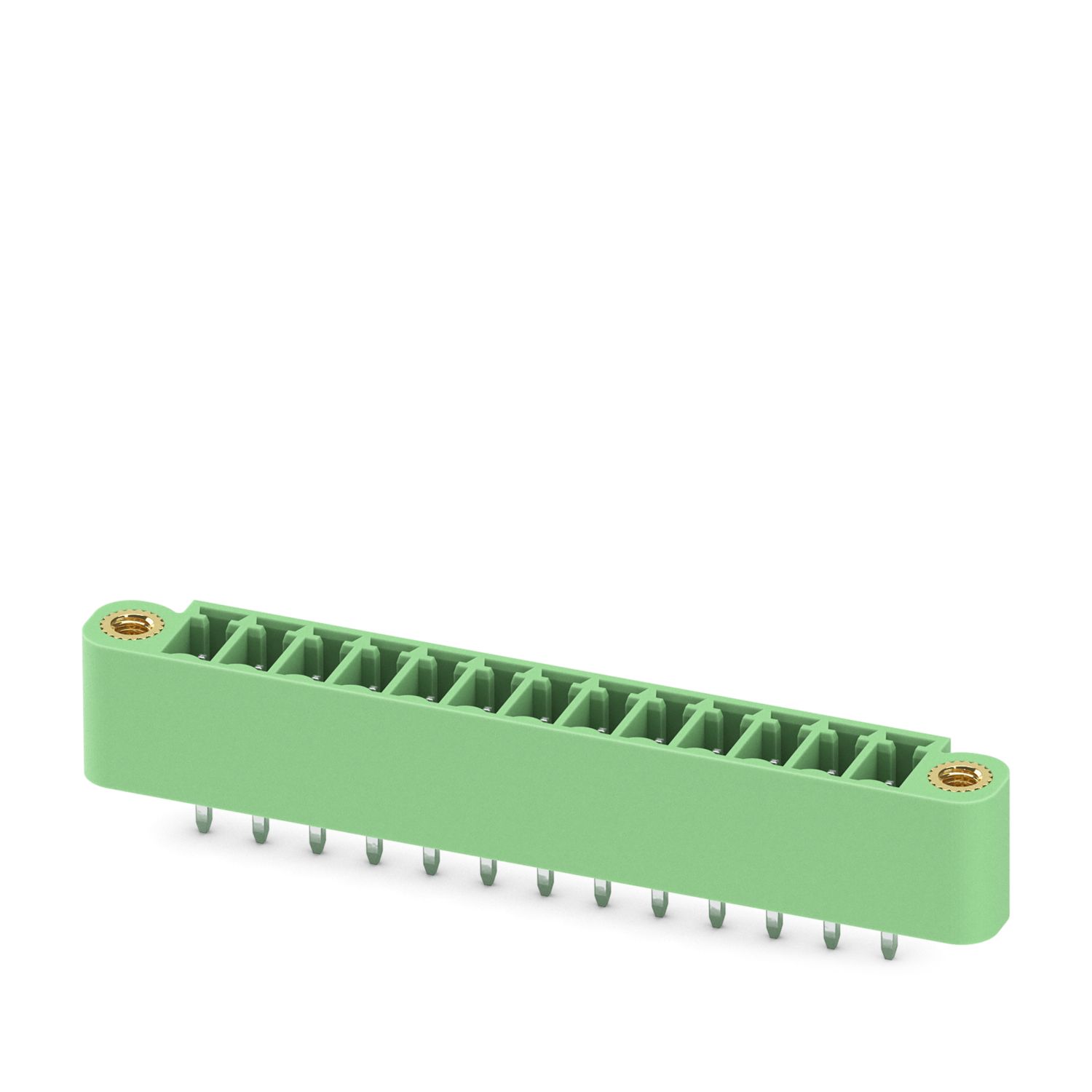

Gniazdo do PCB, przekrój znamionowy: 1,5 mm2, kolor: białozielony, prąd znamionowy: 8 A, napięcie znamionowe (III/2): 160 V, powierzchnia styku: Sn, sposób połączenia styku: Pin, liczba potencjałów: 13, liczba rzędów: 1, liczba biegunów: 13, ilość przyłączy: 13, rodzina produktów: BCH-VF, raster: 3,5 mm, montaż: Lutowanie na fali, układ pinów: Liniowe ustawienie kołków, długość pinu [P]: 3,4 mm, liczba pinów lutowniczych na każdy potencjał: 1, system wtyków: BASICLINE 1,5, Ustawienie przodu wtyku: Standard, blokada: Blokada śrubowa, rodzaj mocowania: Kołnierz gwintowany, rodzaj opakowania: zapakowany w karton
| Typ produktu | Gniazdo do PCB |
| Rodzina produktów | BCH-VF |
| Linia produktowa | COMBICON Connectors S |
| Konstrukcja | Standard |
| Liczba biegunów | 13 |
| Raster | 3,5 mm |
| Ilość przyłączy | 13 |
| Liczba rzędów | 1 |
| Liczba potencjałów | 13 |
| Kołnierz mocujący | Kołnierz gwintowany |
| Pinlayout | Liniowe ustawienie kołków |
| Liczba pinów lutowniczych na każdy potencjał | 1 |
| Właściwości | |
| Prąd znamionowy IN | 8 A |
| Napięcie znamionowe UN | 160 V |
| Rezystancja stykowa | 4,2 mΩ |
| Napięcie znamionowe (III/3) | 160 V |
| Znamionowe napięcie udarowe (III/3) | 2,5 kV |
| Napięcie znamionowe (III/2) | 160 V |
| Znamionowe napięcie udarowe (III/2) | 2,5 kV |
| Napięcie znamionowe (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 2,5 kV |
| Sposób montażu | Lutowanie na fali |
| Pinlayout | Liniowe ustawienie kołków |
| Kołnierz | |
| Moment dokręcania | 0,3 Nm |
| Dane materiałowe - obudowa | |
| Wskazówka | Zgodność z WEEE/RoHS, bez wąsów wg IEC 60068-2-82/JEDEC JESD 201 |
| materiał styku | Stop miedzi |
| Jakość powierzchni | ocynowanie galwaniczne |
| Powierzchnia metalowa w obszarze połączenia (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze połączenia (warstwa pośrednia) | Nikiel (1,5 - 4 µm Ni) |
| Powierzchnia metalowa w obszarze lutowania (warstwa wierzchnia) | Cyna (4 - 8 µm Sn) |
| Powierzchnia metalowa w obszarze lutowania (warstwa pośrednia) | Nikiel (1,5 - 4 µm Ni) |
| Dane materiałowe - obudowa | |
| Kolor (Obudowa) | białozielony (6019) |
| Materiał izolacyjny | PA |
| Grupa materiału izolacyjnego | I |
| CTI wg IEC 60112 | 600 |
| Klasa palności wg UL 94 | V0 |
| Badanie rozżarzonym drutem palności płomieniem materiałów wg EN 60695-2-12 | 850 |
| Badanie rozżarzonym drutem zapalności materiałów wg EN 60695-2-13 | 775 |
| Temperatura próby wciskania kulki wg EN 60695-10-2 | 125 °C |
| Rysunek wymiarowy |
|
| Raster | 3,5 mm |
| Szerokość [w] | 55,8 mm |
| Wysokość [h] | 12,6 mm |
| Długość [l] | 7,4 mm |
| Wysokość | 9,2 mm |
| Długość kołka lutowniczego [P] | 3,4 mm |
| Wymiary kołka | 0,8 x 0,8 mm |
| Konstrukcja PCB | |
| Średnica otworu | 1,2 mm |
| Kontrola wizualna | |
| Specyfikacja pomiarowa | DIN EN 60512-1-1:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Kontrola wymiarów | |
| Specyfikacja pomiarowa | DIN EN 60512-1-2:2003-01 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Wytrzymałość napisów | |
| Specyfikacja pomiarowa | DIN EN 60068-2-70:1996-07 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Polaryzacja i kodowanie | |
| Specyfikacja pomiarowa | DIN EN 60512-13-5:2006-11 |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Siły wtykania/wyciągania | |
| Wynik | Badanie zakończone wynikiem pozytywnym |
| Liczba cykli | 25 |
| Siła wtykania na biegun ok. | 5 N |
| Siła wyciągania na biegun ok. | 2 N |
| Badanie termiczne | Grupa badań C | |
| Specyfikacja pomiarowa | DIN EN 60512-5-1:2003-01 |
| Sprawdzona liczba pinów | 16 |
| Rezystancja izolacji | |
| Specyfikacja pomiarowa | DIN EN 60512-3-1:2003-01 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Odstępy izolacyjne powietrzne i powierzchniowe | | |
| Specyfikacja pomiarowa | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupa materiału izolacyjnego | I |
| Odporność na prądy pełzające (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Znamionowe napięcie izolacji (III/3) | 160 V |
| Znamionowe napięcie udarowe (III/3) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/3) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/3) | 2 mm |
| Znamionowe napięcie izolacji (III/2) | 160 V |
| Znamionowe napięcie udarowe (III/2) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (III/2) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (III/2) | 1,5 mm |
| Znamionowe napięcie izolacji (II/2) | 320 V |
| Znamionowe napięcie udarowe (II/2) | 2,5 kV |
| minimalny odstęp izolacyjny powietrzny - pole niejednorodne (II/2) | 1,5 mm |
| minimalny odstęp izolacyjny powierzchniowy (II/2) | 1,6 mm |
| Badanie odporności na drgania | |
| Specyfikacja pomiarowa | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Częstotliwość | 10 - 150 - 10 Hz |
| Prędkość przesuwu | 1 oktawa/min |
| Amplituda | 0,35 mm (10 Hz ... 60,1 Hz) |
| Przyspieszenie | 5g (60,1 Hz ... 150 Hz) |
| Czas pomiaru na oś | 2,5 h |
| Kierunki pomiaru | Oś X, Y i Z |
| Badanie trwałości | |
| Specyfikacja pomiarowa | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Znamionowe napięcie impulsowe na wysokości morza | 2,95 kV |
| Rezystancja styku R1 | 4,2 mΩ |
| Rezystancja styku R2 | 4,2 mΩ |
| Liczba cykli podłączania-odłączania | 25 |
| Rezystancja izolacji sąsiednich biegunów | > 5 MΩ |
| Test klimatyczny | |
| Specyfikacja pomiarowa | DIN EN ISO 22479:2022-08 |
| Obciążenie korozyjne | 0,2 dm3 SO2 na 300 dm3/40 °C/1 cykl |
| Obciążenie wysoką temperaturą | 100 °C/168 h |
| Napięcie przemienne wytrzymywane | 1,39 kV |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 100 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Względna wilgotność powietrza (składowanie/transport) | 30 % ... 70 % |
| Temperatura otoczenia (montaż) | -5 °C ... 100 °C |
| Rodzaj opakowania | zapakowany w karton |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 250 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 160 V | 8 A | 0,2 - 1,5 |
