Nowa 4. generacja modułów QUINT ORING jest dostępna z ochroną przed przepięciami specyficzną dla zastosowania i dwoma wyjściami, aby zapewnić maksymalną dyspozycyjność systemu. Technologia ACB (Auto Current Balancing) podwaja również żywotność zasilaczy redundancyjnych, a tym samym pomaga zminimalizować koszty systemu.
QUINT4-ORING/12-24DC/2X10/2X10
-
Moduł redundancyjny
1088206

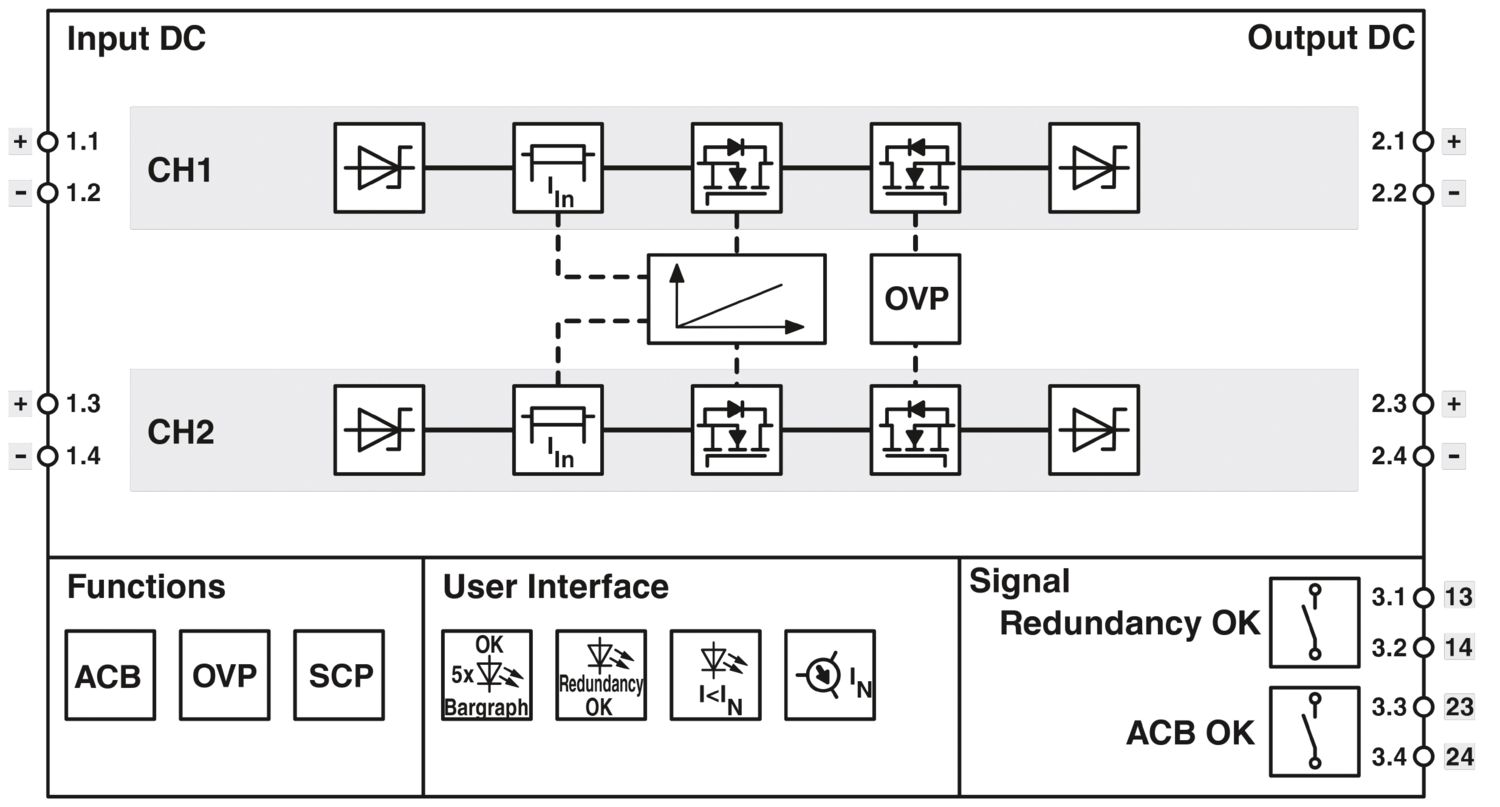

Aktywny moduł redundancyjny QUINT ORING z odsprzężeniem MOSFET, ACB Technology, Montaż na szynie DIN, 12 V DC ... 24 V DC, 2x 10 A, 2x 10 A
Szczegóły produktu
| Zakres znamionowego napięcia wejściowego | 12 V DC ... 24 V DC |
| Zakres napięcia wejściowego | 8 V DC ... 29,5 V DC |
| Rodzaj napięcia zasilania | DC |
| Znamionowy prąd wejściowy (IN) | 2x 10 A |
| Statyczny Boost (IStat.Boost) | 2x 12,5 A |
| Dynamiczny Boost (Idyn.boost) | 2x 20 A (5 s) |
| Selective Fuse Breaking (ISFB) | 2x 60 A (15 ms) |
| Zabezp. przed zamianą biegunów | < tak60 V DC |
| Przewidziany wyłącznik do ochrony wejścia | 60 V DC |
| 16 A (Charakterystyka B, C) | |
| Spadek napięcia wejście/wyjście | typ. 0,1 V (IOUT = 10 A) |

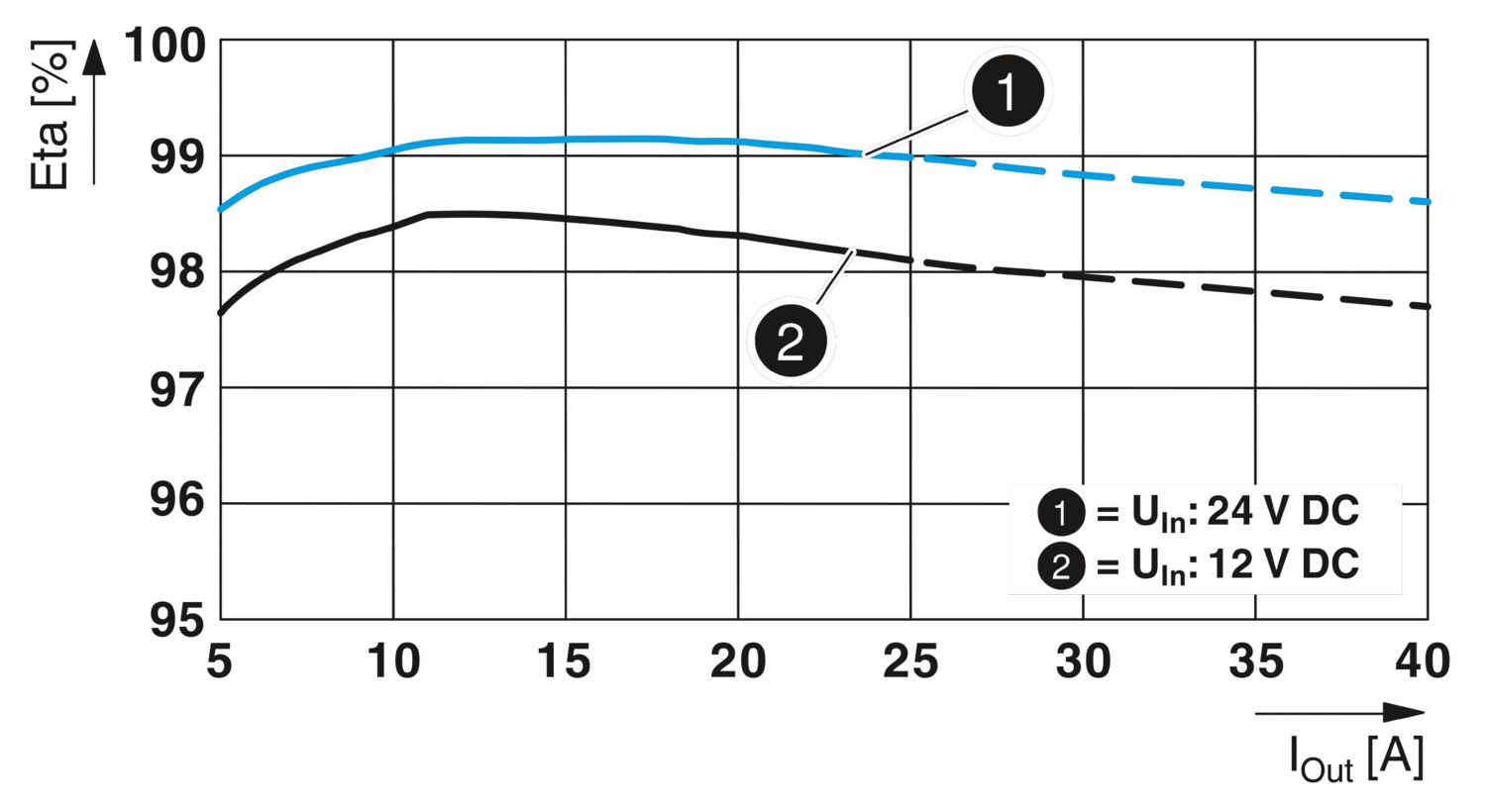

| Sprawność | typ. 98,5 % (12 V DC) |
| typ. 99 % (24 V DC) | |
| napięcie wyjścia znamionowe | UIn - 0,1 V |
| Znamionowy prąd wyjściowy (IN) | 2x 10 A |
| 1x 20 A | |
| Statyczny Boost (IStat.Boost) | 2x 12,5 A |
| 1x 25 A | |
| Dynamiczny Boost (Idyn.boost) | 2x 20 A (5 s) |
| 1x 40 A (5 s) | |
| Selective Fuse Breaking (ISFB) | 2x 60 A (15 ms) |
| 1x 120 A (15 ms) | |
| możliwość łączenia szeregowego | nie |
| Odporność na przepływ zwrotny | ≤ 32 V DC |
| Ochrona przed przepięciem na wyjściu (OVP) | < 32 V DC |
| Maksymalna moc strat, obciążenie znamionowe | 4,08 W (IOUT = 40 A) |
| 4,25 W (IOUT = 20 A) |
| Wejście | |
| Pozycja | 1.x |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| drut | 0,2 mm² ... 6 mm² |
| linka | 0,2 mm² ... 4 mm² |
| linka z tulejką nieizolowaną | 0,25 mm² ... 4 mm² |
| linka z tulejką izolowaną | 0,25 mm² ... 4 mm² |
| AWG | 24 ... 10 |
| Długość odizolowania | 8 mm |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Rodzaj gniazda łba śruby | Nacięcie wzdłużne L |
| Wyjście | |
| Pozycja | 2.x |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze śrubowe |
| drut | 0,2 mm² ... 6 mm² |
| linka | 0,2 mm² ... 4 mm² |
| linka z tulejką nieizolowaną | 0,25 mm² ... 4 mm² |
| linka z tulejką izolowaną | 0,25 mm² ... 4 mm² |
| AWG | 24 ... 10 |
| Długość odizolowania | 8 mm |
| Moment dokręcania | 0,5 Nm ... 0,6 Nm |
| Rodzaj gniazda łba śruby | Nacięcie wzdłużne L |
| Sygnał | |
| Pozycja | 3.x |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| drut | 0,2 mm² ... 1,5 mm² |
| linka | 0,2 mm² ... 1,5 mm² |
| linka z tulejką nieizolowaną | 0,2 mm² ... 1,5 mm² |
| linka z tulejką izolowaną | 0,2 mm² ... 0,75 mm² |
| drut (AWG) | 24 ... 16 |
| Długość odizolowania | 8 mm |
| Sygnalizacja LED | |
| Sposoby sygnalizacji | DC OK (zielony) |
| Próg sygnału | Redundancja OK (Dioda świeci się na zielono) |
| I < In (Dioda świeci się na zielono) | |
| ACB OK (Dioda świeci się na zielono) | |
| ACB OK (źródła lekko niesymetryczne) (Świeci się zielona i żółta dioda LED) | |
| Źródła niesymetryczne (Miga czerwona dioda LED) | |
| Wyjście sygnałowe Przekaźnik elektromechaniczny 13/14 | |
| Oznakowanie przyłączy | 3.1, 3.2 |
| Oznaczenie sygnalizacji | Relais 13/14 |
| Zestyk przełączający (bez bezpośredniego uziemienia) | Bezpotencjałowe |
| Cyfrowe | 30 V DC |
| 100 mA | |
| Opcja sygnału | Redundancja OK |
| Wyjście sygnałowe Przekaźnik 23/24 | |
| Oznakowanie przyłączy | 3.3, 3.4 |
| Oznaczenie sygnalizacji | Relais 23/24 |
| Zestyk przełączający (bez bezpośredniego uziemienia) | Bezpotencjałowe |
| Cyfrowe | 30 V DC |
| 100 mA | |
| Opcja sygnału | ACB OK |
| Napięcie izolacji wejście, wyjście/obudowa | 600 V AC |
| 850 V DC |
| Typ produktu | Moduł redundancyjny |
| Rodzina produktów | QUINT ORING |
| MTBF (IEC 61709, SN 29500) | > 2101000 h (25 °C) |
| > 1247000 h (40 °C) | |
| > 599000 h (60 °C) | |
| Dyrektywa w sprawie ochrony środowiska | Dyrektywa RoHS 2011/65/UE |
| WEEE | |
| Reach | |
| Dioda LED | tak |
| Właściwości izolacji | |
| Klasa ochrony | III |
| Stopień zabrudzenia | 2 |
| Spodziewana żywotność (kondensatory elektrolityczne) | |
| Prąd | 20 A |
| Temperatura | 40 °C |
| Czas | 295000 h |
| Tekst dodatkowy | 12 V DC |
| Spodziewana żywotność (kondensatory elektrolityczne) | |
| Prąd | 20 A |
| Temperatura | 40 °C |
| Czas | 240000 h |
| Tekst dodatkowy | 24 V DC |

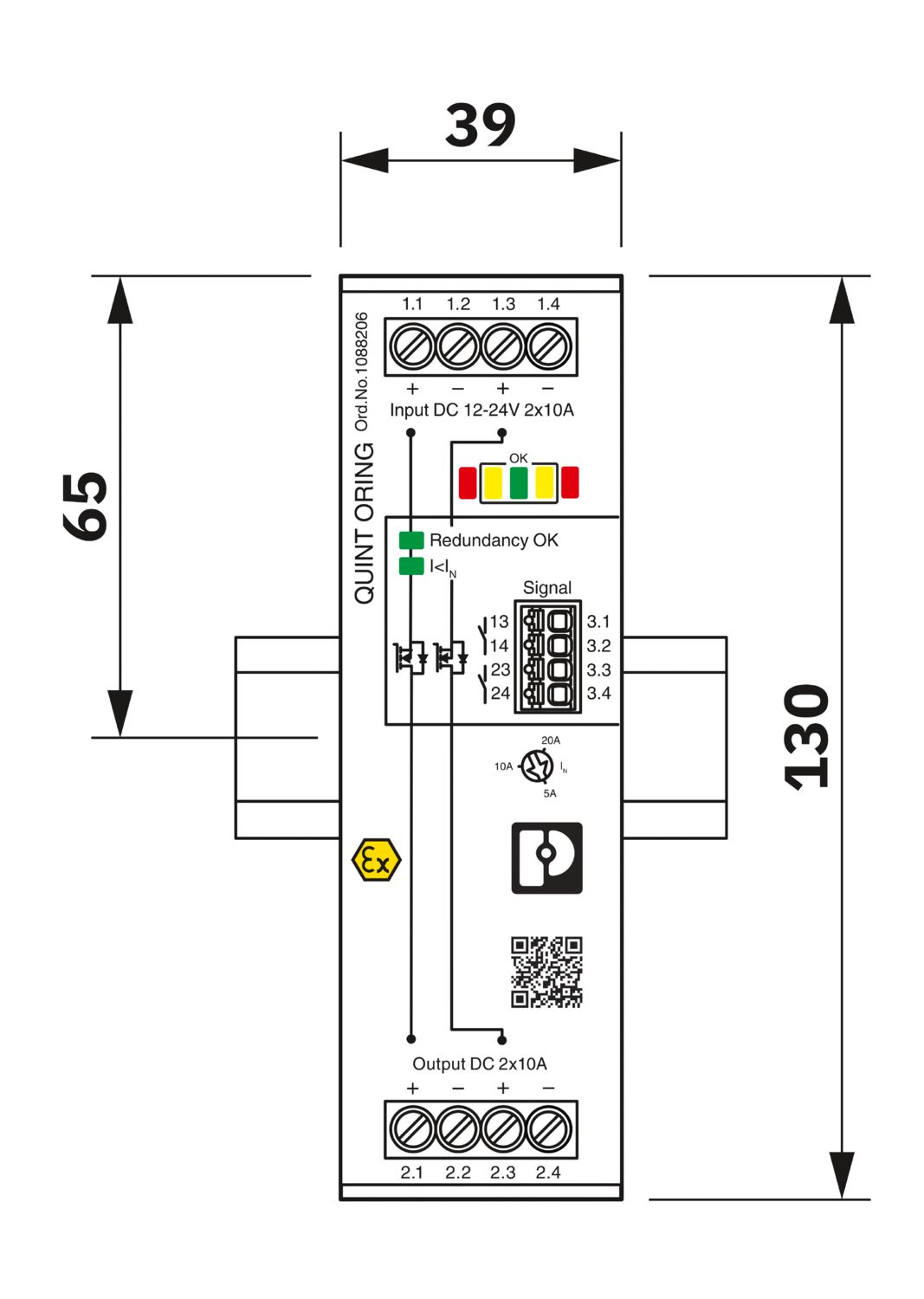

| Wymiary produktu | |
| Szerokość | 39 mm |
| Wysokość | 130 mm |
| Głębokość | 132 mm |
| 125 mm (Głębokość urządzenia (montaż na szynie DIN)) | |
| Wymiary produktu przy montażu alternatywnym | |
| Szerokość | 122 mm |
| Wysokość | 130 mm |
| Głębokość | 36 mm |
| Wymiary montażowe | |
| Odstęp montażu prawo/lewo | 5 mm / 5 mm |
| Odstęp montażu góra/dół | 50 mm / 50 mm |
| Sposób montażu | Montaż na szynie DIN |
| Informacja montażu | ustawienie w rzędzie: PN ≥50 %, poziomo 5 mm, obok elementów aktywnych 15 mm, pionowo 50 mm ustawienie w rzędzie: PN <50%, poziomo 0 mm, pionowo na górze 40 mm, pionowo na dole 20 mm |
| Pozycja montażu | Szyna DIN pozioma NS 35, EN 60715 |
| Klasa palności wg UL 94 (obudowa / złącza) | V0 |
| Materiał obudowy | Metal |
| Wersja obudowy | Aluminium (AlMg3) |
| Wersja kołpaka | Blacha stalowa ocynkowana, bez chromu (VI) |
| Wykonanie części bocznych | aluminium |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Wys. zastosowania | 5000 m |
| Maks. dop. wilgotność powietrza (praca) | ≤ 100 % (przy 25 °C, bez kondensacji) |
| Wstrząsy (eksploatacja) | 18 ms, 30g, na każdy kierunek (IEC 60068-2-27) |
| Drgania (praca) | < 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Kod temp | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Bezpieczeństwo elektryczne | |
| Oznaczenie normy | Bezpieczeństwo elektryczne (urządzeń sterujących i regulacyjnych) |
| Normy/przepisy | IEC 61010-1 |
| Bardzo niskie napięcie PELV | |
| Oznaczenie normy | Bardzo niskie napięcie PELV |
| Normy/przepisy | EN 61010-1 (SELV) |
| Bardzo niskie napięcie PELV | |
| Oznaczenie normy | Bardzo niskie napięcie PELV |
| Normy/przepisy | IEC 61010-2-201 (PELV) |
| Przemysł okrętowy | |
| Oznaczanie | DNV |
| NK | |
| UL | |
| Oznaczanie | UL Listed UL 61010-1 |
| UL | |
| Oznaczanie | UL Listed UL 61010-2-201 |
| UL | |
| Oznaczanie | UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) |
| CSA | |
| Oznaczanie | CAN/CSA-C22.2 No. 61010-1-12 |
| Oznaczanie | CAN/CSA C22.2 No. 61010-2-201:18 |
| ATEX | |
| Oznaczanie | II 3 G Ex ec nC IIC T4 Gc |
| DEKRA 22ATEX0104 X | |
| IECEx | |
| Oznaczanie | Ex ec nC IIC T4 Gc |
| IECEx DEK 22.0089X | |
| UKEX | |
| Oznaczanie | II 3 G Ex ec nC IIC T4 Gc |
| DEKRA 22UKEX6029X | |
| Kompatybilność elektromagnetyczna | Zgodność z dyrektywą EMC 2014/30/UE |
| Dyrektywa dot. urządzeń niskiego nap. | Zgodność z dyrektywą dot. urz. niskiego nap. 2014/35/WE |
| Wymagania dotyczące emisji zakłóceń elektromagnetycznych | EN 61000-6-3 |
| EN 61000-6-4 | |
| Wymagania dotyczące odporności na zakłócenia elektromagnetyczne | EN 61000-6-1 |
| EN 61000-6-2 | |
| Emisja zakłóceń przewodzonych | |
| Normy/przepisy | EN 55016 |
| EN 61000-6-3 (klasa B) | |
| Emisja zakłóceń | |
| Normy/przepisy | Uzupełniająca norma podstawowa EN 61000-6-5 (odporność na zakłócenia w środowisku elektrowni) |
| Emisja zakłóceń | |
| Normy/przepisy | EN 55016 |
| EN 61000-6-3 (klasa B) | |
| DNV GL emisja zakłóceń przewodzonych | |
| DNV | Klasa B |
| Tekst dodatkowy | Obszar mostka i pokładu |
| DNV GL emisja zakłóceń | |
| DNV | Klasa B |
| Tekst dodatkowy | Obszar mostka i pokładu |
| Wyładowanie elektrostatyczne | |
| Normy/przepisy | EN 61000-4-2 |
| Wyładowanie elektrostatyczne | |
| Wyładowanie stykowe | 6 kV (Poziom kontroli 3) |
| Wyładowanie powietrzne | 8 kV (Poziom kontroli 3) |
| Uwaga | Kryterium B |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Normy/przepisy | EN 61000-4-3 |
| Pole elektromagnetyczne wysokiej częstotliwości | |
| Zakres częstotliwości | 80 MHz ... 1 GHz |
| Natężenie pola kontrolnego | 20 V/m (Poziom kontroli 3) |
| Zakres częstotliwości | 1 GHz ... 6 GHz |
| Natężenie pola kontrolnego | 10 V/m (Poziom kontroli 3) |
| Uwaga | Kryterium A |
| Szybkie stany przejściowe (burst) | |
| Normy/przepisy | EN 61000-4-4 |
| Szybkie stany przejściowe (burst) | |
| Wejście | 2 kV (Poziom kontroli 3 - niesymetryczny) |
| wyjście | 2 kV (Poziom kontroli 3 - niesymetryczny) |
| Sygnał | 2 kV (Poziom kontroli 4 - niesymetryczny) |
| Uwaga | Kryterium A |
| Zakłócenia impulsowe udarowe (surge) | |
| Normy/przepisy | EN 61000-4-5 |
| Zakłócenia impulsowe udarowe (surge) | |
| Wejście | 0,5 kV (Poziom kontroli 2 - symetryczny) |
| 1 kV (Poziom kontroli 2 - niesymetryczny) | |
| wyjście | 0,5 kV (Poziom kontroli 2 - symetryczny) |
| 1 kV (Poziom kontroli 2 - niesymetryczny) | |
| Uwaga | Kryterium A |
| Wpływ zaburzeń przewodzonych | |
| Normy/przepisy | EN 61000-4-6 |
| Wpływ zaburzeń przewodzonych | |
| Wejście/wyjście/sygnał | niesymetryczne |
| Zakres częstotliwości | 0,15 MHz ... 80 MHz |
| Uwaga | Kryterium A |
| Napięcie | 10 V (Poziom kontroli 3) |
| Kryteria | |
| Kryterium A | Normalny wskaźnik roboczy w zakresie ustalonych granic. |
| Kryterium B | Przejściowe zakłócenie wskaźnika roboczego jest samodzielnie korygowane przez urządzenie. |
| Numer artykułu | 1088206 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 1 Szt. |
| Klucz sprzedaży | CMRI43 |
| Klucz produktu | CMRI43 |
| GTIN | 4055626887395 |
| Waga jednej sztuki (z opakowaniem) | 597 g |
| Waga jednej sztuki (bez opakowania) | 320 g |
| Numer taryfy celnej | 85371091 |
| Kraj pochodzenia | CN |
ECLASS
| ECLASS-13.0 | 27371010 |
ETIM
| ETIM 9.0 | EC000683 |
UNSPSC
| UNSPSC 21.0 | 32151500 |
cULus Listed
ID dopuszczenia: FILE E 123528DNV
ID dopuszczenia: TAA000011FNK
ID dopuszczenia: TA25015M| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 500 V | 63 A | - 10 |
cULus Listed
ID dopuszczenia: FILE E 199827ATEX
ID dopuszczenia: DEKRA 22ATEX0104 XIECEx
ID dopuszczenia: IECEx DEK 22.0089XCCC
ID dopuszczenia: 2023322303005535UKCA-EX
ID dopuszczenia: DEKRA 22UKEX6029XNEPSI-EX
ID dopuszczenia: GYJ23.1282X| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak |
| zwolnienia/wyłączenia, o ile są znane | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Lead (nr CAS: 7439-92-1) |
| Lead (nr CAS: 7439-92-1) | |
| SCIP | 421c8a32-1bd6-4afe-b797-f11276093b75 |
| EF3.0 Zmiana klimatu | |
| CO2e kg | 19,28 kg CO2e |
Produkty kompatybilne
Korzyści
Niemalże dwukrotnie większa trwałość rozwiązania redundacyjnego dzięki równomiernemu rozprowadzeniu obciążenia
Oszczędność energii
Stały monitoring redundencji
Kompletna redundancja do samego odbiornika
