Kompatybilność elektromagnetyczna: produkt klasy A, patrz deklaracja producenta w zakładce Pobierz
Typ produktu

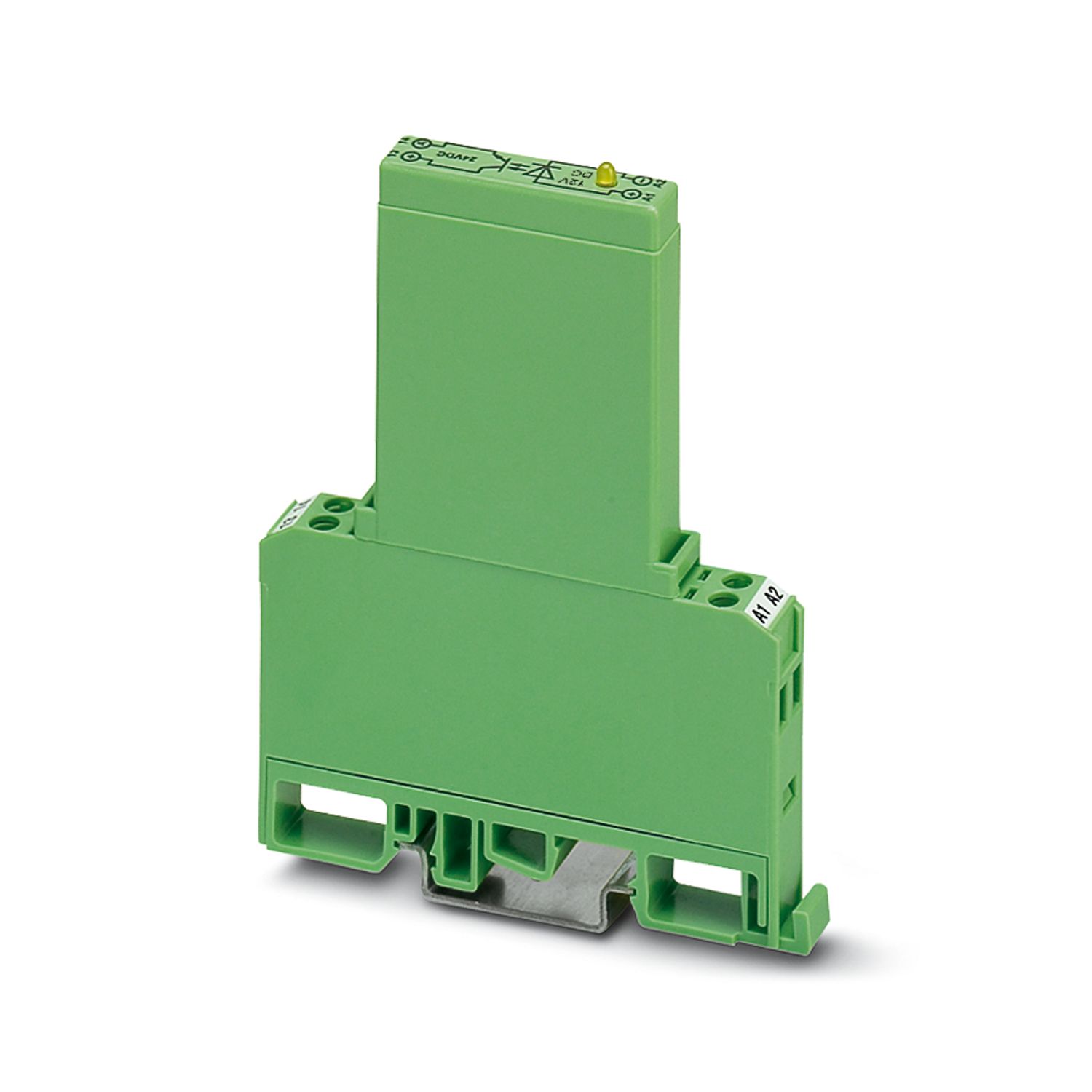

Moduł przekaźnika półprzewodnikowego
Zastosowanie
Funkcja wyprowadzania
Tryb pracy
100 % współczynnik pracy
Właściwości izolacji
Izolacja
Izolacja podstawowa
Status utrzymania danych
Data ostatniej konserwacji danych
19.03.2025
Napięcie probiercze (Wejście/wyjście)
3,5 kV AC (Wejście/wyjście)
Znamionowe napięcie wejścia UN
12 V DC
zakres napięć wejściowych odniesiony do UN
0,9 ... 1,1
Zakres napięcia wejściowego
10,8 V DC ... 13,2 V DC
Próg łączeniowy sygnału "0" w odniesieniu do UN
≤ 0,33
Próg łączeniowy sygnału "1" w odniesieniu do UN
≥ 0,9
Typowy prąd wejścia dla UN
4 mA
Czas załąCzania typowo
0,1 ms
Typowy czas wyłączenia
0,2 ms
Wskaźnik stanu
LED (żółta)
Układ ochronny
Zabezpieczenie przed pomyleniem biegunów; Dioda zabezpieczająca przed pomyleniem biegunów
Częstotliwość przenoszenia
500 Hz
Rodzaj zestyku
1 zestyk zwierny
Rodzaj wyjścia cyfrowego
elektroniczne
Napięcie znamionowe wyjścia
24 V DC
Zakres napięcia wyjściowego
5 V DC ... 36 V DC
Obciążalność prądowa trwała zestyku
1 A (patrz: krzywa zmniejszania obciążalności)
Prąd udarowy
2 A (t = 1 s)
Szczytowe napięcie zaporowe
45 V DC (Napięcie wsteczne pomiędzy kolektorem a emiterem)
Spadek napięcia przy maks. granicznym prądzie długotrwałym
≤ 1 V
Obwód wyjściowy
Połączenie 2-przewodowe bez podłączenia do masy
Układ ochronny
Zabezpieczenie przed pomyleniem biegunów; Dioda zabezpieczająca przed pomyleniem biegunów
Strona wejścia
Rodzaj przyłącza
Przyłącze śrubowe
Długość odizolowania
8 mm
Gwint śruby
M3
Przekrój przewodu sztywnego
0,2 mm² ... 4 mm²
Przekrój przewodu giętkiego
0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG
24 ... 12
Strona wyjścia
Rodzaj przyłącza
Przyłącze śrubowe
Długość odizolowania
8 mm
Gwint śruby
M3
Przekrój przewodu sztywnego
0,2 mm² ... 4 mm²
Przekrój przewodu giętkiego
0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG
24 ... 12
Szerokość
10 mm
Wysokość
75 mm
Głębokość
102 mm
Kolor
zielony (RAL 6021)
Klasa palności wg UL 94
V0
Warunki otoczenia
Stopień ochrony
IP20
Temperatura otoczenia (praca)
-20 °C ... 50 °C
Temperatura otoczenia (składowanie/transport)
-20 °C ... 70 °C
Normy/przepisy
IEC 60664
EN 50178
Sposób montażu
Montaż na szynie DIN
Informacja montażu
obok siebie bez odstępu
Pozycja montażu
dowolna
Numer artykułu
2944216
Jednostka opakowania
10 Szt.
Minimalne zamówienie
10 Szt.
Klucz sprzedaży
CK61C1
Klucz produktu
DK61C1
Strona katalogu
Strona 138 (IF-2011)
GTIN
4017918081515
Waga jednej sztuki (z opakowaniem)
38,35 g
Waga jednej sztuki (bez opakowania)
38,35 g
Numer taryfy celnej
85364190
Kraj pochodzenia
DE
ECLASS
ECLASS-13.0
27371604
ETIM
ETIM 9.0
EC001504
UNSPSC
UNSPSC 21.0
39122300
EAC
ID dopuszczenia: RU*C-DE.*08.B.00010
EU RoHS
Spełnia wymagania dyrektywy RoHS
Tak
zwolnienia/wyłączenia, o ile są znane
6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)
Hexahydromethylphthalic anhydride(nr CAS: Nie dotyczy)
