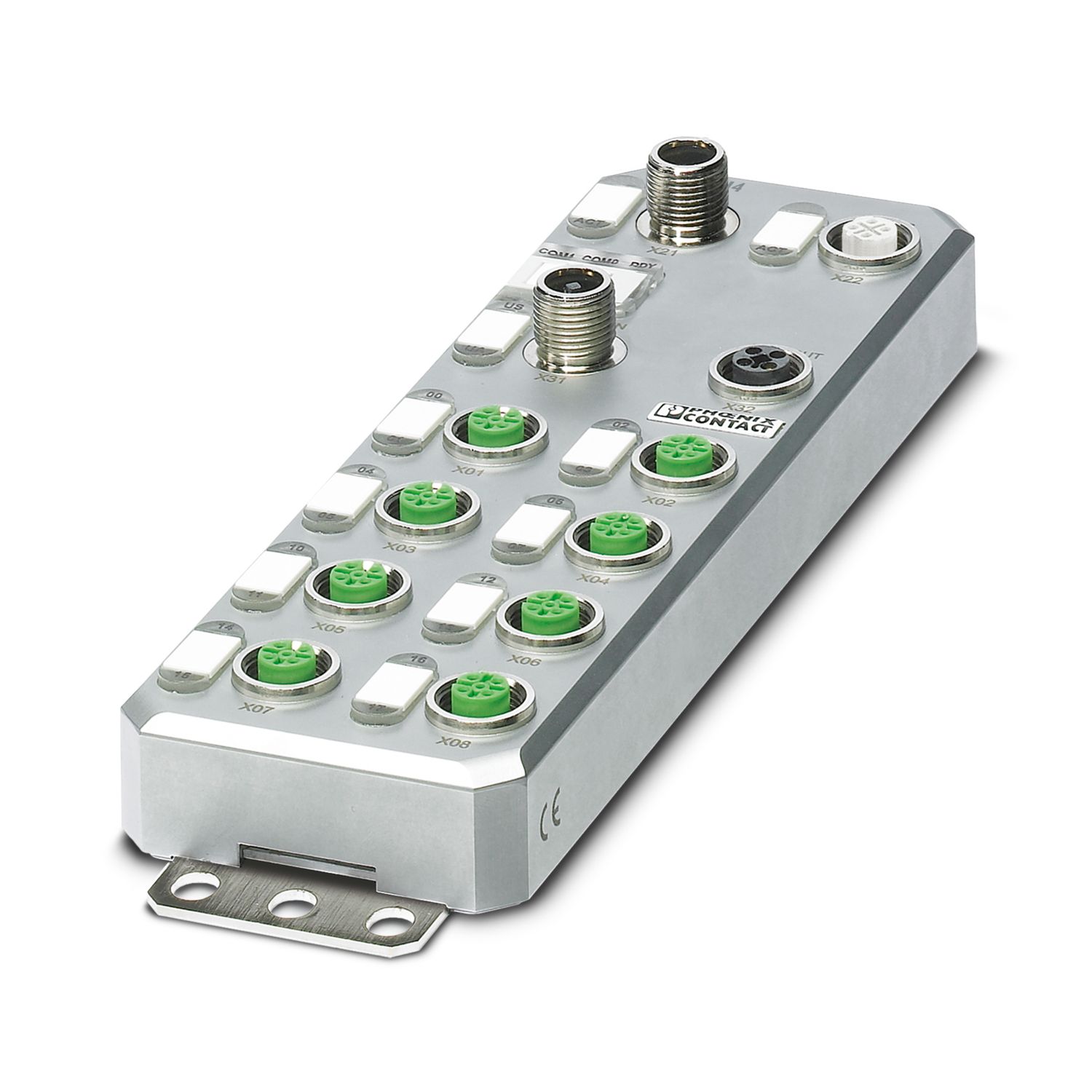

Axioline E, PROFIBUS DP, Złącze M12, porty IO-Link Class A: 4, rodzaj przyłącza: Złącze M12, technika przyłączeniowa: 3-żyłowe, porty IO-Link Class B: 4, rodzaj przyłącza: Złącze M12, technika przyłączeniowa: 3-żyłowe, Wejścia cyfrowe na pinie 2 przy portach klasy A: 4, 24 V DC, technika przyłączeniowa: 3-żyłowe, Obudowa metalowa, stopień ochrony: IP65/IP67
Urządzenie Axioline E jest przeznaczone do użytku w sieci PROFIBUS. Umożliwia używanie nawet ośmiu czujników/urządzeń wykonawczych IO-Link i służy jednocześnie do rejestrowania sygnałów cyfrowych. Urządzenie jest stworzone specjalnie do linii produkcyjnych. Urządzenie można stosować poza szafami sterowniczymi w trudnych warunkach przemysłowych. Urządzenie Axioline E można stosować np. w platformach narzędziowych, bezpośrednio w robotach spawalniczych lub w układach przenośnikowych.

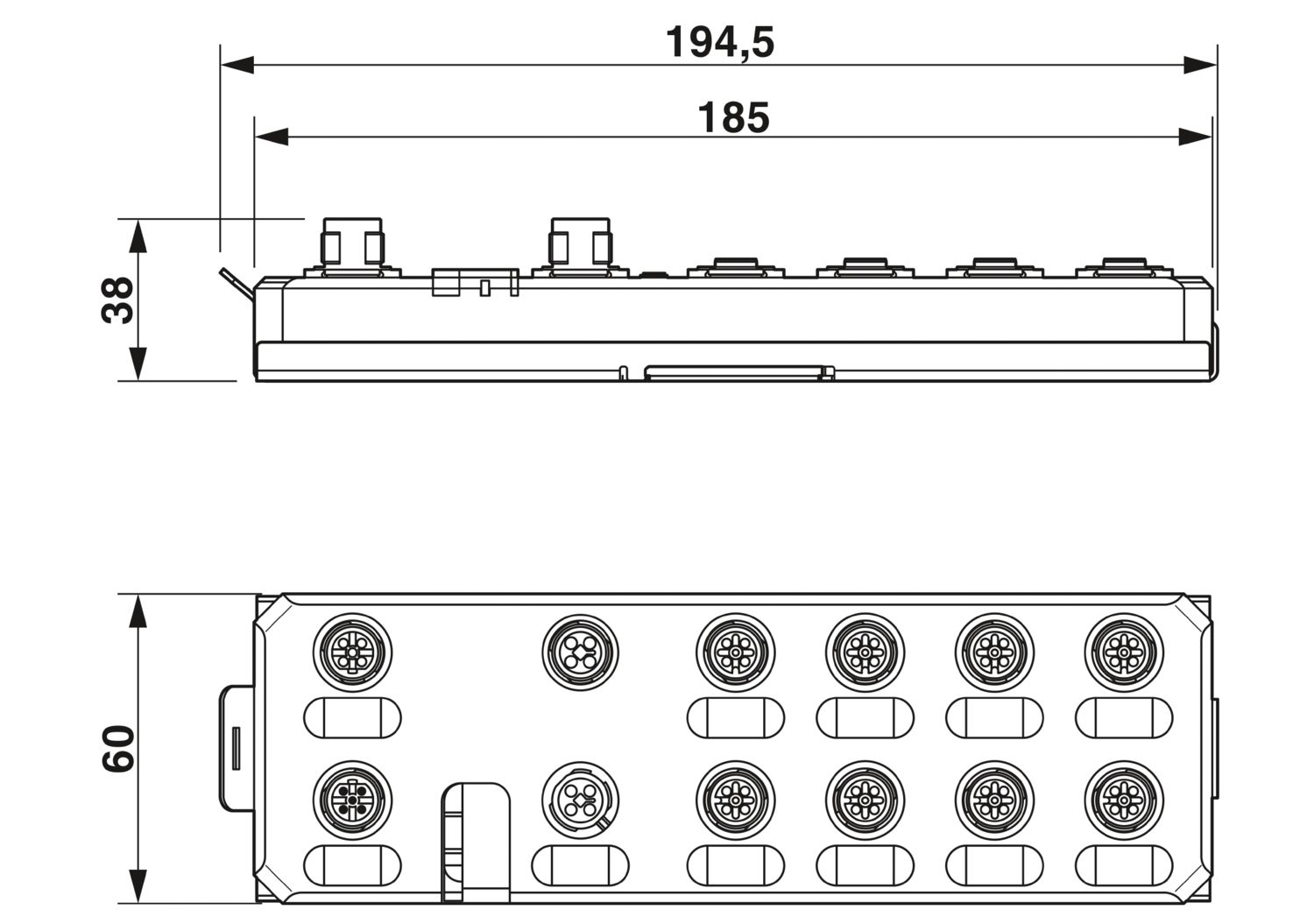

| Rysunek wymiarowy |
|
| Szerokość | 60 mm |
| Wysokość | 185 mm |
| Głębokość | 38 mm |
| Odległości między otworami | 198,5 mm |
| Informacja dotycząca wymiarów | Wysokość wynosi 194,5 mm wraz z płytą montażową. Wysokość z wysuniętymi zaczepami montażowymi wynosi 212 mm. Głębokość wraz z płytą montażową wynosi 38 mm (30,5 mm bez płyty montażowej). |
| Materiał obudowy | Cynkowy odlew ciśnieniowy |
| PROFIBUS DP | |
| Liczba interfejsów | 2 |
| Liczba kanałów | 2 |
| Rodzaj przyłącza | Złącze M12 |
| Informacja na temat rodzaju przyłącza | kodowanie B |
| Liczba biegunów | 5 |
| Szybkość transmisji | 9,6 kBit/s ... 12 MBit/s (Automatyczne rozpoznawanie szybkości transmisji) |
| Fizyka transmisji | Kabel miedziany kompatybilny z siecią PROFIBUS DP |
| Zajętość przestrzeni adresowej | 1 ... 126, nastawa |
| PROFIBUS DP | |
| Typ urządzenia | Urządzenie podrzędne PROFIBUS |
| Protokoły specyficzne dla systemu | Protokoły PROFIBUS DP V1 |
| Moduł | |
| Kod ID (hex) | 0E57 |
| Przestrzeń adresowa danych wejść | min. 2 Bajt |
| maks. 162 Bajt (Zależnie od konfiguracji) | |
| Przestrzeń adresowa wyjść | min. 2 Bajt |
| maks. 162 Bajt (Zależnie od konfiguracji) | |
| Cyfrowe: | |
| Oznaczenie wejścia | Wejścia cyfrowe na pinie 2 przy portach klasy A |
| Opis wejścia | IEC 61131-2 Typ 1 |
| Liczba wejść | 4 |
| Rodzaj przyłącza | Złącze M12, X01 ... X04 zajęte podwójnie |
| Technika przyłączeniowa | 3-żyłowe |
| Zakresu napięć wejściowych dla sygnału "0" | -0,3 V DC ... 5 V DC |
| Zakresu napięć wejściowych dla sygnału "1" | 15 V DC ... 30 V DC |
| znamionowe napięcie wejścia UIN | 24 V DC |
| Znamionowy prąd wejściowy przy UIN | typ. 3 mA |
| Prąd czujnika na każdy kanał | maks. 200 mA (wył.L+/L-) |
| Prąd sumaryczny czujników | maks. 1,6 A (wył.L+/L-) |
| Częstotliwość wejściowa | 0,5 kHz |
| Czas filtrowania wejścia | < 1000 µs |
| Układ ochronny | zabezpieczenie przeciążeniowe, zabezpieczenie zwarciowe zasilania czujników |
| Cyfrowe | |
| Opis wejścia | Porty IO-Link w trybie wejścia cyfrowego (DI) |
| Liczba wejść | maks. 8 (EN 61131-2 Typ 1) |
| Rodzaj przyłącza | Złącze M12, X01 ... X04 zajęte podwójnie |
| Technika przyłączeniowa | 3-żyłowe |
| znamionowe napięcie wejścia UIN | 24 V DC |
| Zakresu napięć wejściowych dla sygnału "0" | -0,3 V DC ... 5 V DC |
| Zakresu napięć wejściowych dla sygnału "1" | 15 V DC ... 30 V DC |
| znamionowy prąd wejścia | typ. 3 mA |
| Prąd czujnika na każdy kanał | maks. 200 mA (wył.L+/L-) |
| Prąd sumaryczny czujników | maks. 1,6 A (wył.L+/L-) |
| Czas filtrowania wejścia | < 1000 µs |
| Częstotliwość wejściowa | 0,5 kHz |
| Układ ochronny | Zabezpieczenie przeciążeniowe; tak |
| zabezpieczenie zwarciowe zasilania czujników; tak | |
| IO-Link | |
| Liczba portów | 4 |
| Rodzaj przyłącza | Złącze M12 |
| Technika przyłączeniowa | 3-żyłowe |
| Typ portu | Class A |
| Czas cyklu | min. 2 ms (MasterCycleTime: PDInput* + PDOutput* + OnReqData* < = 17 Byte, COM3; * patrz „IO-Link Interface and System Specification V1.1.2”) |
| IO-Link | |
| Liczba portów | 4 |
| Rodzaj przyłącza | Złącze M12 |
| Technika przyłączeniowa | 3-żyłowe |
| Typ portu | Class B |
| Czas cyklu | min. 2 ms (MasterCycleTime: PDInput* + PDOutput* + OnReqData* < = 17 Byte, COM3; * patrz „IO-Link Interface and System Specification V1.1.2”) |
| Cyfrowe | |
| Opis wyjścia | Porty IO-Link w trybie wyjścia cyfrowego (DO) |
| Rodzaj przyłącza | Złącze M12, X01 ... X04 zajęte podwójnie |
| Technika przyłączeniowa | 3-żyłowe |
| Liczba wyjść | maks. 8 |
| napięcie wyjścia znamionowe | 24 V DC |
| Maksymalny prąd wyjściowy na kanał | 150 mA |
| Maksymalny prąd wyjściowy na moduł | 1,2 A |
| Obciążenie znam., rezyst. | 3,6 W (160 Ω, przy napięciu znamionowym) |
| Obciążenie znam., induk. | 3,6 VA (0,8 H, 160 Ω, przy napięciu znamionowym) |
| opóźnienie sygnału | maks. 150 µs (podczas włączania) |
| maks. 200 µs (podczas wyłączania) | |
| Częstość łąCzeń | maks. 1 na sekundę (przy indukcyjnym obciążeniu znamionowym) |
| maks. 5500 na sekundę (przy indukcyjnym obciążeniu znamionowym) | |
| ograniczenie indukcyjnego napięcia odłączającego | -15 V DC |
| Napięcie wyjściowe w stanie wyłączonym | maks. 1 V |
| Prąd wyjściowy w stanie wyłączonym | maks. 300 µA |
| Układ ochronny | Zabezpieczenie przeciążeniowe; tak |
| Ochrona przed zwarciami; tak | |
| Zachowanie w razie przeciążenia | odłączanie z automatycznym restartem |
| Typ produktu | Komponent I/O |
| Rodzina produktów | Axioline E |
| Konstrukcja | Blokowa konstrukcja |
| Właściwości szczególne | Obudowa metalowa |
| Potencjały | |
| Napięcie zasilania US | 24 V DC |
| zasilanie na US | maks. 4 A |
| Pobór prądu z US | typ. 8 mA |
| maks. 1,2 A | |
| Zasilanie: IO-Link | |
| Napięcie znamionowe zasilania peryferii | 24 V DC |
| Prąd znamionowy na każdy port IO-Link | maks. 150 mA (przy C/Q (pin 4), maks. 1,6 A poprzez wszystkie 8 IO-Link C/Q i przewody L+) |
| maks. 200 mA (w L+/L- (pin 1 i pin 3), w fazie rozruchu krótkotrwale do 1,6 A) | |
| maks. 2 A (przy UA (porty typu B, pin 2 i pin 5)) | |
| Dopuszczalna długość przewodów | < 20 m |
| Układ ochronny | Zabezpieczenie przeciążeniowe; tak |
| Zasilanie: Elektronika modułu i czujniki | |
| Oznaczenie | Zasilanie elektroniki modułu i czujników (US) |
| Rodzaj przyłącza | Złącze M12, kodowanie T |
| Liczba biegunów | 4 |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 19,5 V DC ... 31,2 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | typ. 170 mA ±15 % (przy 24 V DC) |
| maks. 12 A | |
| Zasilanie: Urządzenia wykonawcze | |
| Oznaczenie | Zasilanie urządzeń wykonawczych (UA) |
| Rodzaj przyłącza | Złącze M12, kodowanie T |
| Liczba biegunów | 4 |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 18 V DC ... 31,2 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | typ. 30 mA ±15 % (przy 24 V DC) |
| maks. 12 A | |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: Zasilanie 24 V (zasilanie logiki i czujników, porty IO-Link) / połączenie magistrali | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (zasilanie logiki i czujników, porty IO-Link) / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Przyłącze magistrali / FE | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (zasilanie urządzeń wykonawczych) / zasilanie 24 V (zasilanie logiki i czujników, porty IO-Link)) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (zasilanie urządzeń wykonawczych) / połącznie magistrali | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (zasilanie urządzeń wykonawczych) / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Rodzaj przyłącza | Złącze M12 |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 60 °C |
| Stopień ochrony | IP65/IP67 |
| Ciśnienie powietrza (praca) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -25 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 5 % ... 95 % |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| Rodzaj montażu | Montaż ścienny lub na szynie nośnej, w obu przypadkach z płytą montażową |
