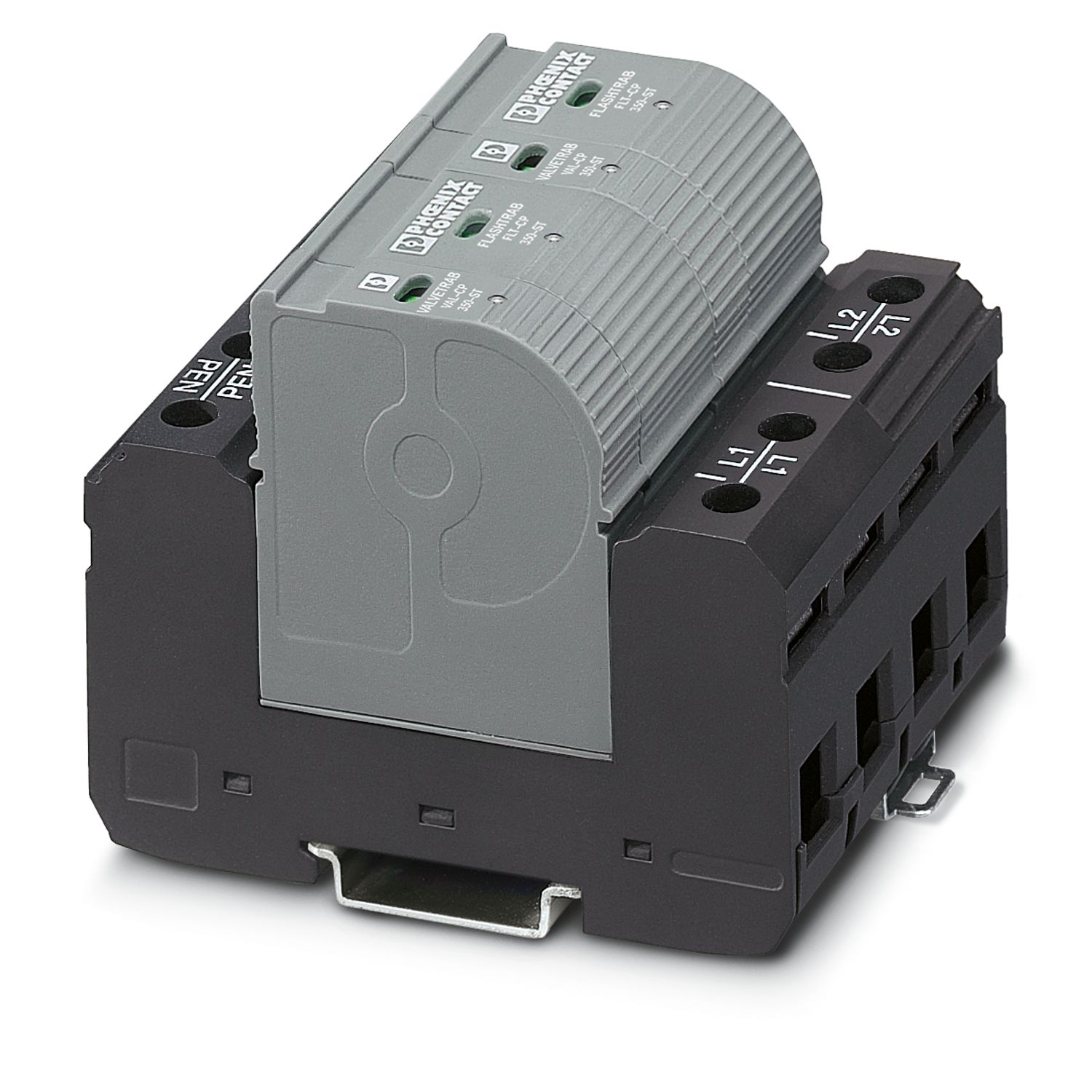

FLT-CP-2C-350
-
Kombinacja ograniczników typu 1+2 special
2859770
Zespół wtykowych odgromników i ograniczników przepięć, zgodnych z ogranicznikami Typ 1+2 / klasa I+II / B+C. Odgromnik oparty na technologii AEC (aktywne sterowanie energią), do 2-fazowych sieci zasilających z połączeniem PE i N w jednym przewodzie (L1, L2, PEN).
Szczegóły produktu
| Typ produktu | Kombinacja urządzeń zabezpieczających |
| Klasa testu IEC | I + II |
| T1 + T2 | |
| Typ EN | T1 + T2 |
| System zasilania IEC | TN-C |
| Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
| Liczba biegunów | 2 |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny, styk sygnalizacji zdalnej |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 2 |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Wskazanie / sygnalizacja zdalna | |
| Określenie przyłącza | Styk zdalnej sygnalizacji uszkodzenia |
| Funkcja łączeniowa | Zestyk przełączny |
| Napięcie robocze | 12 V AC ... 250 V AC |
| 125 V DC (200 mA DC) | |
| Prąd roboczy | 10 mA AC ... 1 A AC |
| 1 A DC (30 V DC) | |
| Rodzaj przyłącza | Listwy zaciskowe śrubowe |
| Gwint śruby | M5 |
| Moment dokręcania | 4,5 Nm |
| Długość odizolowania | 18 mm |
| Przekrój przewodu giętkiego | 2,5 mm² ... 25 mm² |
| Przekrój przewodu sztywnego | 2,5 mm² ... 35 mm² |
| Przekrój przewodu AWG | 13 ... 2 |
| Styk zdalnej sygnalizacji uszkodzenia | |
| Rodzaj przyłącza | Przyłącze wtykowe/śrubowe za pomocą złączy COMBICON |
| Gwint śruby | M2 |
| Moment dokręcania | 0,25 Nm |
| Długość odizolowania | 7 mm |
| Przekrój przewodu giętkiego | 0,14 mm² ... 1,5 mm² |
| Przekrój przewodu sztywnego | 0,14 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 28 ... 16 |
| Rysunek wymiarowy |
|
| Szerokość | 71,2 mm |
| Wysokość | 95 mm |
| Głębokość | 71,5 mm |
| Szerokość | 4 TE |
| Klasa palności wg UL 94 | V - 0 |
| Wartość CTI materiału | 600 |
| Materiał izolacyjny | PA 6.6/PBT |
| Grupa materiałów | I |
| Materiał obudowy | PBT |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Tory ochronne | L-PEN |
| Kierunek działania | 2L-N/PE |
| Napięcie znamionowe UN | 240/415 V AC (TN-C) |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Maksymalne napięcie robocze UC | 350 V AC |
| znam. prąd obciążenia IL | 125 A (< 55 °C) |
| Znamionowy prąd wyładowczy In (8/20) µs | 25 kA |
| Probierczy prąd piorunowy (10/350) µs, ładunek | 12,5 As |
| Probierczy prąd piorunowy (10/350) µs, energia specyficzna | 160 kJ/Ω |
| Probierczy prąd piorunowy (10/350) µs, wartość szczytowa Iimp | 25 kA |
| Zdolność gaszenia prądu następczego Ifi | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Odporność na zwarcie ISCCR | 25 kA (264 V AC) |
| 3 kA (350 V AC) | |
| Poziom ochrony Up | ≤ 1,5 kV |
| Napięcie resztkowe Ures | ≤ 1,5 kV (przy In) |
| ≤ 1,2 kV (dla 10 kA) | |
| ≤ 1 kV (przy 5 kA) | |
| ≤ 0,9 kV (przy 3 kA) | |
| Napięcie udarowe zadziałania dla 6 kV (1,2/50) µs | ≤ 1,5 kV |
| Zachowanie TOV dla UT | 415 V AC (5 s / withstand mode) |
| 457 V AC (120 min / safe failure mode) | |
| Czas odpowiedzi tA | ≤ 25 ns |
| Maksymalne zabezpieczenie wstępne w instalacjach przelotowych V | 125 A (gG) |
| Maksymalna wartość bezpiecznika w instalacjach w układzie promieniowym | 315 A (gG) |
| Warunki otoczenia | |
| Stopień ochrony | IP20 (tylko w przypadku stosowania punktów przyłączeniowych) |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Wysokość | ≤ 2000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 25g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z) |
| Drgania (praca) | 5g (5 – 500 Hz / 2,5 h / X, Y, Z) |
| Specyfikacje UL | |
| Maks. napięcie trwałe MCOV (L-L) | 528 V AC |
| Maks. napięcie trwałe MCOV (L-G) | 264 V AC |
| Znamionowy prąd odprowadzany In (L-L) | 20 kA |
| Znamionowy prąd odprowadzany In (L-G) | 20 kA |
| Tory ochronne | L-L |
| L-G | |
| Napięcie znamionowe | 240/415 V AC |
| System rozdziału energii | Delta |
| Częstotliwość znamionowa | 50/60 Hz |
| Mierzone napięcie ograniczenia MLV (L-L) | 2450 V |
| Mierzone napięcie ograniczenia MLV (L-G) | 1340 V |
| Prąd następczy (N-G) | 10 kA (264 V AC) |
| Typ SPD | 4CA |
| Wskaźnik UL / sygnalizacja zdalna | |
| Napięcie robocze | 125 V AC |
| Prąd roboczy AC | 1 A AC |
| Parametry przyłączeniowe UL | |
| Moment dokręcania | 40 lbf-in. |
| Przekrój przewodu AWG | 12 ... 2 |
| Odstępy izolacyjne powietrzne i powierzchniowe | |
| Normy/przepisy | DIN VDE 0110-1 / IEC 60664-1 / IEC 61643-1 |
| Normy/przepisy | IEC 61643-11 |
| Wskazówka | 2011 |
| Normy/przepisy | EN 61643-11 |
| Wskazówka | 2012 |
| Sposób montażu | Szyna DIN: 35 mm |
