SAC-8P-P12MR/ 5,0-PUR SH
-
Kabel czujnika/urządzenia wykonawczego
1649286

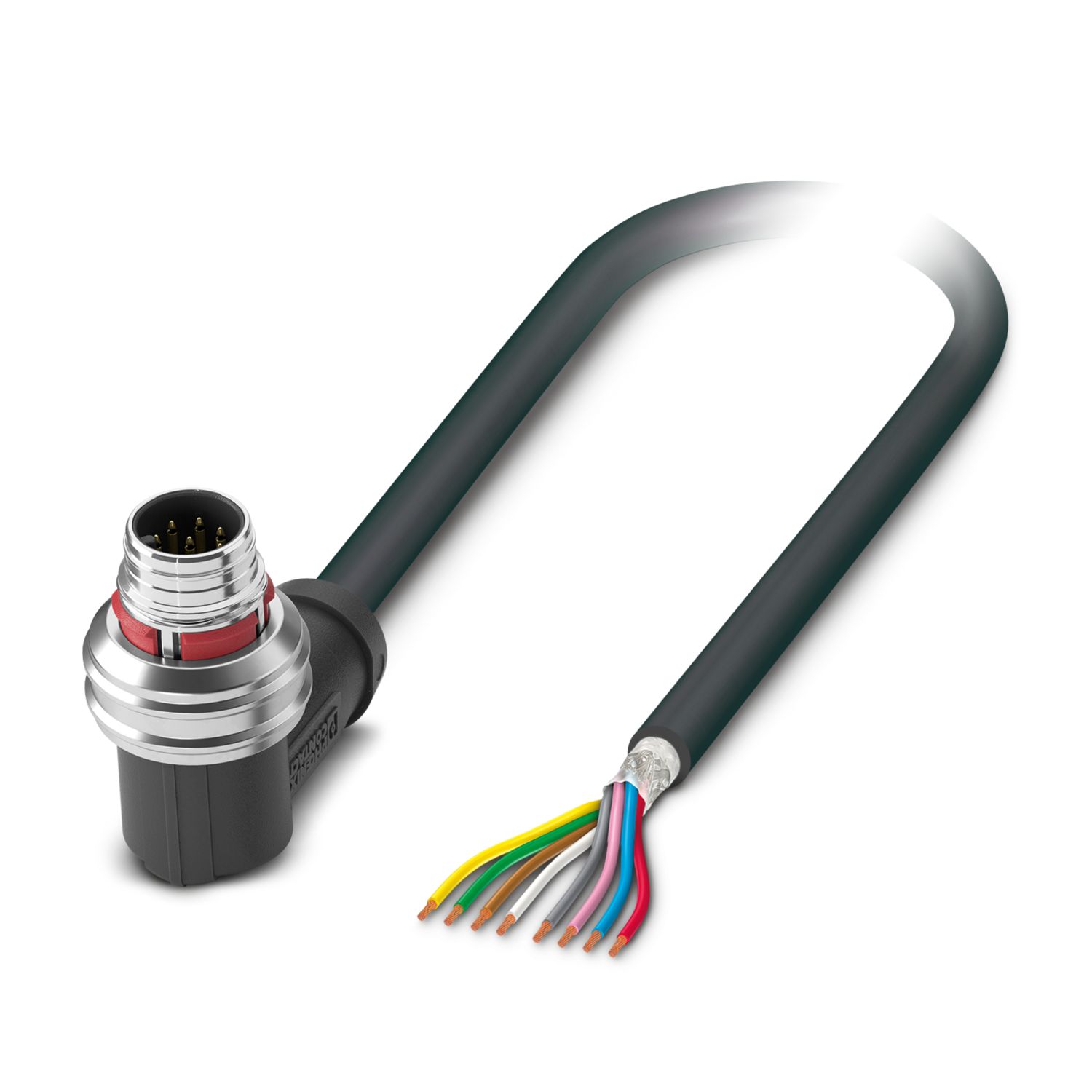

Kabel czujnika/urządzenia wykonawczego, 8-bieg., PUR bez halogenów, czarno-szary (RAL 7021), ekranowany (Advanced Shielding Technology), Wtyki kątowy M12 Push-Pull, kodowanie: A, na wolny koniec przewodu, długość kabla: 5 m
Szczegóły produktu
| Typ produktu | Kabel do czujników/urządzeń wykonawczych |
| Zastosowanie | Standard |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Napięcie znamionowe UN | 30 V AC |
| 30 V DC | |
| Prąd znamionowy IN | 2 A |
| Przyłącze 1 | |
| Rysunek wymiarowy |
Układ styków, wtyk M12, 8-biegunowy, kodowanie A, widok od strony styków męskich
|
| Wykonanie | M12 Wtyki, kątowy, 8-bieg., ekranowany (Advanced Shielding Technology), Push-Pull, Kodowanie: A |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Ekranowanie | Advanced Shielding Technology |
| Liczba cykli wtykania | ≥ 100 |
| Rezystancja izolacji | ≥ 100 MΩ |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 3 |
| Materiał Kontakt | CuSn |
| Materiał Powierzchnia styku | Ni/Au |
| Materiał Obudowa stykowa | PA |
| Materiał Uchwyt | TPU, trudnozapalny, samogasnący |
| Materiał Uszczelka | FKM |
| Materiał Odblokowanie | Odlew ciśnieniowy cynku, niklowany |
| Klasa palności wg UL 94 | V0 |
| Stopień ochrony | IP65 |
| IP67 | |
| Temperatura otoczenia (praca) | -25 °C ... 85 °C |
| Oznaczenie normy | M12-Push-Pull |
| Normy/przepisy | IEC 61076-2-010 |
| Przyłącze 2 | |
| Konstrukcja | wolny koniec przewodu |
| Długość przewodów | 5 m |
| PUR bezhalogenowy czarny [PUR] | |
| Rysunek wymiarowy |
|
| Waga przewodu | 53 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Liczba biegunów | 8 |
| Ekranowany | tak |
| Typ przewodu | PUR bezhalogenowy czarny [PUR] |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 8x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm |
| Zewnętrzna średnica przewodu | 5,90 mm ±0,2 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | czarno-szary (RAL 7021) |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, biały, zielony, żółty, szary, różowy, niebieski, czerwony |
| Grubość ścianki izolacji | ok. 0,20 mm |
| Grubość ścianki, płaszcz zewnętrzny | ok. 0,50 mm |
| skręt całkowity | 8 żył dookoła wypełniacza rdzenia |
| optyczna osłona ekranująca | 85 % |
| maksymalny opór przewodu | ≤ 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 1 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V AC |
| Napięcie probiercze | ≥ 3000 V AC (test iskrzenia) |
| Napięcie pomiarowe żyła/ekran | ≥ 2000,00 V AC (na 60 s) |
| Minimalny promień gięcia, ułożenie stałe | 5 x D |
| Minimalny promień gięcia, ułożenie elastyczne | 10 x D |
| Najmniejszy promień gięcia, ułożenie na stałe | 30 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 59 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 5000000, Promień gięcia: 10 x D, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Obciążalność dynamiczna (skręcanie) | Skręcenie: ±180 °/m, Cykle skręcania: ≥1000000, Częstotliwość skręcania: 35 Cykle/min. |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| wg IEC 60754-1 | |
| odporność na rozprzestrzenianie się płomienia | wg UL FT-2 |
| wg UL 758/1581 (poziome) | |
| wg UL 758/1581 FT2 | |
| wg DIN EN 60332-2-2 (20 s) | |
| olejoodporność | wg IEC 60811-404 |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| odporne na działanie wody morskiej | |
| minimalne ścieranie | |
| Warunkowo odporny na promieniowanie UV (wg DIN EN ISO 4892-2-A) | |
| Właściwości szczególne | do łańcuchów kablowych |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
Produkty kompatybilne
Korzyści
Wygoda i bezpieczeństwo: elektryczne komponenty wtykowe sprawdzone w 100 %
Niezawodna transmisja sygnałów – pełne (360°) ekranowanie w środowisku obciążonym polem elektromagnetycznym
