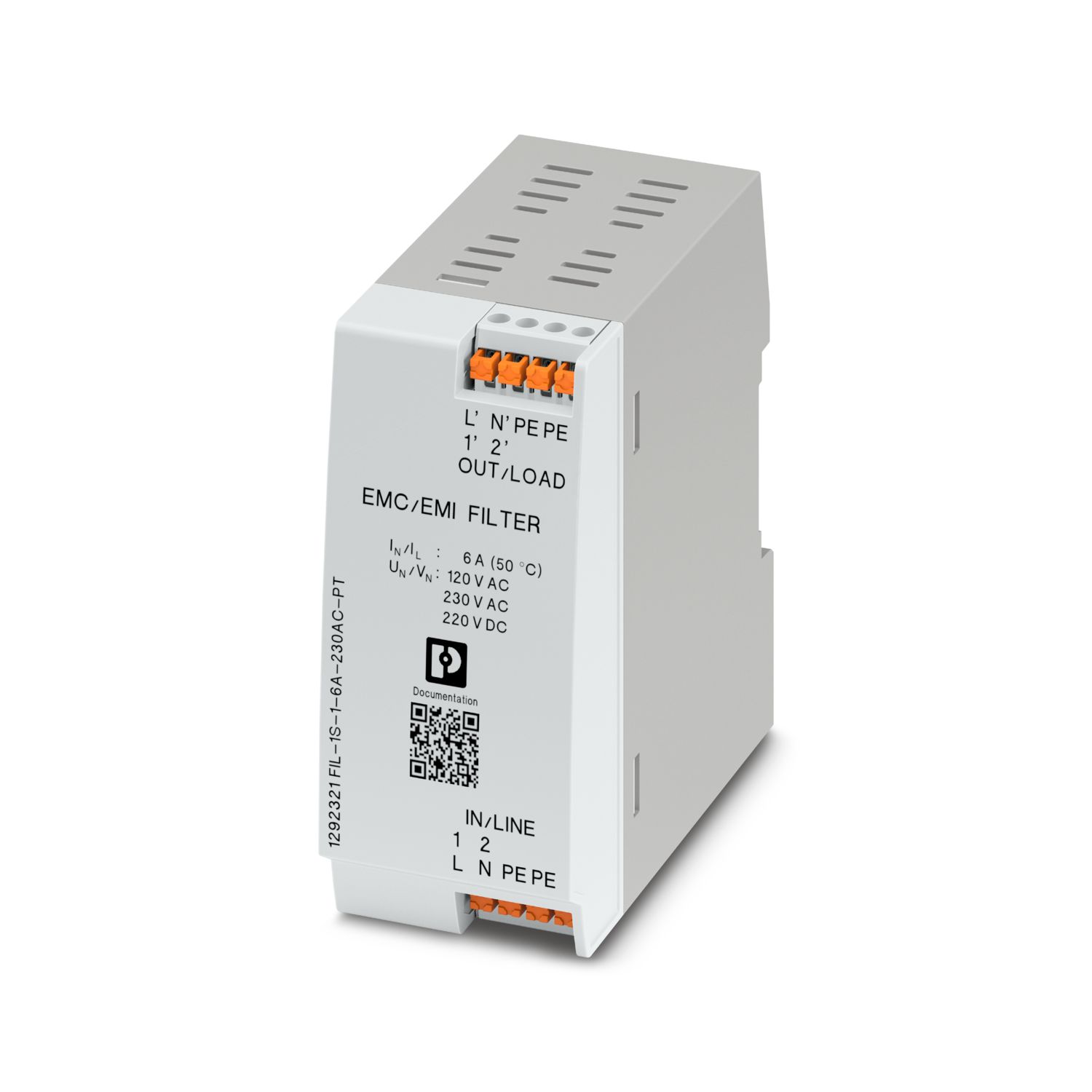

FIL-1S-1-6A-230AC-PT
-
Filtr EMV
1292321
Filtr EMC (filtr sieciowy) do jednofazowych systemów AC i DC (napięcie znamionowe: do 230 V AC, do 220 V DC), do montażu na szynie NS 35, prąd znamionowy: 6 A
Szczegóły produktu
| Typ produktu | Filtry przeciwzakłóceniowe |
| Konstrukcja | Moduł do montażu na szynie montażowej, nierozbieralny |
| Liczba biegunów | 2 |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Napięcie znamionowe UN | 230 V AC (TN-S/TT) |
| 230 V AC (IT, L-L) | |
| 120 V AC (TN-S/TT) | |
| 120 V AC (IT, L-L) | |
| 220 V DC | |
| Napięcie znamionowe (UR) | 250 V AC |
| 250 V DC |
| Rodzaj przyłącza | zaciski Push-in |
| Przekrój przewodu giętkiego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu sztywnego | 0,2 mm² ... 2,5 mm² |
| Przekrój przewodu AWG | 24 ... 14 (giętki) |
| 24 ... 12 (drut) |
| Rysunek wymiarowy |
|
| Szerokość | 45 mm |
| Wysokość | 99 mm |
| Głębokość | 99,5 mm |
| Kolor | szary (RAL 7042) |
| jasnoszary (RAL 7035) | |
| Klasa palności wg UL 94 | V-0 |
| Materiał obudowy | PC-GF10 |
| Dane mechaniczne | |
| Otw. ściana bocz. | nie |
| Częstotliwość znamionowa fN | 50 Hz (60 Hz) |
| Prąd znamionowy | 6 A (50 °C) |
| Prąd przewodu ochr. IPE | ≤ 0,2 mA |
| Tłumienność wtrąceniowa aE, sym. | > 70 dB (50 Ω / 1 MHz) |
| Tłumienność wtrąceniowa aE, asym. | > 40 dB (50 Ω / 1 MHz) |
| Pojemność | 2x 470 nF (X2) |
| 2x 2,2 nF (Y2) | |
| Indukcyjność na tor | 2x 2,7 mH (kompensacja prądów) |
| Odporność na zwarcie ISCCR | 10 kA AC (gG) |
| 6 kA AC (MCB B) | |
| 6 kA DC (gG) | |
| potrzebny maks poprzedzający bezpiecznik | 4 A AC/DC (gG) |
| 6 A AC (MCB B) | |
| Dane filtra | |
| Rezystor rozład. | 940 kΩ |
| Warunki otoczenia | |
| Stopień ochrony | IP20 |
| Temperatura otoczenia (praca) | -40 °C ... 70 °C (W zależności od krzywej redukcyjnej) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 70 °C |
| Temperatura otoczenia (montaż) | -5 °C ... 70 °C |
| Wysokość | ≤ 2000 m (amsl) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 15g (Półsinusioda / 11 ms / 3x ±X, ±Y, ±Z) |
| Drgania (praca) | DNVGL-CG-0339 class A |
| Normy/przepisy | IEC 60939-1 |
| Normy/przepisy | EN 60939-1 |
| Normy/przepisy | IEC 60939-2 |
| Normy/przepisy | EN 60939-2 |
| Normy/przepisy | UL 60939-3 |
| Sposób montażu | Szyna DIN: 35 mm |
Korzyści
Niezawodna ochrona wrażliwych urządzeń przed zakłóceniami przewodzonymi o wysokiej częstotliwości
Skuteczne tłumienie dzięki cewce sprzężonej i kondensatorom X i Y
Różnorodność zastosowań dzięki uniwersalnemu układowi
Większa skuteczność filtra dzięki dodatkowym złączkom szynowym PE, do podłączenia do lokalnego połączenia wyrównawczego
Łatwy montaż i instalacja dzięki technice połączeń Push-in (PT)
