IB IL 24 PSDO 4/4-R-PAC
-
Moduł bezpieczeństwa
2700804

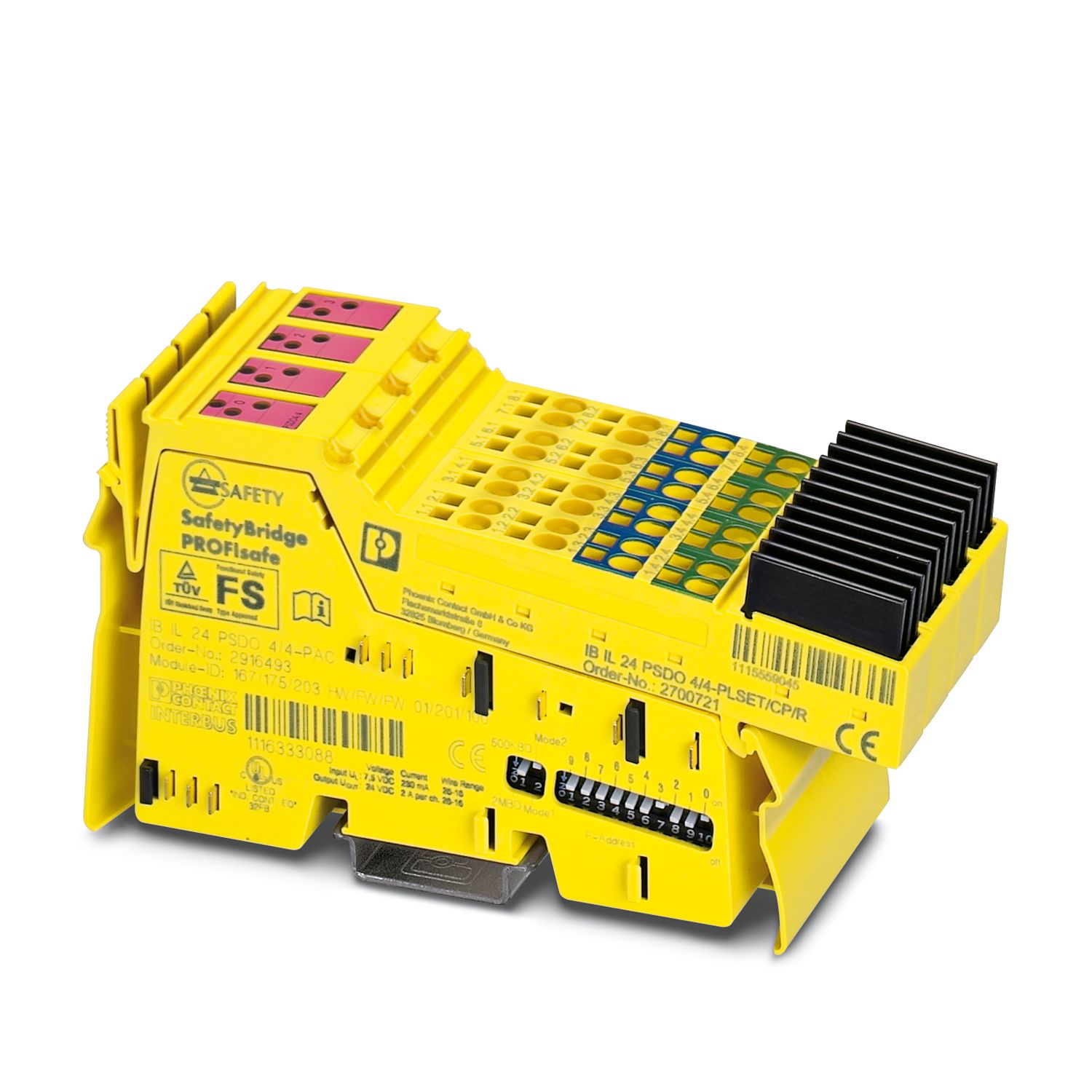

Bezpieczne komponenty I/O, cyfrowy moduł wyjścia z 4 bezpiecznymi wyjściami plus i minus; do systemu SafetyBridge, PROFIsafe i INTERBUS Safety; do SIL 3, Kat. 4/PL e, SIL 3, wtykowe zaciski sprężynowe z wtykami wyładowania
Dostępne bezpłatnie do pobrania.
Do pobrania
Szczegóły produktu
| Rysunek wymiarowy |
|
| Szerokość | 48,8 mm |
| Wysokość | 119,8 mm |
| Głębokość | 71,5 mm |
| Informacja dotycząca wymiarów | Wymiary obudowy |
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| magistrala lokalna Inline | |
| Liczba kanałów | 2 |
| Rodzaj przyłącza | krosownica danych Inline |
| Szybkość transmisji | 500 kBit/s / 2 MBit/s |
| Moduł | |
| Kod ID (dziesiętny) | 167 |
| Kod ID (hex) | A7 |
| Kod długości (szesnastkowy) | 04 |
| Kod długości (dziesiętny) | 04 |
| Kanał danych procesowych | 8 Bajt |
| Przestrzeń adresowa danych wejść | 8 Bajt ((Tryb pracy: SafetyBridge)) |
| Przestrzeń adresowa wyjść | 8 Bajt ((Tryb pracy: SafetyBridge)) |
| Długość rejestru | 8 Bajt |
| Zapotrzeb. danych parametryz. | 1 Bajt ((Tryb pracy: SafetyBridge)) |
| Potrzebne dane konfiguracyjne | 5 Bajt ((Tryb pracy: SafetyBridge)) |
| Cyfrowe: | |
| Oznaczenie wyjścia | Wyjścia cyfrowe |
| Opis wyjścia | +/- przełączając |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Technika przyłączeniowa | 2-, 3-, 4-przewodowa |
| Liczba wyjść | 4 (układ 2-kanałowy, przełączanie +/-) |
| 4 (układ 1-kanałowy, przełączanie +) | |
| 4 | |
| Układ ochronny | Ochrona przed przepięciami, ochrona przeciwzwarciowa wyjść |
| Napięcie wyjściowe | 24 V DC (US - 1 V) |
| Prąd wyjściowy | maks. 3 A (Prąd sumaryczny wszystkich wyjść) |
| Maksymalny prąd wyjściowy na kanał | 2 A |
| Maksymalny prąd wyjściowy na moduł | 3 A (Patrz dane techniczne) |
| napięcie wyjścia znamionowe | 24 V DC |
| Zachowanie w razie przeciążenia indukcyjnego | Możliwość zniszczenia wyjścia |
| Typ produktu | Komponent I/O |
| Rodzina produktów | Inline |
| Zastosowanie | Bezpieczeństwo funkcjonalne |
| Konstrukcja | modułowa |
| Komunikaty diagnostyczne | Zwarcie lub przeciążenie wyjść cyfrowych Komunikaty o błędach w kodzie diagn. (bus) oraz informacja przez LED na module |
| Maksymalna utrata mocy w warunkach znamionowych | 75 W |
| Środek transmisyjny | Miedź |
| Potencjały: Zasilanie logiki (UL) | |
| Napięcie zasilania | 7,5 V DC (patrz dane dotyczące bezpieczeństwa) |
| Pobór prądu | maks. 230 mA |
| Potencjały: zasilanie obwodu głównego (UM) | |
| Napięcie zasilania | 24 V DC |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC (łącznie ze wszystkim tolerancjami, łącznie z tętnieniem) |
| Pobór prądu | maks. 3,03 A |
| typ. 30 mA (wszystkie wyjścia ustawione; prąd dodatni urządzeń wykonawczych) | |
| Potencjały: Zasilanie obwodu segmentu (US) | |
| Napięcie zasilania | 24 V |
| Zasilanie: Elektronika modułu | |
| Napięcie zasilania | 24 V DC (za pośrednictwem regulatora napięcia) |
| Zakres napięcia zasilania | 19,2 V DC ... 30 V DC |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: zasilanie 5 V dla magistrali dochodzącej / zasilanie 7,5 V (układ logiczny magistrali) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: zasilanie 5 V dla magistrali przechodzącej / zasilanie 7,5 V (układ logiczny magistrali) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 7,5 V (logika magistrali)/ zasilanie 24 V (urządzenie peryferyjne) | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V (urządzenie peryferyjne) / uziemienie ochronne | 500 V AC, 50 Hz, 1 min |
| Technika przyłączeniowa | |
| Określenie przyłącza | Wtyk przyłączeniowy Inline |
| wtykowe | tak |
| Przyłącze przewodu | |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu, linka | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Wtyk przyłączeniowy Inline | |
| Rodzaj przyłącza | Przyłącze sprężynowe |
| Przekrój przewodu sztywnego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,2 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 55 °C |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 80 kPa ... 108 kPa (do 2000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 66 kPa ... 108 kPa (do 3500 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -25 °C ... 70 °C |
| Dopuszczalna wilgotność powietrza (praca) | 10 % ... 85 % (W ramach dopuszczalnego zakresu temperatury należy podjąć stosowne działania zapobiegające podwyższonej wilgotności powietrza.) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 10 % ... 85 % (W ramach dopuszczalnego zakresu temperatury należy podjąć stosowne działania zapobiegające podwyższonej wilgotności powietrza.) |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| Rodzaj montażu | Montaż na szynie DIN |
