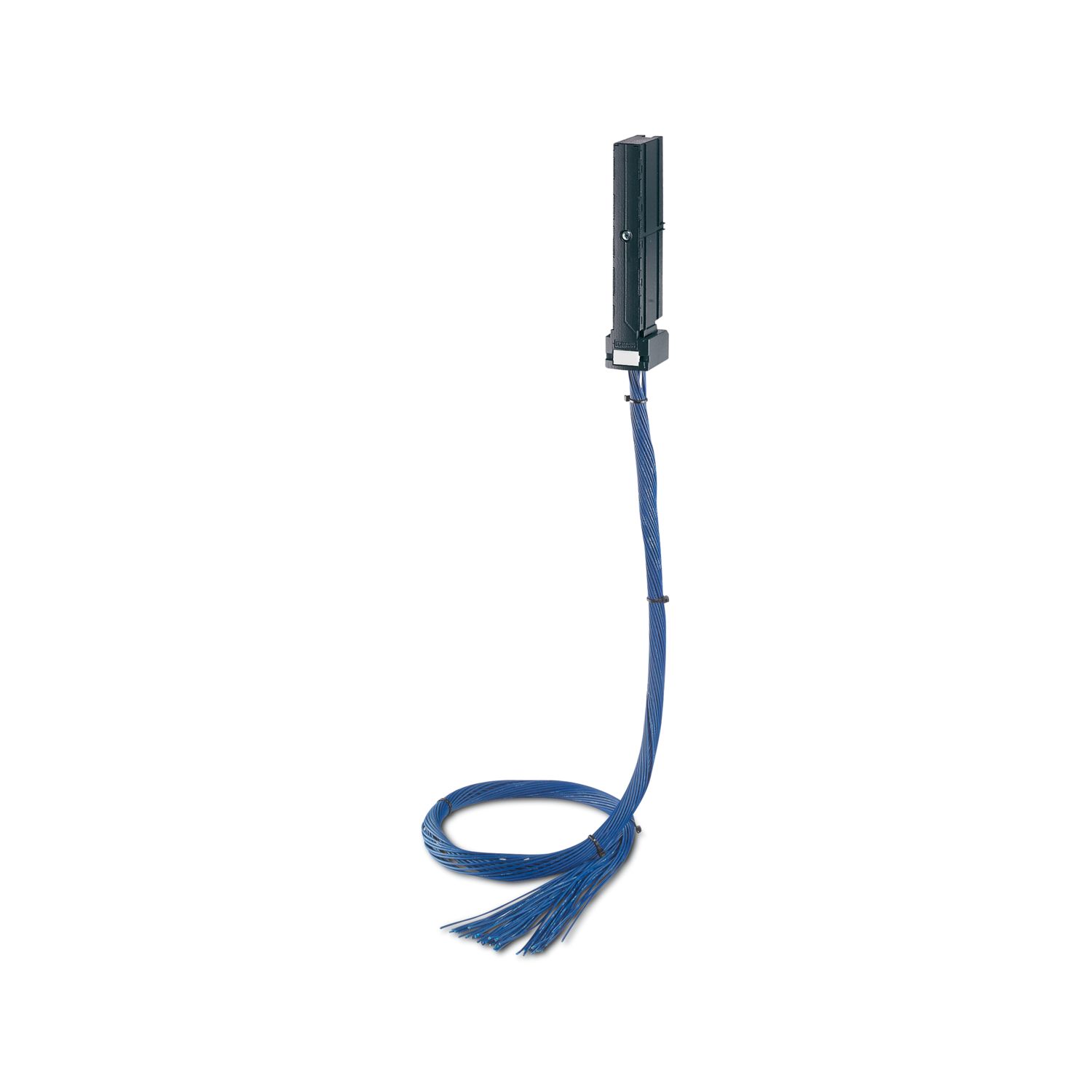

VIP-PA-PWR/40XOE/HF/ 8,0M/S7
-
Adapter czołowy
2908903

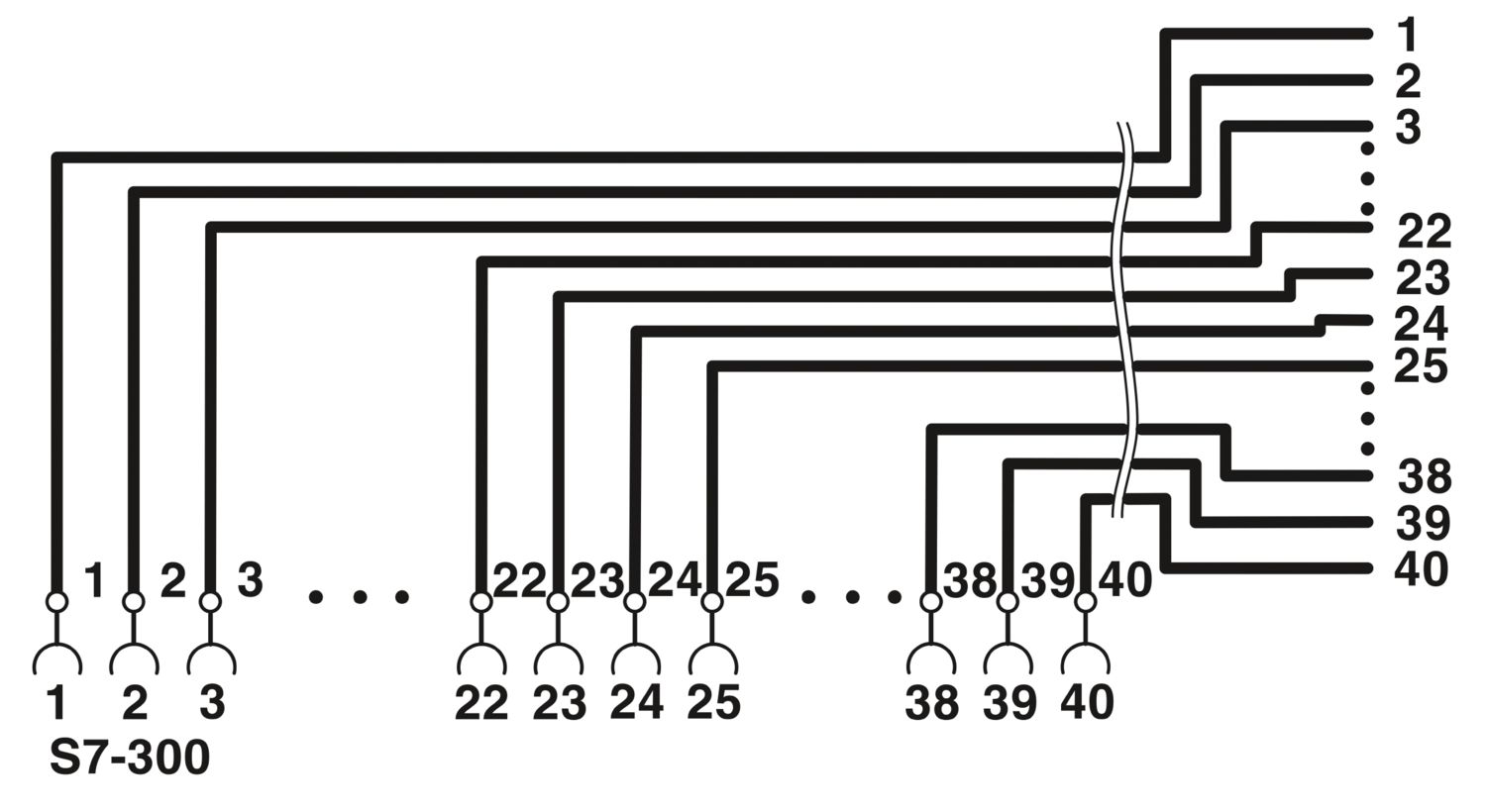

VIP Power Cabling, uniwersalny adapter czołowy z izolacją bezhalogenową, do przyłączania do wszystkich popularnych 40-biegunowych modułów I/O SIMATIC S7-300 za pomocą 40 niekonfekcjonowanych pojedynczych żył w splocie linowym (podłączanie obiektowe np. za pomocą 40 złączek szynowych)
Szczegóły produktu
Typ produktu | Adapter czołowy |
Właściwości izolacji | |
Kategoria przepięciowa | II |
Stopień zanieczyszczenia | 2 |
Napięcie robocze (AC/DC) | ≤ 250 V AC/DC |
Znamionowy rodzaj pracy | 100 % ED |
Prąd (na pojedynczy przewód, 40 °C) | ≤ 6 A |
Prąd (na pojedynczy przewód, 60 °C) | ≤ 4 A |
Prąd (na pojedynczy przewód, 75 °C) | ≤ 750 mA |
Prąd (Prąd całkowity na kabel, 40 °C) | ≤ 20 A |
Prąd (Prąd całkowity na kabel, 60 °C) | ≤ 16 A |
Znamionowe napięcie izolacji | 260 V |
Znamionowe napięcie udarowe | 2,3 kV (Izolacja podstawowa) |
Obsługiwany sterownik SIEMENS S7-300 / ET 200 M | |
Odpowiednia karta I/O | 6ES7321-1BL00-0AA0 |
6ES7321-1EL00-0AA0 | |
6ES7321-1CH00-0AA0 | |
6ES7321-1FF10-0AA0 | |
6ES7322-1BL00-0AA0 | |
6ES7322-8BH10-0AB0 | |
6ES7322-5GH00-0AB0 | |
6ES7322-5FF00-0AB0 | |
6ES7322-5HF00-0AB0 | |
6ES7322-1HF10-0AA0 | |
6ES7323-1BL00-0AA0 | |
6ES7331-7NF00-0AB0 | |
6ES7331-7NF10-0AB0 | |
6ES7331-1KF02-0AB0 | |
6ES7331-7PF01-0AB0 | |
6ES7331-7PF11-0AB0 | |
6ES7331-7PE10-0AB0 | |
6ES7332-5HF00-0AB0 | |
6ES7326-1BK02-0AB0 | |
6ES7326-1RF00-0AB0 | |
6ES7326-2BF41-0AB0 | |
6ES7326-2BF01-0AB0 | |
6ES7326-2BF10-0AB0 | |
6ES7336-1HE00-0AB0 |
Poziom sterowania | |
Rodzaj przyłącza | Przyłącze wtykowe |
Wskazówka | Wtykany na 40-pinowe moduły I/O |
poziom instalacji | |
Rodzaj przyłącza | Wolny koniec przewodu |
Ilość przyłączy | 40 |
Liczba biegunów | 1 |
Kabel | |
Długość | 8 m |
Liczba biegunów | 40 |
Ekranowany | nie |
Rodzaj przewodu | Kabel okrągły bezhalogenowy konfekcjonowany |
Budowa linki przewodu sygnałowego | 16x |
przewód sygnałowy AWG | 21 |
Przekrój przewodu | 40x 0,5 mm² |
płaszcz zewnętrzny, kolor | szary |
Materiał przewodu | błyszcząca skrętka Cu |
Bezhalogenowość | tak |
odporność na rozprzestrzenianie się płomienia | IEC 60332-1-2 (przewód surowy) |
Warunki otoczenia | |
Stopień ochrony | IP20 |
Temperatura otoczenia (praca) | -20 °C ... 60 °C |
Temperatura otoczenia (składowanie/transport) | -20 °C ... 80 °C |
Normy/przepisy | DIN EN 50178 |
IEC 60664 |
Pozycja montażu | dowolna |
Uwaga dotycząca eksploatacji | Użycie zgodne z przeznaczeniem zakłada przestrzeganie wytycznych w sprawie instalacji (patrz „Do pobrania”). W przypadku zastosowań lub użytkowania z produktami innych producentów należy również przestrzegać specyfikacji, instrukcji ostrzegawczych i bezpieczeństwa odpowiednich producentów. |
Numer artykułu | 2908903 |
Jednostka opakowania | 1 Szt. |
Minimalne zamówienie | 1 Szt. |
Klucz sprzedaży | CK2317 |
Klucz produktu | DK232S |
GTIN | 4055626356952 |
Waga jednej sztuki (z opakowaniem) | 22,22 g |
Waga jednej sztuki (bez opakowania) | 22,22 g |
Numer taryfy celnej | 85444290 |
Kraj pochodzenia | DE |
ECLASS
ECLASS-13.0 | 27242292 |
UNSPSC
UNSPSC 21.0 | 32151601 |
EU RoHS | |
Spełnia wymagania dyrektywy RoHS | Tak |
zwolnienia/wyłączenia, o ile są znane | 6(c) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
|
EU REACH SVHC | |
Informacja o substancji z listy kandydackiej REACH (nr CAS) | Lead (nr CAS: 7439-92-1) |
