FLK 50-PA/EZ-DR/HF/KS/4000/YUC - Adapter czołowy

2904642

Adapter czołowy zalewany z bezhalogenowym przewodem okrągłym i 50-pinową listwą sprężynową po obu stronach do podłączenia sterowników Yokogawa. Długość przewodu: 40,0 m

Szczegóły produktu

Typ produktu	Adapter czołowy

Napięcie robocze (DC)	≤ 30 V DC
Znamionowy rodzaj pracy	100 % ED
Prąd (na tor)	≤ 500 mA (po rozwinięciu)
Obsługiwany sterownik YOKOGAWA CS3000 CentumVP
Odpowiednia karta I/O	ADV151
	ADV551
Obsługiwany sterownik YOKOGAWA STARDOM
Odpowiednia karta I/O	NFDV151
	NFDV551
Obsługiwany sterownik YOKOGAWA ProSafe-RS
Odpowiednia karta I/O	SDV541
	SDV144
	SDV521

Przyłącze 1
Przyłącze według normy	IEC 60603-13 (na podstawie)
Rodzaj przyłącza	Yokogawa, kompatybilność z kartami I/O
Ilość przyłączy	1
Liczba biegunów	50
Moment dokręcania	0,5 Nm (Dławnica)
Liczba cykli wtykania	> 50
Raster	2,54 mm
Połączenie 2
Przyłącze według normy	IEC 60603-13 (na podstawie)
Rodzaj przyłącza	Yokogawa, kompatybilność z KS
Ilość przyłączy	1
Liczba biegunów	50
Moment dokręcania	0,5 Nm (Dławnica)
Liczba cykli wtykania	> 50
Raster	2,54 mm

Kabel
Długość	40 m

UL AWM Style	21946
Liczba biegunów	50
Ekranowany	tak
Rodzaj przewodu	Kabel okrągły ekranowany bezhalogenowy konfekcjonowany
Budowa linki przewodu sygnałowego	7x 0,16 mm
przewód sygnałowy AWG	26
Przekrój przewodu	50x 0,14 mm²
Średnica żyły łącznie z izolacją	1 mm ±0,03 mm
Zewnętrzna średnica przewodu	11,00 mm ±0,4 mm
płaszcz zewnętrzny, kolor	szary
Materiał przewodu	ocynkowana skrętka Cu
Najmniejszy promień gięcia, ułożenie na stałe	114 mm
najmniejszy promień gięcia, ułożenie ruchome	205 mm
Bezhalogenowość	tak
odporność na rozprzestrzenianie się płomienia	IEC 60332-1-2 (przewód surowy)
	VDE 0842, część 332-1-2 (przewód surowy)
	IEC 60332-3-22 (przewód surowy)
olejoodporność	odporny na przypadkowe zachlapanie (przewód surowy)

Warunki otoczenia
Stopień ochrony	IP20
Stopień ochrony (Miejsce montażu)	≥ IP54 (Miejsce montażu)
Temperatura otoczenia (praca) (Ułożenie na stałe)	-40 °C ... 70 °C (Ułożenie na stałe)
Temperatura otoczenia (praca) (Ułożenie ruchome)	-10 °C ... 70 °C (Ułożenie ruchome)
Temperatura otoczenia (składowanie/transport)	-40 °C ... 80 °C
Wysokość	≤ 2000 m

UKCA
Certyfikat	Zgodność z UKCA

Pozycja montażu	dowolna

Uwaga dotycząca eksploatacji	Użycie zgodne z przeznaczeniem zakłada przestrzeganie wytycznych w sprawie instalacji (patrz „Do pobrania”). W przypadku zastosowań lub użytkowania z produktami innych producentów należy również przestrzegać specyfikacji, instrukcji ostrzegawczych i bezpieczeństwa odpowiednich producentów.

Dane handlowe

Numer artykułu	2904642
Jednostka opakowania	1 Szt.
Minimalne zamówienie	1 Szt.
Klucz sprzedaży	CK222N
Klucz produktu	DK222N
GTIN	4046356868327
Waga jednej sztuki (z opakowaniem)	7 620 g
Waga jednej sztuki (bez opakowania)	7 620 g
Numer taryfy celnej	85444290
Kraj pochodzenia	DE

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	125 V	0,5 A

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
	125 V	0,5 A

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Natryskiwane złącza wtykowe

Złącza wtykowe od strony modułu kompatybilne z KS/AKB

Możliwość mocowania śrubami

Boczne odejście kabla od zespołu I/O

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

FLK 50-PA/EZ-DR/HF/KS/4000/YUC - Adapter czołowy

2904642

Szczegóły produktu

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

Produkty kompatybilne

Korzyści

Automatyzacja

Łączenie

Oznaczniki, montaż i instalacja

Przełączanie, pomiar i monitorowanie

Zasilanie, ładowanie i ochrona

FLK 50-PA/EZ-DR/HF/KS/4000/YUC - Adapter czołowy 2904642

Szczegóły produktu

ECLASS

ETIM

UNSPSC

Produkty kompatybilne

KME - Uchwyt oznacznika kabli 0807083

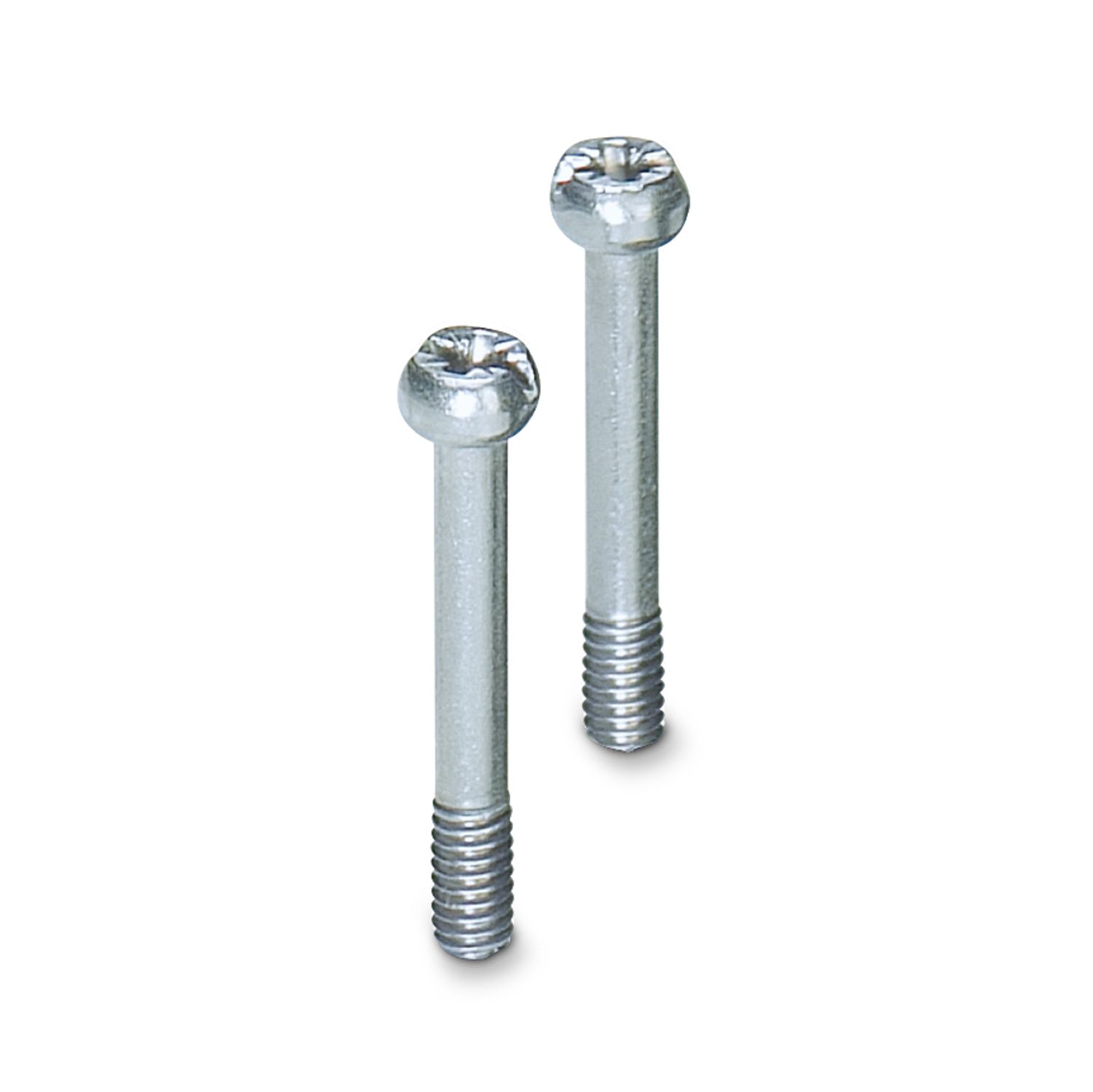

VF-SCREW-YOKOGAWA/M3X18/DCS - Zestaw śrub 2902873
