EAC
승인 ID: RU C-DE.AI30.B.01102UL Listed
승인 ID: E221474| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
cUL Listed
승인 ID: E221474| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| 30 V | 4 A |
SAC-3P-Y/2XM 8FS SCO
-
Y 분배기
1523984
Y 분배기, 4-핀, 플러그 직선 M12 SPEEDCON, 코딩: A, 켜짐 소켓 직선 M8, 코딩: A 및 소켓 직선 M8, 코딩: A
제품의 세부 정보
| 제품 타입 | Y 분배기 |
| 핀 수 | 4 |
| 케이블 출구 수 | 2 |
| 차폐 | 아니오 |
| 코딩 | A |
| 스레드 타입 | M12 - M8 |
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염등급 | 3 |
| 절연 저항 | ≥ 100 MΩ |
| 정격전압 UN | 48 V AC |
| 60 V DC | |
| 정격전류 IN | 4 A |
| 상태 표시 | 아니오 |
| 상태 표시 있음 | 아니오 |

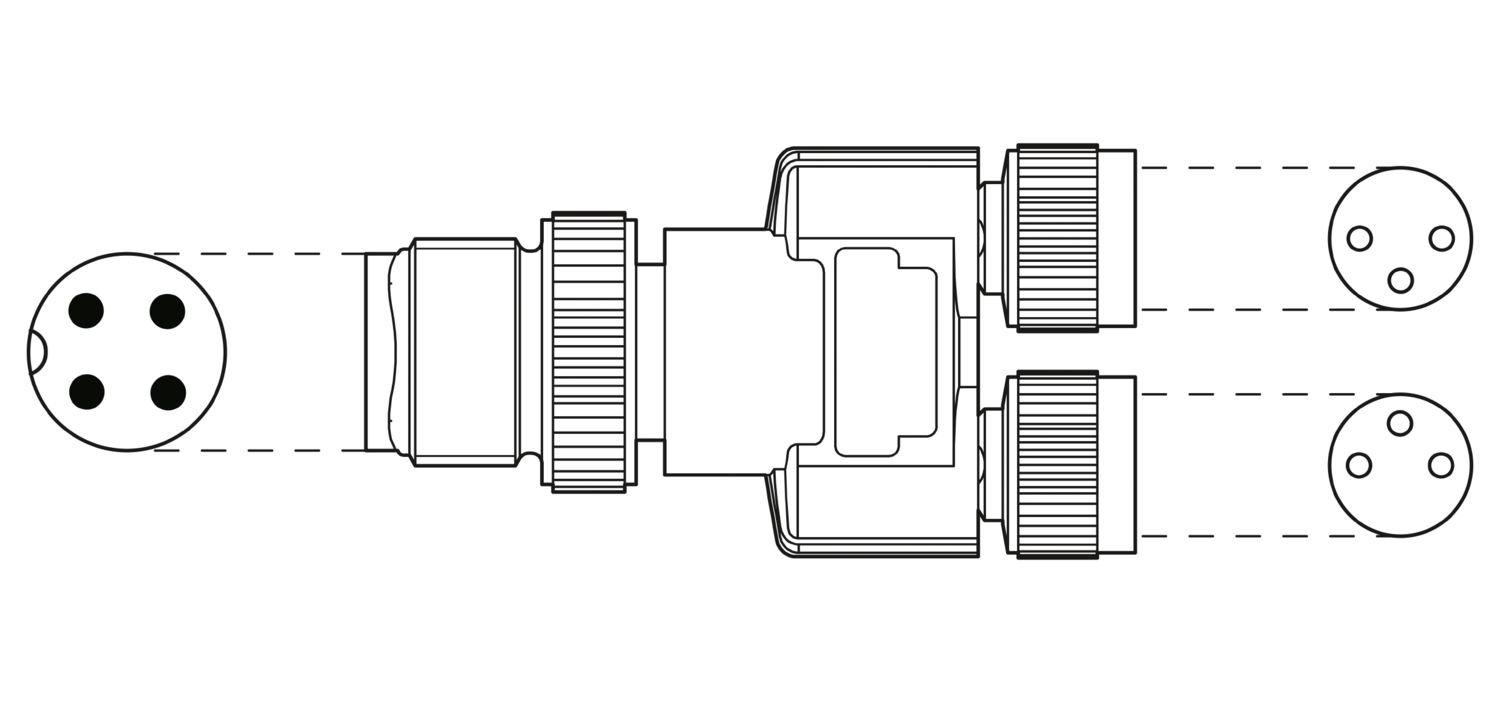

| 치수 도면 |
|
| 폭 | 22 mm |
| 높이 | 14.8 mm |
| 길이 | 40.7 mm |
| 중앙 거리 | 12 mm |
| UL 94에 따른 난연성등급 | HB |
| 밀폐 소재 | NBR |
| 그립 몸체 소재 | TPU, 난연성, 자소성 |
| 접점 소재 | CuZn |
| 접점 표면 소재 | Ni/Au |
| 접점 캐리어 소재 | TPU GF |
| 케이블 그랜드 소재 | 아연 다이 캐스트, 니켈 도금 |
| 연결 1 | |
| 설계 | 플러그 직선 M12 SPEEDCON |
| 잠금 타입 | SPEEDCON |
| 코딩 타입 | A |
| 연결 2 | |
| 설계 | 소켓 직선 M8 |
| 코딩 타입 | A |
| 연결 3 | |
| 설계 | 소켓 직선 M8 |
| 코딩 타입 | A |
| 기계적 데이터 | |
| 삽입/제거 싸이클 | ≥ 100 |
| 주변 조건 | |
| 보호 수준 | IP65 |
| IP67 | |
| 주변 온도(작동) (수 커넥터/암 커넥터) | -25 °C ... 90 °C (플러그 / 소켓) |
| M12 | |
| 표준 명칭 | M12 커넥터 |
| 표준/사양 | IEC 61076-2-101 |
| M8 | |
| 표준 명칭 | M8 커넥터 |
| 표준/사양 | IEC 61076-2-104 |
