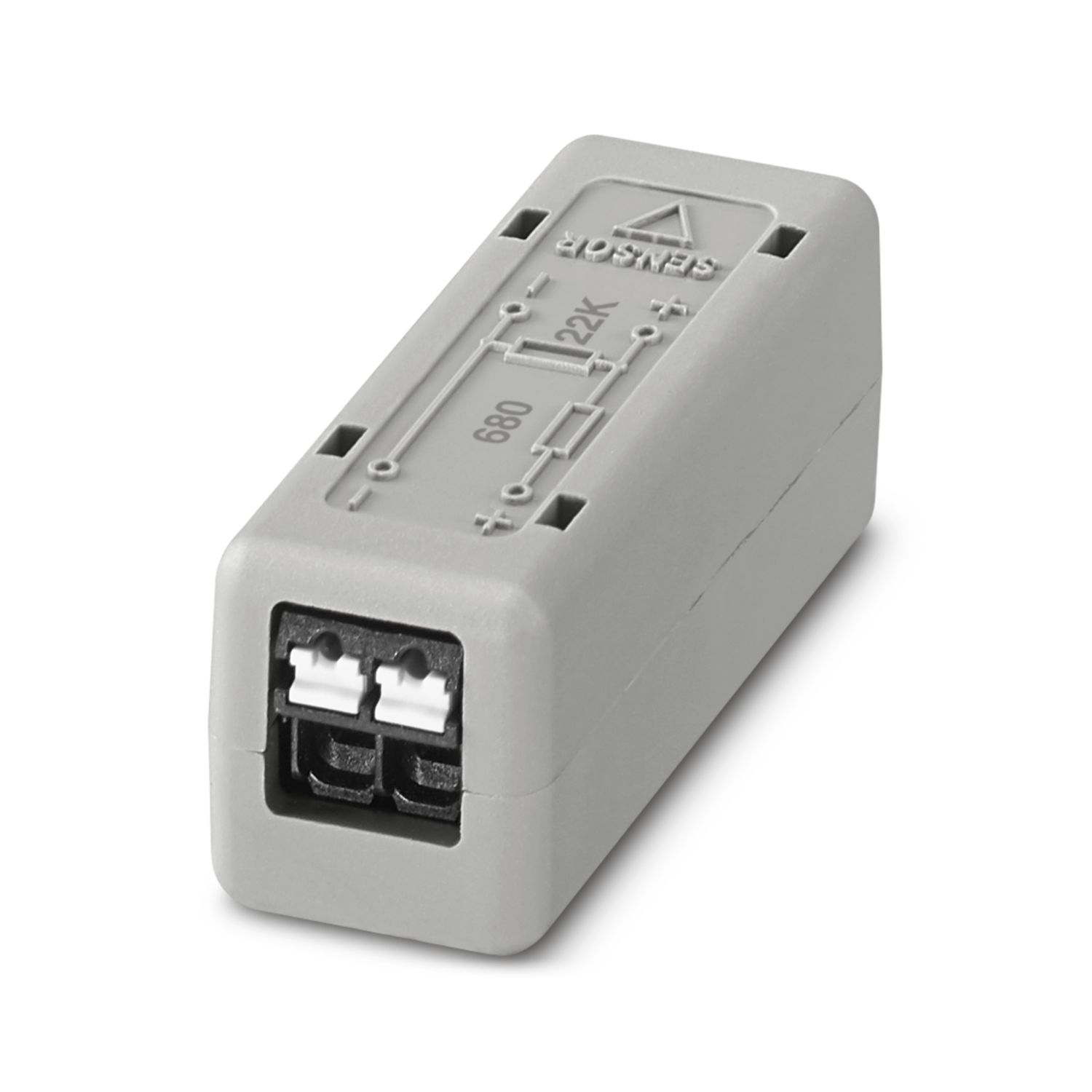

FA MCR-FMR-22K-680-IP20-PT
-
저항기 네트워크
1642714
저항기 네트워크 병렬 22 kΩ, 직렬 680 Ω, 플로팅 접점 및 근접 스위치의 모니터링용. NAMUR IEC/EN 60947-5-6에 따른 절연 증폭기 또는 디지털 입력을 통한 라인 결함 모니터링.
제품의 세부 정보
| 절연 특성 | |
| 과전압 카테고리 | II |
| 오염도 | 2 |
| 공급 | |
| 전압 | ≤ 12 V DC |
| 전류 | ≤ 24 mA |
| 전력 소모량 (저항) | 0.3 W (병렬) |
| 0.5 W (연속) | |
| 신호 | |
| 사용 가능한 입력 소스 | 플로팅 스위치 접점 |
| 신호 | |
| 전송 동작 | 입력 신호 + 저항 값과 1:1 |
| 저항 | 22 kΩ (병렬) |
| 680 Ω (연속) | |
| 연결 타입 | 푸쉬-인 스프링 연결 |
| 스트리핑 길이 | 8 mm |
| 단선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² |
| 연선 케이블 사이즈 | 0.2 mm² ... 1.5 mm² (플라스틱 슬리브가 없는 페룰) |
| 0.2 mm² ... 0.75 mm² (플라스틱 슬리브가 있는 페룰) | |
| AWG 케이블 사이즈 | 24 ... 16 |
| 간격 | 3.5 mm |
| 폭 | 35.1 mm |
| 높이 | 14.2 mm |
| 깊이 | 14.2 mm |
| 색상 | 회색 (RAL 7042) |
| UL 94에 따른 난연성등급 | V0 (하우징) |
| 하우징 소재 | PA 6.6-FR |
| 주변 조건 | |
| 보호 수준 | IP20 (UL에 의해 평가되지 않음) |
| 주변 온도(작동) | -40 °C ... 80 °C (모든 마운팅 위치) |
| 주변 온도(보관/운송) | -40 °C ... 80 °C |
| 허용 습도(작동) | 0 % ... 95 % (비응축) |
| 고도 범위 (≤ 2000 m) | |
| 고도 | ≤ 2000 m |
| 주변 온도(작동) | -40 °C ... 80 °C |
| 고도 범위 (≤ 3000 m) | |
| 높이 범위 | ≥ 2000 m ... 3000 m |
| 주변 온도(작동) | -40 °C ... 72 °C |
| 고도 범위 (≤ 4000 m) | |
| 높이 범위 | ≥ 3000 m ... 4000 m |
| 주변 온도(작동) | -40 °C ... 64 °C |
| 고도 범위 (≤ 5000 m) | |
| 높이 범위 | ≥ 4000 m ... 5000 m |
| 주변 온도(작동) | -40 °C ... 56 °C |
| CE | |
| 인증 | CE 인증 |
| 항목 번호 | 1642714 |
| 패키지 단위 | 1 pc |
| 최소 주문 수량 | 1 pc |
| 제품 키 | DK114Z |
| GTIN | 4067923170544 |
| 개당 중량(패키지 포함) | 6.9 g |
| 개당 중량(패키지 제외) | 5.6 g |
| 관세 번호 | 85369095 |
| 원산지 | US |
ECLASS
| ECLASS-13.0 | 27260114 |
ETIM
| ETIM 9.0 | EC002307 |
| EU RoHS | |
| EU RoHS 제한 물질 요구 사항을 충족시킨다 | 예 |
| 현재 알고 있는 한 면제 | 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
|
| EU REACH SVHC | |
| REACH 후보 물질 주석(CAS-NO) | 0.1wt%를 초과한 물질 없음 |
