cULus Recognized
승인 ID: E60425-20061129| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| B | ||||
| 필드 배선 | 300 V | 7 A | 24 - 18 | |
| D | ||||
| 필드 배선 | 300 V | 7 A | 24 - 18 | |
VDE Zeichengenehmigung
승인 ID: 40047107| 정격 전압 UN | 정격 전류 IN | 케이블 사이즈 AWG | 케이블 사이즈 mm2 | |
|---|---|---|---|---|
| keine | ||||
| 160 V | 13.5 A | 0.2 - 1 | ||

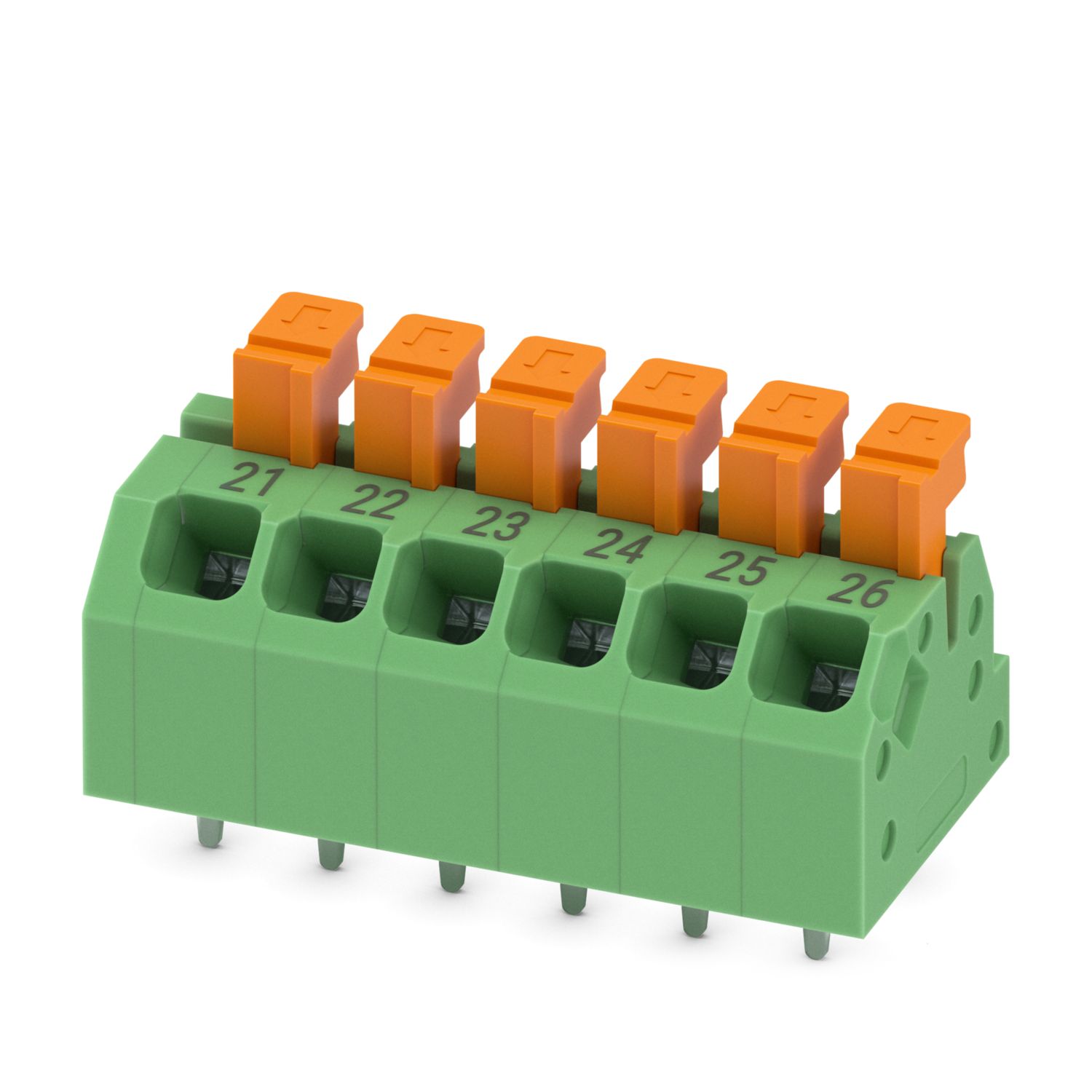

SPTAF 1/ 6-3,5-LL BD:21-26
-
PCB 단자대
1312274
출력 회로 보드 터미널, 정격 전류: 13.5 A, 정격전압(III/2): 160 V, 정격 케이블 사이즈: 1 mm2, 행 수: 1, 행당 핀 수: 6, 제품군: SPTAF 1/..-LL, 간격: 3.5 mm, 연결 방법: 푸쉬-인 스프링 연결, 마운팅: 웨이브 솔더링, 전선/PCB 연결 방향: 45 °, 색상: 녹색, 핀 레이아웃: 선형 핀연결, 납땜 핀 [P]: 2.6 mm, 전위당 납땜 핀 수: 2, 포장 타입: 카드보드에 포장됨
제품의 세부 정보
| 제품 타입 | 출력 회로 보드 터미널 |
| 제품군 | SPTAF 1/..-LL |
| 제품군 | COMBICON Terminals S |
| 핀 수 | 6 |
| 간격 | 3.5 mm |
| 행 수 | 1 |
| 핀 레이아웃 | 선형 핀연결 |
| 전위당 납땜 핀 | 2 |
| 속성 | |
| 정격전류 IN | 13.5 A |
| 정격전압 UN | 160 V |
| 정격 전압(III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 정격전압(III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 정격 전압(II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 연결 기술 | |
| 정격 전선 | 1 mm² |
| 전선 연결 | |
| 연결 타입 | 푸쉬-인 스프링 연결 |
| 단선 케이블 사이즈 | 0.2 mm² ... 0.75 mm² (0.75mm²의 단선을 연결 및 배치할 경우 단자대에 작용할 수 있는 기계적 횡력을 측면 지지대가 흡수해야 합니다.) |
| 0.34 mm² ... 0.75 mm² (푸쉬-인 연결) | |
| 연선 케이블 사이즈 | 0.2 mm² ... 1 mm² |
| AWG 케이블 사이즈 | 24 ... 18 |
| 케이블 사이즈 연선, 플라스틱 슬리브가 없는 페룰 있음 | 0.25 mm² ... 0.5 mm² (개방형 단자점이 있는 전선 연결) |
| 0.5 mm² ... 0.5 mm² (푸쉬-인 연결) | |
| 케이블 사이즈, 연선, 페룰 있음, 플라스틱 슬리브 있음 | 0.25 mm² ... 0.5 mm² (개방형 단자점이 있는 전선 연결) |
| 0.5 mm² ... 0.5 mm² (푸쉬-인 연결) | |
| 스트리핑 길이 | 8 mm |
| 마운트 타입 | 웨이브 솔더링 |
| 핀 레이아웃 | 선형 핀연결 |
| 소재 데이터 - 접점 | |
| 참고 | WEEE/RoHS 준수, IEC 60068-2-82/JEDEC JESD 201에 따라 위스커 없음 |
| 접점 소재 | Cu 합금 |
| 표면 특성 | 용융 주석 도금 |
| 금속 표면 단자점(위쪽 레이어) | 주석 (2 - 4 µm Sn) |
| 금속 표면 납땜 영역(위쪽 레이어) | 주석 (2 - 4 µm Sn) |
| 소재 데이터 - 하우징 | |
| 색상 (하우징) | 녹색 (6021) |
| 절연 소재 | PA |
| 플라스틱 소재 | I |
| IEC 60112에 따른 CTI | 600 |
| UL 94에 따른 난연성등급 | V0 |
| EN 60695-2-12에 따른 글로 와이어 가연성 인덱스 GWFI | 850 |
| EN 60695-2-13에 따른 글로 와이어 점화 온도 GWIT | 775 |
| EN 60695-10-2에 따른 볼 압력 테스트용 온도 | 125 °C |
| 소재 데이터 – 작동 부품 | |
| 색상 (작동 부품) | 주황색 (2003) |
| 절연 소재 | PBT |
| 플라스틱 소재 | IIIa |
| IEC 60112에 따른 CTI | 275 |
| UL 94에 따른 난연성등급 | V0 |
| 적용 참고 사항 | 전선 절연의 최대 허용 외부 직경 ≤ 3 mm |
| 치수 도면 |
|
| 간격 | 3.5 mm |
| 폭[w] | 22.5 mm |
| 높이 [h] | 13.5 mm |
| 길이 [l] | 11 mm |
| 설치 높이 | 10.9 mm |
| 납땜 핀 길이 [P] | 2.6 mm |
| 핀 치수 | 0.75 x 0.3 mm |
| PCB 설계 | |
| 홀 직경 | 1.1 mm |
| 전선 손상 및 풀림 테스트 | |
| 사양 | IEC 60999-1:1999-11 |
| 결과 | 테스트 통과 |
| 반복 연결 및 분리 | |
| 사양 | IEC 60999-1:1999-11 |
| 결과 | 테스트 통과 |
| 인발 테스트 | |
| 사양 | IEC 60999-1:1999-11 |
| 케이블 사이즈/전선 타입/견인력 설정점/실제 값 | 0.2 mm² / 단선 / > 10 N |
| 0.25 mm² / 연선 / > 10 N | |
| 1.5 mm² / 단선 / > 40 N | |
| 1.5 mm² / 연선 / > 40 N | |
| 온도 상승 테스트 | |
| 사양 | IEC 60947-7-4:2013-08 |
| 필수 온도 상승 테스트 | PCB 단자대의 주변 온도 및 온도 상승의 합계는 상한 온도를 초과하지 않아야 합니다. |
| 단기 내력 전류 | |
| 사양 | IEC 60947-7-4:2013-08 |
| 절연 저항 | |
| 사양 | DIN EN 60512-3-1:2003-01 |
| 절연 저항, 인접한 핀 | > 5 MΩ |
| 공간 거리(air clearances) 및 연면 거리(creepage distances) | | |
| 사양 | DIN EN 60947-1 (VDE 0660-100):2011-10 |
| 플라스틱 소재 | I |
| 비교 추적 인덱스(IEC 60112) | CTI 600 |
| 정격 절연 전압 (III/3) | 160 V |
| 정격 서지 전압(III/3) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/3) | 1.5 mm |
| 최소 연면 거리(III/3) | 2 mm |
| 정격 절연 전압 (III/2) | 160 V |
| 정격 서지 전압(III/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(III/2) | 1.5 mm |
| 최소 연면 거리(III/2) | 0.8 mm |
| 정격 절연 전압 (II/2) | 320 V |
| 정격 서지 전압(II/2) | 2.5 kV |
| 최소 간극 값 - 비균일 필드(II/2) | 1.5 mm |
| 최소 연면 거리(II/2) | 1.6 mm |
| 진동 테스트 | |
| 사양 | IEC 60068-2-6:2007-12 |
| 주파수 | 10 - 150 - 10 Hz |
| 스윕 속도 | 1 옥타브/분 |
| 진폭 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 가속화 | 5g (60.1 Hz ... 150 Hz) |
| 축당 테스트 기간 | 2.5 h |
| 테스트 방향 | X-, Y- 및 Z-축 |
| 글로(glow) 와이어 테스트 | |
| 사양 | IEC 60695-2-10:2013-04 |
| 온도 | 850 °C |
| 노출 시간 | 5 s |
| 에이징(Aging)에이징 | |
| 사양 | IEC 60947-7-4:2013-08 |
| 주변 조건 | |
| 주변 온도(작동) | -40 °C ... 100 °C (경감 곡선에 따라 다름) |
| 주변 온도(보관/운송) | -40 °C ... 70 °C |
| 상대 습도 (보관/운송) | 30 % ... 70 % |
| 주변 온도 (조립) | -5 °C ... 100 °C |
| 포장 타입 | 카드보드에 포장됨 |
호환 가능한 제품
이점
시간 절약형 푸쉬-인 연결, 도구 필요 없음
접점의 안정성을 오랫동안 보장하도록 정의된 접촉력
손가락으로 작동되는 유연한 해제 버튼을 사용한 매우 편리한 조작성
공간 절약이 요구되는 산업 분야를 위한 작은 컴포넌트 크기
통합 테스트 옵션을 사용한 빠르고 편리한 테스트
