UM-2KS40/AI 8/CS/Z/SO180 - 패시브 모듈 - 2311386

제품 타입	인터페이스 모듈
채널 수	8
	12
	16
절연 특성: 전력 회로 간 공간 및 연면 거리
절연	기능적 절연
과전압 카테고리	II
오염도	2

작동 전압 (DC)	≤ 30 V DC
전류 (분기당)	≤ 0.1 A
전력 회로 간 공간 및 연면 거리
정격 절연 전압	50 V
정격 서지 전압	0.5 kV (1.2 / 50 μs)
지원되는 컨트롤러 YOKOGAWA CS3000 CentumVP
적합한 I/O 카드	AAI135
지원되는 컨트롤러 YOKOGAWA STARDOM
적합한 I/O 카드	NFAI135
	NFAV141
	NFAV142

연결 1(제어 레벨)
연결 타입	Yokogawa, KS compatible
연결 수	2
핀 수	40
참고	사용 가능한 시스템 케이블: Phoenix Contact YUC40, Yokogawa KS1
조임 토크	0.5 Nm
간격	2.54 mm
연결 2(필드 레벨)
연결 타입	스프링 케이지 연결방식
스트리핑 길이	7.5 mm
핀 수	24
단선 케이블 사이즈	0.2 mm² ... 2.5 mm²
연선 케이블 사이즈	0.2 mm² ... 1.5 mm²
		0.2 mm² ... 1.5 mm²
		0.25 mm² ... 1.5 mm² (플라스틱 슬리브가 없는 페룰)
유연한 케이블 사이즈(동일한 케이블 사이즈의 전선 2개)	0.25 mm² ... 1.5 mm² (플라스틱 슬리브가 있는 페룰)
AWG 케이블 사이즈	24 ... 14
간격	5.08 mm
연결 3(HART 커넥터)
연결 타입	HART 커넥터
연결 수	2
핀 수	26
간격	1.27 mm

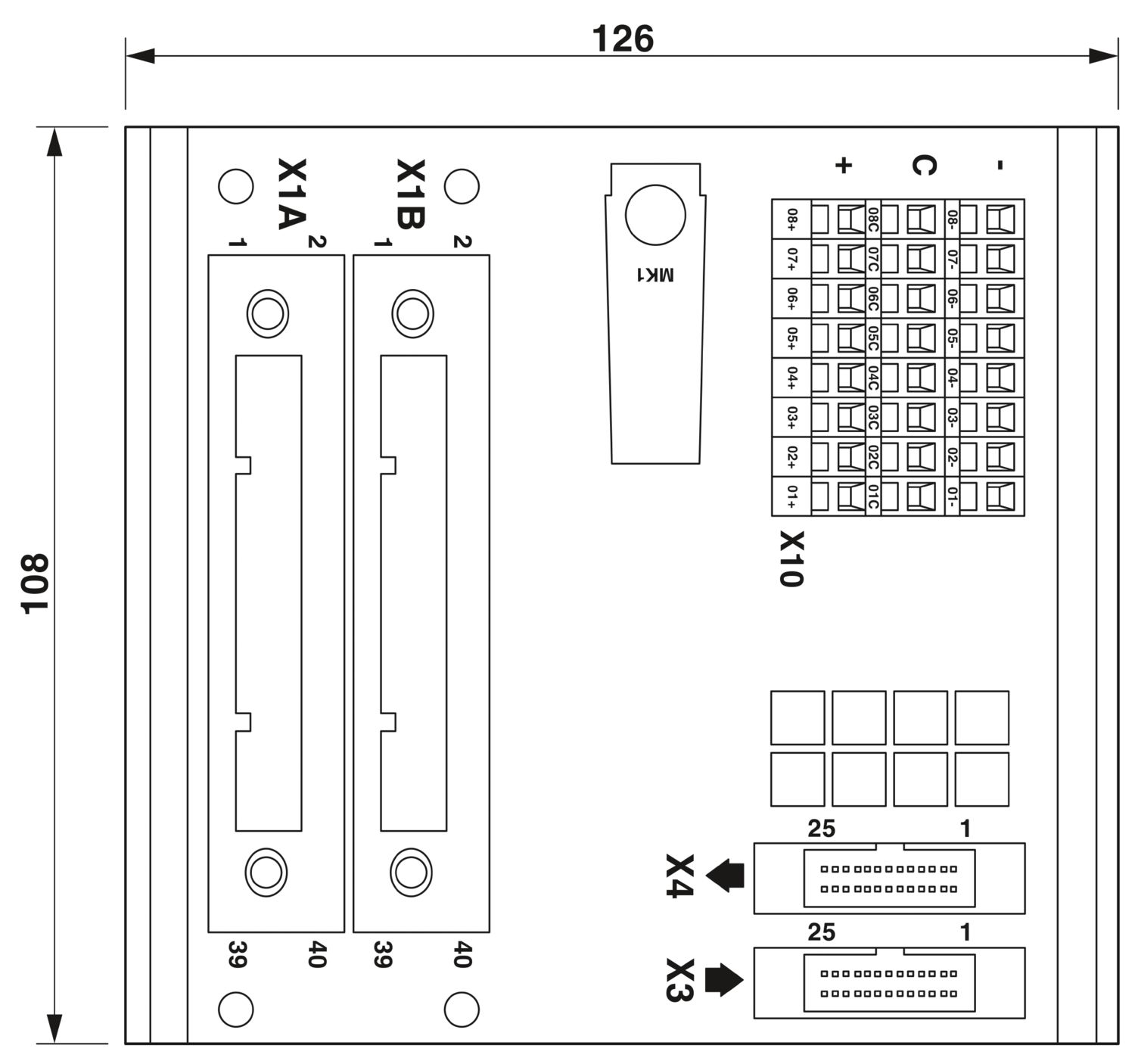

품목 치수
폭	107.5 mm
높이	125.4 mm
깊이	70.7 mm

주변 조건
보호 수준 (모듈)	IP00
보호 수준 (설치 위치)	≤ IP54
주변 온도(작동)	-20 °C ... 50 °C
주변 온도(보관/운송)	-20 °C ... 70 °C
고도	≤ 2000 m

마운트 타입	DIN 레일 마운팅
마운팅 위치	모두

항목 번호	2311386
패키지 단위	1 pc
최소 주문 수량	1 pc
참고	주문 제작(환불 불가)
제품 키	DK218N
GTIN	4046356317757
개당 중량(패키지 포함)	274 g
개당 중량(패키지 제외)	274 g
관세 번호	85369010
원산지	DE

ECLASS-13.0	27141152
ECLASS-15.0	27141152

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

UM-2KS40/AI 8/CS/Z/SO180 - 패시브 모듈

2311386

제품의 세부 정보

ECLASS

ETIM

UNSPSC

EAC

호환 가능한 제품

전력 회로 간 공간 및 연면 거리
표준/규정	EN IEC 60664-1

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	cfb2aa04-e3a1-47e8-864c-1d7dd4405e14

UKCA
인증	UKCA 인증
