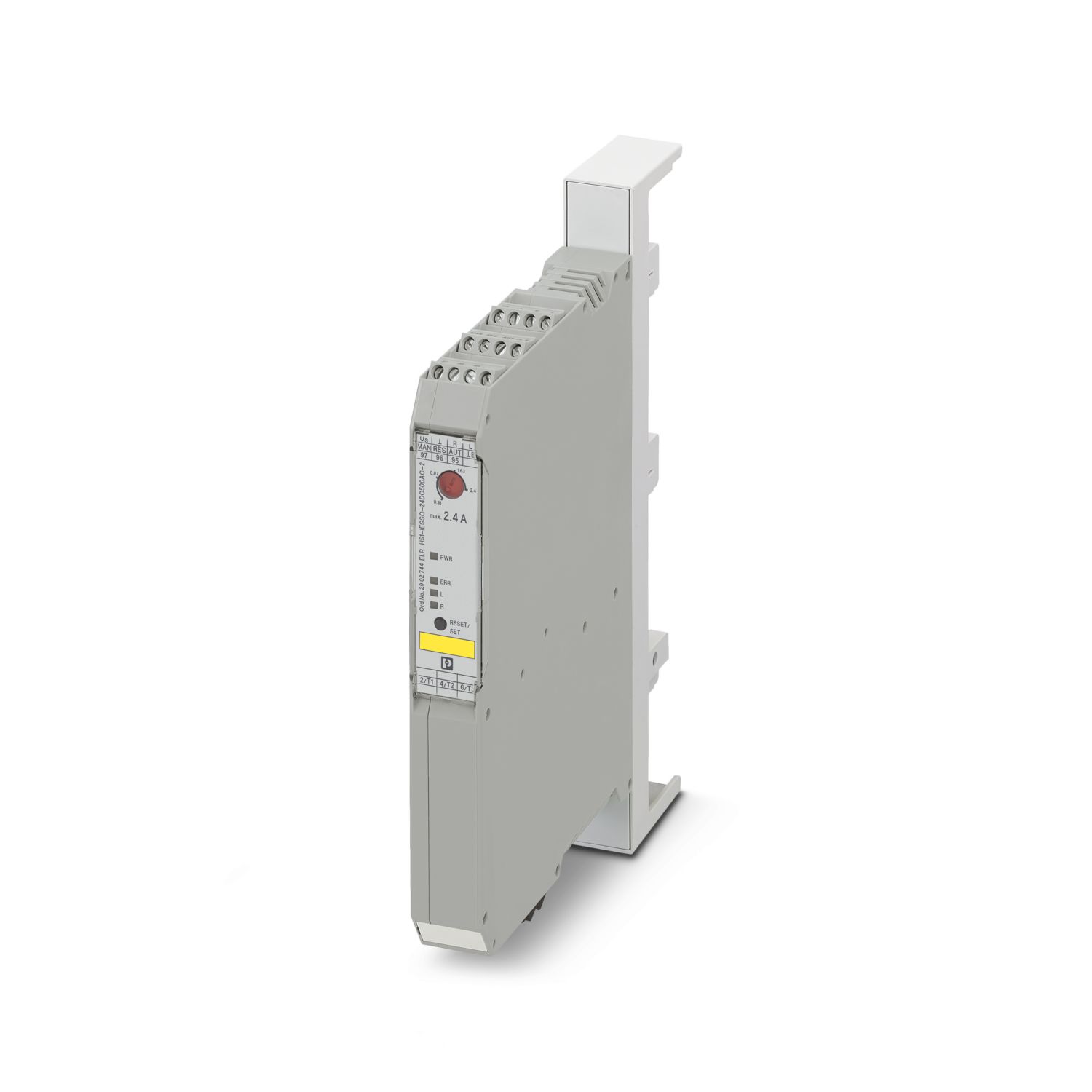

ELR-H51-2,4-BUSBAR-CLASSIC-SET - 하이브리드 모터 스타터 - 2904336

제품 속성

제품 타입	하이브리드 모터 스타터
제품군	CONTACTRON
작동 모드	100% 작동 계수

전기적 속성

단계 수	3
모터 스타터 타입	정역회전 스타터
스위칭 빈도	≤ 2 Hz (부하종속)
정격 상태에서 최대 전력 손실	4.4 W
스위칭 빈도	≤ 2 Hz (부하종속)
최대 전력 손실	4.1 W
최소 전력 손실	0.88 W
조합 타입	2
공급
정격 제어 회로 공급 전압 U_S	24 V DC
제어 공급 전압 범위	19.2 V DC ... 30 V DC
정격 제어 공급 전류 I_S	40 mA
보호 회로	서지 보호
보호 회로		극성 보호; 병렬 극성 보호 다이오드
절연 특성
정격 절연 전압	500 V
정격 서지 전압	6 kV
서지전압 카테고리	III
오염등급	2
제어 입력 및 제어 공급 전압과 주 회로에 대한 보조 회로 간의 절연 특성	안전 절연(IEC 60947-1), 작동 전압이 ≤ 300 V AC인 경우
		안전 절연(EN 50178), 작동 전압이 ≤ 300 V AC인 경우
		기본 절연(IEC 60947-1), 작동 전압 300V AC ~ 500V AC
		안전 절연(EN 50178), 작동 전압이 300 ... 500 V AC 인 경우
보조 회로에 대한 제어 입력 및 제어 공급 전압 간의 절연 특성	안전 절연(IEC 60947-1), 보조 회로가 ≤ 300 V AC인 경우
보조 회로에 대한 제어 입력 및 제어 공급 전압 간의 절연 특성		안전 절연(EN 50178), 보조 회로가 ≤ 300 V AC인 경우

입력 데이터

제어
입력 이름	제어 입력 오른쪽/왼쪽
정격 작동 전압 U_C	24 V DC
트리거링 전압 범위	19.2 V DC ... 30 V DC
정격 작동 전류 I_C	5 mA
스위칭 임계값	9.6 V (“0” 신호)
	19.2 V (“1” 신호)
스위칭 레벨	< 5 V DC (비상 정지용)
일반 턴-오프 시간	< 30 ms

출력 데이터

AC 출력
정격 작동 전압 U_e	500 V AC
작동 전압 범위	42 V AC ... 550 V AC
주 주파수	50/60 Hz
부하 전류 범위	180 mA ... 2.4 A
IEC 60947-4-2에 따른 트리거 특성	클래스 10A
냉각 시간	20 분 (자동 리셋용)
누설 전류	0 mA
보호 회로	서지 보호; 배리스터
	단락-회로 보호; 퓨즈
승인 출력
참고	확인 : 플로팅 전환 접점, 신호 접점
접점 유형	1 개의 전환 접점
IEC 60947-5-1에 따른 스위칭 용량	3 A (230 V, AC15)
	2 A (24 V (DC13))

연결 데이터

제어 회로
연결 타입	스크류 연결
스트리핑 길이	8 mm
스크류 스레드	M3
단선 케이블 사이즈	0.2 mm² ... 2.5 mm²
연선 케이블 사이즈	0.2 mm² ... 2.5 mm²
AWG 케이블 사이즈	24 ... 14
조임 토크	0.5 Nm ... 0.6 Nm
조임 토크		5 lb_f-in. ... 7 lb_f-in.
부하 회로
연결 타입	스크류 연결
스트리핑 길이	8 mm
스크류 스레드	M3
단선 케이블 사이즈	0.2 mm² ... 2.5 mm²
연선 케이블 사이즈	0.2 mm² ... 2.5 mm²
AWG 케이블 사이즈	24 ... 14
조임 토크	0.5 Nm ... 0.6 Nm
조임 토크		5 lb_f-in. ... 7 lb_f-in.

시그널링

상태 표시	LED (노란색)
작동 전압 표시	녹색 LED
오류 표시	빨간색 LED

소재 사양

UL 94에 따른 난연성등급 (하우징)	V0 (하우징)

환경 및 실제 조건

주변 조건
보호 수준	IP20
주변 온도(작동)	-25 °C ... 70 °C (경감현상 관찰)
주변 온도(보관/운송)	-40 °C ... 80 °C
고도	≤ 2000 m

승인

ATEX
마킹	 II (2) G [Ex e] [Ex d] [Ex px]
마킹		 II (2) D [Ex t] [Ex p]
인증	PTB 07 ATEX 3145
UL 인증
인증	NLDX.E228652
Safety Integrity Level (SIL, IEC 61508)
마킹	≤ 3
참고	안전 종료
Safety Integrity Level (SIL, IEC 61508)
마킹	2
참고	모터 보호
Performance Level (ISO 13849)
마킹	e
참고	안전 종료
카테고리(ISO 13849)
마킹	3
참고	안전 종료
UL 데이터
SCCR	100 kA (480 V AC(퓨즈: 30 A 클래스 CC/30 A 클래스 J(높은 결함)))
SCCR		5 kA (480 V AC(퓨즈: 20 A RK5(표준 결함)))
FLA	2.4 A (480 V AC)
Group installation	20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
Group installation		30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

표준 및 규정

표준/규정
표준/규정	IEC 60947-1
	EN 60947-4-2
	IEC 61508
	ISO 13849

마운팅

마운트 타입	부스바 마운팅
마운트 타입		DIN 레일 마운팅
조립 참고 사항	정렬 가능, 간격은 경감 참조
마운팅 위치	수직(수평 DIN 레일, 모터 출력 아래)

항목 번호	2904336
패키지 단위	1 pc
최소 주문 수량	1 pc
제품 키	DK7452
GTIN	4046356802864
개당 중량(패키지 포함)	460 g
개당 중량(패키지 제외)	350 g
관세 번호	85371098
원산지	DE

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예
현재 알고 있는 한 면제	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 물품 관련 중국 RoHS 선언 표는 "제조업체 선언" 아래에 있는 해당 문서의 다운로드 영역에서 찾을 수 있습니다. EFUP-E가 있는 모든 품목의 경우 중국 RoHS 선언 표가 발행 및 요구되지 않습니다.
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	Lead (CAS-NO: 7439-92-1)
