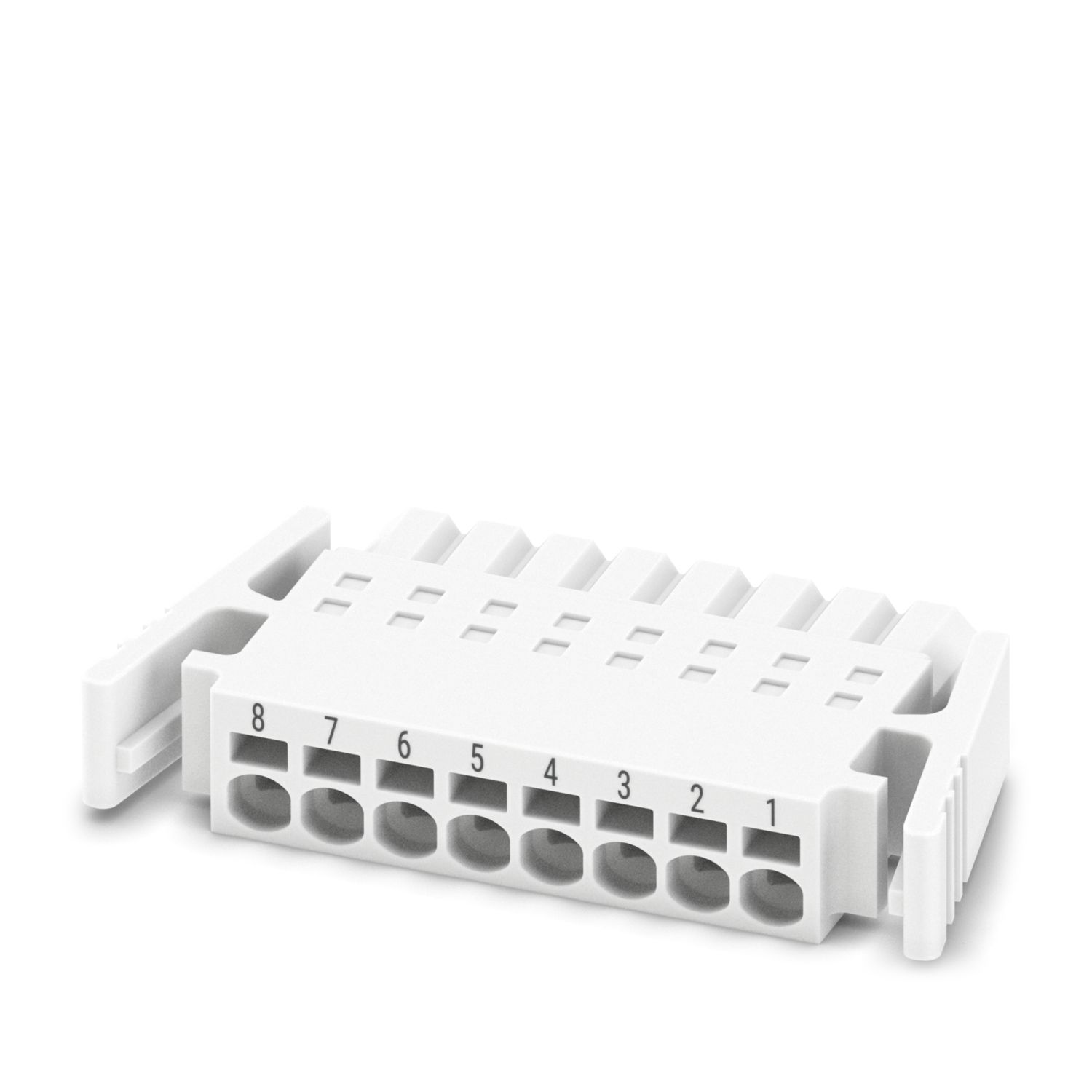

プリント基板用コネクタ、 定格接続サイズ: 0.5 mm2、 色: 白、 定格電流: 6 A、 定格電圧（III/2）: 160 V、 コンタクト表面: Sn、 コンタクトタイプ: メス、 列の数: 1、 極数: 8、 製品ラインアップ: PTSM 0,5/..-PL WH、 ピッチ: 2.5 mm、 接続方式: Push-inスプリング接続方式、 電線/プリント基板の接続方向: 0 °、 プラグインシステム: COMBICON PTSM、 嵌合ロック: ラッチ固定式、 取付け方法: ラッチフランジ、 梱包の種類: 段ボール梱包
| 製品ライン | プリント基板用コネクタ |
| 製品シリーズ | PTSM 0,5/..-PL WH |
| 製品ライン | COMBICON Connectors XS |
| 極数 | 8 |
| ピッチ | 2.5 mm |
| 行の数 | 1 |
| 特性 | |
| 標準規格 IN | 6 A |
| 定格電圧UN | 160 V |
| 接触抵抗 | 2.7 mΩ |
| 定格電圧（III/3） | 100 V |
| 定格サージ電圧（III/3） | 2.5 kV |
| 定格電圧（III/2） | 160 V |
| 定格サージ電圧（III/2） | 2.5 kV |
| 定格電圧 (II/2) | 320 V |
| 定格サージ電圧（II/2） | 2.5 kV |
| 接続技術 | |
| タイプ | 標準 |
| コネクタシステム | COMBICON PTSM |
| 定格電線断面積 | 0.5 mm² |
| コンタクトタイプ | メス |
| 嵌合ロック | |
| ロッキングタイプ | ラッチ固定式 |
| 取付けフランジ | ラッチフランジ |
| 電線接続 | |
| 接続方法 | Push-inスプリング接続方式 |
| 電線/プリント基板の接続方向 | 0 ° |
| 接続電線サイズ、単線 | 0.14 mm² ... 0.5 mm² |
| 撚線接続断面積 | 0.2 mm² ... 0.5 mm² (剥き線長さ7.5 mm、定格電圧32 V（III/2）において、最大0.75mm²まで対応) |
| 接続電線断面積AWG | 24 ... 20 |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 0.25 mm² ... 0.5 mm² |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 0.25 mm² ... 0.34 mm² (フェルールAI 0.14- 6 GYと圧着工具CRIMPFOX 10T-Fの組合せで、0.14 mm²から可能) |
| シリンダーゲージa x b / 径 | - / 1.2 mm |
| 剥き線長さ | 6 mm |
| 絶縁スリーブ付きフェルールの仕様 | |
| 推奨圧着工具 | 1134913 CRIMPFOX 10T-F |
| 1212034 CRIMPFOX 6 | |
| 材質のデータ - コンタクト先 | |
| 注記 | WEEE / RoHS準拠、ウィスカフリー、IEC 60068-2-82/JEDEC JESD 201準拠 |
| コンタクト材質 | 銅合金 |
| 表面特性 | 溶融すずめっき |
| 金属表面接続ポイント（仕上） | すず (4 - 8 µm Sn) |
| 金属表面処理 コンタクト部（仕上） | すず (4 - 8 µm Sn) |
| 材質のデータ - ハウジング | |
| 色 (ハウジング) | 白 (9010) |
| 絶縁材質 | PA |
| 絶縁材質グループ | I |
| CTI、IEC 60112準拠 | 600 |
| UL94難燃性クラス | V0 |
| EN 60695-2-12準拠で白熱ワイヤー可燃性指標 GWFI | 850 |
| EN 60695-2-13準拠で白熱ワイヤー点火温度 GWIT | 775 |
| EN 60695-10-2準拠のボールプレッシャー試験の温度 | 125 °C |
| 外形寸法 |
|
| ピッチ | 2.5 mm |
| 幅 [w] | 26.46 mm |
| 高さ [h] | 15 mm |
| 長さ[l] | 5.2 mm |
| 電線接続 | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 電線の損傷とゆるみ試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 接続／断路を繰り返す | |
| 仕様 | IEC 60999-1:1999-11 |
| 試験結果 | 試験合格 |
| 引張試験 | |
| 仕様 | IEC 60999-1:1999-11 |
| 接続電線サイズ/電線の種類/引張強度設定値/実数値 | 0.14 mm² / 単線 / > 10 N |
| 0.2 mm² / フレキシブル / > 10 N | |
| 0.5 mm² / 単線 / > 20 N | |
| 0.75 mm² / フレキシブル / > 30 N | |
| 挿抜力 | |
| 仕様 | IEC 60512-13-2:2006-02 |
| 試験結果 | 試験合格 |
| サイクル数 | 10 |
| 極あたりの挿入力（近似） | 4 N |
| 極あたりの抜取り強度（近似） | 2 N |
| 印字の耐性 | |
| 仕様 | IEC 60068-2-70:1995-12 |
| 試験結果 | 試験合格 |
| 誤嵌合 | |
| 仕様 | IEC 60512-13-5:2006-02 |
| 試験結果 | 試験合格 |
| 目視検査 | |
| 仕様 | IEC 60512-1-1:2002-02 |
| 試験結果 | 試験合格 |
| 寸法確認 | |
| 仕様 | IEC 60512-1-2:2002-02 |
| 試験結果 | 試験合格 |
| 振動試験 | |
| 仕様 | IEC 60068-2-6:2007-12 |
| 周波数 | 10 - 150 - 10 Hz |
| スイープ速度 | 1オクターブ/最小 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速 | 50 m/s² (60.1 Hz ... 150 Hz) |
| 各軸のテスト時間 | 2.5 h |
| 試験方向 | X、Y、Z軸 |
| 耐久試験 | |
| 仕様 | IEC 60512-9-1:2010-03 |
| 海面位のインパルス耐電圧 | 2.95 kV |
| 接触抵抗R1 | 2.7 mΩ |
| 接触抵抗R2 | 2.6 mΩ |
| 挿抜回数 | 10 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 環境試験 | |
| 仕様 | EN ISO 22479:2022-06 |
| 腐食負荷 | 300 dm3 中0.2 dm3SO2 /40 °C/1サイクル |
| 熱ストレス | 105 °C/168 h |
| 商用周波耐電圧 | 1.39 kV |
| 周囲条件 | |
| 周囲温度（作動時） | -40 °C ... 105 °C (ディレーティング曲線による) |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 相対湿度（保管時/運搬時） | 30 % ... 70 % |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 温度試験 | 試験グループC | |
| 仕様 | IEC 60512-5-1:2002-02 |
| 試験した極数 | 8 |
| 絶縁抵抗 | |
| 仕様 | IEC 60512-3-1:2002-02 |
| 絶縁抵抗、隣接する極 | > 5 MΩ |
| 空間距離と沿面距離 | | |
| 仕様 | IEC 60664-1:2007-04 |
| 絶縁材質グループ | I |
| 比較トラッキング指数（IEC 60112） | CTI 600 |
| 定格絶縁電圧 (III/3) | 100 V |
| 定格サージ電圧 (III/3) | 2.5 kV |
| 最小空間距離 - 不平等電界（III/3） | 1.5 mm |
| 最小沿面距離（III/3） | 1.8 mm |
| 定格絶縁電圧 (III/2) | 160 V |
| 定格サージ電圧 (III/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（III/2） | 1.5 mm |
| 最小沿面距離（III/2） | 1.5 mm |
| 定格絶縁電圧 (II/2) | 320 V |
| 定格サージ電圧 (II/2) | 2.5 kV |
| 最小空間距離 - 不平等電界（II/2） | 1.5 mm |
| 最小沿面距離（II/2） | 1.6 mm |
| 梱包の種類 | 段ボール梱包 |
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 150 V | 5 A | 26 - 18 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 使用グループ B | ||||
| 150 V | 5 A | 26 - 20 | ||
| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 160 V | 6 A | 0.14 - 0.5 |
