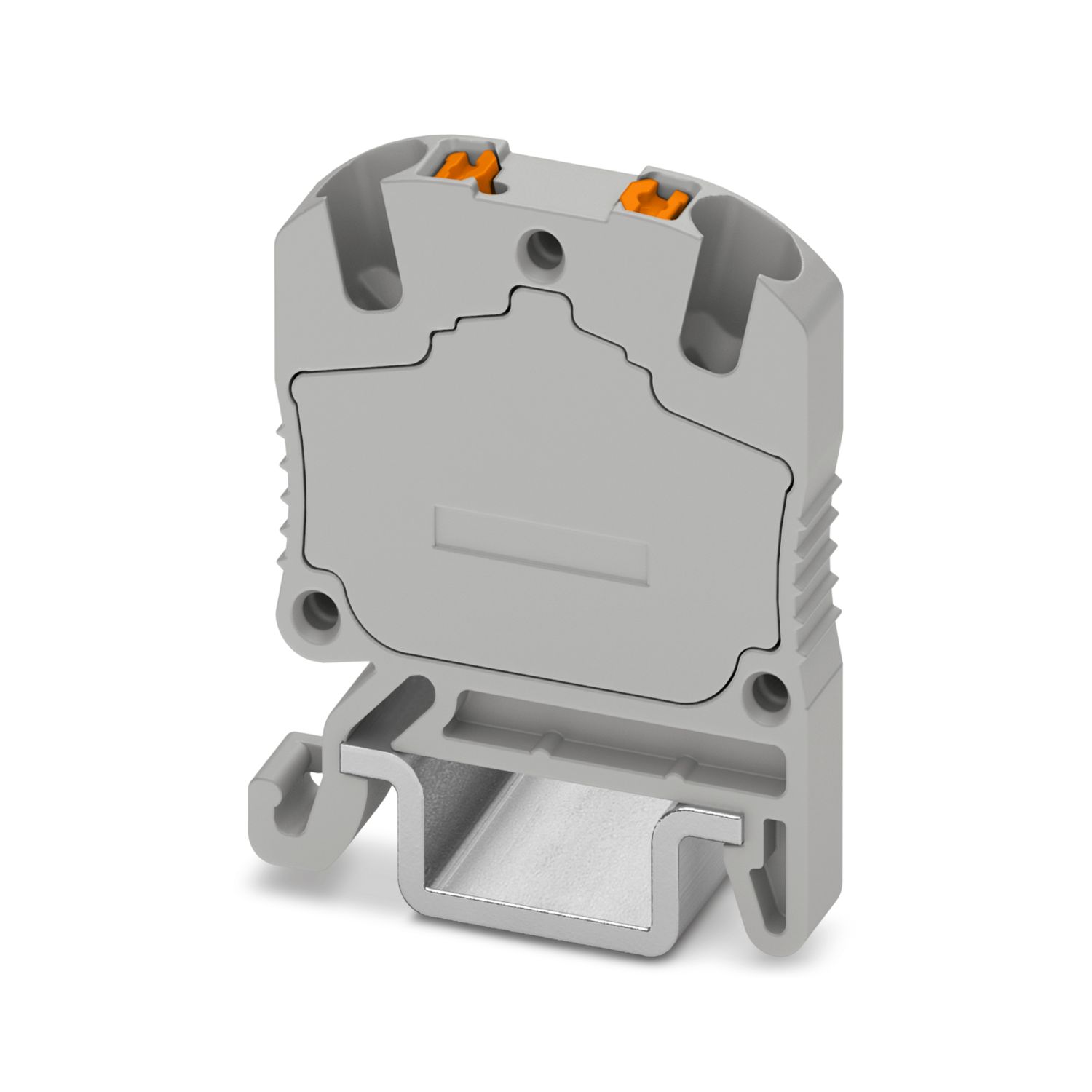

MP 1,5 - マイクロ端子台

3248150

マイクロ端子台、定格電圧: 500 V、定格電流: 17.5 A、接続数: 2、接続方式: プッシュイン式、断面積: 0.14 mm² - 1.5 mm²、取付けタイプ: NS 15、色: グレー

製品の詳細

製品ライン	ミニチュア端子台
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	2
定格接続サイズ	1.5 mm²
定格断面積 AWG	14
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A1 / B1
準拠規格	IEC 60947-7-1/IEC 60947-7-2
接続電線サイズ、単線	0.14 mm² ... 1.5 mm²
断面積AWG	26 ... 16 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 1.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.25 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.25 mm² ... 1.5 mm²
定格電流	17.5 A
最大負荷電流	17.5 A
定格電圧	500 V
直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 1.5 mm²
接続電線サイズ、単線[AWG]	24 ... 16 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.5 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.5 mm² ... 1.5 mm²

幅	4.2 mm
高さ	21 mm
NS 15の奥行き	27.2 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 1.5 mm²	0.18 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	なし

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 15
試験荷重設定ポイント	1 N
試験結果	試験合格
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1/IEC 60947-7-2

取付けタイプ	NS 15

販売用データ

アイテム番号	3248150
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2261
カタログのページ	ページ 45 (C-1-2019)
GTIN	4055626251356
1個あたりの重量（梱包を含む）	1.926 g
1個あたりの重量（梱包を含まない）	1.9 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14
使用グループ D
	150 V	15 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		- 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	15 A	26 - 14
使用グループ C
	300 V	15 A	26 - 14
使用グループ D
	150 V	15 A	26 - 14

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		0.2 - 1.5

Environmental product compliance

互換性のある製品

アクセサリ

特長

コンパクト設計で省スペース

すべての接続ポイントにマーキングがあり配線時にわかりやすい

すべての接続ポイントで試験開始可能で、便利な試験オプション

コンパクトな超小型分電盤で省スペース分電

DINレール取付けや直接取付けで柔軟に使用可能

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

MP 1,5 - マイクロ端子台

3248150

製品の詳細

ECLASS

ETIM

UNSPSC

CSA

IECEE CBスキーム

EAC

cULus認証済み

VDE Zeichengenehmigung

EAC

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

MP 1,5 - マイクロ端子台 3248150

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

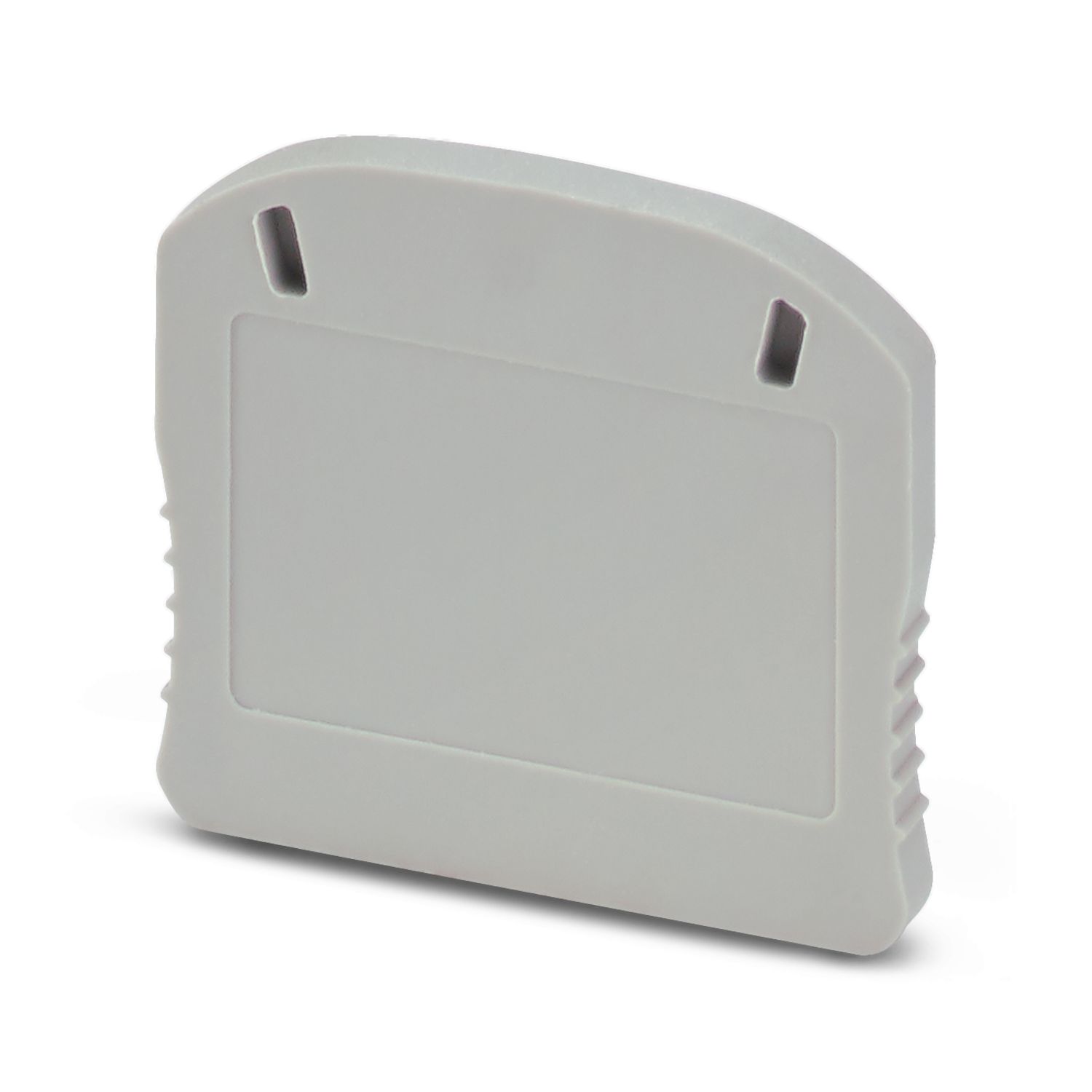

D-MP 1,5 - 終端板 3248495
