FIL-WM-3C-3E-400A-480AC - EMCフィルタ

FIL-WM-3C-3E-400A-480AC - EMCフィルタ

1662044

製品の詳細

Expand all Collapse all

技術データ

製品特性

製品の種類	干渉フィルタ
絶縁特性
汚染度	2 (IEC 60664-1)

電気特性

定格周波数f_N	50 Hz (60 Hz)
定格電圧U_N	480 V AC ±10 % (TN/TT)
定格電圧 (U_R)	600 V AC (L-L)
定格電圧 (U_R)		347 V AC (L-PE)

接続データ

ケーブルエントリー／アウトレット
接続方法	銅製バスバー
PE
接続方法	ボルト接続式
ネジ山	M10

防爆データ

使用周囲温度	-25 °C ... 100 °C (ディレーティング曲線により異なる)

寸法

幅	300 mm
高さ	86 mm
奥行き	200 mm

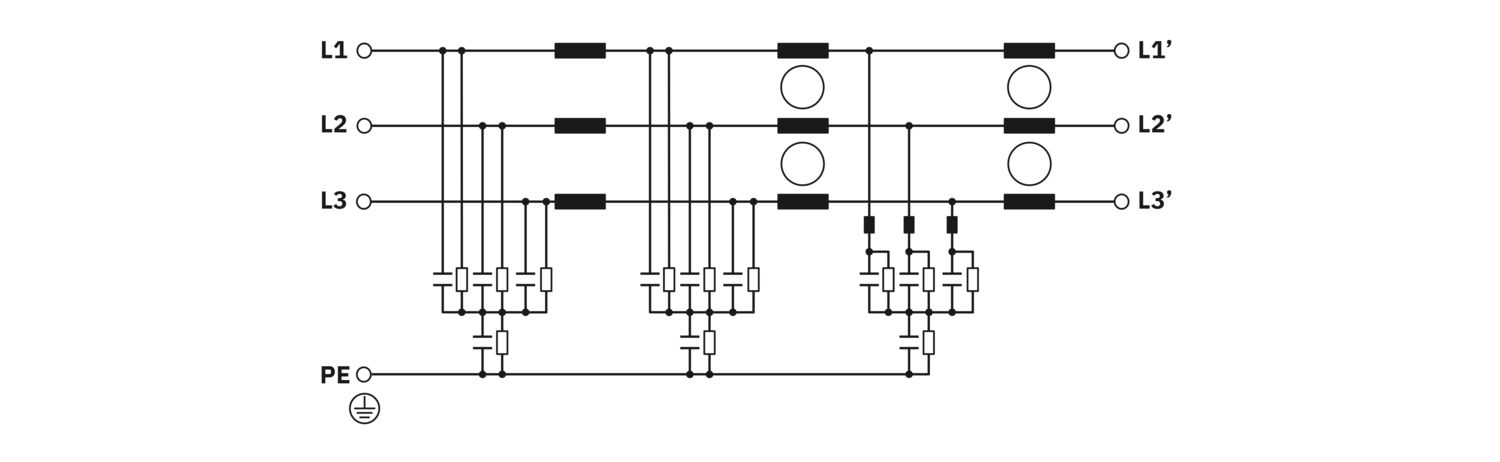

保護回路

定格電圧U_N	480 V AC ±10 % (TN/TT)
定格周波数f_N	50 Hz (60 Hz)
定格電流	400 A
接地ケーブル電流I_PE	≤ 6.9 mA (520 V AC/50 Hz時)
入力減衰aE、対称	> 45 dB (50 Ω / 1 MHz)
入力減衰aE、非対称	> 65 dB (50 Ω / 1 MHz)
短絡電流評価_ISCCR	100 kA
必要とされる最大バックアップヒューズ	400 A (aR、クラスJ)

環境条件と実際の条件

周囲条件
保護等級	IP00
使用周囲温度	-25 °C ... 100 °C
周囲温度（保管時/運搬時）	-25 °C ... 100 °C
高度	≤ 2000 m
許容湿度（動作時）	5 % ... 95 %

規格と基準

標準/仕様	EN/IEC 60939-3
標準/仕様	UL 60939-3
標準/仕様	CSA C22.2 No. 8

取付け

取付けタイプ	パネル取付け

販売用データ

アイテム番号	1662044
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	CLC154
GTIN	4067923198494
1個あたりの重量（梱包を含む）	7,700 g
1個あたりの重量（梱包を含まない）	7,200 g
生産国	原産国に関する情報は納品時にご確認いただけます。

分類

ECLASS

ECLASS-13.0	27420290
ECLASS-15.0	27420290

ETIM

ETIM 10.0

EC002564

認証



UL 認証

認証ID: E533650

Environmental product compliance

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
