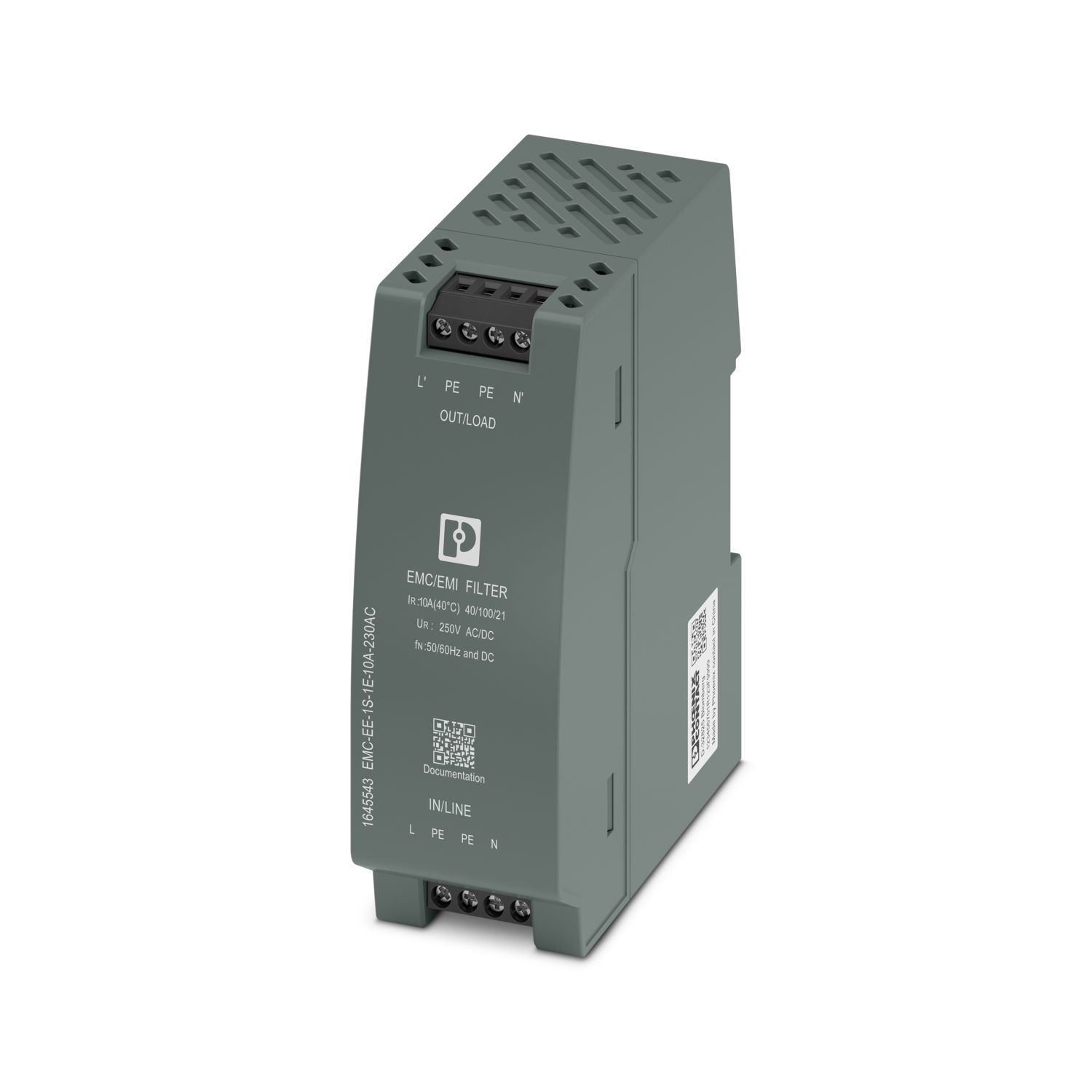

EMC-EE-1S-1E-10A-230AC
-
EMCフィルタ
1645543
ESSENTIAL editionノイズフィルタ、単相AC/DCシステム用、ねじ接続方式、DINレール取付け、定格電圧最大250 V AC/DC、定格電流10 A
製品の詳細
| 製品ライン | 干渉フィルタ |
| タイプ | レール取付け型モジュール |
| 極数 | 2 |
| 定格周波数fN | 50 Hz (60 Hz) |
| 定格電圧UN | 230 V AC (TN-S/TT) |
| 230 V AC (IT, L-L) | |
| 220 V DC | |
| 定格電圧 | 250 V AC |
| 250 V DC | |
| インジケータ/リモート表示 | |
| 必要とされる最大バックアップヒューズ | 10 A AC (MCB B) |
| 接続方法 | ネジ接続 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 14 |
| 使用周囲温度 | -40 °C ... 100 °C |
| 外形寸法 |
|
| 幅 | 115 mm |
| 高さ | 96 mm |
| 奥行き | 40 mm |
| 色 | トラフィックグレーB (RAL 7043) |
| UL94難燃性クラス | V-0 |
| ハウジングの材質 | PC |
| 定格周波数fN | 50 Hz (60 Hz) |

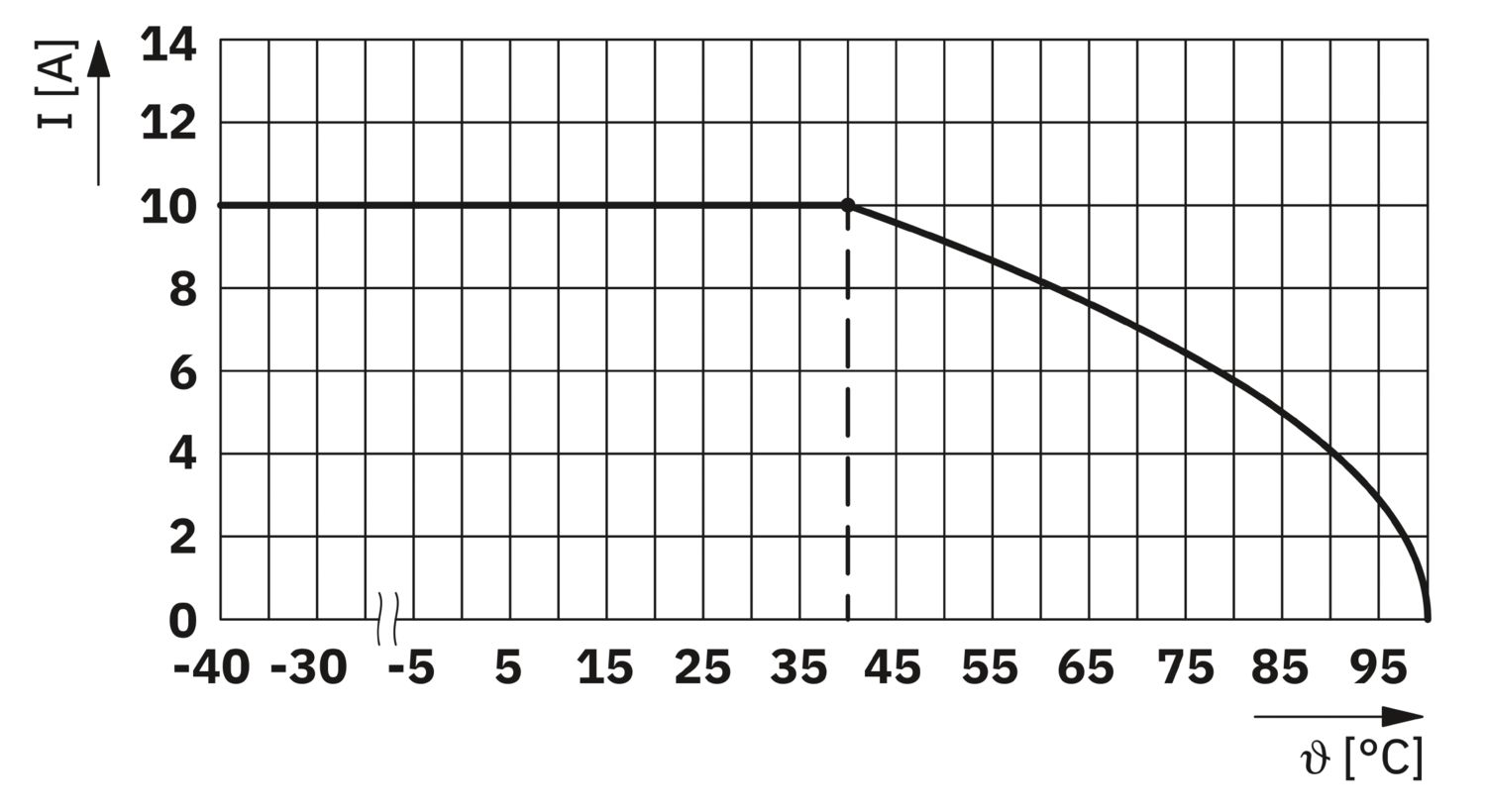

| 定格電流 | 10 A (40 °C) |
| 接地ケーブル電流IPE | 0.79 mA |

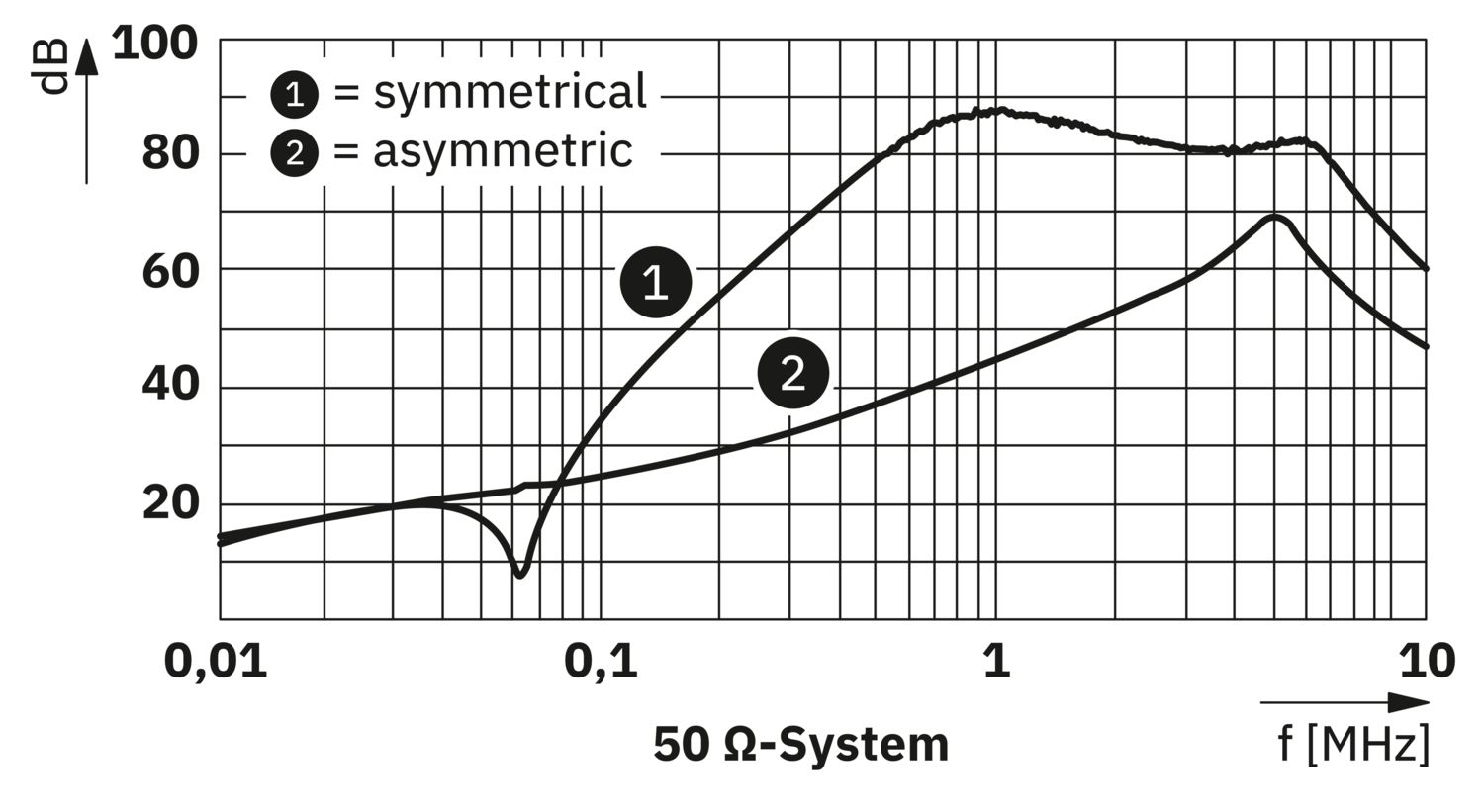

| 入力減衰aE、対称 | > 86 dB (50 Ω / 1 MHz) |
| 入力減衰aE、非対称 | > 45 dB (50 Ω / 1 MHz) |

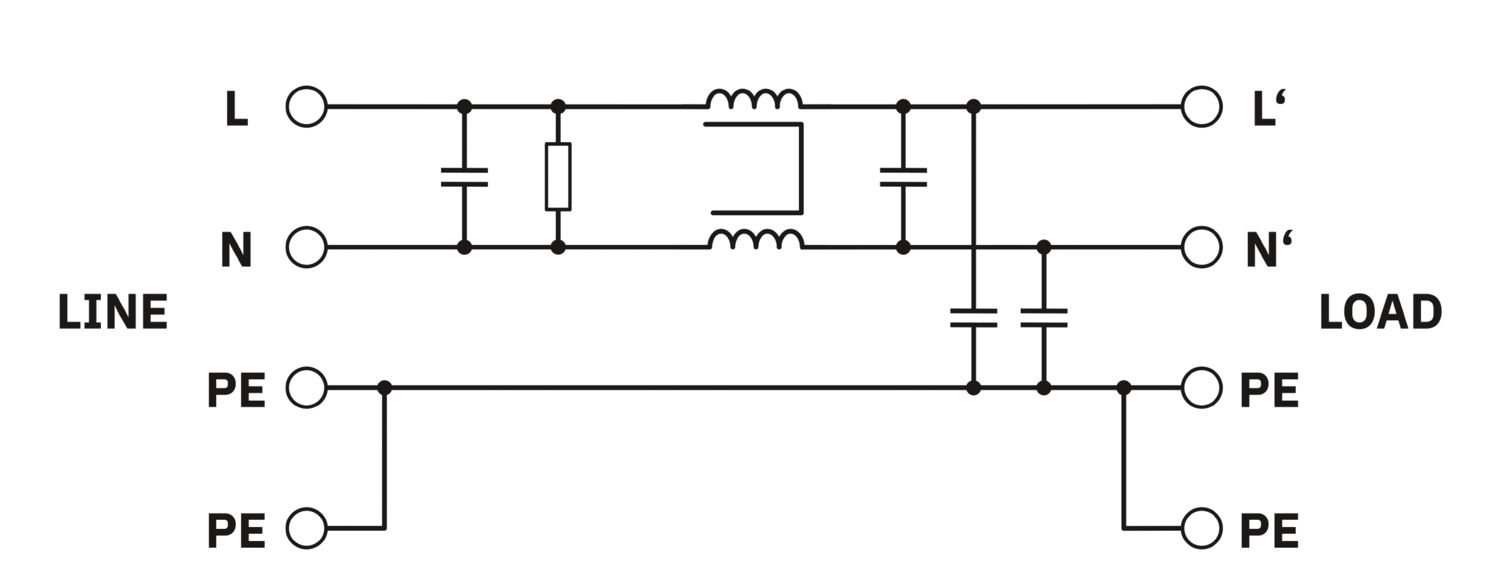

| 容量 | 2x 1.5 µF (X2) |
| 2x 10 nF (Y2) | |
| インダクティブ | 2x 6.2 mH (電流補償あり) |
| 短絡電流評価ISCCR | 3 kA AC |
| 3 kA DC | |
| 必要とされる最大バックアップヒューズ | 10 A AC (MCB B) |
| 10 A DC (MCB B) |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 100 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 高度 | ≤ 2000 m (amsl) |
| 許容湿度（動作時） | 5 % ... 95 % |
| 衝撃（動作時） | 15g (半正弦 / 11 ms /3x ±X 、±Y 、±Z) |
| 振動（動作時） | 10 Hz ... 150 Hz, 2g (EN 60068-2-6) |
| 標準/仕様 | IEC 60939-3 |
| 標準/仕様 | UL 60939-3 |
| 取付けタイプ | DINレール：35 mm |
