HC-M-05-MOD-STZ
-
コンタクトインサートモジュール
1647718

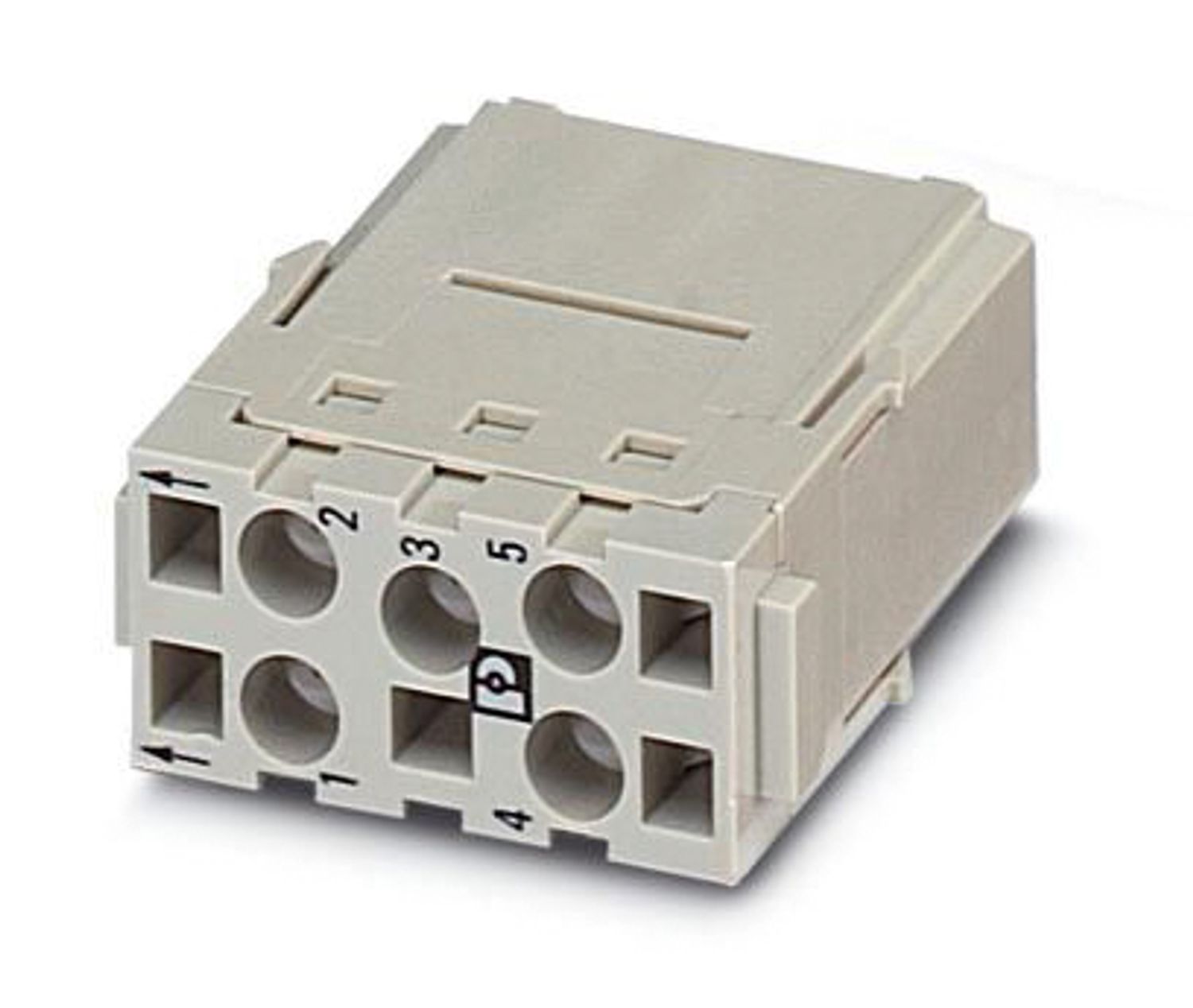

HEAVYCONコンタクトインサートモジュール、オス、5極、スプリング接続
製品の詳細
| 概要 | HEAVYCONハウジングタイプB6～B48、固定フレームHC-M-MHR...が必要 |
| 組立てに関する注意事項 | ハウジングの高さ ≥ 52 mm. プラグインコネクタは、負荷/電圧なしの場合のみ操作できます。 |
| 製品ライン | モジュラーコンタクトインサート |
| シリーズ | HC-M-05 |
| アプリケーション | 電源 |
| 極数 | 5 |
| 接続プロファイル | 5 |
| コンタクト番号設定 | 1 - 5 |
| モジュールスロット数 | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 接続技術 | |
| 接続テクノロジ | スプリングケージ接続方式 |
| 電線接続 | |
| 電線断面積 | 0.14 mm² ... 1.5 mm² (フェルールあり) |
| 0.14 mm² ... 2.5 mm² (フェルールなし) | |
| 電線断面積AWG | 26 ... 14 (フェルールあり) |
| 26 ... 14 (フェルールあり) | |
| 芯線むき長 | 8 mm ±1 mm |

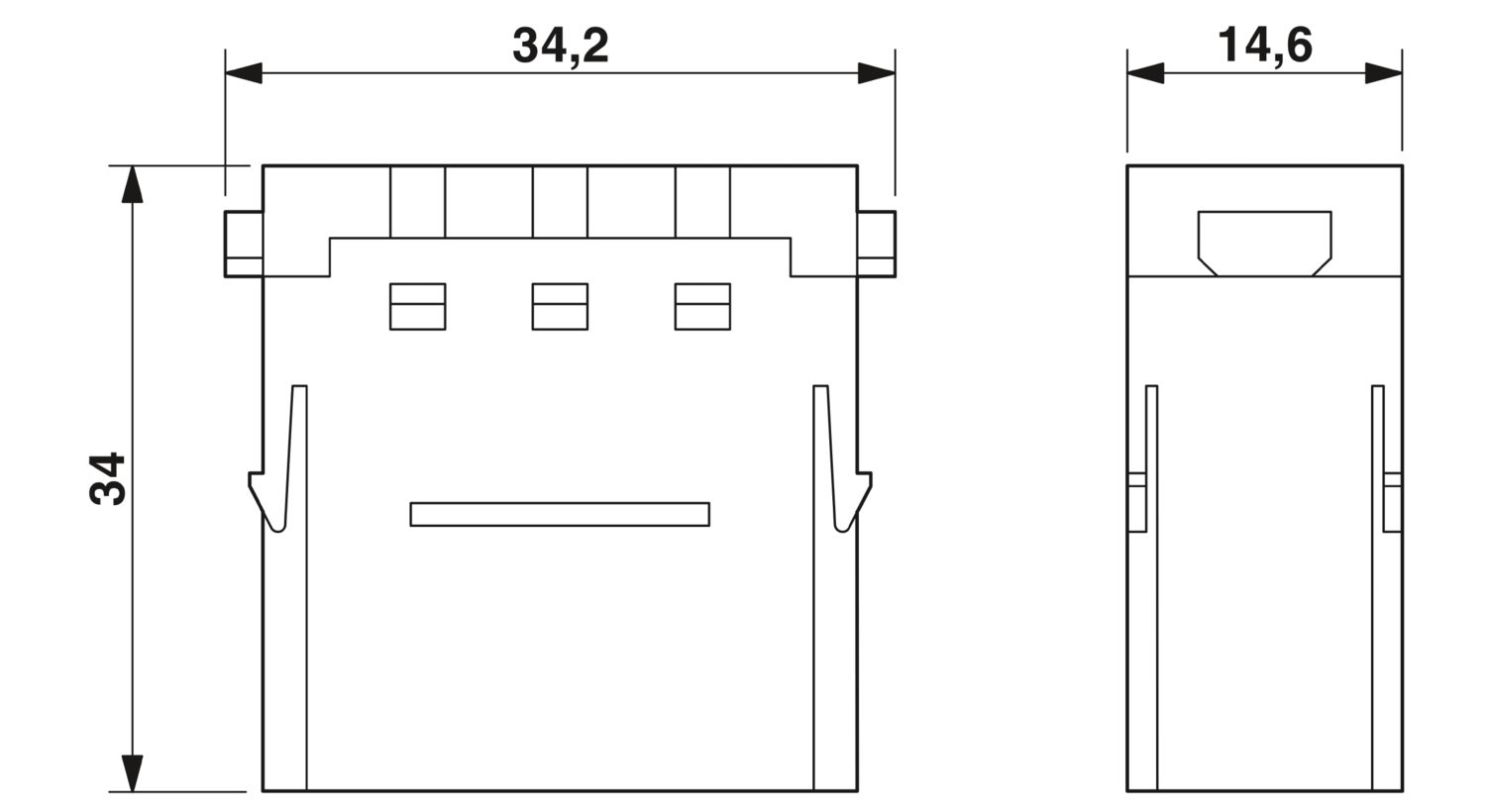

| 外形寸法 |
|
| 幅 | 34.2 mm |
| 高さ | 35.5 mm |
| 長さ | 14.6 mm |
| 機械特性 | |
| ハウジングの高さの最小値 | 52 mm |
| 定格電圧（III/3） | 400 V |
| 定格サージ電圧 | 6 kV |
| 定格電流 | 16 A |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| UL94難燃性クラス | V0 |
| コンタクト材質 | 銅合金 |
| コンタクト表面材質 | Ag |
| コンタクトキャリア材質 | PC |
| 周囲条件 | |
| 使用周囲温度 | -40 °C ... 125 °C |
