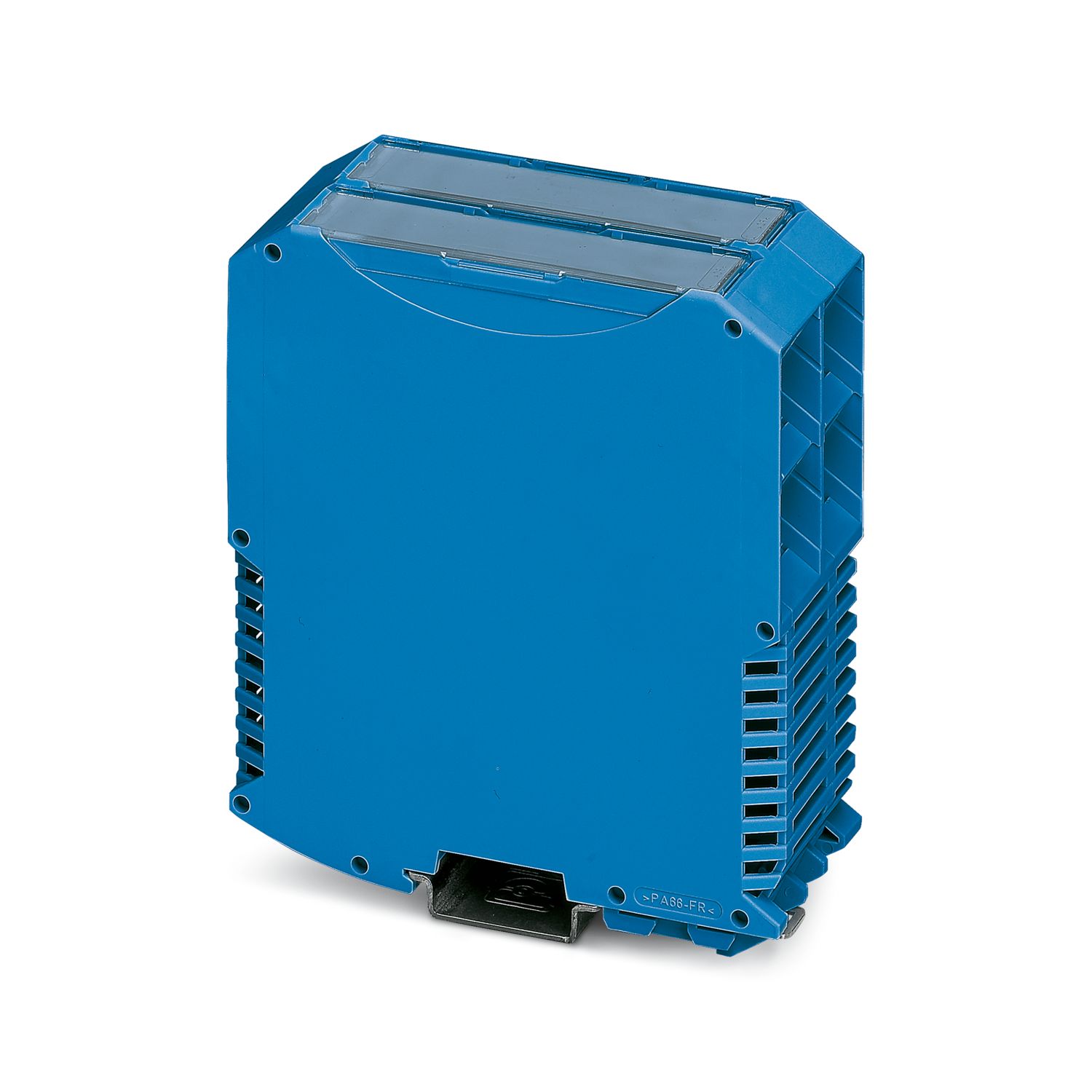

ME MAX 45 2-2 BU
-
Elektronikaház
2697453
Kalapsínre szerelhető készülékház, Komplett készülékház fém rögzítő lábbal, magas kialakítás, szellőzőréssel, szélesség: 45,2 mm, magasság: 99 mm, mélység: 113,65 mm, szín: kék (hasonló RAL 5015), keresztirányú kapcsolat: Kalapsín-buszcsatlakozó (opcionálisan), keresztösszekötő pólusszáma: 5
Ezen termék üzemeléséhez további termékekre van szükség.
Szükséges tartozékok
Termékrészletek
| Szerelési útmutató | Kérjük, vegye figyelembe a felhasználói útmutatót a letöltési területen. |
| Javaslat | Buszcsatlakozó érintkezőfelületeinek anyaga galvanizált arany (kemény arany) |
| Terméktípus | Komplett ház |
| Elektronikaház típus | Kalapsínre szerelhető készülékház |
| Házsorozat | ME-MAX |
| Termékcsalád | ME MAX 45.. |
| Kialakítás | Elektronikaház alsó rész szellőzőnyílásokkal, a modul teljessé tételéhez készülékházfedél szükséges |
| Pólusszám | 24 |
| 40 | |
| Max. pólusszám | 40 (raszterméret: 3,5 mm) |
| 32 (raszterméret: 5 mm) | |
| 24 (raszterméret: 7,25 mm/7,5 mm) | |
| Sorok száma | 2 |
| 2 | |
| Mennyiség (Csatlakozónyílások) | 4 |
| Szellőzőnyílás rendelkezésre áll | igen |
| Méretrajz |
|
| Szélesség | 45,2 mm |
| Magasság | 99 mm |
| Mélység | 113,65 mm |
| A kalapsín felső élétől számított mélység | 107 mm |
| NYÁK-kialakítás | |
| NYÁK lap vastagsága | 1,4 mm ... 1,8 mm |
| Szín (Ház) | kék (RAL 5015) |
| Éghetőségi osztály az UL 94 szerint | V0 |
| CTI az IEC 60112 szabvány szerint | 600 |
| Készülékház anyaga | PA |
| Felszín minősége | kezeletlen |
| Veszteségi teljesítmény egyenkénti készülékház esetén 20 °C | |
| Környezeti hőmérséklet | 20 °C |
| Redukciós tényező | 1 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 8,2 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 30 °C | |
| Környezeti hőmérséklet | 30 °C |
| Redukciós tényező | 0,91 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 7,45 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 40 °C | |
| Környezeti hőmérséklet | 40 °C |
| Redukciós tényező | 0,81 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 6,65 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 50 °C | |
| Környezeti hőmérséklet | 50 °C |
| Redukciós tényező | 0,7 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 5,75 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 60 °C | |
| Környezeti hőmérséklet | 60 °C |
| Redukciós tényező | 0,57 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 4,65 W |
| Veszteségi teljesítmény egyenkénti készülékház esetén 70 °C | |
| Környezeti hőmérséklet | 70 °C |
| Redukciós tényező | 0,49 |
| Beépítési helyzet | függőleges |
| Veszteségi teljesítmény | 4 W |
| Rezgésvizsgálat | |
| Vizsgálati specifikáció | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvencia | 10 - 150 - 10 Hz |
| Sweepelés sebessége | 1 oktáv/perc |
| Amplitúdó | 0,15 mm (10 Hz ... 58,1 Hz) |
| Gyorsulás | 2g (58,1 Hz ... 150 Hz) |
| Vizsgálati időtartam tengelyenként | 2,5 h |
| Vizsgálati irányok | X-, Y- és Z-tengely |
| Izzószálas vizsgálat | |
| Vizsgálati specifikáció | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Hőmérséklet | 850 °C |
| Hatástartam | 30 s |
| Mechanikai szilárdság / ejtődob | |
| Vizsgálati specifikáció | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Ejtési magasság | 50 cm |
| Frekvencia | 10 |
| Lökés | |
| Vizsgálati specifikáció | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Lökésforma | Félszínusz |
| Gyorsulás | 15g |
| Lökés időtartama | 11 ms |
| Lökések mennyisége irányonként | 3 |
| Vizsgálati irányok | X-, Y- és Z-tengely (poz. és neg.) |
| Védettség (IP kód) | |
| Vizsgálati specifikáció | DIN EN 60529 (VDE 0470-1):2014-09 |
| Környezeti feltételek | |
| Max. elérendő IP kód | IP20 |
| Környezeti hõmérséklet (üzemi) | -40 °C ... 105 °C (a veszteségi teljesítménytől függően) |
| Környezeti hőmérséklet (tárolás/szállítás) | -40 °C ... 55 °C |
| Környezeti hőmérséklet (szerelés) | -5 °C ... 100 °C |
| Relatív légnedvesség (tárolás/szállítás) | 80 % |
| Nyomtatott áramköri lapok helyeinek száma | 2 |
| NYÁK-rögzítés módja | Reteszelés |
| NYÁK lap vastagsága | 1,4 mm ... 1,8 mm |
| Szerelési mód | Kalapsínre szerelés |
| Csomagolás módja | kartondobozba csomagolva |
| Átcsomagolás típusa | Karton |
Az Ön előnyei
Egyszerű szerelés
6,2 mm és 90 mm beépítési szélességgel kapható, modulárisan bővíthető
Többféle csatlakozási mód
Közvetlenül kalapsínre szerelhető
Igény szerint kalapsínre szerelhető buszösszekötővel, valamint teljesítménycsatlakozó rendszerrel
Elfordítható átlátszó elülső fedlap
