Tutustu Board-to-Board FINEPITCH -sarjaan – innovatiivisiin liittimiin, jotka tarjoavat erinomaisen suorituskyvyn ja luotettavuuden. Nämä huipputekniset liittimet on suunniteltu vastaamaan nykypäivän elektroniikkateollisuuden vaatimuksiin, tarjoten kompaktin koon ja korkean tiheyden liitännät. FINEPITCH-sarjan liittimet takaavat varman ja kestävän liitännän, joka kestää vaativimmissakin olosuhteissa.
Valitse FINEPITCH ja vie laitteesi uudelle tasolle!

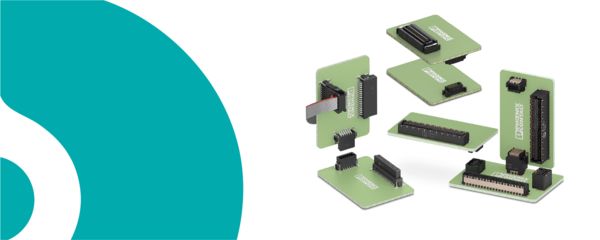

Oikea liitäntä joustavaan laitesuunnitteluun: moninapainen FINEPITCH-sarja tarjoaa ihanteelliset ratkaisut teollisuuskäyttöön soveltuviin piirikorttiliitäntöihin. Board-to-Board -sarja sisältää monipuolisia liittimiä helpottamaan laitesuunnittelua. Lisäksi valikoima sisältää häiriösuojattuja malleja, joilla on erittäin hyvät EMC-ominaisuudet.
FS 0,635 -sarjan board-to-board-pistoliittimet ovat tilaa säästävä vaihtoehto mezzanine-piirikorttiliitännöille, jotka mahdollistavat suuret, jopa 40 Gb/s tiedonsiirtonopeudet. Eri napalukujen ja pinokorkeuksien ansiosta ne tarjoavat monenlaisia vaihtoehtoja laitemalleihin.
FS 0,635 -sarja mahdollistaa mezzanine-piirikorttiliitännät suurilla, jopa 40 Gb/s tiedonsiirtonopeuksilla. Kelluva järjestelmä tarjoaa toleranssin tasauksen 0,7 mm:iin asti x- ja y-suunnassa sekä 0,6 mm z-suunnassa. Tämä antaa enemmän liikkumisvapautta piirikortteja kohdistettaessa
Voit luottaa tukeemme: toimitamme kattavat tekniset tiedot sekä CAD-mallit ja ECAD-tiedot laitekehitykseen. Lisäbonus päivittäisiin työtehtäviin: näytepalvelustamme saat maksuttoman tuotenäytteen muutaman päivän sisällä suoraan toimitusosoitteeseesi.
Joustavuutta, joka maksaa itsensä takaisin: FS-sarjan board-to-board-pistoliittimiä on saatavilla eri napaluvuilla ja 6–16,6 mm:n pinokorkeuksilla. Joustavan laiterakenteen ansiosta säästät tilaa ja kustannuksia laitekehityksessä.
Kelluvalla toiminnolla varustetut jousirimat takaavat ±0,7 mm:n toleranssin tasauksen X- ja Y-suunnassa ja 0,6 mm:n toleranssin tasauksen Z-suunnassa.
Helppo liittäminen takaa virheettömän tuotannon: integroitujen ohjausnokkien avulla voit kytkeä pistoliittimet helposti ja luotettavasti. Kontaktien hyvä toleranssin tasaus vähentää hylkyjä tuotantoprosessissa.
Maailman verkottuminen entisestään edellyttää yhä suurempia tiedonsiirtonopeuksia. FS-sarjan nopeilla pistoliittimillämme olet varustautunut parhaalla mahdollisella tavalla mezzanine-piirikorttiliitäntöjen tekemiseen jopa 40 Gb/s tiedonsiirtonopeudella vaativiin teollisiin sovelluksiin.
Tarve suuremmalle signaalitiheydelle kasvaa koko ajan, mikä nostaa tietojen eheydelle asetettuja vaatimuksia. Ota meihin yhteyttä: teemme sovellukselle tarvittaessa asiakaskohtaisia simulaatioita. Näin säästät aikaa kehitysprosessissa ja vähennät häviöitä ja heijastuksia tiedonsiirrossa.
FS-sarjan board-to-board-dataliittimet tarjoavat tilaa säästäviä ja taloudellisia ratkaisuja laitekehitykseen. Jopa 80-napaisilla, 0,635 mm:n rasterin ja jopa 16,6 mm;n pinokorkeuden pistoliittimillä voit siirtää tietoja jopa 40 Gb/s nopeudella ja virtaa 0,5 ampeeriin asti kosketinta kohti turvallisesti ja luotettavasti hyvän kulma- ja siirtymätoleranssin ansiosta.

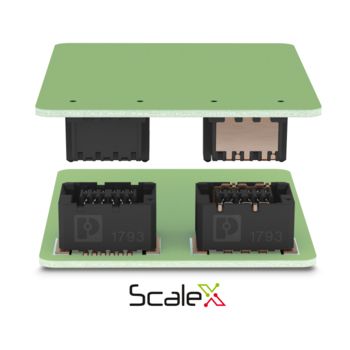

FP 0,8 -sarjan board-to-board-pistoliittimet erottuvat edukseen erityisesti innovatiivisen ScaleX-teknologiansa ansiosta. Tämä ainutlaatuinen kaksoiskosketin takaa luotettavat ja vankat liitännät sekä erittäin hyvän toleranssien tasauksen pistoliitoksissa. Hyvän signaalin eheyden ansiosta ne soveltuvat nopeaan, jopa 52 Gb/s tiedonsiirtoon.
Häiriösuojatut versiot on optimoitu erittäin hyvän sähkömagneettisen yhteensopivuuden (EMC) varmistamiseksi. Näiden monipuolisten ominaisuuksien ansiosta FP 0,8 -sarjan pistoliittimet sopivat erinomaisesti teollisiin sovelluksiin, joissa edellytetään kestävyyttä, nopeaa tiedonsiirtoa ja häiriösuojausta.

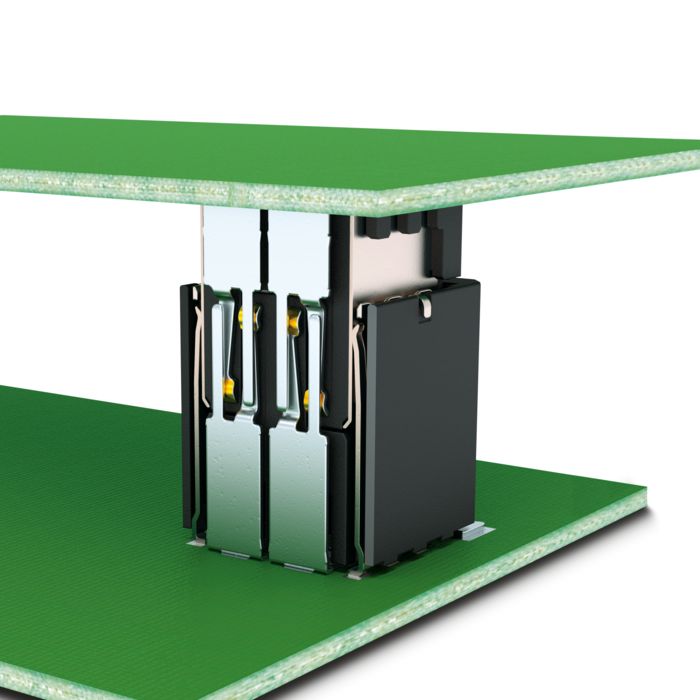

Kaksipuolinen ScaleX-kosketinjärjestelmä mahdollistaa vaihtelevan, 1,5 mm:n päällekkäispituuden. Se varmistaa mekaaniset ja sähköiset liitännät.
Eri napaluvut, rakenteet, pinokorkeudet 6–18 mm ja tulevat versiot antavat paljon vapautta laitesuunnitteluun.
ScaleX-teknologia takaa hyvän toleranssien tasauksen ja mahdollistaa kotelogeometrian, joka suojaa koskettimia.
FP 0,8 -sarja tarjoaa erinomaisen signaalien eheyden – valinnaisesti varustettuna suljetulla suojauskonseptilla hyvää EMC-suojausta varten.
Samat toleranssit, pinokorkeudet ja mekaaniset ominaisuudet häiriösuojaamattomilla ja häiriösuojatuilla versioilla varmistavat monipuoliset käyttömahdollisuudet.

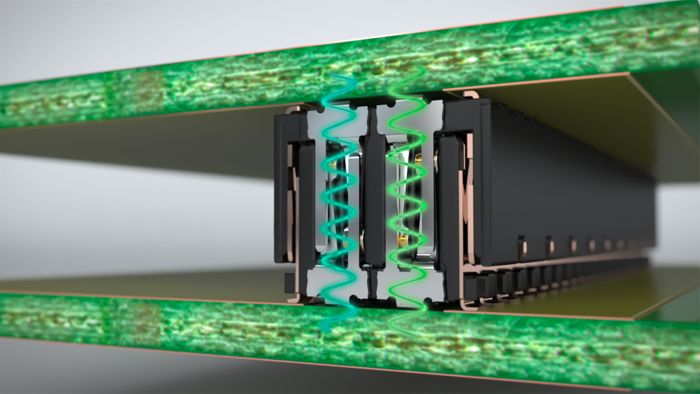

Turvallinen tiedonsiirto jopa 52 Gb/s älykkään suojauskonseptin ansiosta: häiriösuojatut ja häiriösuojaamattomat board-to-board-pistoliittimet samassa tuotevalikoimassa ovat ainutlaatuisia markkinoilla. Samat toleranssit, pinokorkeudet ja mekaaniset ominaisuudet mahdollistavat yhtenäiset prosessiparametrit – etenkin sovelluksissa, joissa käytetään molempia versioita yhdellä piirikortilla. Tämä runsas tuotevalikoima mahdollistaa lisäksi erittäin joustavat design-in-ratkaisut.
Nopea tiedonsiirto ja ajansäästö kehitysprosessissa ratkaisevat kaiken: FR-sarjan board-to-board-pistoliittimillä, joiden rasteri on 1,27 mm, Phoenix Contact tarjoaa jopa 28 Gb/s tiedonsiirtonopeuksia ja asiakaskohtaisia simulointeja tiedon eheyden varmistamiseksi.
Katso itse, miten FR 1,27 -sarjan board-to-board-pistoliittimet tarjoavat enemmän tilaa laitteessa ahtaissa tiloissa. Laitteen sisäisten piirikorttiliitäntöjen suunnittelussa ja toteutuksessa ne antavat laitteen kehittäjille suurta vapautta.
Etsitkö yhteensopivaa vaihtoehtoa tutulle board-to-board-liitännälle rasterissa 1,27 mm, jolla olet heti valmiina tuleviin teollisuuden vaatimuksiin? FR 1,27 -sarja tarjoaa optimaalisen ratkaisun. Hyödynnä huippunopeaa tiedonsiirtoa ja tehokasta design-in-suunnittelua.
Uusi nopea pistoliitin mahdollistaa ensimmäistä kertaa tiedonsiirron jopa 28 Gb/s nopeudella. Älykkään komponenttiarkkitehtuurin ja laatuun perustuvan valmistuksen ansiosta tämä suorituskyvyn harppaus on nyt todellisuutta. Siinä käytetään korkealaatuisia materiaaleja ja kosketinpintoja. Vakiintunut markkinastandardi säilyy, mutta asiakkaille tarjotaan nyt myös täysin uusia suunnittelumahdollisuuksia.

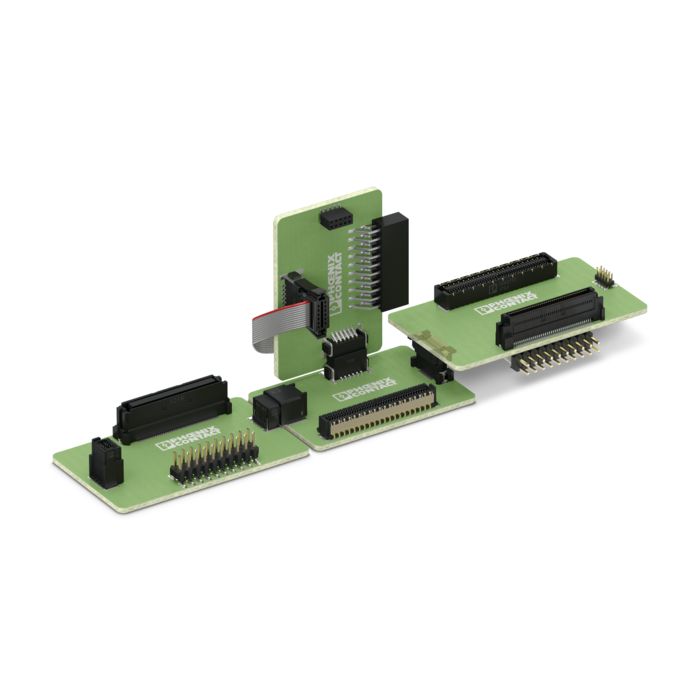

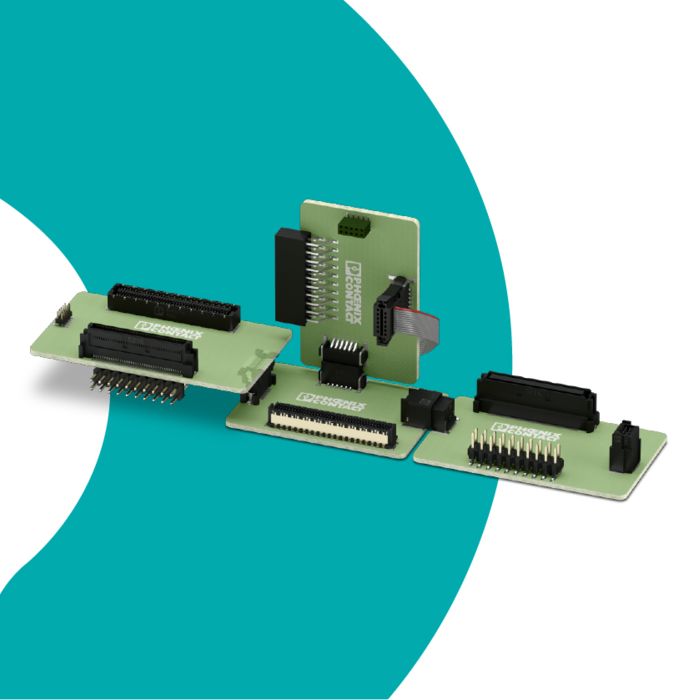

Board-to-board- ja wire to board -pistoliittimien skaalautuvuus ja parilliset napaluvut 6–100 takaavat erinomaisen joustavuuden komponenttien valinnassa. Laitevalmistajana voit toteuttaa niin mezzanine- ja koplanaarisia sovelluksia kuin mother-daughter-liitäntöjäkin. Yksityiskohtainen koskettimien muotoilu mahdollistaa piirikortin joustavan kohdistamisen. Lisäksi ne ovat yhteensopivia edellisen sarjan FP 1,27 ja asianomaisten kilpailevien tuotteiden kanssa.
Nopeasti kasvava signaalitiheyden tarve lisää tietojen eheydelle kohdistuvia vaatimuksia. Kehittäjien on varmistettava, että järjestelmän tavoiteimpedanssi säilyy. Säästääksemme aikaa kehitysprosessissa ja varmistaaksemme pistoliittimen häviöttömän ja heijastuksettoman tiedonsiirron voimme pyynnöstä tehdä asiakaskohtaisia simulaatioita sovellustasi varten. Ota meihin yhteyttä.

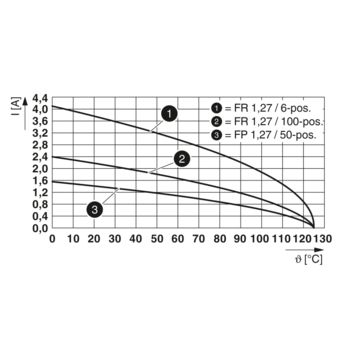

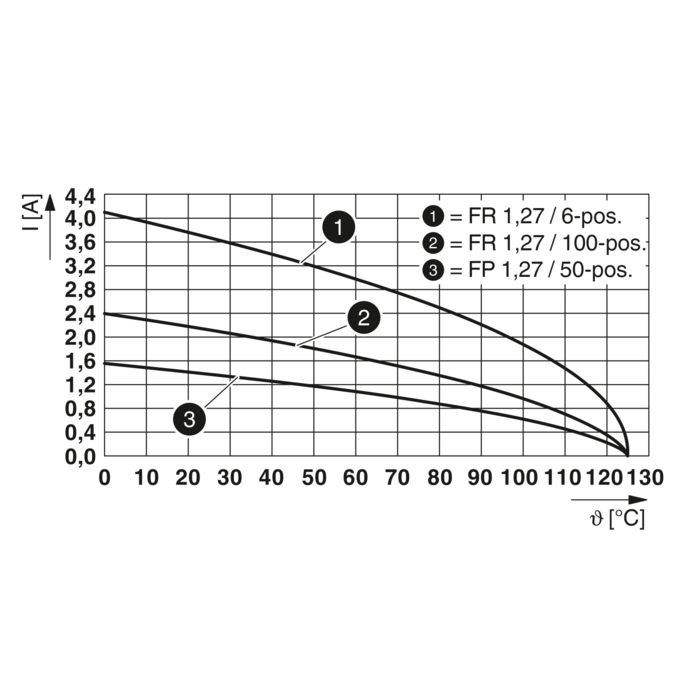

Jopa 2,3 A:n virrat ja pitkäkestoisesti vakaa signaalinsiirto, joka on varmistettu yksityiskohtaisella liitinsuunnittelulla, tarjoavat puitteet monenlaisiin sovelluksiin. Laatuperiaate näkyy esimerkiksi kullatuissa kytkentäpisteissä, jotka on toteutettu luotettavana tulppaaninmuotoisena asetteluna turvallisten liitäntöjen takaamiseksi.
Voit luottaa tukeemme: toimitamme kattavat tekniset tiedot sekä MCAD-mallit ja ECAD-tiedot. Piirikorttien pohjapiirrokset, 3D-mallit ja kytkentäkaaviot tarjoavat sinulle yhtenäisen perustan laitekehitystä varten. Näytepalvelumme on etusi. Tuotenäytteen tilaaminen on helppoa. Muutaman päivän kuluessa saat sen maksutta suoraan toimitusosoitteeseesi.
Konfiguroi yksilöllinen moduuli. 3D-visualisoinnin ansiosta voit luoda omat henkilökohtaiset vaatimuksesi täyttävän valmiskaapelin. Valitse napaluku ja kaapelin pituus, määritä pistoliittimien suuntaus ja lisää valinnainen vedonpoisto.
Nopea tiedonsiirto ja ajansäästö tuotekehitystyössä: lue tuotepäällikkö Tobias Kannen haastattelusta, miksi FR 1,27 -sarja avaa laitevalmistajille uusia suunnittelumahdollisuuksia.
