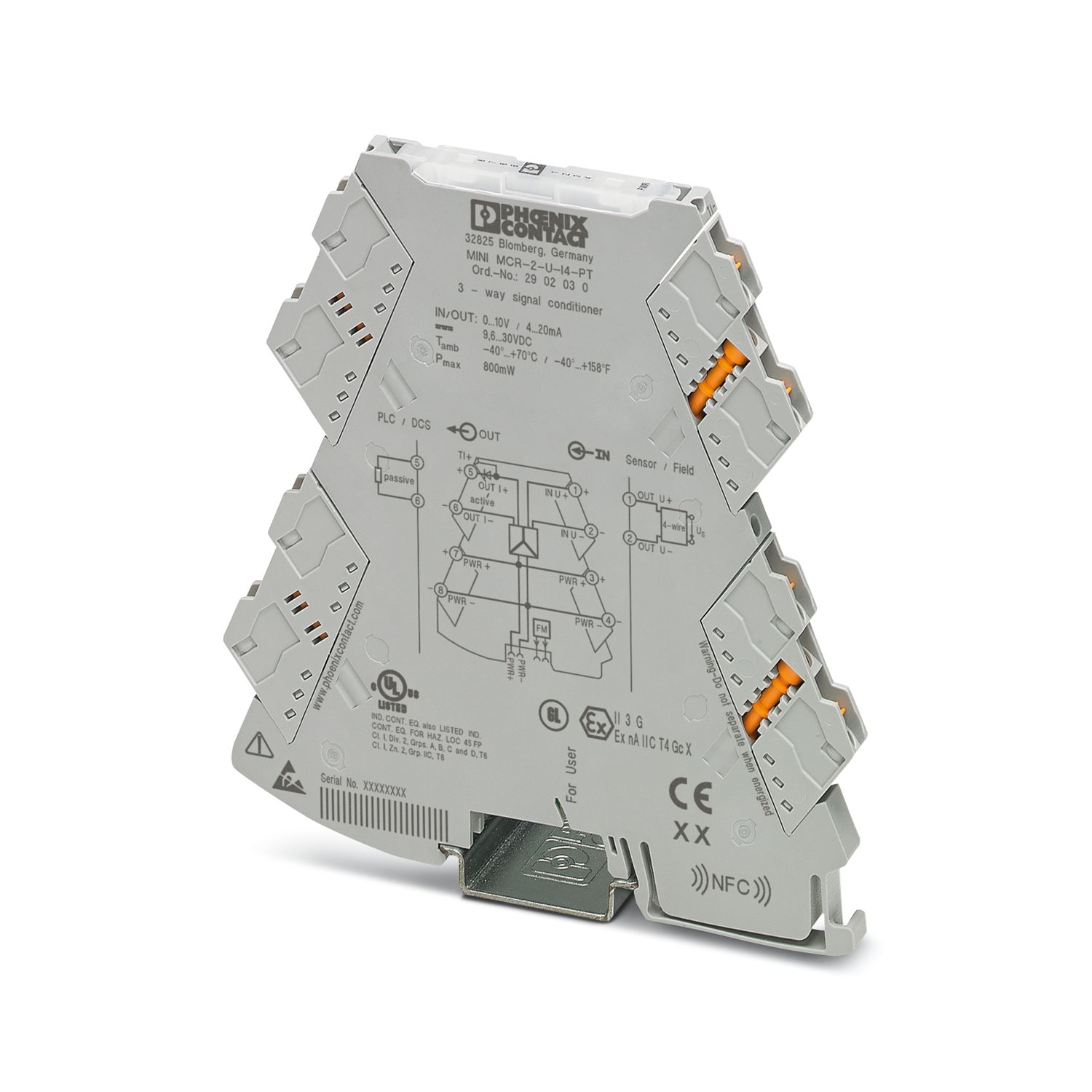

MINI MCR-2-U-I4-PT - Skilleforstærker

2902030

3-vejs-skilleforstærker med stikbar tilslutningsteknik til galvanisk adskillelse af analoge signaler. Indgangssignal: 0 V ... 10 V, udgangssignal: 4 mA ... 20 mA, Push-in tilslutningsteknik

Gratis download tilgængelig. Downloads

Produktdetaljer

Produktbeskrivelse

Anvendelsesbegrænsning
EMC-bemærkning	EMC: Klasse-A-produkt, se producentforklaring i downloadområdet

Produkttype	Skilleforstærker
Produktfamilie	MINI Analog Pro
Antal kanaler	1
Konstruktion	Skilleforstærkere
Isoleringsegenskaber: GB Standard
Overspændingskategori	II
Forureningsgrad	2

Galvanisk adskillelse	3-vejsadskillelse
Galvanisk adskillelse imellem indgang og udgang	Ja
Grænsefrekvens (3 dB)	 30 Hz
Beskyttelseskobling	Transientbeskyttelse
Konverteringstid (10-90 %)	 10 ms
Temperaturkoefficient maksimal	0,01 %/K
Temperaturkoefficient (typisk)	0,01 %/K
Overførselsfejl maksimalt	0,05 % (af slutværdien)
Galvanisk adskillelse Indgang/udgang/forsyning
Mærkeisolationsspænding	300 V_eff
Prøvespænding	3 kV AC (50 Hz, 60 s)
Isolering	Forstærket isolering iht. IEC/EN 61010-1
Forsyning
Forsyningsmærkespænding	24 V DC
Forsyningsspændingsområde	9,6 V DC ... 30 V DC (T-konnektoren (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, art.nr. 2869728) kan anvendes til brokobling af forsyningsspændingen; kan klipses på 35 mm bæreskinne iht. EN 60715)
Strømforbrug typisk	25 mA (24 V DC)
	54 mA (12 V DC)
Effektoptagelse	≤ 800 mW (9,6 V DC)

Signal: Spænding
Antal indgange	1
Programmerbar og konfigurerbar	nej
Indgangssignal spænding	0 V ... 10 V
Indgangsmodstand spændingsindgang	 1 MΩ

Signal: Strøm
Antal udgange	1
Programmerbar og konfigurerbar	nej
Tomgangsspænding	< 17 V
Udgangssignal strøm	4 mA ... 20 mA
Udgangssignal strøm maksimal	22 mA
Belastning/udgangslast strømudgang	≤ 600 Ω (20 mA)
Restbølgeform (ripple)	< 20 mV_SS (600 Ω)

Tilslutningstype	Push-in-tilslutning
Afisoleringslængde	10 mm
Ledertværsnit stiv	0,2 mm² ... 2,5 mm² (med terminalrør)
	0,14 mm² ... 2,5 mm² (uden terminalrør)
Ledertværsnit fleksibelt	0,14 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 12 (fleksibel)

Ex-installation (EPL)	Gc
	Div. 2

Statusvisning	LED grøn (forsyningsspænding)

Bredde	6,2 mm
Højde	109,81 mm
Dybde	119,2 mm

Farve	grå (RAL 7042)
Materiale hus	PBT
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 2
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 2
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 2

Omgivelser
Kapslingsklasse	IP20 (ikke vurderet af UL)
Omgivelsestemperatur (drift)	-40 °C ... 70 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C
Relativ luftfugtighed (drift)	5 % ... 95 % (ingen kondensering)

CE
Certifikat	CE-konform
ATEX
Mærkning	 II 3 G Ex ec IIC T4 Gc
Certifikat	BVS 19 ATEX E 047 X
IECEx
Mærkning	Ex ec IIC T4 Gc
Certifikat	IECEx BVS 19.0041X
CCC / China-Ex
Mærkning	Ex ec IIC T4 Gc
UL, USA / Canada
Mærkning	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
Skibsgodkendelse
Certifikat	DNV GL TAA00002UA
EAC Ex
Mærkning	 2Ex ec IIC T4 Gc
Certifikat	BY/112 02.01 TP012 103.01 00079
Skibsbygningsdata
Temperature	B
Humidity	B
Vibration	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

EMC, elektromagnetisk kompatibilitet (forligelighed):	Konform med EMC-direktiv
Støjimmunitet	EN 61000-6-2
Bemærk	I forbindelse med støjpåvirknngen kan der forekomme mindre afvigelser.
Støjemission
Standarder	EN 61000-6-4
Afladning af statisk elektricitet
Standarder	EN 61000-4-2
Afladning af statisk elektricitet
Bemærkning	Der skal træffes forholdsregler mod elektrostatisk afladning.
Elektromagnetisk HF-felt
Betegnelse	Elektromagnetisk HF-felt
Standarder	EN 61000-4-3
Hurtige transienter (burst)
Betegnelse	Hurtige transiente forstyrrelser (Burst)
Standarder	EN 61000-4-4
Stødstrømsbelastning (surge)
Standarder	EN 61000-4-5
Ledningsført påvirkning
Betegnelse	ledningsførte støjpåvirkninger
Standarder	EN 61000-4-6

Galvanisk adskillelse	3-vejsadskillelse
GB Standard
Standarder	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Monteringstype	Bæreskinnemontering
Monteringsvejledning	DIN-skinne busforbinderen kan benyttes til brokobling af forsyningsspændingen og kan klipses på 35 mm bæreskinne iht. EN 60715.
Indbygningsmåde	vilkårlig

Varedata

Varenummer	2902030
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DK1121
Produktnøgle	DK1121
Katalogside	Side 76 (C-5-2019)
GTIN	4046356652025
Vægt pr. stk. (inkl. indpakning)	106,7 g
Vægt pr. stk. (ekskl. indpakning)	98 g
Toldtarifnummer	85437090
Oprindelsesland	DE

Klassifikationer

Godkendelser
