UT 4-HESI (5X20) GY - Sikringsklemme

3074169

Sikringsklemme, sikringstype: Glas / keramik / ..., sikringstype: G / 5 x 20, mærkespænding: 500 V, mærkestrøm: 6,3 A, tilslutningstype: Skruetilslutning, Dimensioneringstværsnit: 4 mm², tværsnit: 0,14 mm²- 6 mm², monteringstype: NS 35/7,5, NS 35/15, farve: grå

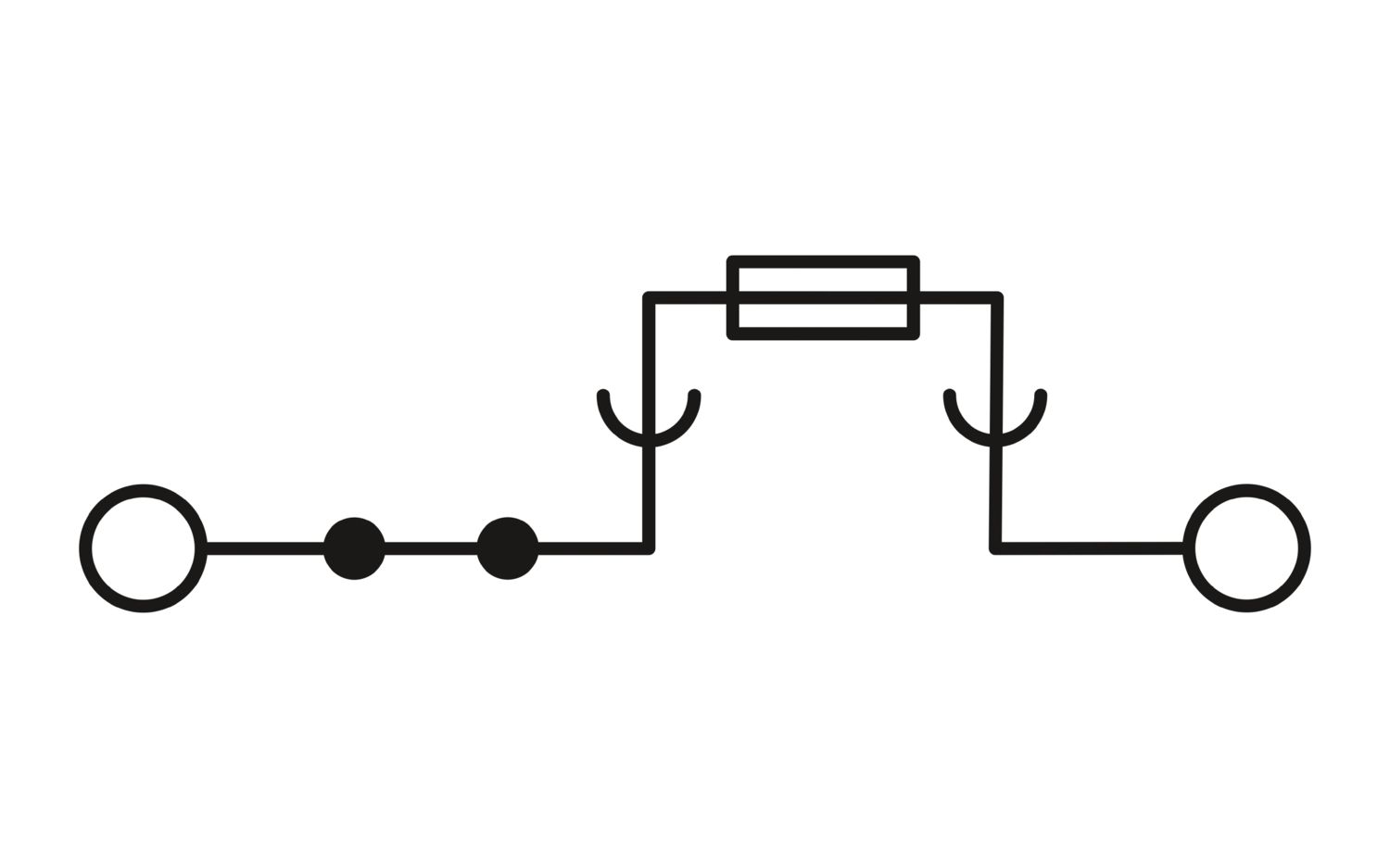

Produktdetaljer

Generelt	Strømværdien bestemmes af den anvendte sikring.

Produkttype	Sikringsklemme
Antal tilslutninger	2
Antal rækker	1
Potentialer	1
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	3

Sikringstype	Glas / keramik / ...
Mærkeimpulsholdespænding	6 kV
Maks. tabseffekt ved mærkebetingelse	1,02 W
Sikring	G / 5 x 20
Tabseffekt maks.	maks. 1,6 W (ved enkeltvis montering af sikringsklemmen i tilfælde af overbelastning)
	maks. 1,6 W (Ved montering i blokke med flere sikringsklemmer i tilfælde af overbelastning)
	maks. 4 W (ved enkeltvis montering af sikringsklemmen i tilfælde af kortslutning)
	maks. 2,5 W (Ved montering i blokke med flere sikringsklemmer i tilfælde af kortslutning)

Antal tilslutninger pr. etage	2
Mærketværsnit	4 mm²
Skruestørrelse	M3
Tilspændingsmoment	0,6 ... 0,8 Nm
Afisoleringslængde	9 mm
Prøvedorn	A4
Tilslutning iht. standard	IEC 60947-7-3
Ledertværsnit stiv	0,14 mm² ... 6 mm²
Ledertværsnit AWG	26 ... 10 (omregnet iht. IEC)
Ledertværsnit fleksibelt	0,14 mm² ... 6 mm²
Ledertværsnit fleksibelt [AWG]	26 ... 10 (omregnet iht. IEC)
Ledertværsnit for fleksible ledere (terminalrør u. kunststofkrave)	0,25 mm² ... 4 mm²
Ledertværsnit for fleksible ledere (terminalrør m. kunststofkrave)	0,14 mm² ... 4 mm²
2 ledere med samme tværsnit, stive	0,14 mm² ... 1,5 mm²
2 ledere med samme tværsnit, fleksible	0,14 mm² ... 1,5 mm²
2 fleksible ledere med samme tværsnit m. terminalrør uden kunststofkrave	0,14 mm² ... 1,5 mm²
2 fleksible ledere med samme tværsnit m. TWIN-terminalrør med kunststofkrave	0,5 mm² ... 1,5 mm²
Mærkestrøm	6,3 A
Maks. belastningsstrøm	6,3 A (Strømværdien bestemmes af den anvendte sikring.)
Mærkespænding	500 V (Spændingen bestemmes af sikringen eller den valgte statusvisning)
Mærketværsnit	4 mm²

Bredde	6,2 mm
Højde	57,8 mm
Dybde på NS 35/7,5	73 mm
Dybde på NS 35/15	80,5 mm

Farve	grå (RAL 7042)
Brændbarhedsklasse efter UL 94	V0
Isolationsmaterialegruppe	I
Isolationsmaterialer	PA
Statisk isolationsmaterialeanvendelse i kulde	-60 °C
Temperaturindeks isolationsmateriale (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativt temperaturindeks isolationsmateriale (Elec., UL 746 B)	130 °C
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeskyttelse for skinnekøretøjer (DIN EN 45545-2) R26	HL 1 - HL 3
Varmeafgivelse kalorimetrisk NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Overflade brandbarhed NFPA 130 (ASTM E 162)	bestået
Specifik optisk røggastæthed NFPA 130 (ASTM E 662)	bestået
Røggastoksitet NFPA 130 (SMP 800C)	bestået

Mekaniske data
Åben sidevæg	Nej

Omgivelser
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenopvarmning, maks. kortvarig driftstemperatur, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i kort tid, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montage)	-5 °C ... 70 °C
Omgivelsestemperatur (aktivering)	-5 °C ... 70 °C
Relativ luftfugtighed (drift)	20 % ... 90 %
Omgivelsestemperatur (lagring/transport)	30 % ... 70 %

Tilslutning iht. standard	IEC 60947-7-3

Monteringstype	NS 35/7,5
	NS 35/15

Varedata

Varenummer	3074169
Pakningsenhed	50 Stk.
Minimum bestillingsmængde	50 Stk.
Salgsnøgle	BE1134
Produktnøgle	BE1134
GTIN	4046356345279
Vægt pr. stk. (inkl. indpakning)	16,94 g
Vægt pr. stk. (ekskl. indpakning)	16,108 g
Toldtarifnummer	85369095
Oprindelsesland	DE

Klassifikationer

Godkendelser

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	500 V	6,3 A		0,14 - 4

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG
Usegroup B
	600 V	10 A	26 - 10
Flerledertilslutning	600 V	10 A	26 - 14
Usegroup C
	600 V	10 A	26 - 10
Flerledertilslutning	600 V	10 A	26 - 14

Approval Specification Data
	Mærkespænding U_N	Mærkestrøm I_N	Tværsnit AWG	Tværsnit mm²
	500 V	6,3 A		0,14 - 4

Environmental product compliance

Kompatible produkter

Tilbehør

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	6c0cbeac-4444-4e0f-8e86-56d00fd54e9e
