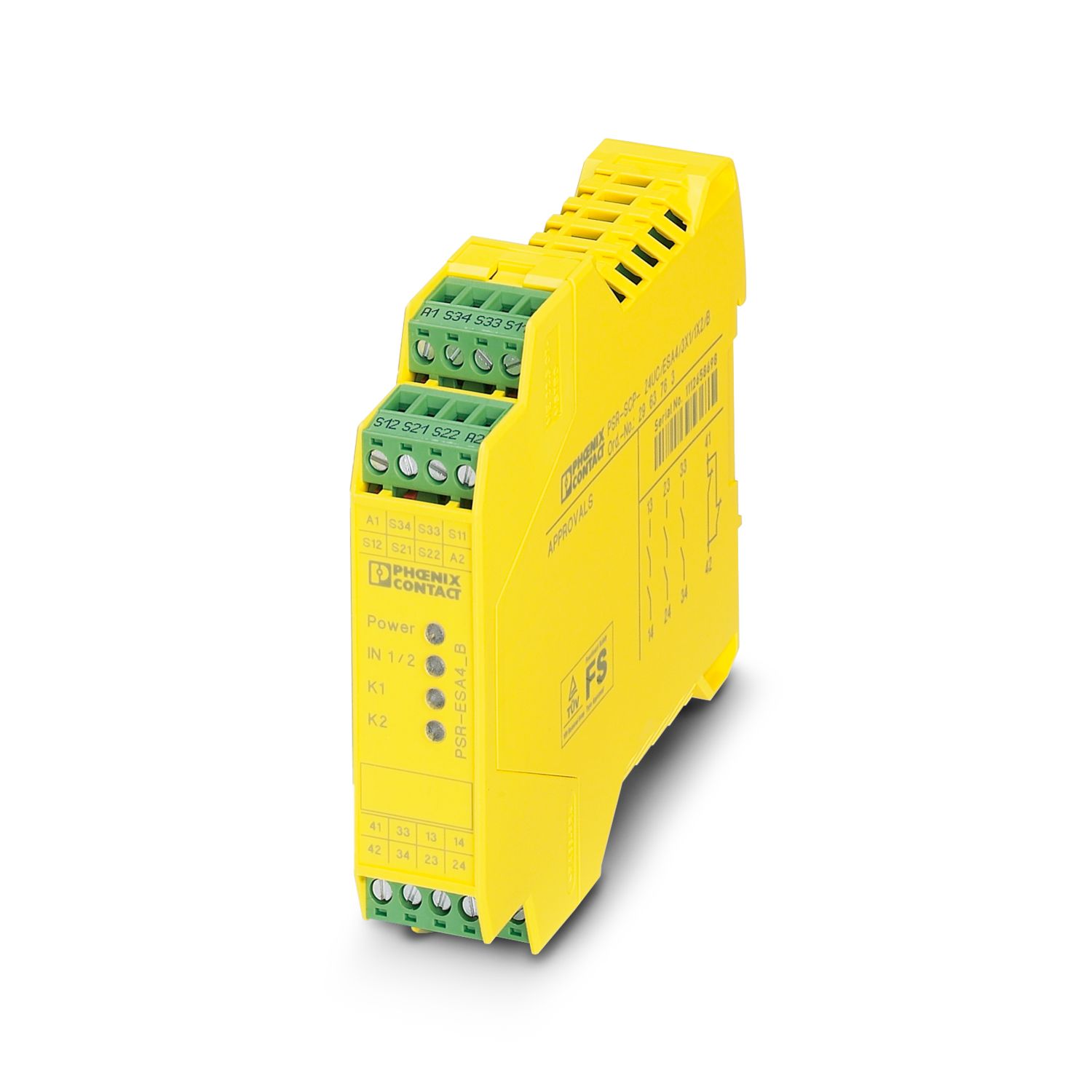

PSR-SCP- 24UC/ESA4/3X1/1X2/B - Sikkerhedsrelæer - 2963763

Artikelegenskaber

Produkttype	Sikkerhedsrelæer
Produktfamilie	PSRclassic
Anvendelse	Nødstop
Anvendelse		Beskyttelsesdør
Styring	2 kanaler
Levetid mekanisk	ca. 10⁷ koblinger
Relætype	Elektromekanisk relæ med tvangsførte kontakter iht. IEC/EN 61810-3
Isoleringsegenskaber
Overspændingskategori	III
Forureningsgrad	2
Tider
Reaktionstid, typisk	typ. 150 ms (ved U_sautomatisk start)
Type: Typisk tiltrækningstid ved U_s	typ. 250 ms (ved Us/ved styring over A1)
Typisk udkoblingstid	typ. 20 ms (ved Us når der ønskes via sensorkredsløb)
Typisk udkoblingstid		typ. 45 ms (ved Us/når der ønskes via A1)
Genstartstid	< 1 s (Boot-tid)
Genindkoblingstid	< 1 s (I henhold til sikkerhedsfunktionens krav)

Elektriske egenskaber

Maks. tabseffekt ved mærkebetingelse	16,44 W (U_S = 26,4 V, I_L² = 72 A², P_{I alt max} = 2,04 W + 14,4 W)
Driftsart	100 % ED
Mærkeisolationsspænding	250 V
Målestødspænding / isolering	Se datablad, kapitel "Isolationskoordinering".
Forsyning
Mærkeforsyningsspænding til styrestrømkreds U_S	24 V DC -15 % / +10 %
Styrespændingsstrøm I_S	typ. 70 mA (ved U_S)
Effektforbrug ved U_S	typ. 1,68 W
Indkoblingsstrøm	< 3,5 A (typ. ved U_S, Δt = 3 ms)
Filtertid	5 ms (ved spændingsfald ved U_s)
Beskyttelseskobling	Seriel fejltilslutningsbeskyttelse; Suppressordiode

Indgangsdata

Digital: Logik (S12, S22)
Beskivelse af indgangen	sikkerhedsorienteret
Antal indgange	2
Indgangsspændingsområde "0"-signal	0 V DC ... 5 V DC (S12)
Indgangsspændingsområde "1"-signal	20,4 V ... 26,4 V (S12)
Indgangsstrømområde "0"-signal	0 mA ... 2 mA
Indkoblingsstrøm	< 100 mA (typ. ved U_S på S12)
Indkoblingsstrøm		> -100 mA (typ. ved U_S på S22)
Filtertid	Testpulse ikke tilladt
Samtidighed	∞
Maks. tilladelig samlet ledningsmodstand	50 Ω
Beskyttelseskobling	Suppressordiode
Strømforbrug	38 mA (typ. ved U_S på S12)
Strømforbrug		-38 mA (typ. ved U_S på S22)
Digital: Startkreds (S34)
Beskivelse af indgangen	ikke sikkerhedsorienteret
Antal indgange	1
Indgangsspændingsområde "1"-signal	20,4 V ... 26,4 V
Indkoblingsstrøm	< 6 mA (typ. ved U_S)
Filtertid	Testpulse ikke tilladt
Maks. tilladelig samlet ledningsmodstand	50 Ω
Beskyttelseskobling	Suppressordiode
Strømforbrug	1 mA (typ. ved U_S)

Udgangsdata

Relæ: Funktionsstrømkredse (13/14, 23/24, 33/34)
Beskrivelse af udgangen	2 NO på række, sikkerhedsrelevant, jordpotentialfri
Antal udgange	3
Kontaktudførelse	3 funktionsstrømkredse
Kontaktmateriale	AgSnO₂
Brydespænding	min. 10 V AC/DC
Brydespænding		maks. 250 V AC/DC
Brydeeffekt	min. 100 mW
Indkoblingsstrøm	min. 10 mA
Indkoblingsstrøm		maks. 6 A
Vedvarende grænsestrøm	6 A
Kvadr.: Totalstrøm	72 A² (Bemærk derating)
Koblingsfrekvens	maks. 0,5 Hz
Levetid mekanisk	10⁷ koblinger
Udgangssikring	10 A gL / gG (High Demand)
Udgangssikring		4 A gL / gG (Low Demand)
Relæ: Signalstrømkreds (41/42)
Beskrivelse af udgangen	2 NC parallel, ikke-sikkerhedsrelevant, jordpotentialfri
Antal udgange	1
Kontaktudførelse	1 Signalstrømkreds.
Kontaktmateriale	AgSnO₂
Brydespænding	min. 10 V AC/DC
Brydespænding		maks. 250 V AC/DC
Brydeeffekt	min. 100 mW
Indkoblingsstrøm	min. 10 mA
Indkoblingsstrøm		maks. 6 A
Vedvarende grænsestrøm	6 A (Signalstrømkreds)
Kvadr.: Totalstrøm	36 A²
Koblingsfrekvens	maks. 0,5 Hz
Levetid mekanisk	10⁷ koblinger
Maks. brydeeffekt (ohmsk belastning)	Bemærk derating og belastningsgrænsekurve
Udgangssikring	6 A gL / gG

Tilslutningsdata

Tilslutningsteknik
stikbar	ja
Ledningstilslutning
Tilslutningstype	Skruetilslutning
Ledertværsnit stiv	0,2 mm² ... 2,5 mm²
Ledertværsnit fleksibelt	0,2 mm² ... 2,5 mm²
Ledertværsnit AWG	24 ... 12
Afisoleringslængde	7 mm
Skruestørrelse	M3
Tilspændingsmoment	0,5 Nm ... 0,6 Nm

Signalering

Statusvisning	3 x LED (grøn)
Driftspændingsvisning	1 x LED (grøn)

Mål

Bredde	22,5 mm
Højde	99 mm
Dybde	114,5 mm

Materialeangivelser

Farve (Hus)	gul (RAL 1018)
Materiale hus	PA

Mærkeværdier

Sikkerhedstekniske data
Stopkategori	0
Sikkerhedstekniske data: EN ISO 13849
Kategori	4
Performance Level (PL)	e (5 A DC13; 5 A AC15; 8760 koblingscyklusser/år)
Sikkerhedstekniske data: IEC 61508 - High-Demand
Safety Integrity Level (SIL)	3
Sikkerhedstekniske data: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3
Sikkerhedstekniske data: EN IEC 62061
Safety Integrity Level (SIL)	3

Miljø- og levetidsbetingelser

Omgivelser
Kapslingsklasse	IP20
Kapslingsklasse indbygningssted minimal	IP54
Omgivelsestemperatur (drift)	-20 °C ... 55 °C (Bemærk derating)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 70 °C
Anvendelseshøjde	≤ 2000 m (Over havets overflade)
Maks. tilladte omgivelsestemperatur (lagring/transport)	75 % (i gennemsnit, 85% lejlighedsvist, ingen kondensering)
Maks. tilladelig luftfugtighed (drift)	75 % (i gennemsnit, 85% lejlighedsvist, ingen kondensering)
Chok	15g
Vibration (drift)	10 Hz ... 150 Hz, 2g

Godkendelser

CE
Mærkning	CE-konform

Montage

Monteringstype	Bæreskinnemontering
Monteringsvejledning	Se deratingkurve
Indbygningsmåde	vertikalt eller horisontalt

Varenummer	2963763
Pakningsenhed	1 Stk.
Minimum bestillingsmængde	1 Stk.
Salgsnøgle	DNA113
Produktnøgle	DNA113
Katalogside	Side 21 (IF-2009)
GTIN	4017918878085
Vægt pr. stk. (inkl. indpakning)	186,9 g
Vægt pr. stk. (ekskl. indpakning)	161,12 g
Toldtarifnummer	85371098
Oprindelsesland	DE

EU RoHS
Opfylder kravene iht. RoHS-direktivet	Ja
undtagelser hvis kendt	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelrelateret China RoHS-deklarationstabel kan findes i downloadområdet for den respektive artikel under "Leverandørerklæring". For alle varer med EFUP-E gælder det, at ingen China RoHS-deklarationstabel er udstedt og påkrævet.
EU REACH SVHC
Henvisning til REACH-kandidatstof (CAS-No.)	Lead (CAS-No.: 7439-92-1)
SCIP	77d74c49-23b7-4bdb-92d0-34cfd3aa6b30
EF3.0 Klimaforandringer
CO2e kg	6,792 kg CO2e
