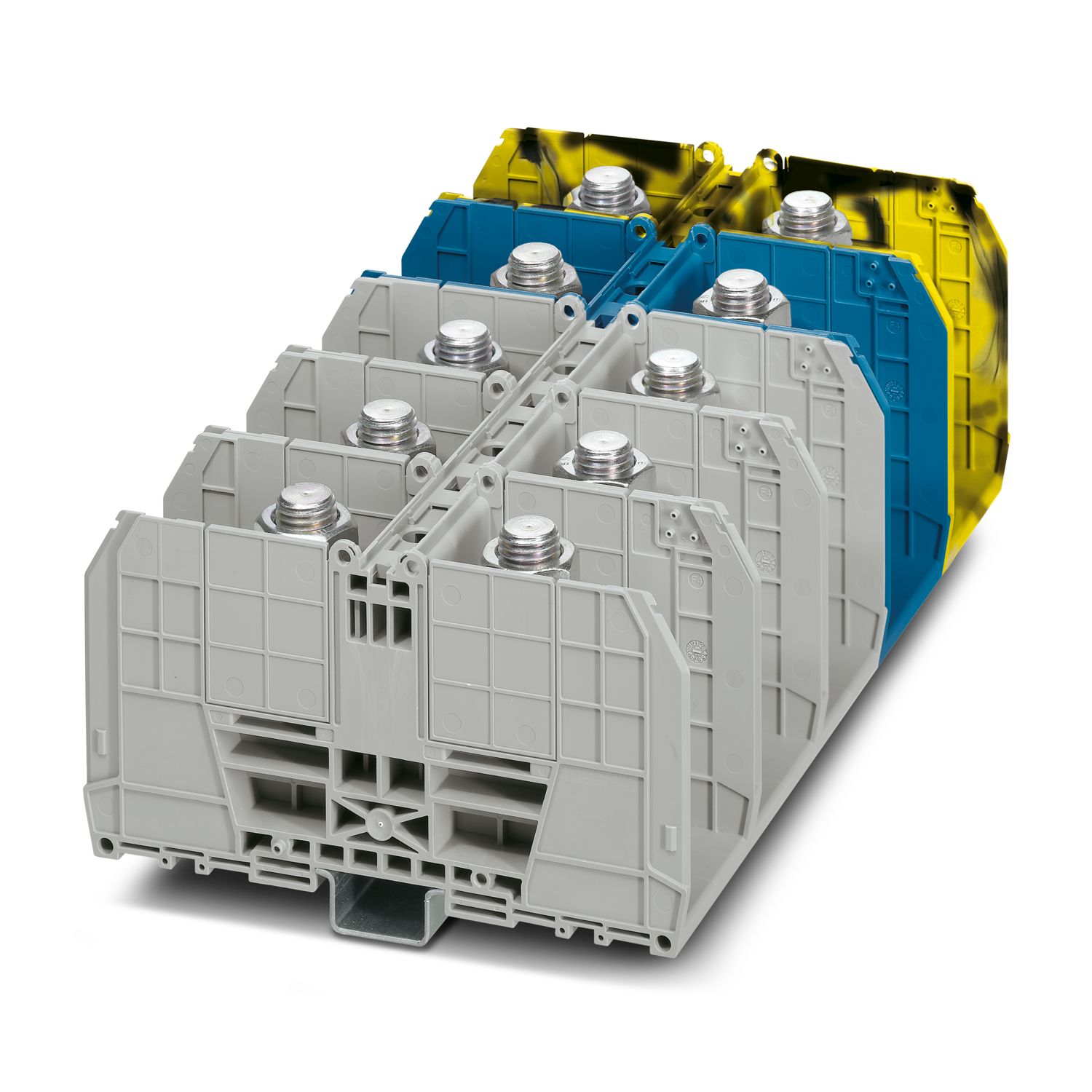

RBO 16-3L/N/FE
-
Bolttilslutningsklemme
3076316
Bolttilslutningsklemme, mærkespænding: 1000 V, mærkestrøm: 520 A, antal tilslutninger: 10, poltal: 5, tilslutningstype: Bolttilslutning, Dimensioneringstværsnit: 300 mm2, 1. etage, monteringstype: NS 35/7,5, NS 35/15, direkte påskruning, farve: grå/blå/sort-gul
Produktdetaljer
| Produkttype | Bolttilslutningsklemme |
| Poltal | 5 |
| Deling | 54,8 mm |
| Antal tilslutninger | 10 |
| Antal rækker | 1 |
| Potentialer | 5 |
| Isoleringsegenskaber | |
| Overspændingskategori | III |
| Forureningsgrad | 3 |
| Mærkeimpulsholdespænding | 8 kV |
| Antal tilslutninger pr. etage | 10 |
| Mærketværsnit | 300 mm² |
| 1. etage | |
| Afisoleringslængde | Afisoleringslængden afhænger af, hvad fabrikanten af kabelskoen anviser. |
| Tilslutning iht. standard | IEC 60947-7-1 |
| Mærkestrøm | 520 A |
| Maks. belastningsstrøm | 520 A (ved 300 mm² ledertværsnit) |
| Mærkespænding | 1000 V |
| Mærketværsnit | 300 mm² |
| Tilslutning kabelsko DIN 46234:1980-03 | |
| Tilslutning iht. standard | DIN 46234:1980-03 |
| Tværsnit | 25 mm² ... 300 mm² |
| Tværsnitsområde AWG | 4 ... 600 kcmil (omregnet iht. IEC) |
| Øjediameter | 17 mm |
| Bredde | 38 mm |
| Boltdiameter | 16 mm |
| Skruestørrelse | M16 |
| Tilspændingsmoment | 25 ... 35 Nm |
| Tilslutning iht. standard | DIN 46235:1983-07 |
| Tværsnit | 25 mm² ... 300 mm² |
| Tværsnitsområde AWG | 4 ... 600 kcmil (omregnet iht. IEC) |
| Øjediameter | 17 mm |
| Bredde | 48 mm |
| Boltdiameter | 16 mm |
| Skruestørrelse | M16 |
| Tilspændingsmoment | 25 ... 35 Nm |
| Målskitse |
|
| Bredde | 274 mm |
| Deling | 54,8 mm |
| Farve | grå/blå/sort-gul |
| Brændbarhedsklasse efter UL 94 | V0 |
| Isolationsmaterialegruppe | I |
| Isolationsmaterialer | PA |
| Mekaniske data | |
| Åben sidevæg | Nej |
| Tilslutning iht. standard | IEC 60947-7-1 |
| Monteringstype | NS 35/7,5 |
| NS 35/15 | |
| direkte påskruning |
