Přenos signálů
Na řídicí jednotku strojů jsou kladeny rozmanité požadavky. Zatímco řídicí jednotka stroje se nachází dobře chráněná před okolními vlivy v rozvaděčích, jsou četné senzory a aktory i jejich připojení umístěny v poli. COMPLETE line nabízí řešení pro flexibilní, modulární a efektivní připojení těchto komponent v poli.

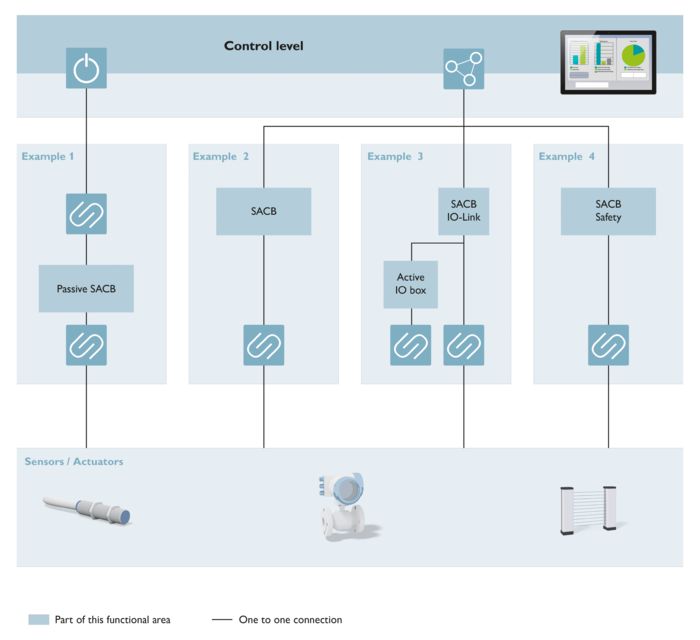

Příklady pro přenos signálu v poli

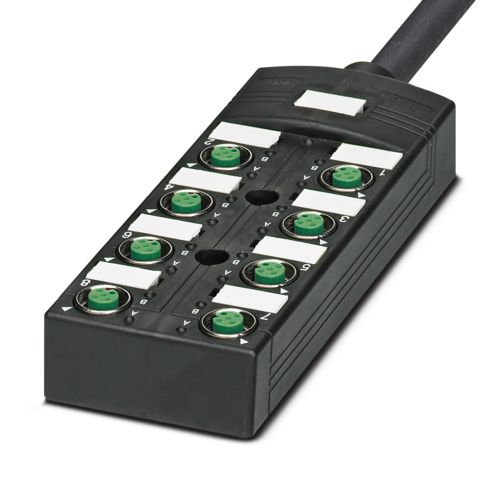

Klasickým řešením připojení polních přístrojů jsou přípojné krabice nebo pasivní propojovací boxy senzoru/aktoru s kmenovým kabelem pro řídicí jednotku. Připojení polních přístrojů probíhá bezpečně pomocí kabeláže snímače / akčního členu. Signální kabely s příslušnými svornicemi nebo V/V jsou v rozvaděči připojeny samostatně. Pasivní propojovací boxy senzoru/aktoru přebírají polní kabeláž bez nákladů na programování. Realizace je technicky velmi jednoduchá a flexibilní. S rostoucím počtem senzorů a akčních členů, zvětšující se délkou kabelů a s tím souvisejícím nutným přizpůsobením signálů je ruční kabeláž stále složitější, dražší a neatraktivnější.

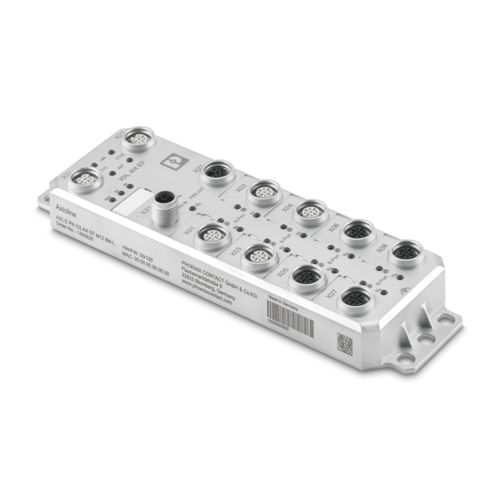

Decentralizované řídicí prvky podporují propojení snímačů a akčních členů s řídicí úrovní v poli, např. na základě sítí PROFINET. Řešení pro další běžné sítě jsou rovněž dostupná. Decentralizované V/V Axioline E jsou připojeny ethernetovými kabely s krytím IP67 a jsou rychlé, robustní a snadno se používají v poli. Sbírají signály a předávají je včetně informací o zdroji signálu řídicí jednotce.
S technologií IO-Link je zde další možnost: celosvětově standardizované rozhraní V/V obohacuje komunikaci o data procesu a servisní data. To umožňuje např. díky rozpoznání stupně znečištění senzoru včasné naplánování čištění. Navíc je k dispozici přístup k dálkové parametrizaci – ať už pro přizpůsobení aktorů na změnu procesů, nebo přenos uložených parametrů na vyměněná zařízení IO-Link.

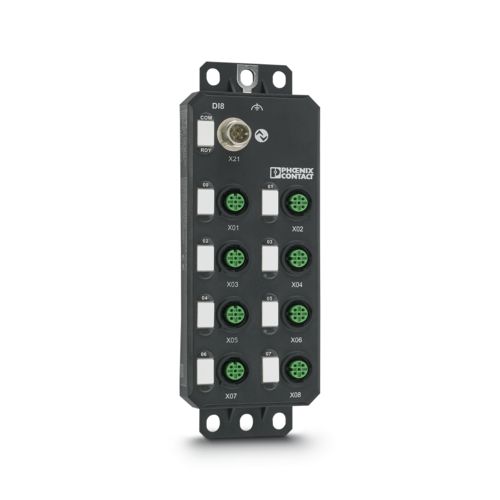

Prostřednictvím polní kabeláže lze jednoduše připojit decentralizované polní přístroje IO-Link k nadřazenému zařízení IO-Link Master. Analogové konvertory Axioline E umožňují kromě jiného připojení analogových senzorů a aktorů k boxu IO-Link. IO-Link nabízí kromě toho možnost připojení aktivních boxů V/V, které přenášejí další digitální signály – i v případě, kdy tyto signály nepocházejí z polních přístrojů IO-Link.
Speciální bezpečnostní boxy V/V kromě toho disponují funkční bezpečností. Bezpečnostní boxy V/V Axioline E disponují bezpečnými vstupy a výstupy. Technologie SafetyBridge umožňuje připojení těchto boxů do aplikací PROFIsafe.
