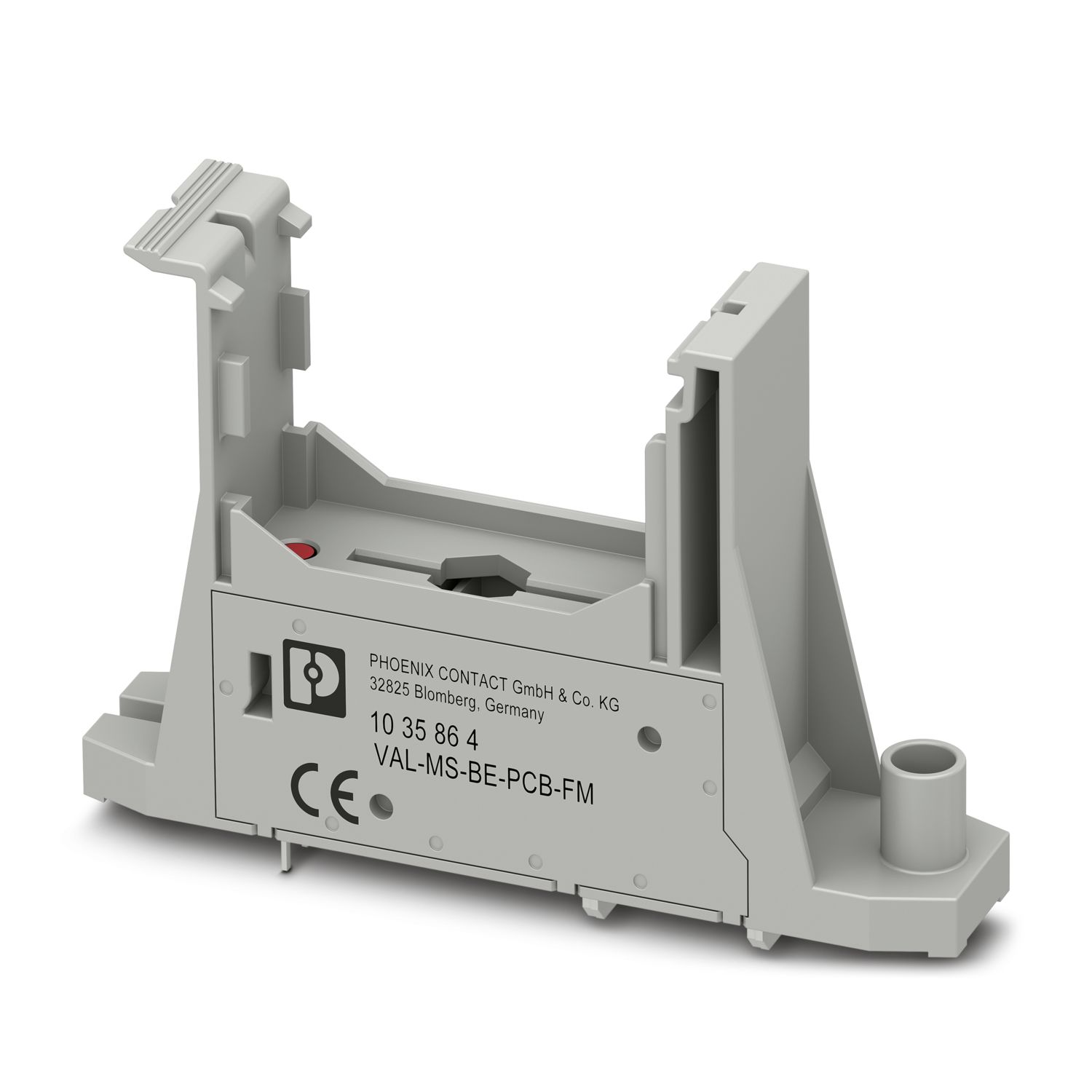

VAL-MS-BE-PCB-FM
-
Základna přepěťové ochrany
1035864
Jednokanálový prvek patice pro svodiče přepětí série VAL-MS typ I a typ II, pro izolované a uzemněné napěťové systémy do 1 500 V stejnosměrný proud a 690 V střídavý proud, pro prostorově úspornou instalaci desek plošných spojů, s integrovaným kontaktem dálkového hlášení
Detaily výrobku
| Typ produktu | Základna |
| Produktová řada | VALVETRAB MS |
| Zkušební třída IEC | I / II |
| EN Type | T1 / T2 |
| Odstup od aktivních a uzemněných částí | 16 mm |
| Místo montáže | Vnitřní prostor |
| Dostupnost | Přístupné |
| Izolační vlastnosti | |
| Kategorie přepětí | III (při AC) |
| II (DC) | |
| Stupeň znečištění | 2 |

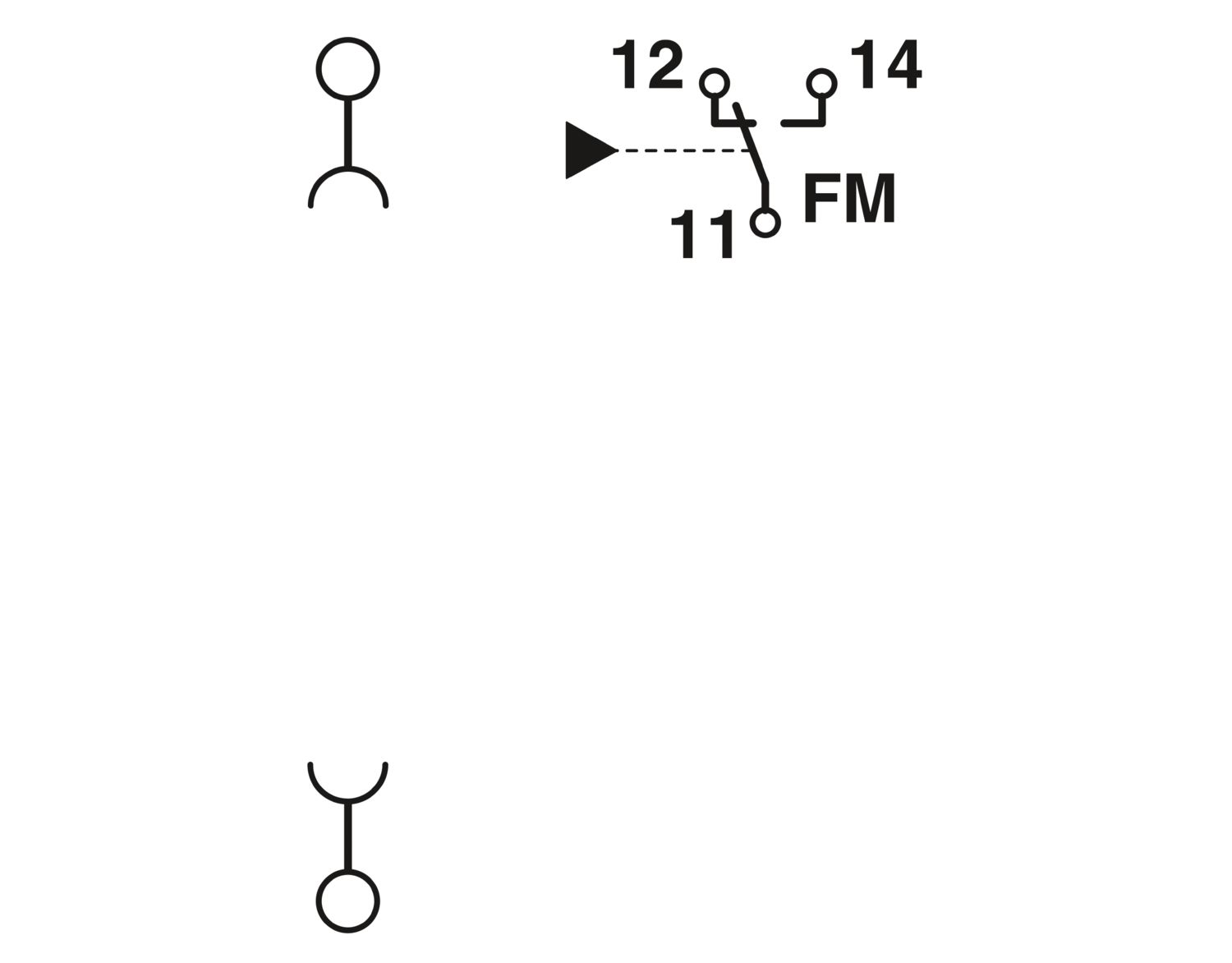

| Indikace / Dálkové hlášení | |
| Spínací funkce | Přepínací kontakt |
| Provozní napětí | 5 V AC ... 30 V AC |
| 30 V DC | |
| Provozní proud | 5 mA AC ... 1 A AC |
| 1 A DC | |

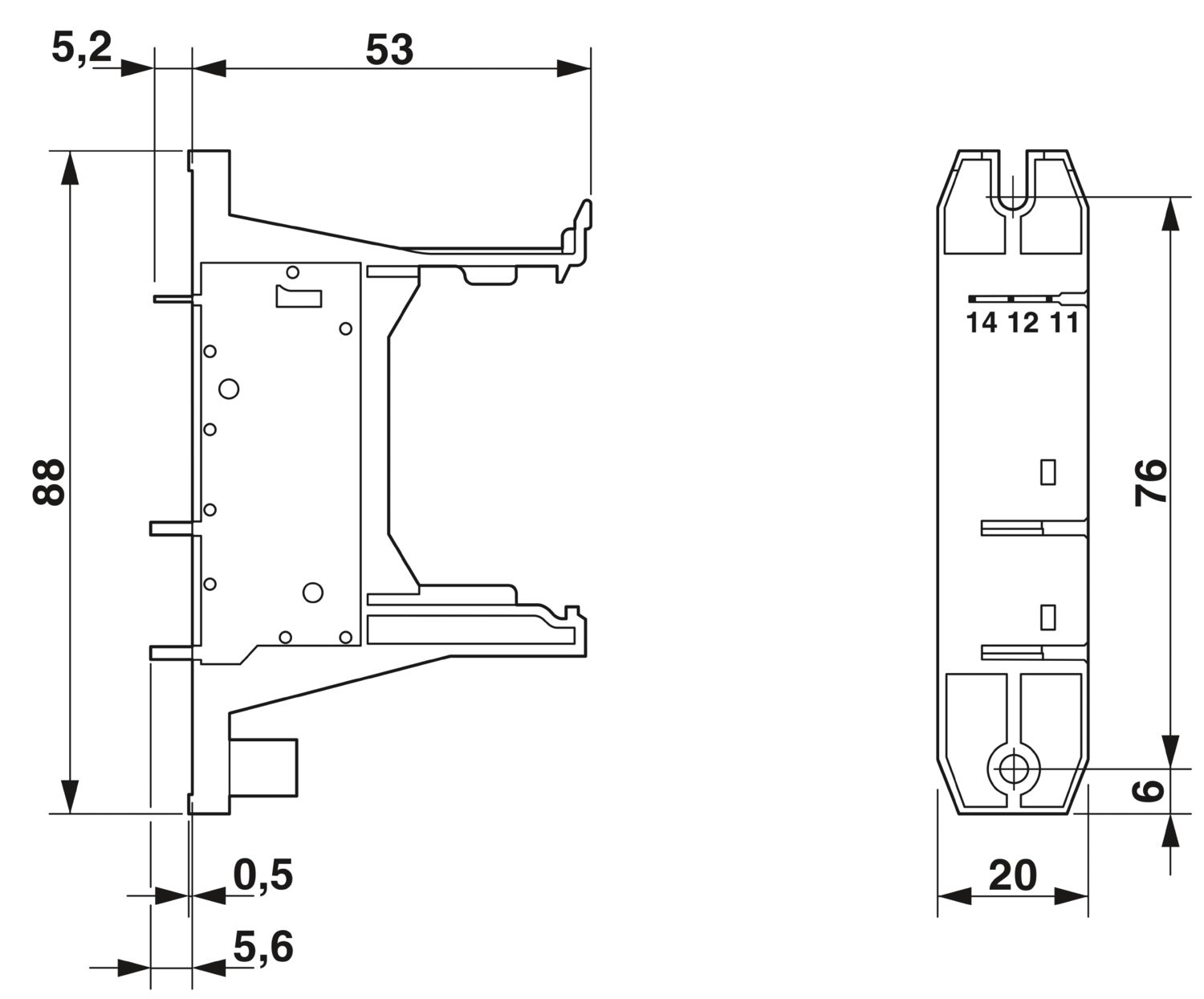

| Výkres v měřítku |
|

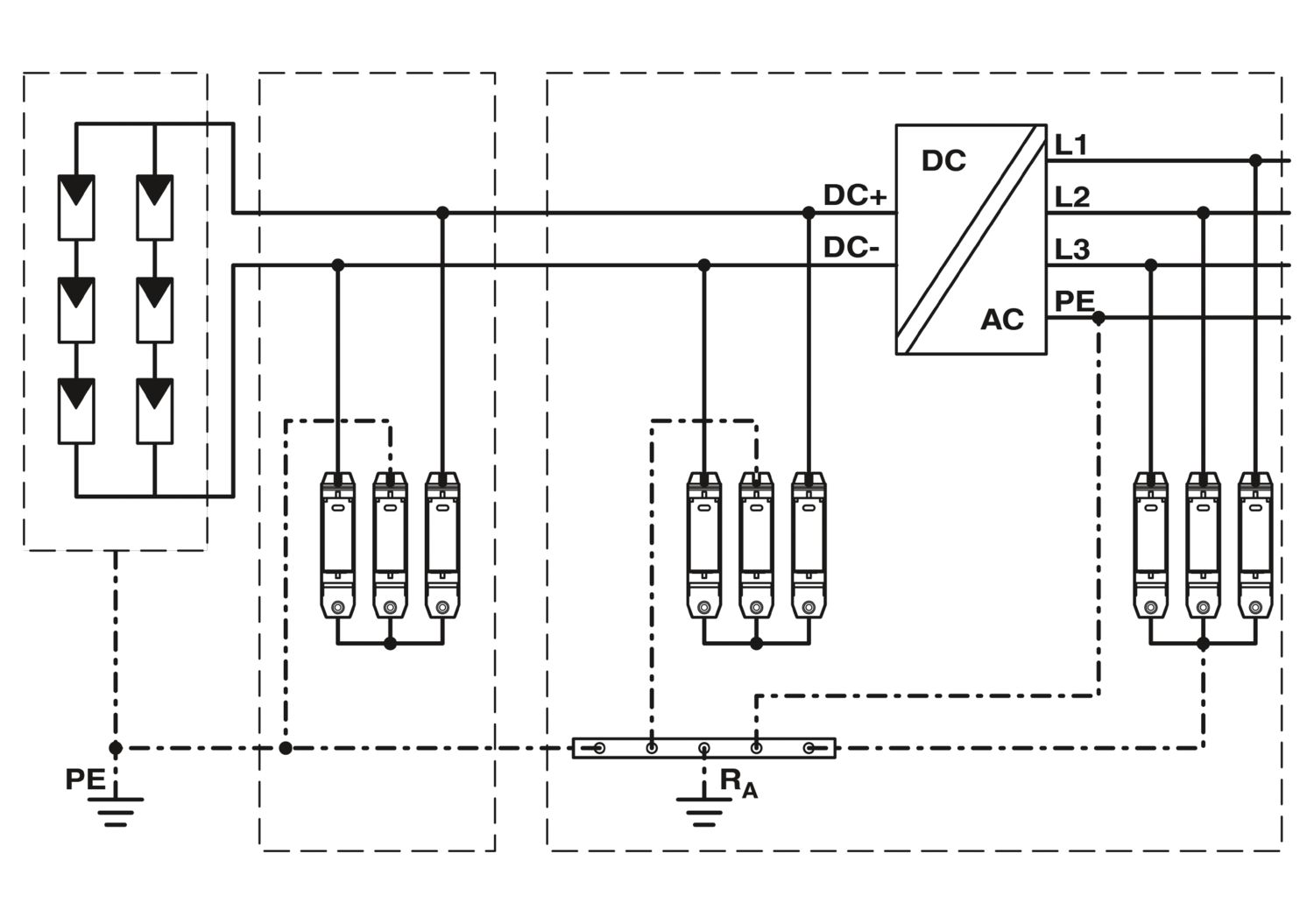

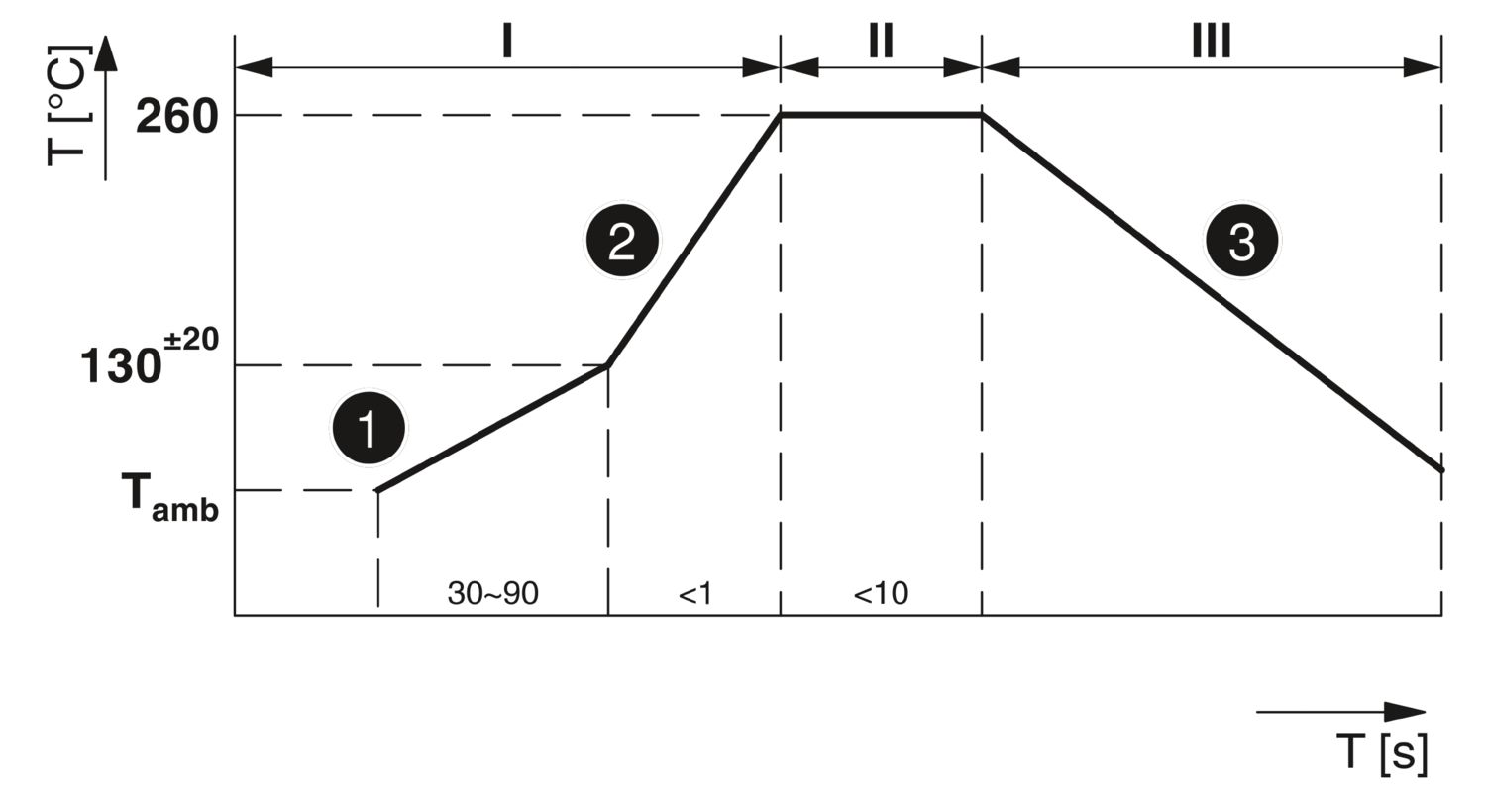

| Šířka | 20 mm |
| Výška | 88 mm |
| Hloubka | 53 mm (Bez délky pinu) |
| Barva | šedá (RAL 7042) |
| Třída hořlavosti podle UL 94 | V-0 |
| Hodnota CTI materiálu | 600 |
| Izolační materiál | PA 6.6-FR 20% GF |
| Materiálová skupina | I |
| Materiál pouzdra | PA 6.6-FR 20 % GF |
| Nejvyšší trvalé napětí UC | 760 V AC |
| Jmenovitý proud svodiče ln (8/20) μs | 20 kA |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Proud blesku Iimp (10/350) μs | 12,5 kA |
| Maximální předjištění při připojení odbočkou vedení | 250 A (gG) |
| Ochranné zapojení strana stejnosměrného napětí (DC) | |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Doporučená vstupní ochrana maximální | 250 A (gG) |
| Maximální předjištění při připojení odbočkou vedení | 250 A (gG) |
| Jmenovitý proud svodiče ln (8/20) μs | 20 kA |
| Nejvyšší trvalé napětí UCPV | 800 V DC |
| Zkratuvzdornost ISCPV | 6000 A (DC) |
| Dodatečná technická data | |
| Zkratuvzdornost ISCCR | 25 kA (při AC) |
| Maximální rázový proud svodiče Imax (8/20) µs | 40 kA |
| Okolní podmínky | |
| Krytí | IP00 |
| Teplota prostředí (provoz) | -40 °C ... 85 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
| Výška | 5000 m (Základní izolace) |
| 3000 m () | |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % |
| Přípustná vlhkost vzduchu (skladování/přeprava) | 5 % ... 95 % |
| Náraz (provoz) | 15g (Polosinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrace (provoz) | 2g (10 Hz ... 500 Hz/2,5 h/XYZ) |
| Normy/předpisy | IEC 61643-11 |
| Poznámka | 2011 |
| Normy/předpisy | EN 61643-11 |
| Poznámka | 2012 |
| Normy/předpisy | EN 50539-11 |
| Poznámka | 2013 |
| Způsob montáže | montáž desek plošných spojů |
Vaše výhody

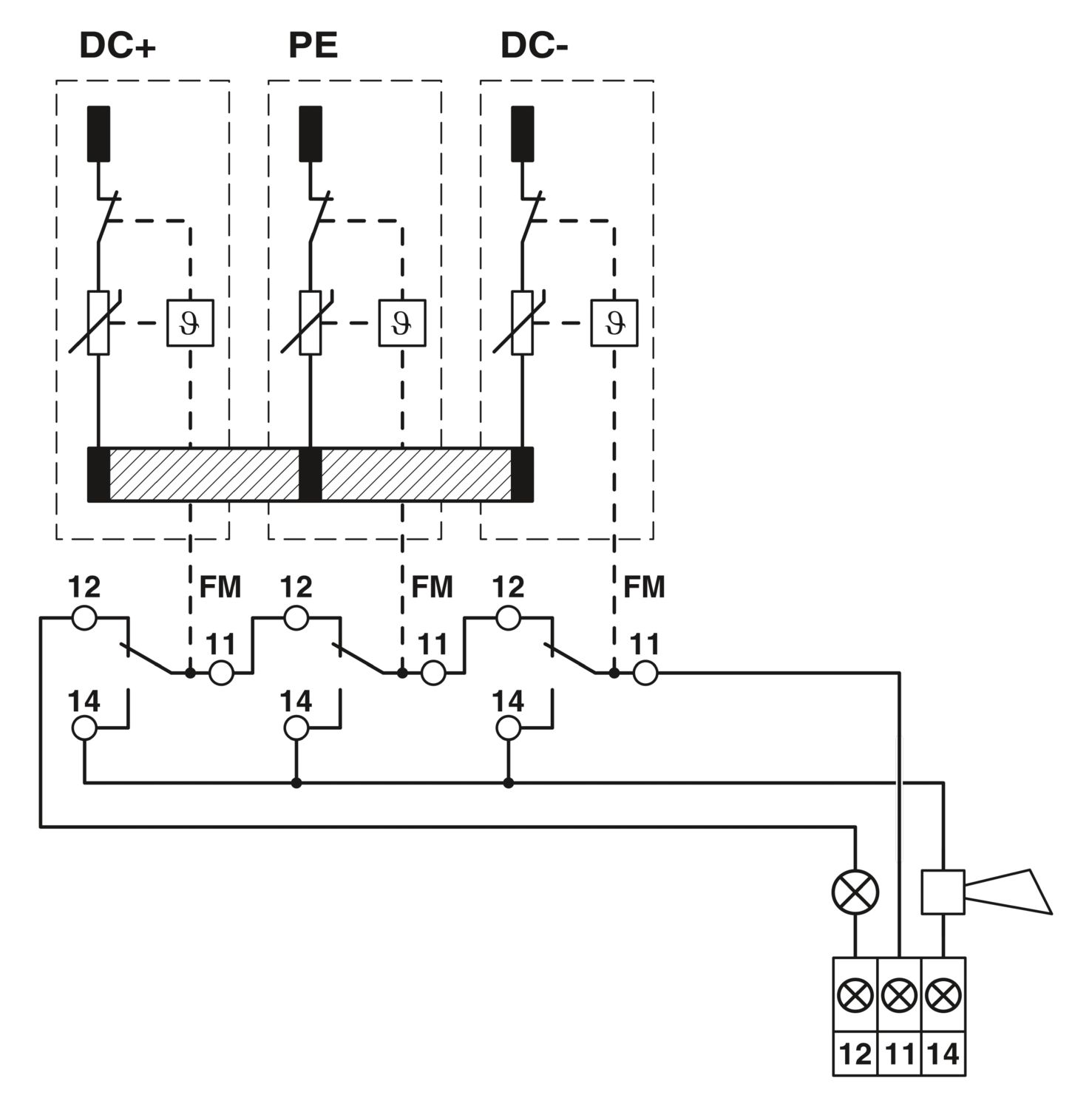

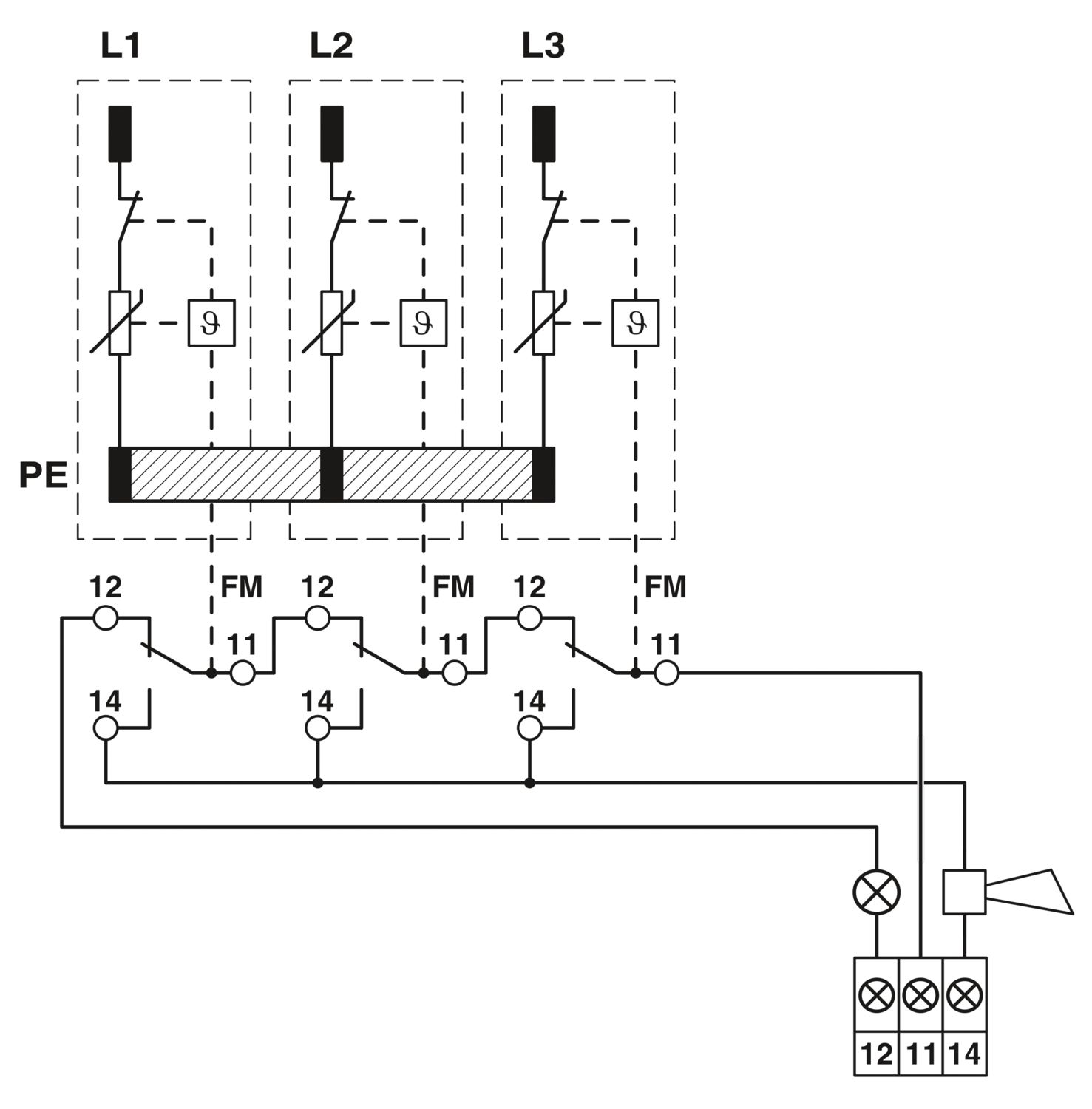

S beznapěťovým kontaktem dálkového hlášení
Kódování prvním zasunutím ochranné hlavice
Jedno/vícepólové k uchycení ochranné hlavice
