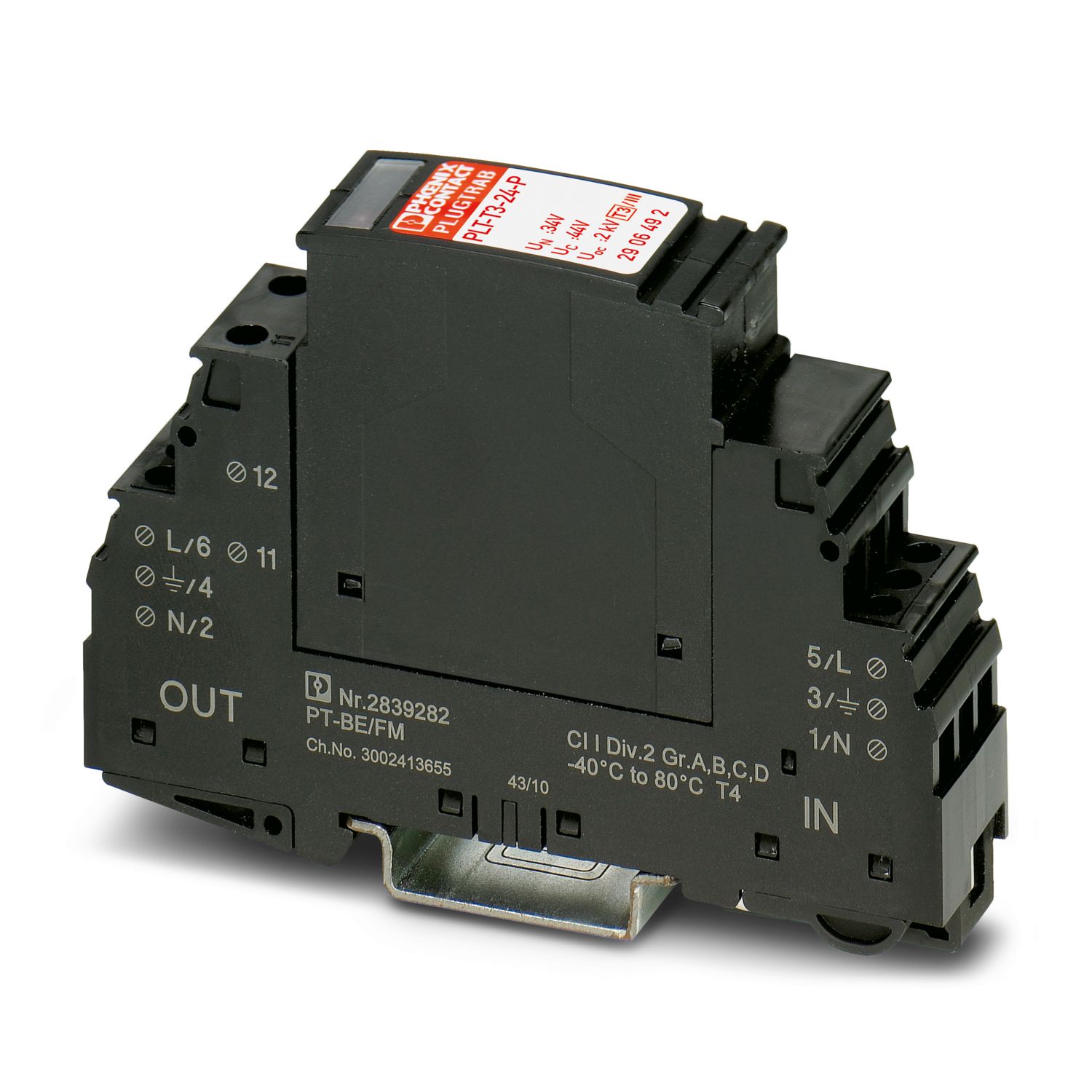

PLT-T3-24-FM
-
Svodič přepětí typu 3
2906486
Výměnná přístrojová ochrana, podle Typ 3 / Class III, pro 1fázové napájecí sítě se samostatným N a PE (3vodičová soustava: L1, N, PE), s kontaktem dálkového hlášení.
Detaily výrobku
| Všeobecně | |
| Poznámka | PLT-T3-24-FM je zakázáno používat v DC aplikacích s uzemněným kladným pólem. |
| Typ produktu | Přístrojová ochrana |
| Napájecí systém IEC | TT |
| Provedení | Modul na nosnou lištu, dvoudílný, s možností zasunutí |
| Počet pólů | 2 |
| Hlášení přepěťová ochrana defektní | opticky, kontakt dálkové signalizace |
| Izolační vlastnosti | |
| Kategorie přepětí | III |
| Stupeň znečištění | 2 |
| Zkušební třída IEC | III |
| T3 | |
| EN Type | T3 |
| Počet portů | One |
| Indikace / Dálkové hlášení | |
| Označení přípojky | Kontakt dálkové signalizace závady |
| Spínací funkce | Rozpojovací kontakt |
| Provozní napětí | 250 V AC |
| 125 V DC (200 mA DC) | |
| Provozní proud | 3 A AC |
| 1 A DC (30 V DC) | |
| Typ připojení | Šroubové připojení |
| Závit šroubu | M3 |
| Utahovací moment | 0,8 Nm |
| Průřez vodiče ohebný | 0,2 mm² ... 2,5 mm² |
| Průřez vodiče tuhý | 0,2 mm² ... 4 mm² |
| Průřez vedení AWG | 24 ... 12 |
| Výkres v měřítku |
|
| Šířka | 17,7 mm |
| Výška | 90 mm |
| Hloubka | 65,5 mm |
| Dělicí jednotka | 1 HM |
| Třída hořlavosti podle UL 94 | V-0 |
| Hodnota CTI materiálu | 600 |
| Izolační materiál | PA 6.6 |
| Materiál pouzdra | PA 6.6 |
| Ochranné cesty | L-N |
| L-PE | |
| N-PE | |
| (L+) - (L-) | |
| (L+/L-) - PE | |
| Směr působení | 1L-N & N-PE |
| Jmenovité napětí UN | 24 V AC (TN-S) |
| Jmenovitá frekvence fN | 50 Hz (60 Hz) |
| Maximální trvalé napětí UC | 34 V AC |
| 44 V DC | |
| jmenovitý zátěžový proud IL | 16 A AC (při 63 °C) |
| 10 A DC | |
| Proud ochranným vodičem IPE | ≤ 5 µA |
| Příkon Standby PC | ≤ 60 mVA |
| Referenční zkušební napětí UREF | 27 V AC |
| Jmenovitý proud svodiče ln (8/20) μs | 1 kA |
| Kombinovaný ráz UOC | 2 kV |
| Ochranná úroveň Up (L-N) | ≤ 0,18 kV |
| Ochranná úroveň Up (L-PE) | ≤ 0,55 kV |
| Ochranná úroveň Up (N-PE) | ≤ 0,55 kV |
| Zbytkové napětí při lamax (L-N) | ≤ 0,18 kV (při In) |
| Zbytkové napětí při Iamax (L-PE) | ≤ 0,12 kV (při In) |
| Zbytkové napětí při Iamax (N-PE) | ≤ 0,12 kV (při In) |
| TOV reakce při UT (L-N) | 36 V AC (5 s / withstand mode) |
| TOV reakce při UT (L-PE) | 42 V AC (5 s / withstand mode) |
| Doba odezvy tA (L-N) | ≤ 25 ns |
| Doba odezvy tA (L-PE) | ≤ 100 ns |
| Doba odezvy tA (N-PE) | ≤ 100 ns |
| Zkratuvzdornost ISCCR | 1,5 kA AC |
| 1 kA DC | |
| Maximální předjištění při připojení odbočkou vedení | 16 A AC (B) |
| 10 A DC (gG) | |
| 10 A DC (B) |
| Okolní podmínky | |
| Krytí | IP20 |
| Teplota prostředí (provoz) | -40 °C ... 80 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 80 °C |
| Výška | ≤ 2000 m (n.m.) |
| Přípustná vlhkost vzduchu (provoz) | 5 % ... 95 % |
| Specifikace UL | |
| Maximální trvalé napětí MCOV | 34 V AC |
| 34 V DC | |
| Jmenovitý proud svodiče In | 1 kA |
| Ochranné cesty | L-N |
| L-G | |
| N-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G | |
| Jmenovité napětí | 24 V DC |
| jmenovitý zátěžový proud IL | 20 A |
| Systém pro rozvod energie | Single phase |
| Jmenovitá frekvence | 50/60 Hz |
| Měřené omezovací napětí MLV (L-N) | 330 V |
| Měřené omezovací napětí MLV (L-G) | 600 V |
| Měřené omezovací napětí MLV (N-G) | 600 V |
| Měřené omezovací napětí MLV (L+) - (L-) | 330 V |
| Měřené omezovací napětí MLV (L+) - G | 600 V |
| Měřené omezovací napětí MLV (L-) - G | 600 V |
| Typ SPD | 4CA |
| Data připojení UL | |
| Utahovací moment | 5 lbf-in. ... 7 lbf-in. |
| Průřez vedení AWG | 14 ... 12 |
| Normy/předpisy | EN 61643-11 |
| Poznámka | 2012 |
| Způsob montáže | Nosná lišta: 35 mm |
