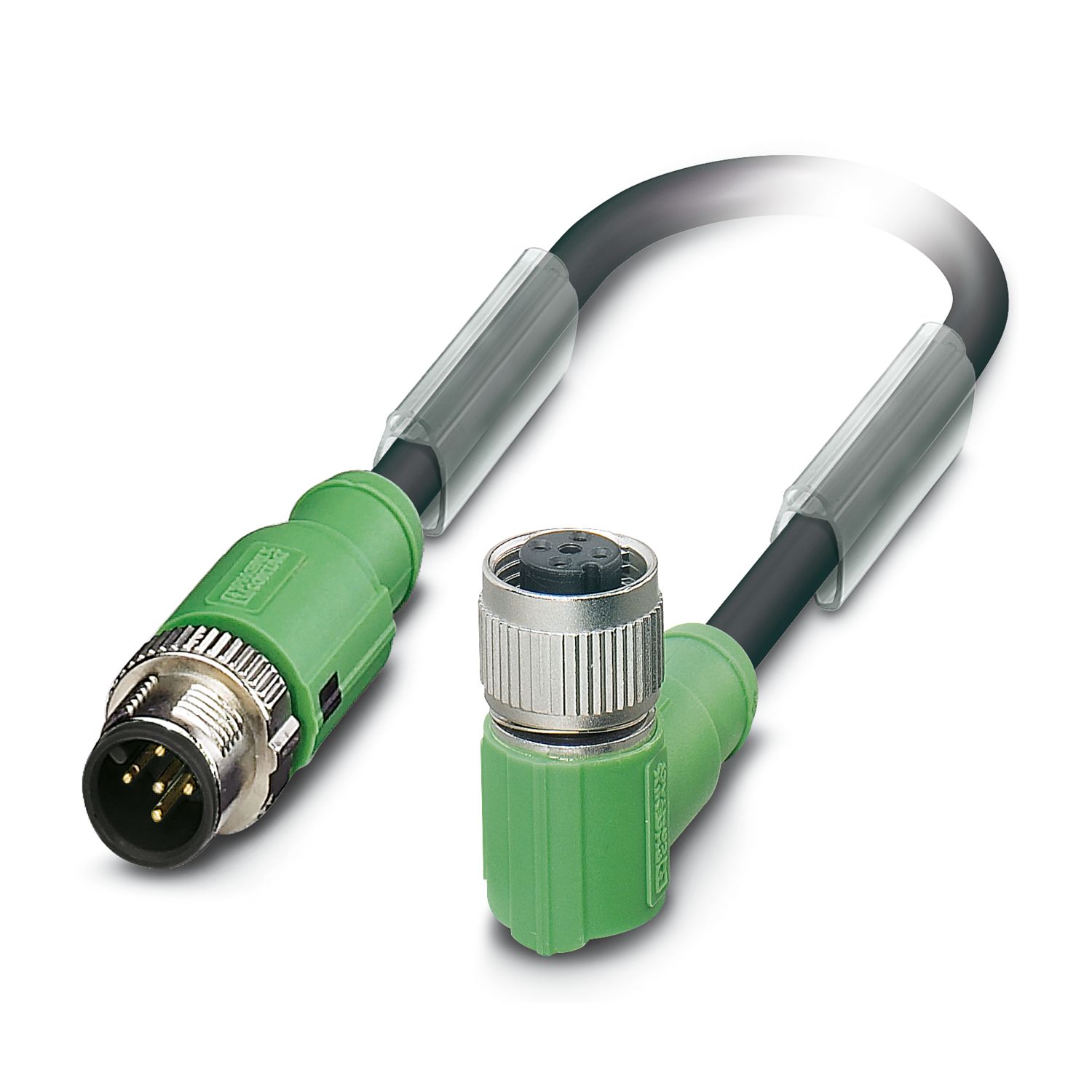

SAC-5P-MS-FR SH SCO/.../... - Kabel snímače/akčního členu - 1523874

Vlastnosti výrobku

Typ produktu	Kabel snímače/akčního členu
aplikace	Standard
Počet pólů	5
Počet kabelových vývodů	1
Stíněno	ano
Kódování	A
Izolační vlastnosti
Kategorie přepětí	II
Stupeň znečištění	3

Údaje o materiálu

Třída hořlavosti podle UL 94	HB
Materiál těsnění	NBR
Materiál těla úchytky	TPU, nesnadno vznětlivý, samozhášivý
Materiál kontakt	CuSn
Materiál povrch kontaktu	Ni/Au
Materiál držák kontaktu	TPU GF
Materiál šroubení	Zinkový odlitek, niklovaný

Elektrické vlastnosti

Jmenovité napětí podle IEC 61076-2-101	60 V
Izolační odpor	≥ 100 MΩ
Jmenovité napětí U_N	48 V AC
	60 V DC
Jmenovitý proud I_N	4 A

Mechanické vlastnosti

Mechanické údaje
Cykly zapojení	≥ 100

Signalizace

Ukazatel stavu	ne
Ukazatel stavu k dispozici	ne

Data připojení

Připojení vodiče
Utahovací moment	0,4 Nm (Konektor M12)

Konektor

Přípojka 1
Provedení	Zástrčka přímo M12 SPEEDCON
Počet pólů	5
Druh zajištění	SPEEDCON
Druh kódování	A
Přípojka 2
Provedení	Zásuvka úhlová M12 SPEEDCON
Počet pólů	5
Druh zajištění	SPEEDCON
Druh kódování	A

Kabel/vedení

Délka vedení	Volný vstup (0,2 ... 40,0 m)
PUR bezhalogenový černý [PUR]
Hmotnost vedení	43 kg/km
UL AWM Style	20549 / 10493 (80 °C / 300 V)
Počet pólů	5
Stíněno	ano
Typ vedení	PUR bezhalogenový černý [PUR]
Typ vedení		PUR bezhalogenový černý PUR
Stavba vodiče signálního vedení	42x 0,10 mm
Signální vedení AWG	22
Průřez vodiče	5x 0,34 mm² (Signální vedení)
Průměr žíly, včetně izolace	1,27 mm ±0,02 mm (Signální vedení)
Vnější průměr vedení	5,25 mm ±0,2 mm
Vnější plášť, materiál	PUR
vnější plášť, barva	černošedá RAL 7021
Materiál vodič	čistý pramen Cu
Materiál izolace žíly	PP
Dílčí žíla, barva	hnědá, bílá, modrá, černá, šedá
Síla stěny izolace	≥ 0,21 mm
Tloušťka stěny vnější plášť	cca. 0,50 mm
Celkové zkrucování	5 žil kolem výplně k jádru
Stínění	Opletení z pocínovaných měděných drátků
Optický kryt stínění	80 %
Max. odpor vedení	max. 57 Ω/km (při 20 °C)
Izolační odpor	70 GΩ*km (při 20 °C)
Kabel jmenovitého napětí	300 V (při 20 °C)
Zkušební napětí žíla/žíla	3000 V (při 20 °C)
Nejmenší poloměr ohnutí, instalovaný na pevno	26 mm
Nejmenší poloměr ohnutí, pohyblivě instalovaný	52 mm (až +60 °C)
Dynamická zatížitelnost (v ohybu)	Cykly ohybu maximální: 10000000, Poloměr ohnutí: 52 mm, Dráha pojezdu: 10 m, Rychlost pojezdu: 3 m/s, Zrychlení: 10 m/s²
Dynamická zatížitelnost (v krutu)	Krut: ±180 °/m, Torzní cykly: ≥2000000, Četnost torzí: 35 cykly/min
Bezhalogenovost	podle DIN VDE 0472 část 815
Bezhalogenovost		podle DIN EN 50267-2-1
Odolnost vůči plameni	podle UL 758/1581 FT2
Odolnost vůči plameni		DIN EN 60332-2-2 (20 s)
Odolnost vůči olejům	podle normy EN 60811-2-1
Jiná odolnost	dobře odolné proti kyselinám, louhům a rozpouštědlům
		odolné proti hydrolýze a mikrobům
		odolné vůči mořské vodě
		podmíněně odolné vůči UV (podle DIN EN ISO 4892-2-A)
		odolný vůči otěru
Zvláštní vlastnosti	vhodný pro tažný řetěz
		bez silikonu
		Bez látek narušujících smáčení laku
		Povrch adhezivní
Teplota prostředí (provoz)	-40 °C ... 80 °C (kabel, pevné uložení)
Teplota prostředí (provoz)		-25 °C ... 80 °C (Kabel, pohyblivé uložení)
PUR bezhalogenový šedý [280]
Hmotnost vedení	43 kg/km
UL AWM Style	20549 / 10493 (80 °C / 300 V)
Počet pólů	5
Stíněno	ano
Typ vedení	PUR bezhalogenový šedý [280]
Typ vedení		PUR bezhalogenový šedý 280
Stavba vodiče signálního vedení	42x 0,10 mm
Signální vedení AWG	22
Průřez vodiče	5x 0,34 mm² (Signální vedení)
Průměr žíly, včetně izolace	1,27 mm ±0,02 mm (Signální vedení)
Vnější průměr vedení	5,25 mm ±0,2 mm
Vnější plášť, materiál	PUR
vnější plášť, barva	šedá RAL 7001
Materiál vodič	čistý pramen Cu
Materiál izolace žíly	PP
Dílčí žíla, barva	hnědá, bílá, modrá, černá, šedá
Síla stěny izolace	≥ 0,21 mm
Tloušťka stěny vnější plášť	cca. 0,50 mm
Celkové zkrucování	5 žil kolem výplně k jádru
Stínění	Opletení z pocínovaných měděných drátků
Optický kryt stínění	80 %
Max. odpor vedení	max. 57 Ω/km (při 20 °C)
Izolační odpor	70 GΩ*km (při 20 °C)
Kabel jmenovitého napětí	300 V (při 20 °C)
Zkušební napětí žíla/žíla	3000 V (při 20 °C)
Nejmenší poloměr ohnutí, instalovaný na pevno	26 mm
Nejmenší poloměr ohnutí, pohyblivě instalovaný	52 mm (až +60 °C)
Dynamická zatížitelnost (v ohybu)	Cykly ohybu maximální: 10000000, Poloměr ohnutí: 52 mm, Dráha pojezdu: 10 m, Rychlost pojezdu: 3 m/s, Zrychlení: 10 m/s²
Bezhalogenovost	podle DIN VDE 0472 část 815
Bezhalogenovost		podle DIN EN 50267-2-1
Odolnost vůči plameni	podle UL 758/1581 FT2
Odolnost vůči plameni		DIN EN 60332-2-2 (20 s)
Odolnost vůči olejům	podle DIN EN 60811-2-1
Jiná odolnost	dobře odolné proti kyselinám, louhům a rozpouštědlům
		odolné proti hydrolýze a mikrobům
		odolné vůči mořské vodě
		podmíněně odolné vůči UV (podle DIN EN ISO 4892-2-A)
		odolný vůči otěru
Zvláštní vlastnosti	vhodný pro tažný řetěz
		bez silikonu
		Bez látek narušujících smáčení laku
		Povrch adhezivní
Teplota prostředí (provoz)	-40 °C ... 80 °C (kabel, pevné uložení)
Teplota prostředí (provoz)		-25 °C ... 80 °C (Kabel, pohyblivé uložení)
PVC černý [PVC]
Hmotnost vedení	55 kg/km
Počet pólů	5
Stíněno	ano
Typ vedení	PVC černý [PVC]
Typ vedení		PVC černý PVC
Stavba vodiče signálního vedení	42x 0,10 mm
Signální vedení AWG	22
Průřez vodiče	5x 0,34 mm² (Signální vedení)
Průměr žíly, včetně izolace	1,35 mm ±0,02 mm
Vnější průměr vedení	5,90 mm ±0,2 mm
Vnější plášť, materiál	PVC
vnější plášť, barva	černá RAL 9005
Materiál vodič	čistý pramen Cu
Materiál výplně	PVC
Materiál izolace žíly	PVC
Dílčí žíla, barva	hnědá, bílá, modrá, černá, šedá
Síla stěny izolace	≥ 0,23 mm (Izolace žil)
Síla stěny izolace		≥ 0,76 mm (Vnější plášť)
Celkové zkrucování	5 žil kolem výplně k jádru
Stínění	Opletení z pocínovaných měděných drátků
Optický kryt stínění	85 %
Max. odpor vedení	≤ 58 Ω/km (při 20 °C)
Izolační odpor	≥ 10 MΩ*km (při 20 °C)
Kabel jmenovitého napětí	≤ 300 V
Zkušební napětí	≥ 3000 V
Minimální poloměr ohybu, pevně položený	5 x D
Minimální poloměr ohybu, flexibilně položený	10 x D
Nejmenší poloměr ohnutí, instalovaný na pevno	30 mm
Nejmenší poloměr ohnutí, pohyblivě instalovaný	59 mm
Odolnost vůči plameni	podle UL-Style 2464
Odolnost vůči olejům	podle normy EN 60811-2-1
Teplota prostředí (provoz)	-25 °C ... 80 °C (kabel, pevné uložení)
Teplota prostředí (provoz)		-5 °C ... 80 °C (Kabel, pohyblivé uložení)
PVC šedé [500]
Hmotnost vedení	55 kg/km
Počet pólů	5
Stíněno	ano
Typ vedení	PVC šedé [500]
Typ vedení		PVC šedé 500
Stavba vodiče signálního vedení	42x 0,10 mm
Signální vedení AWG	22
Průřez vodiče	5x 0,34 mm² (Signální vedení)
Průměr žíly, včetně izolace	1,35 mm ±0,02 mm
Vnější průměr vedení	5,90 mm ±0,2 mm
Vnější plášť, materiál	PVC
vnější plášť, barva	šedá RAL 7001
Materiál vodič	čistý pramen Cu
Materiál výplně	PVC
Materiál izolace žíly	PVC
Dílčí žíla, barva	hnědá, bílá, modrá, černá, šedá
Síla stěny izolace	≥ 0,23 mm (Izolace žil)
Síla stěny izolace		≥ 0,76 mm (Vnější plášť)
Celkové zkrucování	5 žil kolem výplně k jádru
Stínění	Opletení z pocínovaných měděných drátků
Optický kryt stínění	85 %
Max. odpor vedení	max. 58 Ω/km (při 20 °C)
Izolační odpor	≥ 1 GΩ*km (při 20 °C)
Kabel jmenovitého napětí	≤ 300 V
Zkušební napětí	≥ 3000 V
Minimální poloměr ohybu, pevně položený	5 x D
Minimální poloměr ohybu, flexibilně položený	10 x D
Nejmenší poloměr ohnutí, instalovaný na pevno	30 mm
Nejmenší poloměr ohnutí, pohyblivě instalovaný	59 mm
Odolnost vůči plameni	podle UL-Style 2464
Odolnost vůči olejům	podle normy EN 60811-2-1
Teplota prostředí (provoz)	-25 °C ... 80 °C (kabel, pevné uložení)
Teplota prostředí (provoz)		-5 °C ... 80 °C (Kabel, pohyblivé uložení)

Podmínky okolního prostředí a životnosti

Okolní podmínky
Krytí	IP65
	IP67
Teplota prostředí (provoz) (Zástrčka/zásuvka)	-25 °C ... 90 °C (Zástrčka/zásuvka)

Normy a předpisy

Objednací číslo	1523874
Ks/bal.	1 Kus
Minimální objednané množství	25 Kus
Upozornění	Vyrobeno na zakázku (nelze vrátit)
Prodejní kód	AF1
Kód výrobku	AF1CKA
Číslo celní sazby	85444290
Země původu	PL

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano (Žádná řízení o výjimkách)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Žádné nebezpečné látky nad limitními hodnotami
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %
