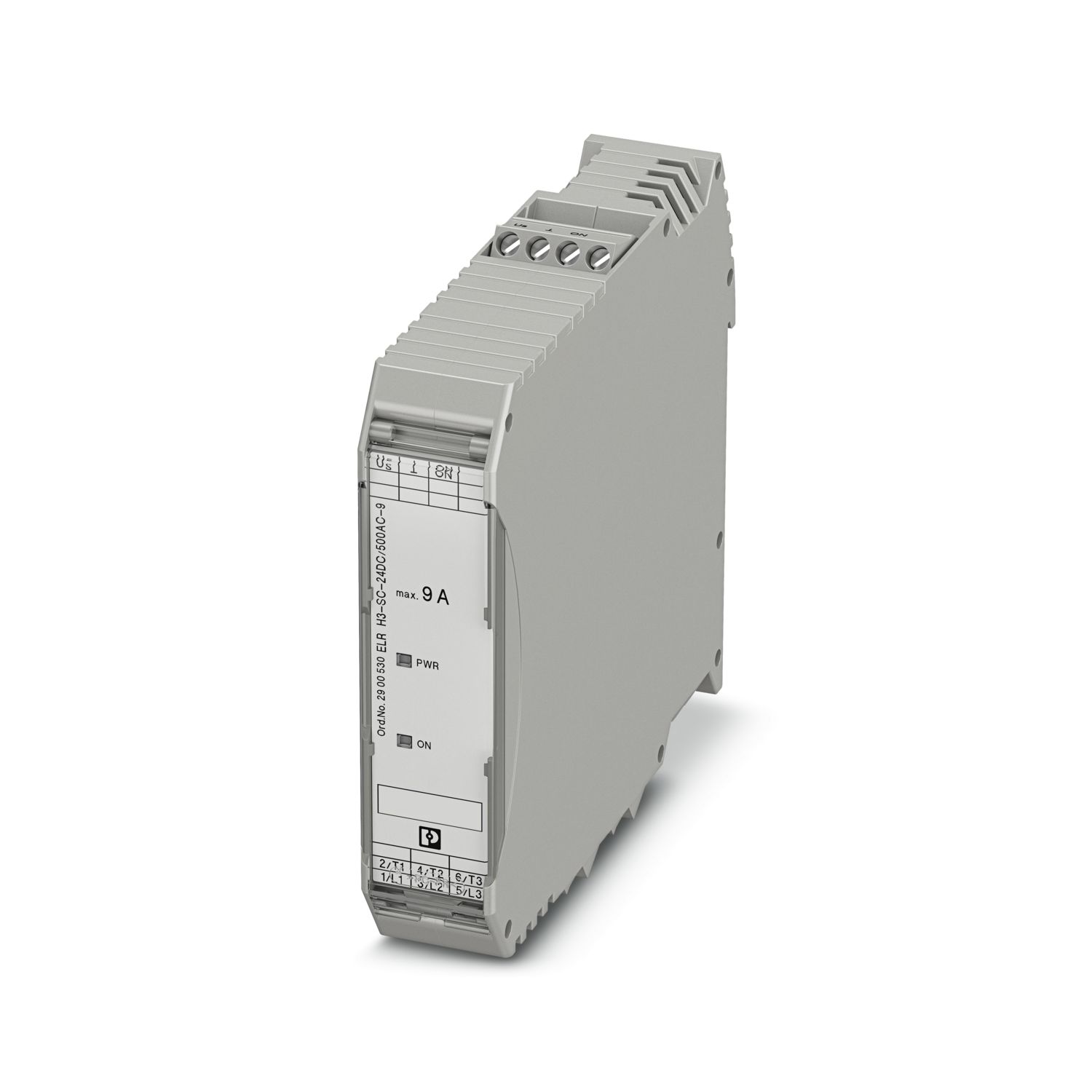

ELR H3-SC- 24DC/500AC-9 - Hybridní spouštěč motoru

2900530

Hybridní spouštěč motoru ke spuštění 3~ AC motorů do 500 V AC a výstupní proud 9 A, s řídicím napětím 24 V DC a šroubové připojení.

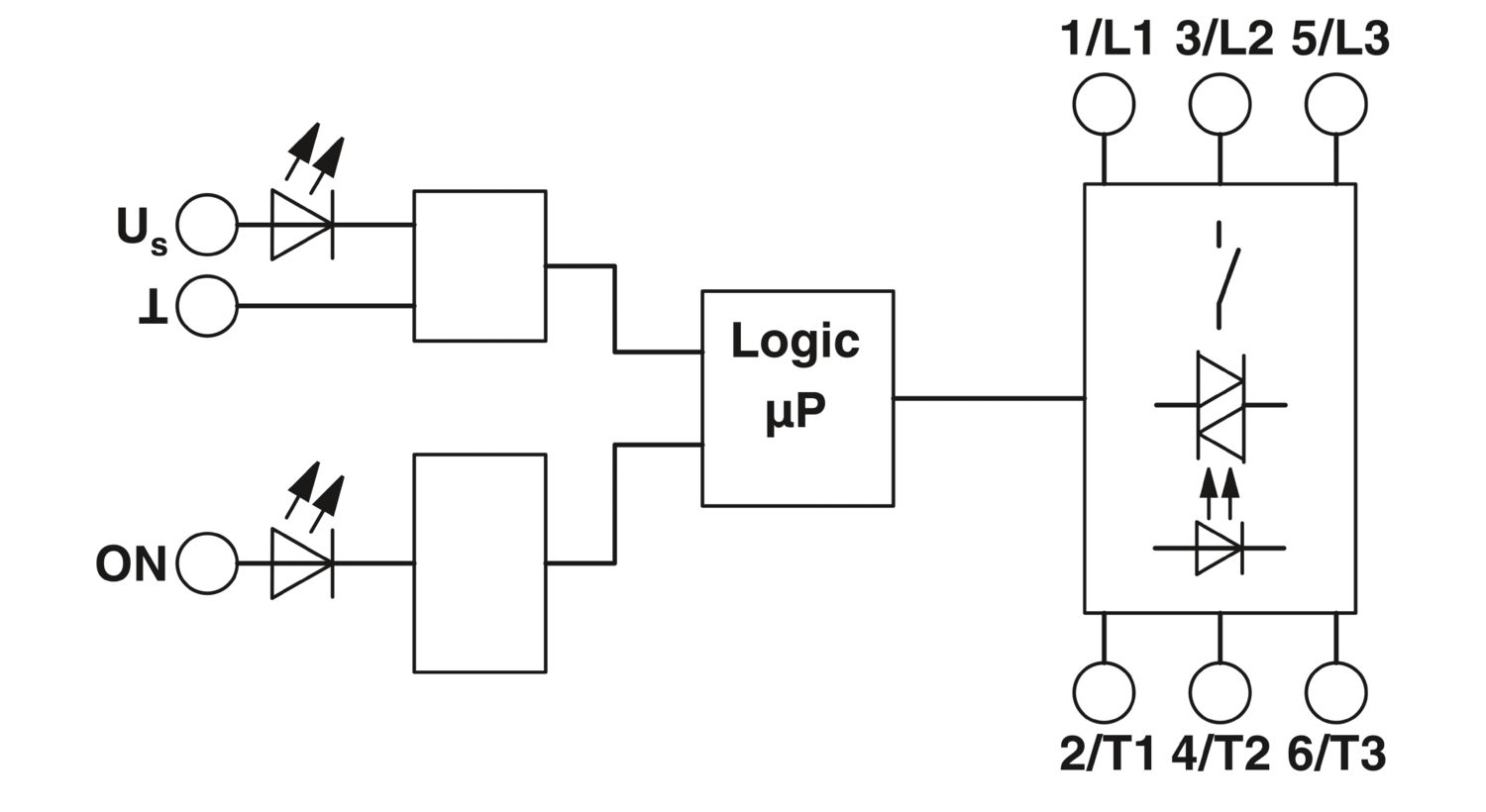

Detaily výrobku

Typ produktu	Hybridní spouštěč motoru
Produktová řada	CONTACTRON
Provozní režim	100 % ED

Počet fází	3
Typ startéru motoru	Přímý spouštěč
Spínací frekvence	≤ 2 Hz (v závislosti na zatížení)
Maximální ztrátový výkon při jmenovité podmínce	13,5 W
Spínací frekvence	≤ 2 Hz (v závislosti na zatížení)
Maximální ztrátový výkon	14,6 W
Minimální ztrátový výkon	1,1 W
Typ koordinace	1
Napájení
Napájecí napětí jmenovitého řídicího proudového obvodu U_S	24 V DC
Rozsah řídicího napájecího napětí	19,2 V DC ... 30 V DC
Jmenovitý napájecí proud I_S	40 mA
Ochranné spínání	Přepěťová ochrana
	Ochrana proti přepólování
Izolační vlastnosti
Izolační pevnost	500 V
Jmenovité rázové napětí	6 kV
Kategorie přepětí	III
Stupeň znečištění	2
Izolační vlastnosti mezi řídicím vstupním napětím, řídicím napájecím napětím a pomocným proudovým okruhem a hlavním proudovým okruhem	Bezpečné oddělení (IEC 60947-1) při provozním napětí ≤ 300 V AC
	Základní izolace (IEC 60947-1) při provozním napětí 300 V AC ... 500 V AC•
Izolační vlastnosti mezi řídicím vstupním napětím a řídicím napájecím napětím k pomocnému proudovénu okruhu	Bezpečné oddělení (IEC 60947-1) při pomocném proudovém okruhu ≤ 300 V AC

Řízení
Název vstupu	Vstup řízení
Jmenovité ovládací napětí U_C	24 V DC
Oblast ovládacího napětí	19,2 V DC ... 30 V DC
Jmenovitý ovládací proud I_C	5 mA (Typ vstupu 1)
Práh sepnutí	9,6 V (Signál „0“)
	19,2 V (Signál „1“)
Typická doba odpojení	< 30 ms
Ochranné spínání	Ochrana proti přepólování

AC výstup
Jmenovité provozní napětí U_e	500 V AC
Rozsah provozního napětí	42 V AC ... 550 V AC
Jmenovitý provozní proud I_e	9 A (AC-51)
	6,5 A (AC-53a)
Síťová frekvence	50/60 Hz
Rozsah zatěžovacího proudu	0 A ... 9 A (viz snížení výkonu)
Rozběhová charakteristika podle normy IEC 60947-4-2	-
Svodový proud	0 mA
Ochranné spínání	Přepěťová ochrana

Řídicí obvod
Typ připojení	Šroubové připojení
Délka odizolování	8 mm
Závit šroubu	M3
Průřez vodiče tuhý	0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný	0,2 mm² ... 2,5 mm²
Průřez vedení AWG	24 ... 14
Utahovací moment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.
Zátěžový obvod
Typ připojení	Šroubové připojení
Délka odizolování	8 mm
Závit šroubu	M3
Průřez vodiče tuhý	0,2 mm² ... 2,5 mm²
Průřez vodiče ohebný	0,2 mm² ... 2,5 mm²
Průřez vedení AWG	24 ... 14
Utahovací moment	0,5 Nm ... 0,6 Nm
	5 lb_f-in. ... 7 lb_f-in.

Ukazatel stavu	LED (žlutá)
Ukazatel provozního napětí	LED zelená

Šířka	22,5 mm
Výška	107 mm
Hloubka	114 mm

Třída hořlavosti dle UL 94	V0 (Pouzdro)

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	-25 °C ... 70 °C (Respektujte snížení výkonu)
Teplota prostředí (skladování/přeprava)	-40 °C ... 80 °C
Výška	≤ 2000 m

UKCA
Certifikát	Shoda UKCA
Schválení UL
Certifikát	NLDX.E228652
UL údaje
SCCR	100 kA (500 V AC (pojistka 30 A class CC / 30 A class J (High-Fault)))
	5 kA (500 V AC (pojistka 20 A RK5 (Standard-Fault)))
FLA	6,5 A (500 V AC)
Group installation	20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded)
	30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded)
Category code	NLDX / NRNT

Normy / ustanovení
Normy/předpisy	IEC 60947-1
	IEC 60947-4-2
	IEC 61508
	ISO 13849

Způsob montáže	Montáž na nosnou lištu
Montážní pokyny	připojitelný, vzdálenost viz snížení výkonu
Montážní poloha	svislý (nosná lišta vodorovně, odbočka motoru dole)

Obchodní data

Objednací číslo	2900530
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DK7
Kód výrobku	DK7423
Strana katalogu	Strana 35 (C-5-2019)
GTIN	4046356526012
Hmotnost/kus (včetně obalu)	192,6 g
Hmotnost/kus (bez obalu)	168,73 g
Číslo celní sazby	85371098
Země původu	DE

Klasifikace

Schválení

Environmental product compliance

Kompatibilní produkty

Příslušenství

Vaše výhody

Šířka 22,5 mm

Spínání odolné proti opotřebení

Dlouhá životnost

Úspora místa

3fázové smyčkové můstky

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Lead (č. CAS: 7439-92-1)
SCIP	9aa564a1-d8cf-4e1a-a533-cacb62a4b57c
