VS-M12MSD/5,0-93X/M12MSDOD
-
Síťový kabel
1454244

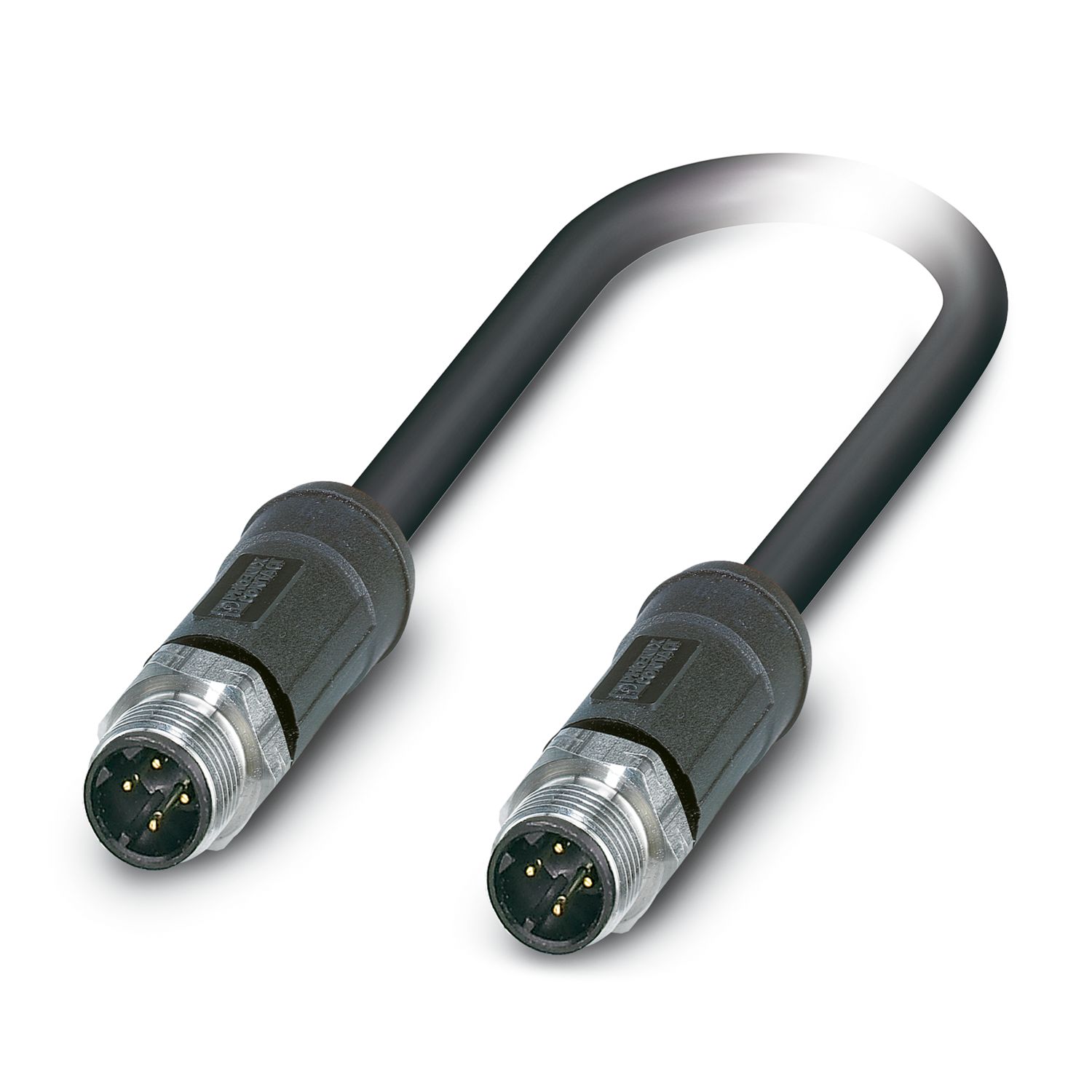

Síťový kabel, PROFINET CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-pólový, PE-X bezhalogenové, černá RAL 9005, stíněná, Zástrčka přímo M12, kódování: D / IP69K, na Zástrčka přímo M12, kódování: D / IP69K, délka kabelu: 5 m, pro vnější použití, provedení z ušlechtilé oceli s rýhováním
Detaily výrobku
| Typ produktu | Datový kabel osazený |
| aplikace | Vnější prostředí |
| Typ senzoru | PROFINET |
| Počet pólů | 4 |
| Počet kabelových vývodů | 1 |
| Stíněno | ano |
| Kódování | D |
| Izolační vlastnosti | |
| Stupeň znečištění | 3 |
| Systém sběrnice | PROFINET |
| Ethernet | |
| Druh signálu / kategorie | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Ukazatel stavu | ne |
| Ukazatel stavu k dispozici | ne |
| Jmenovité napětí UN | 48 V AC |
| 60 V DC | |
| Jmenovitý proud IN | 4 A |
| Přenosové médium | Měď |
| Mechanické údaje | |
| Cykly zapojení | ≥ 100 |
| Třída hořlavosti podle UL 94 | V0 |
| Přípojka 1 | |
| Provedení | Zástrčka přímo M12 / IP69K |
| Počet pólů | 4 (4) |
| Druh kódování | D (Data) |
| Stíněno | ano |
| Barva těla úchytky | černá |
| Materiálem | CuZn (Kontakt) |
| Ni/Au (Povrch kontaktů) | |
| PA (Držák kontaktu) | |
| TPU, hůře vznětlivý, samozhášecí (Tělo úchytky) | |
| Ušlechtilá ocel (Šroubení) | |
| Krytí | IP69K |
| Přípojka 2 | |
| Provedení | Zástrčka přímo M12 / IP69K |
| Počet pólů | 4 (4) |
| Druh kódování | D (Data) |
| Stíněno | ano |
| Barva těla úchytky | černá |
| Materiálem | CuZn (Kontakt) |
| Ni/Au (Povrch kontaktů) | |
| PA (Držák kontaktu) | |
| TPU, hůře vznětlivý, samozhášecí (Tělo úchytky) | |
| Zinkový tlakový odlitek, poniklovaný (Šroubení) | |
| Krytí | IP69K |
| Délka vedení | 5 m |
| PROFINET vnější oblast [93X] | |
| Rozměrový výkres |
|
| Hmotnost vedení | 81 g/m |
| Stíněno | ano |
| Typ vedení | PROFINET vnější oblast [93X] |
| Konstrukce vodiče | 1x4xAWG22/7, SF/TQ |
| Rychlost šíření signálu | 66 c |
| Stavba vodiče signálního vedení | 7x 0,25 mm |
| Signální vedení AWG | 22 |
| Průřez vodiče | 4x 0,34 mm² |
| Průměr žíly, včetně izolace | 1,95 mm |
| Vnější průměr vedení | 7,25 mm ±0,3 mm |
| Vnější plášť, materiál | PE-X |
| vnější plášť, barva | černá RAL 9005 |
| Materiál vodič | postříbřené Cu lanko |
| Materiál izolace žíly | PE-X |
| Dílčí žíla, barva | bílá-modrá, oranžová-žlutá |
| Tloušťka stěny vnější plášť | ≥ 0,80 mm |
| Celkové zkrucování | Křížený kabel |
| Optický kryt stínění | 100 % |
| Max. odpor vedení | ≤ 54,4 Ω/km |
| Vazební odpor | 200,00 mΩ/m (f ≤ 30 MHz) |
| Vlnová impedance | 100 Ω ±5 Ω (f = 100 MHz) |
| Provozní kapacita | ≤ 65 pF (Żíla-žíla) |
| ≤ 100 pF (žíla-stínění) | |
| Kabel jmenovitého napětí | 300 V AC |
| Zkušební napětí | 2000 V AC (50 Hz, 5 minut) |
| Minimální poloměr ohybu, pevně položený | 6 x D |
| Minimální poloměr ohybu, flexibilně položený | 10 x D |
| Nejmenší poloměr ohnutí, instalovaný na pevno | 44 mm |
| Nejmenší poloměr ohnutí, pohyblivě instalovaný | 73 mm |
| útlum stínění | 40,00 dB (30 MHz ≤ f ≤ 100 MHz) |
| Bezhalogenovost | dle EN 50267-2-1 |
| Odolnost vůči plameni | IEC 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| podle ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Korozivita zplodin hoření | EN 50267-2-2 |
| Toxicita zplodin hoření | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Hustota kouře | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Odolnost vůči olejům | podle IRM 902, 72 h při 100 °C |
| Protipožární ochrana v kolejových vozidlech | BS 6853 (Kategorie Ia, Ib, II) |
| GM/RT 2130 (Kategorie Ia, Ib, II) | |
| EN 45545 (Úroveň nebezpečí HL1 - HL3) | |
| DIN 5510 (Stupeň protipožární ochrany 1, 2, 3, 4) | |
| NF F16-101 (Kategorie A1, A2, B) | |
| NF F16-101 (Třída C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Úroveň nebezpečí LR1 – LR4) | |
| Jiná odolnost | odolné proti palivům (podle IRM 903, 168 h při 70 °C) |
| Teplota prostředí (provoz) | -50 °C ... 90 °C (kabel, pevné uložení) |
| -40 °C ... 90 °C (Kabel, pohyblivé uložení) | |
| Okolní podmínky | |
| Krytí | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Teplota prostředí (provoz) (Zástrčka/zásuvka) | -40 °C ... 105 °C |
| Teplota prostředí (provoz) (Kabel, pevné položení) | -40 °C ... 90 °C (kabel, pevné uložení) |
| Teplota prostředí (provoz) (Kabel, pohyblivé položení) | -25 °C ... 90 °C (Kabel, pohyblivé uložení) |
| Teplota prostředí (provoz) (Provoz) | -40 °C ... 85 °C (při rychlé změně teploty (dle IEC 60512-11-4)) |
| Označení normy | Konektor M12 |
| Normy/předpisy | IEC 61076-2-101 |
