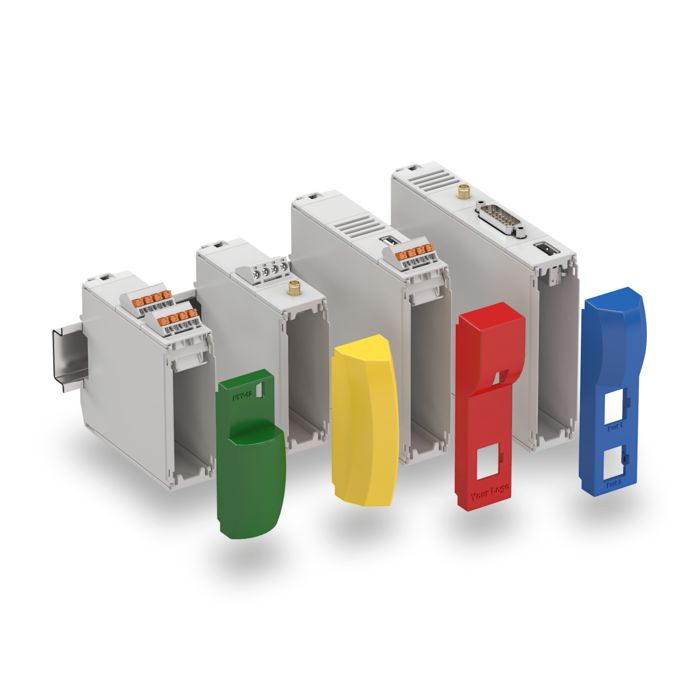

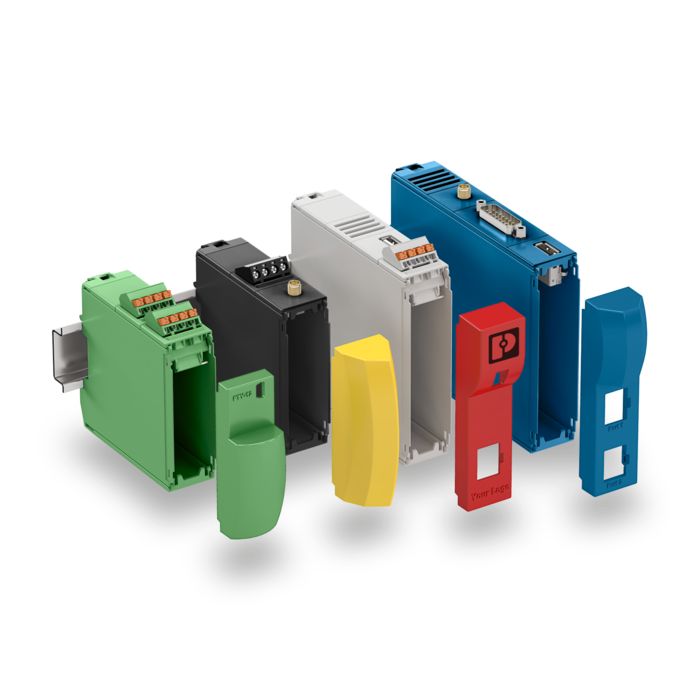

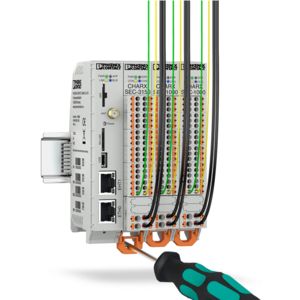

Повна гнучкість у виборі форми, кольору та функцій: корпуси для встановлення на DIN-рейку — це найкраща оболонка для ваших електронних компонентів. Вони захищають вбудовані друковані плати, легко встановлюються на DIN-рейку та обладнані оптимальним набором інтерфейсів для передачі сигналів, даних і живлення. Можливі додаткові опції, як-от автоматизоване теплове моделювання та індивідуальні чохли для інструментів.
Корпуси електронного обладнання, послуги, технології з’єднання, приладдя та індивідуальні компоненти від одного постачальника
Компетентна підтримка та співпраця протягом усього процесу розробки виробу до його виведення на ринок
Модульні корпуси дозволяють створювати універсальні та гнучкі рішення для пристроїв.
Підтримка під час вибору компонентів завдяки таким сервісам, як конфігуратори, модифікатори кришки або температурне моделювання онлайн
Реалізація вашого індивідуального рішення для максимальної впізнаваності
Нові вироби
Нижня частина корпусу нового розміру
Для корпусів електронного обладнання серії ICS
Нижня частина корпусу завширшки 50 мм забезпечує найбільшу можливу площу поверхні друкованої плати серії ICS і, таким чином, створює більше місця для розміщення на ній електроніки. У корпусі можна встановити щонайбільше чотири друковані плати і 20 з’єднувачів із загальною кількістю полюсів до 100.
Основні характеристики
Ширина: 50 мм
Висота: 122 мм
Глибина: 130,9 мм
До 20 отворів для підключення
Переваги
Більше місця для електронних компонентів завдяки збільшеній площі поверхні друкованої плати
Повна сумісність з асортиментом продукції ICS завдяки новій комбінації наявних розмірів
Інтеграція з’єднувачів на п'яти рівнях підключення завдяки корисній монтажній глибині 112 мм
Для застосування з технологією фронтального з’єднання
ME-IO Slim — це ефективне рішення для компактних контролерів, які потребують герметичного фронтального з’єднання. 18-контактний фронтальний роз’єм підключається безпосередньо до друкованої плати. ME-IO Slim дуже компактний, оскільки ширина модуля становить лише 12 мм.
Основні характеристики
18-контактна технологія фронтального з’єднання
Ширина модуля: 12 мм
Пристрій сполучення та корпус центрального процесора
Колір: світло-сірий (подібний до RAL 7035)
8-контактний модуль зв'язку
6-контактний роз’єм живлення із головною станцією
Індикатор стану без окремого оптоволоконного кабелю
Переваги
Просте збирання модуля з двома бічними панелями та важелем для кріплення на DIN-рейку
Висока щільність підключення завдяки 18-контактному штекеру із кроком 5 мм
Оптимізовано для чутливих до ціни застосувань завдяки простій конструкції та заздалегідь визначеному компонуванню модулів
Завдяки можливості змінювати кришки в модулі центрального процесора можлива адаптація до конкретного застосування
Просте кабельне з’єднання в модулі завдяки 18-контактному фронтальному роз'єму з уже нанесеним маркуванням
Тримач оціночної плати (EVA) для UM-BASIC і UM-PRO — це система кріплення із гнучким регулюванням для кріплення друкованих плат різних розмірів за допомогою механічної фіксації або гвинтових з’єднань. Систему можна встановлювати на профіль UM-BASIC/-PRO 122 від Phoenix Contact.
Основні характеристики
Підходить для друкованих плат різних розмірів
Сумісність з UM-BASIC/-PRO 122
Можливість переміщення на профілі
Колір: світло-сірий (подібний до RAL 7035)
Можна поєднувати кілька друкованих плат
Переваги
Легке приєднання та від'єднання друкованих плат
Зручна інтеграція друкованих плат різних розмірів
Велика площа друкованої плати в невеликому монтажному просторі
Верхні частини для з’єднання Push-in із можливістю конфігурування

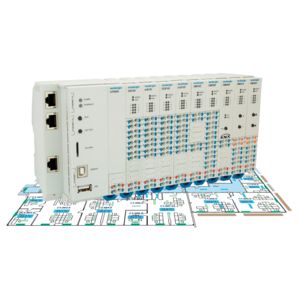

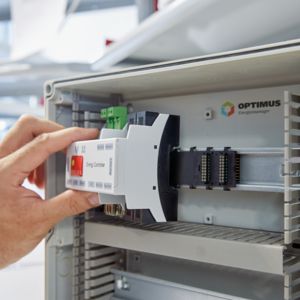

Для корпусів електронного обладнання для автоматизації будівель
Нові верхні частини корпусів серії BC modular забезпечують зручність використання технології з’єднання Push-in на передній панелі корпусу. Підберіть конфігурацію індивідуального рішення корпусу, оснащеного клемами Push-in для друкованої плати серії SPT-THR.
Основні характеристики
Корпус для монтажної рейки для використання в монтажних розподільниках відповідно до DIN 43880
Ширина: 35,6 мм, 53,6 мм, 71,6 мм, 107,6 мм і 161,6 мм
Колір: світло-сірий (подібний до RAL 7035)
До 24 полюсів 1,5 мм² на відділення корпусу
До 8 полюсів 2,5 мм² на відділення корпусу
Підготовлено для використання шини KNX
Переваги
Корпуси, узгоджені з SPT-THR, забезпечують швидку розробку пристрою та оптимальний захист електроніки
Індивідуальна конфігурація кожного відділення корпусу для різноманітного застосування в галузі автоматизації будівель
Нестандартні корпуси та монтажні розміри для використання в монтажних розподільниках
Простий шлях до вашого індивідуального виробу: скористайтеся онлайн-конфігуратором з інтуїтивно зрозумілим інтерфейсом
Для корпусів електронного обладнання для автоматизації будівель
Вперше для BC 17,8 (1 розділювальна одиниця) доступні клеми для друкованих плат із технологією Push-in. За допомогою клем для друкованих плат серій FKDSO 1,5 і FKDSO 2,5 можна реалізувати перспективні системи для автоматизації будівель із кількістю полюсів до 16 на модуль.
Основні характеристики
До 16 полюсів на ширині 17,8 мм (1 розділювальна одиниця)
Струм до 22 А
3- та 4-полюсні клеми для друкованої плати можна поєднати в одній верхній частині
Поперечний переріз провідника до 1,5 мм² (FKDSO 1,5) і 2,5 мм² (FKDSO 2,5)
Крок 3,5 мм (FKDSO 1,5) і 5 мм (FKDSO 2,5)
Переваги
Узгоджені між собою корпус і система підключення для швидкої розробки пристрою
З’єднання Push-in не потребує інструментів і заощаджує час
Розташування клеми перпендикулярно друкованій платі для зручного доступу до пристроїв, змонтованих на DIN-рейці
Задана користувачем сила притискання гарантує тривалий стабільний контакт
Інтуїтивне обслуговування завдяки кольоровому натискному елементу запуску
З’єднувач для 8-полюсного шинного з’єднувача для DIN-рейки
Обмін даними між модулями на декількох рівнях
Деякі системи також потребують передачі даних і сигналів від модулів зв’язку поза блоком модулів, наприклад, у разі пропуску рядка. Тут з’єднувачі подачі живлення і відводи для 8-полюсного шинного з’єднувача для DIN-рейки з’єднують модулі на декількох рівнях. Їх можна використовувати ліворуч, праворуч і в центрі.
Основні характеристики
Зв’язок з 8-полюсними модулями
Варіанти для подачі та відбору живлення
Функція кінцевого тримача
Переваги
Подача та відбору живлення 8-полюсного шинного з’єднання у блоці модулів з корпусами ME-IO та ICS
Оптимальне використання простору завдяки організованій прокладці кабелів
Передачу даних і сигналів для систем без необхідного виходу на друковану плату можна реалізувати за допомогою перемички для шинних з’єднувачів для DIN-рейки під модулем. Це дозволяє використовувати максимальну площу поверхні друкованої плати.
Основні характеристики
Зв’язок з 8-полюсними модулями
Виконання завширшки 18,8, 20 і 25 мм
Переваги
Можливість інтеграції в системи пристроїв на базі корпусів ME-IO та ICS
Більша максимальна площа поверхні друкованої плати
З’єднання полюсів в польових умовах за допомогою з’єднувачів FMC
Нові клеми для друкованих плат з двома варіантами кроку розширюють діапазон з’єднань для корпусів електронного обладнання серії ICS. Серед нових клем ви можете вибрати гвинтове з’єднання або з’єднання Push-in для вашого пристрою.
Основні характеристики
Для габаритної ширини ICS 20, 25 і 50 мм
Гвинтове з’єднання або пружинне з’єднання Push-in
Крок: 3,5 і 5 мм
Вирівнювання ліворуч і праворуч
Переваги
Просте користування у кілька кроків
Стаціонарний електромонтаж та зменшена кількість окремих деталей
Вибір між різними варіантами кроку та способами з’єднання
Один партнер для всього: правильні компоненти для ваших пристроїв
Каталог продукції
Ознайомтеся з нашим широким асортиментом продукції
Швидко та наочно дізнайтеся більше про клеми для друкованої плати, з'єднувачі та корпуси електронного обладнання для підключення пристроїв. В цьому вам допоможе каталог продукції, який розділяє асортимент на різні групи продукції.

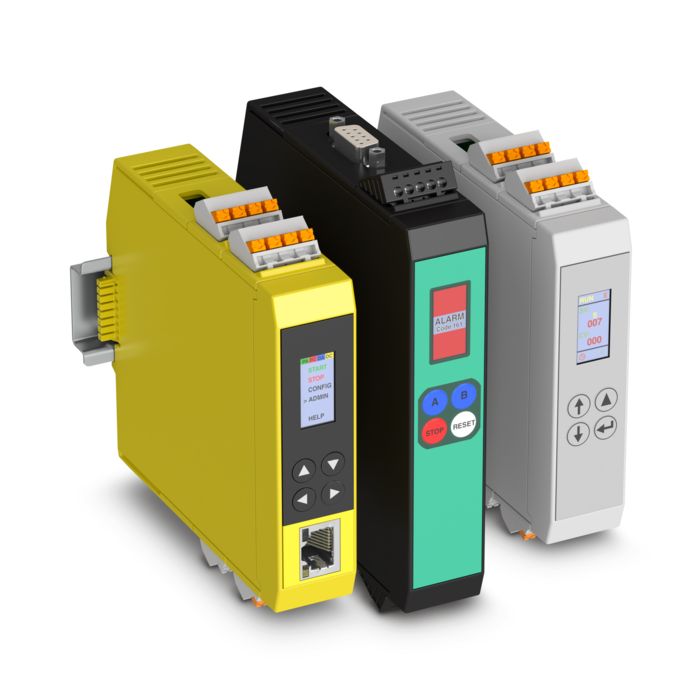

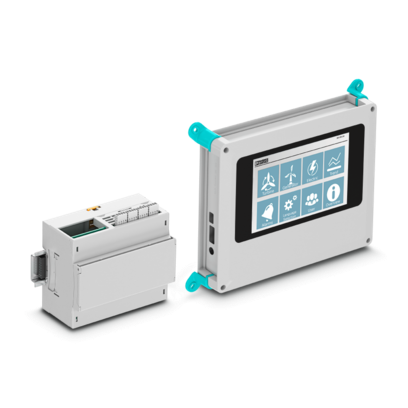

Сенсорні дисплеї для корпусів електронного обладнання
Рішення для промислових дисплеїв для застосувань у шафах керування та польових умовах
Візуалізація технологічних даних, реєстрація вхідних даних, відображення робочих станів і багато іншого: сенсорні дисплеї пропонують великий потенціал для створення зручних і функціональних дисплеїв пристроїв. Ця брошура містить огляд та базові знання про різні технології сенсорних дисплеїв. Крім того, у ній розглянуто вимоги до апаратного керування.

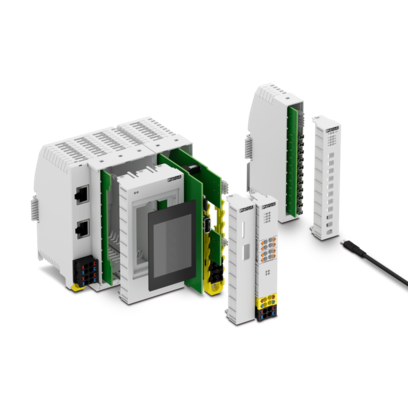

Зберіть свій корпус електронного обладнання для польового чи внутрішнього використання. Для цього треба вибрати потрібну серію корпусу, відповідну нижню частину і кришку. Додайте належну технологію з’єднання — і готово.

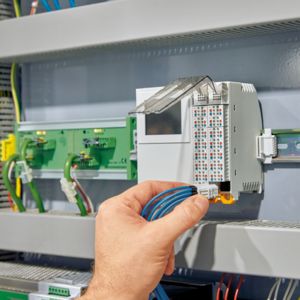

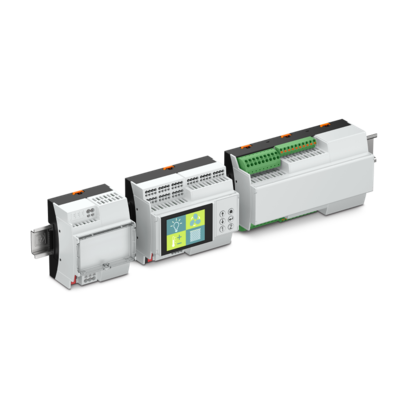

Системи корпусів для застосування в шафі керування

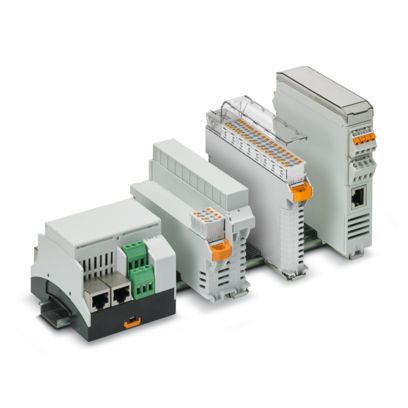

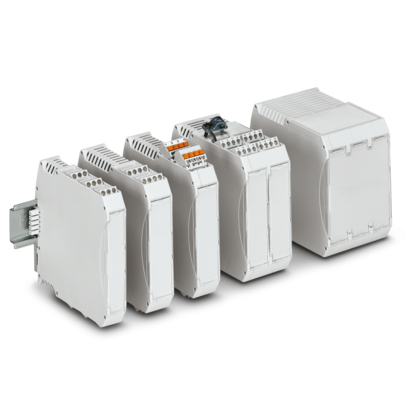

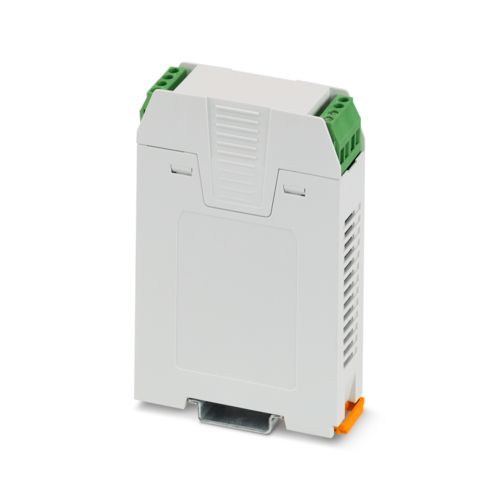

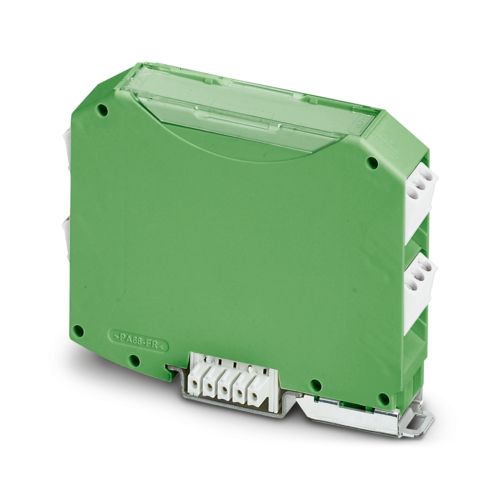

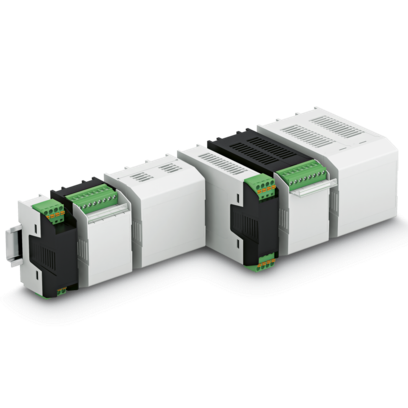

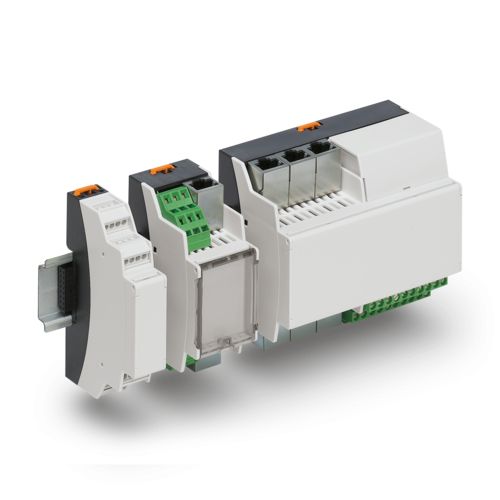

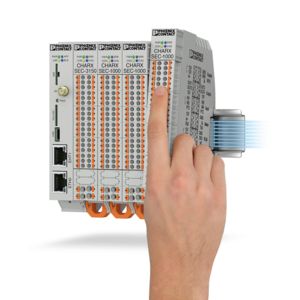

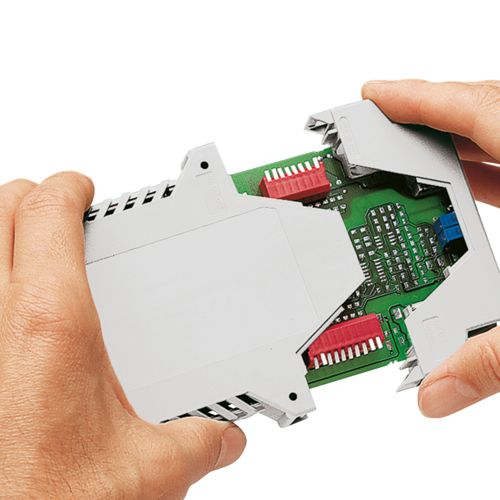

Корпуси для монтажної рейки — це найкраща оболонка для вашої електроніки. Вони захищають вбудовані друковані плати, легко встановлюються на DIN-рейку та обладнані оптимальним набором інтерфейсів для передачі сигналів, даних і живлення.

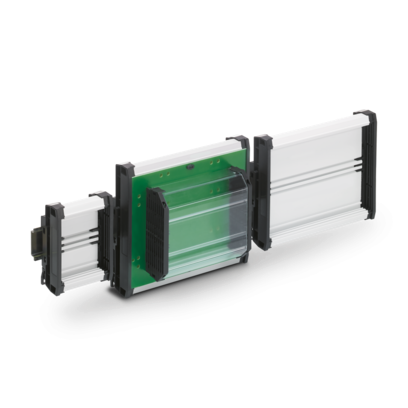

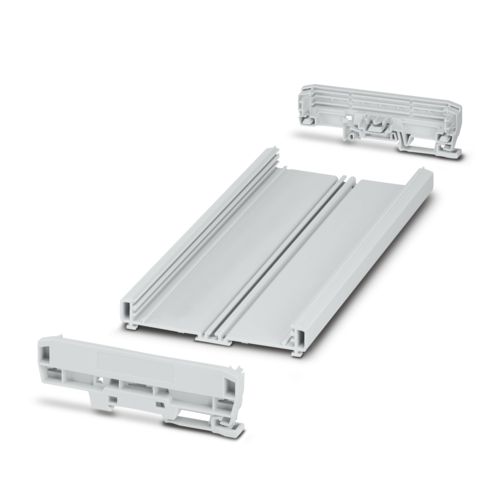

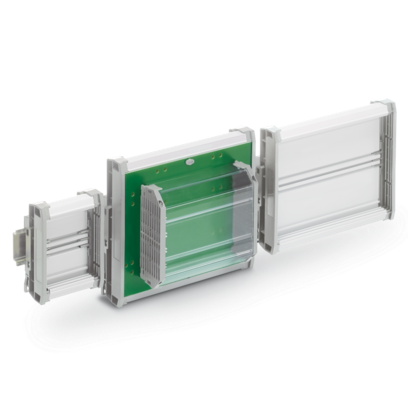

Корпуси з екструдованого профілю UM-BASIC/UM-PRO
Використовуйте кожен міліметр DIN-рейки. Екструдовані профілі виробляються у виконаннях завдовжки від 30 до 1000 мм, а довжина профілів визначається замовником.

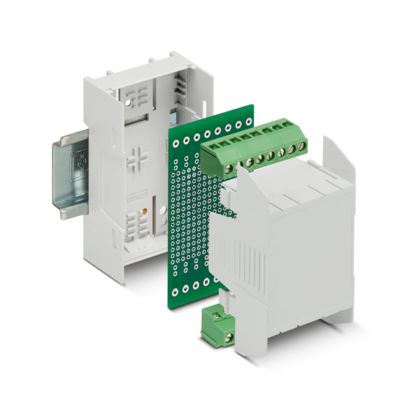

За допомогою корпусної системи EH можна легко розробляти будь-які варіанти універсальних концепцій застосування пристроїв. Сім варіантів габаритної ширини, два варіанти габаритної висоти та три варіанти кришки дозволяють отримувати понад 100 можливостей комбінування.

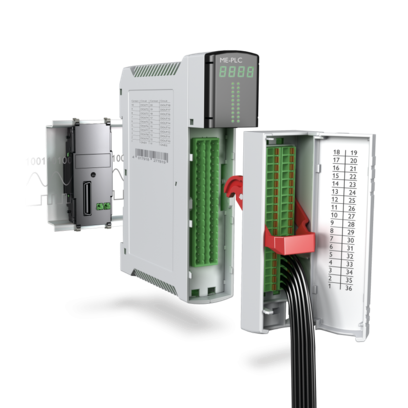

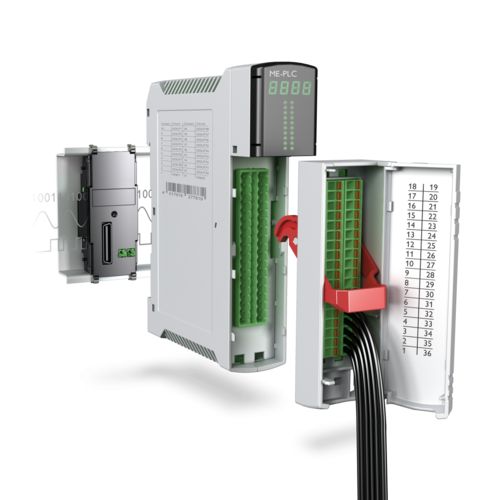

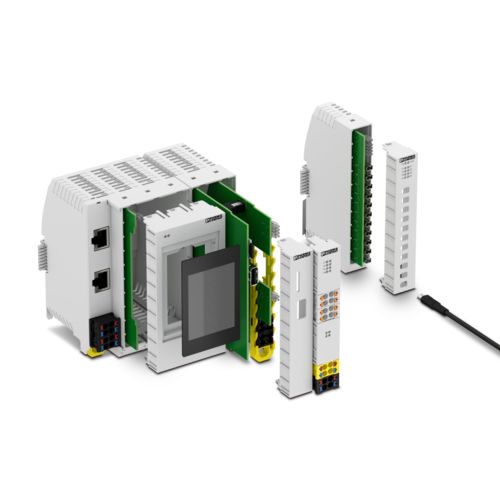

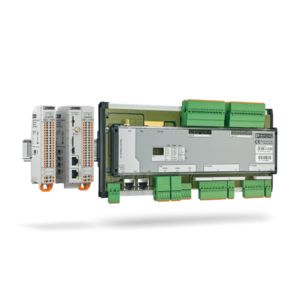

Багатофункціональні корпуси електронного обладнання серії ME-PLC є ідеальним рішенням для застосування у сферах, де потрібно багато монтажного простору, та системах із фронтальними з’єднувальними технологіями.

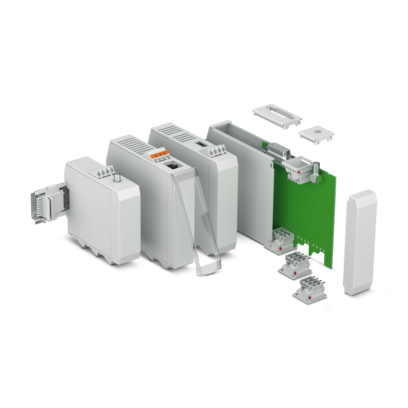

Багатофункціональні корпуси серії ME-IO Slim ідеально підходять для контролерів, які потребують компактної конструкції та технології герметичного фронтального підключення.
Персоналізація ваших електронних пристроїв
Скористайтеся індивідуальними консультаціями та комплексними послугами з наведених нижче питань.
Ми пропонуємо вам найкращі технології для економічної реалізації вашого варіанту корпусу: від механічної обробки на сучасних фрезерних верстатах і формувальних вставок у наявних стандартних формах до індивідуального проєктування окремих елементів корпусу.
Ми виготовляємо також корпуси електронного обладнання нестандартних кольорів, повністю або у поєднанні з частинами інших кольорів. Реалізація ваших індивідуальних побажань щодо використання кольорів фірми забезпечує найкращу впізнаваність.
Ми пропонуємо вам ідеальний процес для візуально привабливої та економічної реалізації ваших вимог: від функціонального друку та нанесення логотипу вашого клієнта до фотореалістичного друку.
Адаптація до вашого індивідуального рішення вимагає заміни окремих частин стандартного корпусу частинами, що відповідають вимогам замовника. Ми розробляємо частини корпусів за вашими інструкціями і збираємо їх разом зі стандартними частинами.
Висока щільність монтажу в електроніці потребує ефективного охолодження. Скористайтеся перевагами професійних консультацій, інтуїтивно зрозумілої вебплатформи для теплового моделювання та радіаторів охолодження з можливістю індивідуальної інтеграції вже на ранніх стадіях розробки.
«Інтелектуальні» пристрої потребують надійних систем введення. Плівкові клавіатури часто використовуються в промисловості. Плівкова клавіатура завжди складається з декількох шарів — з широкими можливостями індивідуального налаштування.
Важливість корпусів електронного обладнання зростає, оскільки в них треба встановлювати дедалі більше електроніки. Корпус дозволяє замовнику надати своїй електронній системі індивідуальності. І ця впізнаваність як ніколи важлива для наших клієнтів.
Доктор Томас Баєр
Дисплеї та клавіатури для корпусів електронного обладнання
Електронна брошура
Огляд асортименту корпусів електронного обладнання
Відкрийте для себе корпуси для DIN-рейки та використання просто неба й дізнайтеся про широкі можливості адаптації корпусів електронного обладнання до ваших індивідуальних вимог.
Технічні особливості корпусів електронного обладнання
Рішення для використання DIN-рейки
Корпуси електронного обладнання — це невід'ємні компоненти пристроїв. Вони визначають його зовнішній вигляд і захищають електроніку від зовнішніх впливів. Крім того, вони дають змогу здійснювати монтаж у вузлах вищого рівня. Тому, виробники обладнання мають звертати увагу на багато деталей не тільки під час проєктування, але й під час вибору корпусів, коли йдеться про матеріали або випробування якості. Ця брошура містить усю докладну інформацію.
Ідеальне рішення для численних сфер застосування

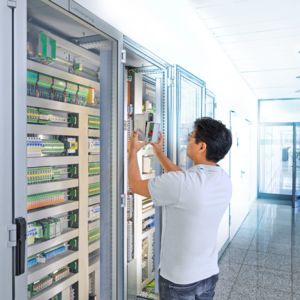

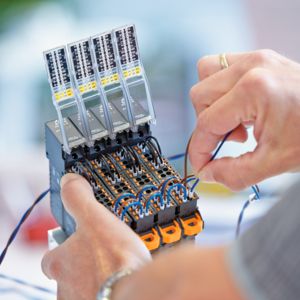

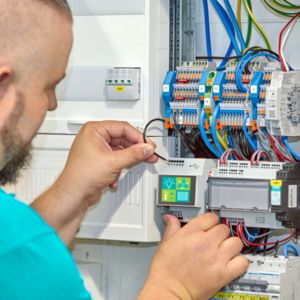

У сфері застосування шаф керування ми виступаємо за індивідуальність та індивідуальні компоненти. Переконайтеся в широкому спектрі можливих застосувань.

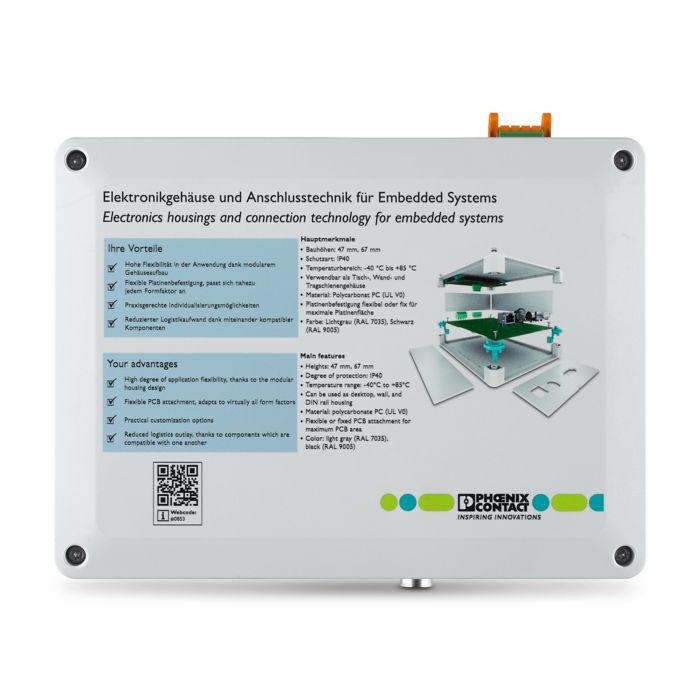

Корпус електронного обладнання для польового застосування
На додаток до наших корпусів для монтажної рейки, ми також пропонуємо широкий асортимент польових корпусів з високим ступенем захисту. Польові корпуси мають безліч можливостей застосування, наприклад, у сфері автоматизації будівель, виробництва, логістики або транспортування.
