Board-to-board connectors

FINEPITCH series board-to-board connectors for the connection of PCBs within the device

With the FINEPITCH series board-to-board connectors, Phoenix Contact provides shielded and unshielded solutions for signal and data transmission. This allows you to realize individual PCB orientations in all dimensions with different designs, stack heights, and numbers of positions in different pitches from 0.635 mm to 2.54 mm. Mezzanine, coplanar connections, and mother-daughter cards are also possible.

Докладніше

Переваги

  • Варіативність: з’єднувач плата-плата у виконанні з екрануванням і без нього
  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Гнучкий дизайн пристроїв: різна кількість полюсів, конструкцій і висот штабелів із великим рівнем безпеки сполучення
  • Екранування з кроком 0,8 мм: відмінні характеристики електромагнітної сумісності
  • Різноманітні з’єднання: мезонні та копланарні з’єднання, материнські плати, а також з’єднання зі шлейфом із кроком 1,27 мм

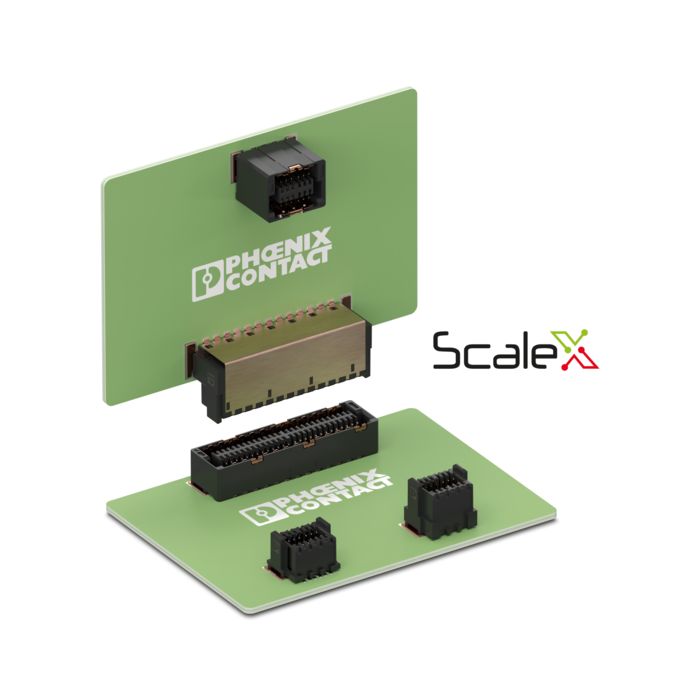

Мотив зі з’єднувачів плата-плата: з’єднання будь-яких розмірів

Відповідне з’єднання для гнучкого проєктування пристроїв

Серія FINEPITCH з великою кількістю полюсів утворює ідеальне рішення з’єднувачів для друкованої плати, придатних до використання у промисловому середовищі. У вас є можливість дуже гнучко розташовувати друковані плати у своєму пристрої. В асортименті продукції FINEPITCH ви знайдете компактні пристрої передачі сигналів і даних. Крім того, екрановані версії забезпечують дуже високий рівень електромагнітної сумісності.

Нові вироби

Компактні з’єднувачі плата-плата серії FS
Неекрановані з’єднувачі плата-плата серії FP
З’єднувач плата-плата з екрануванням серії FP
З’єднувачі плата-плата серії FQ з кроком 1,27
З’єднувачі плата-плата серії FQ з кроком 2,54

Компактні з’єднувачі плата-плата серії FS

Високошвидкісна передача даних з кроком 0,635 мм

Компактні з’єднувачі плата-плата серії FS 0,635 дозволяють створювати мезонінні з’єднання друкованих плат з високошвидкісною передачею даних до 20 Гбіт/с. Різна кількість полюсів і різні варіанти висоти штабеля забезпечують високий ступінь свободи під час проєктування пристроїв.

Це основні характеристики

  • Крок: 0,635 мм
  • Від 20 до 80 полюсів
  • Висота штабеля: від 6 до 16,6 мм
  • Швидкість передачі даних до 20 Гбіт/с
  • Струм до 0,5 А
  • Цикли під'єднання: 50
  • Напруга тестування: 250 В змінного струму

Це переваги

  • Підтримка впровадження під час розробки пристрою завдяки даним M-CAD/E-CAD і послузі замовлення безкоштовних зразків
  • Економія коштів і місця завдяки універсальному асортименту для різних варіантів висоти штабеля
  • Просте стикування завдяки вбудованим напрямним виступам і компенсації допусків для безпомилкового виробництва
  • Економія часу під час розробки завдяки моделюванню з урахуванням специфіки замовника для забезпечення цілісності даних

Міцний з’єднувач плата-плата серії FP

Варіанти без екранування з кроком 0,8 мм

З’єднувачі плата-плата серії FP 0,8 без екранування — ідеальне рішення з’єднувачів для друкованої плати, придатних до використання у промисловому середовищі. Горизонтальні й вертикальні виконання забезпечують високий рівень свободи під час проєктування пристроїв і можливість автоматизованого оптичного контролю (AOI) процесу SMT (технологія монтажу на поверхні).

Це основні характеристики

  • Крок: 0,8 мм
  • Від 12 до 80 полюсів
  • Висота штабеля: від 6 до 18 мм
  • Швидкість передачі даних до 16 Гбіт/с
  • Струм до 1,7 А
  • Цикли під'єднання: 500
  • Напруга тестування: 500 В змінного струму

Це переваги

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Гнучкий дизайн пристроїв: різна кількість полюсів, конструкцій та варіантів висоти штабеля з високим рівнем безпеки переходів
  • Міцність: технологія ScaleX для високої компенсації допусків та захисту контактів
  • Упаковка в стрічці та допоміжні компонувальні елементи для автоматизованих процесів технології монтажу на поверхні (SMT)

Міцний з’єднувач плата-плата серії FP

Надійний захист від електромагнітних завад з кроком 0,8 мм

Екрановані з’єднувачі плата-плата серії FP 0,8 — ідеальне рішення для з’єднувачів для друкованої плати, придатних до використання у промисловому середовищі. Горизонтальні та вертикальні виконання забезпечують високий рівень свободи використання у пристроях, а завдяки екрануванню від електромагнітних завад вони підходять для багатополюсної передачі сигналів і даних.

Це основні характеристики

  • Крок: 0,8 мм
  • Від 12 до 80 полюсів
  • Висота штабеля: від 6 до 18 мм
  • Швидкість передачі даних до 16 Гбіт/с
  • Екранування для захисту від електромагнітних завад
  • Струм до 1,7 А
  • Цикли під'єднання: 500
  • Напруга тестування: 500 В змінного струму

Це переваги

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Гнучкий дизайн пристроїв: різна кількість полюсів, конструкцій та варіантів висоти штабеля з високим рівнем безпеки переходів
  • Міцність: технологія ScaleX для високої компенсації допусків та захисту контактів
  • Швидкість передачі даних до 16 Гбіт/с: виконання з концепцією закритого екрана для високого рівня електромагнітної сумісності

З’єднувач плата-плата серії FQ

Штирьові та гніздові колодки із кроком 1,27 мм

Універсальні з’єднувачі плата-плата серії FQ з кроком 1,27 мм — це економічне рішення для з’єднання друкованої плати всередині пристрою. За допомогою штирових і гніздових колодок SMD з кроком 1,27 мм можна створювати мезонінні з’єднання.

Це основні характеристики

  • Крок: 1,27 мм
  • Від 10 до 80 полюсів
  • Висота штабеля: від 6,2 до 7,5 мм
  • Струм до 1 А
  • Цикли під'єднання: 100
  • Напруга тестування: 500 В змінного струму

Це переваги

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Для інтеграції в процеси монтажу на поверхні
  • Проста конструкція з оптимізованою вартістю
  • Для різних сфер використання

З’єднувач плата-плата серії FQ

Штирьові та гніздові колодки із кроком 2,54 мм

Універсальні з’єднувачі плата-плата серії FQ з кроком 2,54 мм — це економічне рішення для з’єднання друкованої плати всередині пристрою. Різні штирьові та гніздові колодки SMD дозволяють створювати мезонінні й копланарні з’єднання, а також з’єднання материнської плати.

Це основні характеристики

  • Крок: 2,54 мм
  • Від 10 до 80 полюсів
  • Висота штабеля: від 13,6 до 14,9 мм
  • Струм до 3 А
  • Цикли під'єднання: 100
  • Напруга тестування: 500 В змінного струму

Це переваги

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Багаторівневі копланарні чи ортогональні з’єднання друкованої плати для високої гнучкості у пристрої
  • Для інтеграції в процеси монтажу на поверхні
  • Проста конструкція з оптимізованою вартістю
  • Для різних сфер використання

Компактні з’єднувачі BTB з кроком 0,635 мм

Компактні з’єднувачі плата-плата серії FS 0,635

З’єднувачі плата-плата серії FS із кроком 0,635 мм дають змогу реалізувати компактні з’єднання друкованих плат. Високошвидкісна передача даних до 20 Гбіт/с, а також різна кількість полюсів і різні варіанти висоти штабеля забезпечують особливо гнучке проєктування пристрою. Цифрові сервіси й індивідуальні консультації допоможуть вам у розробці вашого пристрою — від ідеї виробу до серійного виробництва.

Додаткові переваги серії FS 0,635

Інженер під час проєктування з’єднувачів плата-плата
З’єднувач плата-плата серії FS 0,635
Вбудовані напрямні вкладки для простого з’єднання
Високошвидкісна передача даних для промислових застосувань із найвищими вимогами
Пришвидшення процесу розробки завдяки попередньому моделюванню з урахуванням специфіки замовника
Інженер під час проєктування з’єднувачів плата-плата

Ви можете сміливо покластися на нашу підтримку: ми надамо вам вичерпні технічні дані, а також CAD-моделі й дані ECAD для розробки вашого пристрою. Ще один бонус для вашої щоденної роботи: за допомогою послуги замовлення зразків ви отримаєте зразок виробу протягом декількох днів шляхом безплатної прямої доставки.

З’єднувач плата-плата серії FS 0,635

Гнучкість, яка окупається: компактні з’єднувачі плата-плата серії FS доступні у виконаннях з різною кількістю полюсів і різними варіантами висоти штабеля від 6 до 16,6 мм. Завдяки високому ступеню свободи під час проєктування пристрою ви заощаджуєте місце та кошти під час розробки пристроїв.

Вбудовані напрямні вкладки для простого з’єднання

Система простого стикування Easy-Mating забезпечить безпомилкове виробництво: вбудовані напрямні вкладки дають змогу легко й надійно сполучати з’єднувачі. Високий рівень компенсації допусків контактів знижує кількість браку у виробничому процесі.

Високошвидкісна передача даних для промислових застосувань із найвищими вимогами

Зростання мережевої взаємодії у світі вимагає дедалі вищої швидкості передачі даних. Завдяки нашим високошвидкісним з’єднувачам серії FS ви будете якнайкраще до цього готові: реалізуйте мезонінні з’єднання друкованих плат зі швидкістю передачі даних до 20 Гбіт/с для промислових систем із найвищими вимогами.

Пришвидшення процесу розробки завдяки попередньому моделюванню з урахуванням специфіки замовника

Через швидке зростання потреби у високій щільності сигналів підвищуються вимоги до цілісності даних. Зверніться до нас: за бажанням ми виконаємо моделювання вашої системи з урахуванням індивідуальних вимог. Це заощадить ваш час у процесі розробки і сприятиме передачі сигналу з низькими втратами й низьким рівнем відбивання.

З’єднувач плата-плата серії FS 0,635
З’єднувач плата-плата серії FS 0,635 MovingImage

Ознайомтеся з перевагами FS

З’єднувачі для передачі даних плата-плата серії FS — це компактне, потужне та економне рішення для розробки пристроїв. Безпечна та надійна передача даних зі швидкістю до 20 Гбіт/с і струмомом силою до 0,5 А на контакт через 80-полюсні з’єднувачі з кроком 0,635 мм і висотою штабеля до 16,6 мм завдяки великому допуску кута й зміщення.

Безкоштовні зразки
Випробуйте з’єднувач плата-плата
Бажаєте випробувати з’єднувач плата-плата серії FINEPITCH? – Замовте особистий набір зразків. Ми допоможемо вам зробити правильний вибір та вбудувати з’єднувачі для друкованих плат. Ви отримаєте кваліфіковану консультацію щодо цільового використання у вашій системі. Переконайтеся самі в перевагах рішень компанії Phoenix Contact.
Замовити безкоштовний зразок

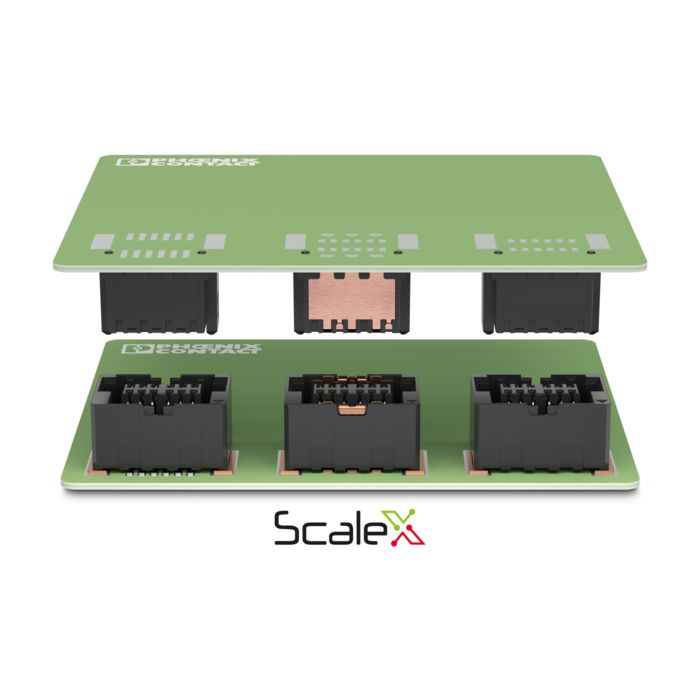

Покомпонентне зображення з’єднувачів плата-плата на декількох друкованих платах над корпусом електронного обладнання
Екрановані й неекрановані з’єднувачі «плата-плата» із кроком 0,8 мм

Екрановані й неекрановані з’єднувачі «плата-плата» із кроком 0,8 мм

Екрановані й неекрановані з’єднувачі «плата-плата» із кроком 0,8 мм

З’єднувачі «плата-плата» серії FINEPITCH FP 0,8 вирізняються особливою інноваційною технологією ScaleX. Цей унікальний подвійний контакт забезпечує надійне міцне з’єднання й високу компенсацію допусків під час підключення. Завдяки хорошій цілісності сигналу вони підходять для високошвидкісної передачі даних до 16 Гбіт/с. Екрановані виконання оптимізовані для дуже хорошої електромагнітної сумісності (ЕМС). Завдяки цим універсальним характеристикам серія FINEPITCH FP 0,8 є ідеальним рішенням для промислових застосувань, де потрібні надійність, високошвидкісна передача даних й екранування.

Екрановані й неекрановані з’єднувачі плата-плата з нашого асортименту не мають аналогів на ринку. Рівні допуски, висота штабеля й механічні властивості забезпечують однакові параметри процесу, особливо в разі використання обох варіантів на одній друкованій платі. Це різноманіття продукції пропонує, крім іншого, високий рівень гнучкості під час проєктування серії.

Нові горизонтальні конструкції дають змогу встановлювати друковані плати під кутом 90 градусів для суттєвого розширення сфери застосування.

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі ScaleX.
  • Різна кількість полюсів, конструкцій і висот штабелів із великим рівнем безпеки сполучення
  • Технологія ScaleX для високої компенсації допусків та захисту контактів.
  • Додатково може бути виконане з концепцією закритого екрана для високого рівня електромагнітної сумісності.
  • З’єднувач плата-плата у виконанні з екрануванням і без нього.
Екрановані й неекрановані з’єднувачі «плата-плата» із кроком 0,8 мм та високим рівнем електромагнітної сумісності
З’єднувач плата-плата з кроком 0,8 мм YouTube

Екрановані й неекрановані з’єднувачі «плата-плата» із кроком 0,8 мм та високим рівнем електромагнітної сумісності

З’єднувачі плата-плата серії FINEPITCH з кроком 0,8 мм пропонують ідеальне рішення для з’єднання для друкованої плати в промисловості. З’єднувачі забезпечують передачу даних до 16 Гбіт/с, захищену розумною концепцією екранування.

Додаткові переваги серії FP 0,8

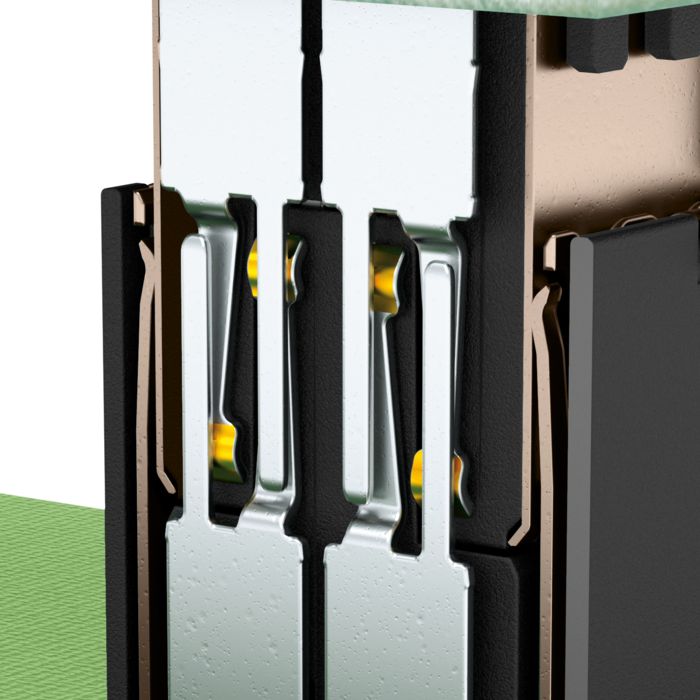

Двобічна контактна система ScaleX
Scale X: гнучке проєктування пристроїв
Технологія ScaleX
Scale X: швидкість передачі даних до 16 Гбіт/с
Scale X: варіативність асортименту
Двобічна контактна система ScaleX

Двобічна контактна система ScaleX пропонує змінну довжину напуску 1,5 мм. Це забезпечує надійні механічні й електричні з’єднання.

Scale X: гнучке проєктування пристроїв

Різна кількість полюсів, різні типи, висота штабелів від 6 до 18 мм і майбутні варіанти створюють широкий простір для проєктування пристроїв.

Технологія ScaleX

Технологія ScaleXс забезпечує високу компенсацію допусків і робить можливою таку геометрію корпусу, у якій контакти захищені.

Scale X: швидкість передачі даних до 16 Гбіт/с

Серія FP 0,8 забезпечує відмінну цілісність сигналу — додатково може бути виконана з концепцією закритого екрана для високого рівня електромагнітної сумісності.

Scale X: варіативність асортименту

Однакові допуски, висота штабеля й механічні властивості неекранованих і екранованих варіантів забезпечують широкі можливості універсального застосування.

Неекрановані з’єднувачі плата-плата з кроком 1,27 мм

Неекрановані з’єднувачі плата-плата з кроком 1,27 мм

Неекрановані з’єднувачі плата-плата з кроком 1,27 мм

З’єднувачі плата-плата для серії FP 1,27 дають змогу виконувати надійне підключення друкованої плати в пристрої. Гнучко налаштовуйте встановлення ваших друкованих плат. Реалізовуйте мезонінні та копланарні з’єднання, материнські плати, а також з’єднання зі шлейфом.

Переваги:

  • Надійні механічні й електричні з’єднання завдяки двосторонній контактній системі
  • Різна кількість полюсів, конструкцій і висот штабелів із великим рівнем безпеки сполучення
  • Компактні з’єднувачі плата-плата та провідник-плата з великою кількістю полюсів для конструкції пристрою, яка заощаджує простір
  • Додаткові виступи під паяння зменшують механічне навантаження на місця паяння

Гнучкість для проєктування ваших пристроїв Натисніть на одну з точок, щоб отримати докладнішу інформацію про з’єднання друкованої плати всередині пристрою в серії FP 1,27.

Серія FP 1,27 із різними типами з’єднання декількох друкованих плат всередині пристрою
З’єднання зі шлейфом
За допомогою шлейфа й підготовлених з’єднувальних колодок зі з’єднанням IDC ви можете реалізувати гнучкі з'єднання двох друкованих плат. Відповідний штирьовий роз'єм можна припаяти безпосередньо на друковану плату.
З’єднання зі шлейфом
Копланарне з’єднання
Копланарні друковані плати з’єднуються за допомогою горизонтальних з’єднувальних колодок і штирьових роз’ємів.
Копланарне з’єднання
З’єднання материнської плати
Поєднавши між собою вертикальні й горизонтальні виконання, можна отримати з’єднання двох друкованих плат під прямим кутом. І штирьові роз’єми і з’єднувальні колодки доступні в обох типах.
З’єднання материнської плати
Мезонне з’єднання
Щоб з’єднати зібрані у штабель друковані плати, поєднуйте вертикальні штирьові роз’єми і з’єднувальні колодки. Різні варіанти конструкційної висоти дають змогу забезпечити відстань між друкованими платами від 8 мм до 13,8 мм.
Мезонне з’єднання
З’єднувачі плата-плата серії FINEPITCH з кроком 1,27 мм для промислового з’єднання для друкованої плати
З’єднувач плата-плата з кроком 1,27 мм YouTube

З’єднувачі плата-плата серії FINEPITCH з кроком 1,27 мм для промислового з’єднання для друкованої плати

З’єднувачі плата-плата та провід-плата FINEPITCH пропонують екрановані та неекрановані рішення для передачі сигналів та даних. З кроком 1,27 мм вони забезпечують компактні рішення для з’єднання друкованих плат в умовах обмеженого простору та промислового середовища.

Додаткові переваги серії FP 1,27

Контактна система ScaleX
ScaleX: різна кількість полюсів, конструкцій і висот штабелів
Паяння з’єднувачів
Металеві виступи для міцного з’єднання з друкованою платою
 Контакт IDС із пласким кабелем
Контактна система ScaleX

Скористайтеся перевагами надійних механічний і електричних з’єднань завдяки двобічній контактній системі ScaleX. Позолочена контактна поверхня забезпечує до 500 циклів вставляння й виймання, рівень ефективності захисту 1.

ScaleX: різна кількість полюсів, конструкцій і висот штабелів

Різна кількість полюсів, конструкцій і висот штабелів із великим рівнем безпеки сполучення забезпечують універсальність застосування в конкретних умовах.

Паяння з’єднувачів

З’єднувальні колодки і штирьові роз’єми мають копланарність ≤0,1 мм.

Металеві виступи для міцного з’єднання з друкованою платою

Додаткові виступи під паяння зменшують механічне навантаження на місця паяння. Металеві виступи забезпечують механічну міцність з’єднання з друкованою платою.

 Контакт IDС із пласким кабелем

Завдяки контакту IDS із пласким кабелем пристрій відразу готовий до використання. З’єднувальні колодки і штирьові роз’єми запаковані в котушку. Штекери без кабелю постачаються в лотку, а попередньо зібрані штекери — в пакеті.

З’єднувач плата-плата серії FQ

З’єднувач плата-плата серії FQ

З’єднувач плата-плата серії FQ

Універсальні в застосуванні з’єднувачі плата-плата серії FQ створюють основу для компактного з’єднання друкованої плати всередині пристрою. Вони вирізняються орієнтованою на застосування й оптимізованою за вартістю конструкцією. Штирові та гніздові колодки з кроком 1,27 мм та 2,54 мм дають змогу виконувати мезонні та копланарні з’єднання, а також з’єднання материнської плати.

Переваги:

  • Гнучкий дизайн пристроїв: високий рівень свободи завдяки різноманітності у кроках, кількості полюсів та типах

  • Безпечне позиціонування: штифти для позиціонування на нижній стороні забезпечують надійне механічне та електричне з’єднання

  • Автоматизована обробка: копланарність, пакування в котушку або лоток та система Pick-and-Place-Pad роблять можливим автоматизований процес оплавлення.

  • Автоматичний контроль якості: простий автоматичний оптичний огляд завдяки контактам, виведеним з-під корпусу

Додаткові переваги серії FQ 1,27 і FQ 2,54

Двобічна контактна система
Штифти для позиціонування з’єднувача
Копланарність, пакування в котушку або лоток і система Pick-and-Place-Pad
З’єднувачі плата-плата з виведеними контактами
З’єднання плати
Двобічна контактна система

Високий ступінь свободи для виробників пристроїв завдяки двобічній контактній системі, яка забезпечує надійні механічні й електричні з’єднання.

Штифти для позиціонування з’єднувача

Штифти для позиціонування на нижньому боці забезпечують надійне механічне та електричне з’єднання.

Копланарність, пакування в котушку або лоток і система Pick-and-Place-Pad

Копланарність, пакування в котушку або лоток та система Pick-and-Place-Pad роблять можливим автоматизований процес оплавлення.

З’єднувачі плата-плата з виведеними контактами

Виведені з-під корпусу контакти спрощують автоматичний оптичний огляд.

З’єднання плати

Проста й оптимізована за вартістю конструкція забезпечує економічні рішення для з’єднань плат усередині пристрою.

Електронна брошура
Огляд асортименту з’єднувачів плата-плата
З’єднувачі плата-плата серій FP та FQ пропонують екрановані та неекрановані рішення для передачі сигналів та даних в пристрої. Ознайомтеся з широким і різноманітним асортиментом продукції.
Відкрити електронну брошуру
Монтаж з’єднувачів плата-плата

Ідеальна відповідність до численних застосувань З’єднувачі плата-плата забезпечують компактні рішення для передачі сигналів і даних у різних застосуваннях: від телекомунікації й автоматизації будівель і промислових систем до застосувань IoT. Деякі приклади таких застосувань:

Системи вводу/виводу
Перетворювач частоти
Програмовані логічні контролери
Контролери
Людино-машинні інтерфейси (ЛМІ)
Сенсорна техніка
